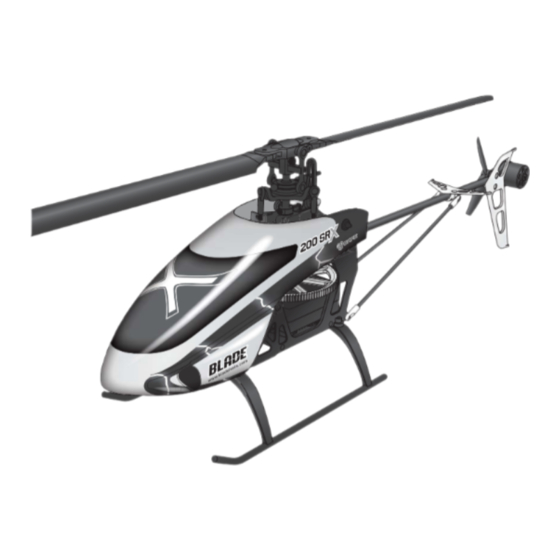

- Seite 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni READY-TO-FLY...
-
Seite 2: Spezielle Bedeutungen
HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden. Die aktuelle Produktliteratur fi nden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. Spezielle Bedeutungen Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahren- risiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben. -
Seite 3: Inhaltsverzeichnis
Inhaltsangabe Flugvorbereitungen ............20 Flugmodus und Dual Rate ..........25 Checkliste ..............20 Kontrolltests..............26 Warnhinweise Akku laden ..........20 Einführung in die Hauptsteuerfunktionen......27 Laden des Flugakkus .............21 Fliegen des 200 SR X .............27 Senderbatterien installieren (RTF) ........21 Kontrollen nach dem Flug und Wartung ......28 Sendereinstellungen ............22 Problemlösung ...............29 Einsetzen des Flugakkus ..........23... -
Seite 4: Vorbereitung Für Den Erstfl Ug
❏ Lassen Sie der ESC Kontrolleinheit Zeit zum initialisieren • Setzen Sie den Akku ein wenn er vollständig geladen ist und armieren • Programmieren Sie Ihren Sender (nur BNF Version) ❏ Fliegen Sie das Modell • Binden von Sender (nur BNF Version) ❏... -
Seite 5: Laden Des Flugakkus
Laden des Flugakkus HINWEIS: Laden Sie nur Akkus die kühl genug zum Anfassen und unbeschädigt sind. Bitte prüfen Sie den Akku um sicher zu stellen, dass er nicht beschädigt, angeschwollen, verbogen, gebrochen und punktiert ist. 1. Schließen Sie den AC/DC Adapter an ein AC Netzgerät an. 2. -
Seite 6: Sendereinstellungen
Sendereinstellungen... -
Seite 7: Einsetzen Des Flugakkus
Einsetzen des Flugakkus 1.Bringen Sie den Gasknüppel auf die niedrigste Stellung. Sollte der Sender (wie der im RTF Set enthaltene Sender) mit mechanischen Trimmungen ausgerüstet sein, stellen Sie die Gastrimmung auf die höchste Position. Stellen Sie alle anderen Trimmungen in die Mitte. 2. -
Seite 8: Der Bindevorgang Des Lp6Dsm Senders
Ihr RTF Sender ist bereits an das Modell gebunden. Sollten Sie neu binden wollen folgen Sie bitte den untenstehenden Anweisungen. Der Bindevorgang des LP6DSM Senders 1. Trennen Sie den Flugakku vom Hubschrauber. 2. Bringen Sie den Gasknüppel auf die niedrigste Stellung. Stellen Sie die Gastrimmung auf die höchste Position. Stellen Sie alle anderen Trimmungen in die Mitte. -
Seite 9: Sendersteuerung
Sendersteuerung Binde- / Panikschalter Display Spannungsanzeige Flug Mode Schalter Dual Rate Schalter 0 = Anfänger Mode Nach hinten : High Rate = 1 = Fortgeschrittener große Ausschläge Mode Vorwärts : Low Rate = 2 = Expertenmode kleine Ausschläge Mode 1 2 3 4 5 6 7 8 9 10 Modus 1 Ein/Aus-LED Querruder Gas trimm... -
Seite 10: Kontrolltests
Kontrolltests Testen Sie vor dem Erstfl ug die Kontrollen um sicher zustellen, dass die Servos, Anlenkungen und weitere Teile richtig arbeiten. Versichern Sie sich, dass das Gas in der niedrigsten Position bei dem Durchführen dieser Tests ist. Höhenruder Seitenansicht Seitenansicht Gasgeber nach Gasgeber nach oben... -
Seite 11: Einführung In Die Hauptsteuerfunktionen
Einführung in die Hauptsteuerfunktionen Wenn Ihnen die Steuerung Ihres 200 SR X noch nicht geläufi g ist, nehmen Sie sich bitte ein paar Minuten Zeit, um sich mit ihr vertraut zu machen, bevor Sie Ihren ersten Flug versuchen. Gasgeber Seitenansicht Seitenansicht Sinken Aufsteigen Gasgeber nach... -
Seite 12: Niederspannungsabschaltung (Lvc)
Fliegen des 200SR X (Fortsetzung) Starten Stellen Sie das Modell auf eine fl ache ebene Oberfl äche die frei von Hindernissen ist und treten Sie 10 Meter zurück. Erhöhen Sie langsam das Gas bis das Modell ca. einen halben Meter über Grund schwebt und überprüfen die Trimmungen, so dass das Modell wie gewünscht fl... -
Seite 13: Problemlösung
Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Hubschrauber reagiert nicht Hubschrauber ist nicht korrekt in- richtig und erfordert extra Trennen Sie den Flugakku, zentrieren die Trimmung und itialisiert oder Vibrationen stören die Trimmung um die Bewegung initialisieren den Hubschrauber erneut Sensoren zu stoppen Trennen Sie den Flugakku, bringen Sie den Gashebel in die... -
Seite 14: Explosionszeichnung
Problem Mögliche Ursache Lösung Unter normalen Bedingungen sind keine Trimmeingaben erforderlich und die Mittelstellungen werden während der Initialisierung gespeichert. Sollten Sie nach dem Start Vibrationen, beschädigte Anlenkun- Driftet bei etwas Wind Trimmungen vornehmen müssen überprüfen Sie ob alle gen, beschädigtes Servo. drehenden Teile in Balance resp. -
Seite 15: Teileliste
Blade 200 SR X RTF Mode 2 Blade 200 SR X: 17 BLH2017 Horizontale Finne u. Halter BLH2080 Blade 200 SR X BNF 18 BLH2018 Blade 200 SR X: Heckrotorgetriebe 1 BLH2001 Blade 200 SR X: Hauptrotorblätter weiss 19 BLH2019... -
Seite 16: Sicherheitshinweise
wortlich, unabhängig ab ein Anspruch im Zusammenhang mit Wartung und Reparatur einem Vertrag, der Garantie oder der Gewährleistung erhoben Muss Ihr Produkt gewartet oder repariert werden, wenden Sie werden. Horizon wird darüber hinaus keine Ansprüche aus sich entweder an Ihren Fachhändler oder direkt an Horizon. einem Garantiefall akzeptieren, die über den individuellen Wert Rücksendungen / Reparaturen werden nur mit einer von des Produktes hinaus gehen. -
Seite 17: Rechtliche Informationen Für Die Europäische Union
Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010 Declaration of Conformity (in accordance with ISO/IEC 17050-1) No. HH2014041103 Horizon Hobby GmbH Christian-Junge-Straße 1 D-25337 Elmshorn erklärt das Produkt: Blade 200 SR X BNF BLH2080EU/BLH2080UK declares the product: Blade 200 SR X BNF BLH2080EU/BLH2080UK Geräteklasse: equipment class: den grundleegenden Andforderungen des §3 und den übrigen einschlägigen Bestimmungen des FTEG... - Seite 18 Konformitätserklärung Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050-1:2004, korrigierte Fassung 2007-06-15); Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010 Declaration of Conformity (in accordance with ISO/IEC 17050-1) No. HH2014041102 Horizon Hobby GmbH Christian-Junge-Straße 1 D-25337 Elmshorn erklärt das Produkt: Blade 200 SR X RTF BLH2000EU1/BLH2000EU2/BLH2000UK1/BLH2000UK2 declares the product: Blade 200 SR X RTF...
- Seite 19 ©2014 Horizon Hobby, LLC. Blade, E-fl ite, SAFE, the SAFE logo, DSM, DSM2, DSMX, the BNF logo, ModelMatch and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Futaba is a registered trademark of Futaba Denshi Kogyo Kabushiki Kaisha Corporation of Japan.
