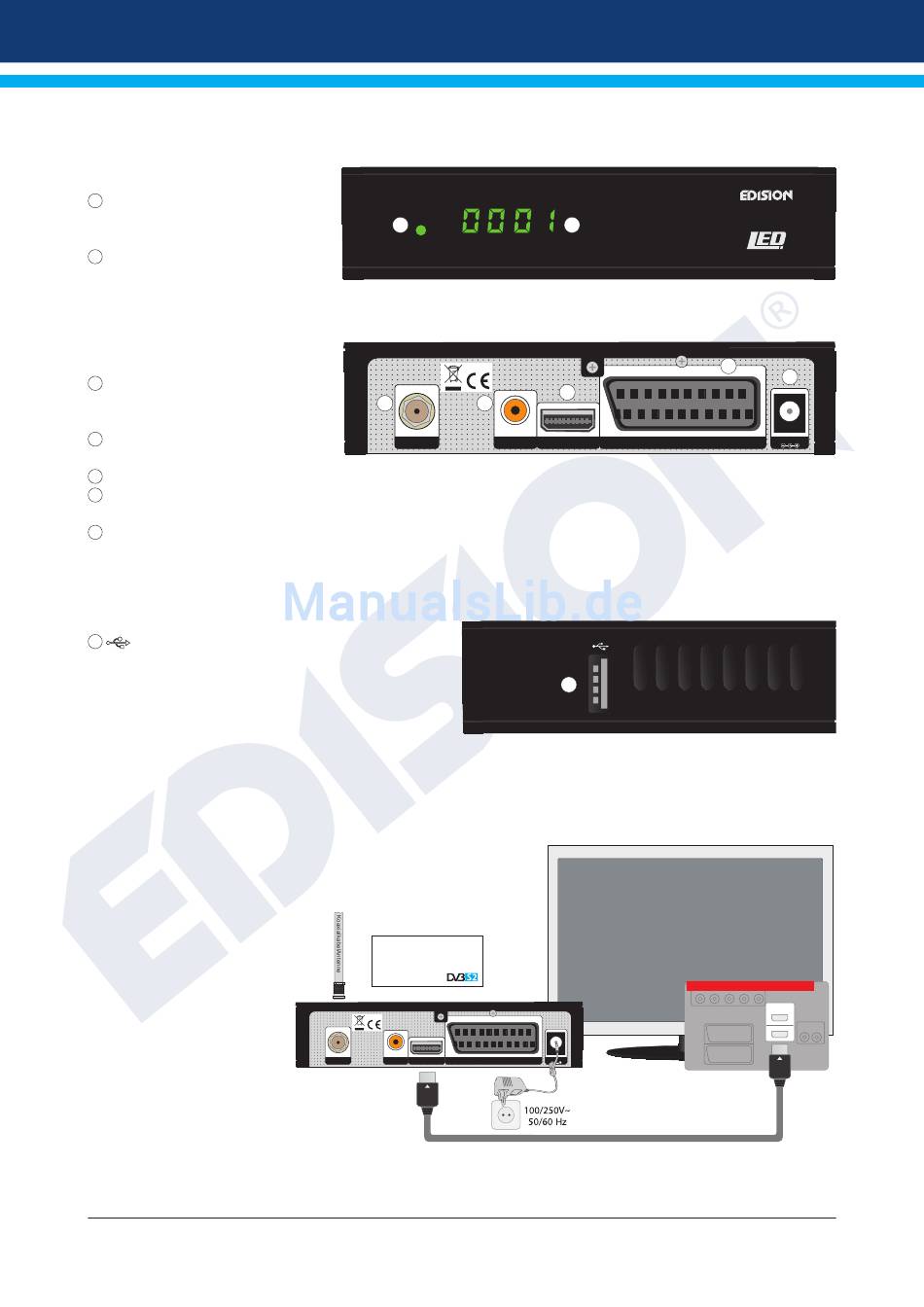

► Beschreibung

Vorderseite
1
Infrarot-Sensor für den Empfang
der Befehle
von der Fernbedienung
2
Display: Zeigt u.a. Zeit und
den Programmplatz an.
Rückseite
3
LNB IN: Anschluss für
das Koaxialkabel mit dem Signal von
der Satellitenanlage.
4
S/PDIF: Für den Anschluss digitaler
Audioquellen
5
HDMI: Anschluss an ein Fernsehgerät für HDTV-Qualität.
6
SCART: Dieser wird verwendet, um Ihren Fernseher
über SCART-Kabel anzuschließen.
7
Anschluss für ein Netzteil (DC 12V / 1,0A)
Nebenseite
8
/ USB: Anschluss für USB1-Speichergeräte.
Anschließen und Einschalten
Hinweis: Für einen störungsfreien Empfang per Satellit muss
Ihre Satelliten-Anlage von einem Fachmann mit einem
digitalen Fernsehpegelmessgerät eingemessen werden.
• Verbinden Sie per HDMI-Kabel den Receiver
über die HDMI-Schnittstelle mit Ihrem TV-Gerät.
• Nun verbinden Sie den Receiver über den
LNB IN Eingang mit dem
Satellitenantennenkabel.
• Legen Sie die Batterien in die
Fernbedienung.
Hinweise zur Fernbedienung finden
Sie auf der
Rückseite dieser Anleitung.
• Schließen Sie den Receiver
an das Stromnetz an.
• Der Receiver startet mit
dem BOOT-Vorgang
und ist nach kurzer Zeit betriebsbereit.
