Herzlichen Glückwunsch zum Erwerb eines EDISION proton
Bitte beachten Sie, dass die Ιnformationen hier, Stand der Drucklegung sind.
Aktuelle Informationen und ausführliche Benutzerhandbücher finden Sie im Internet unter: www.edision.de
1

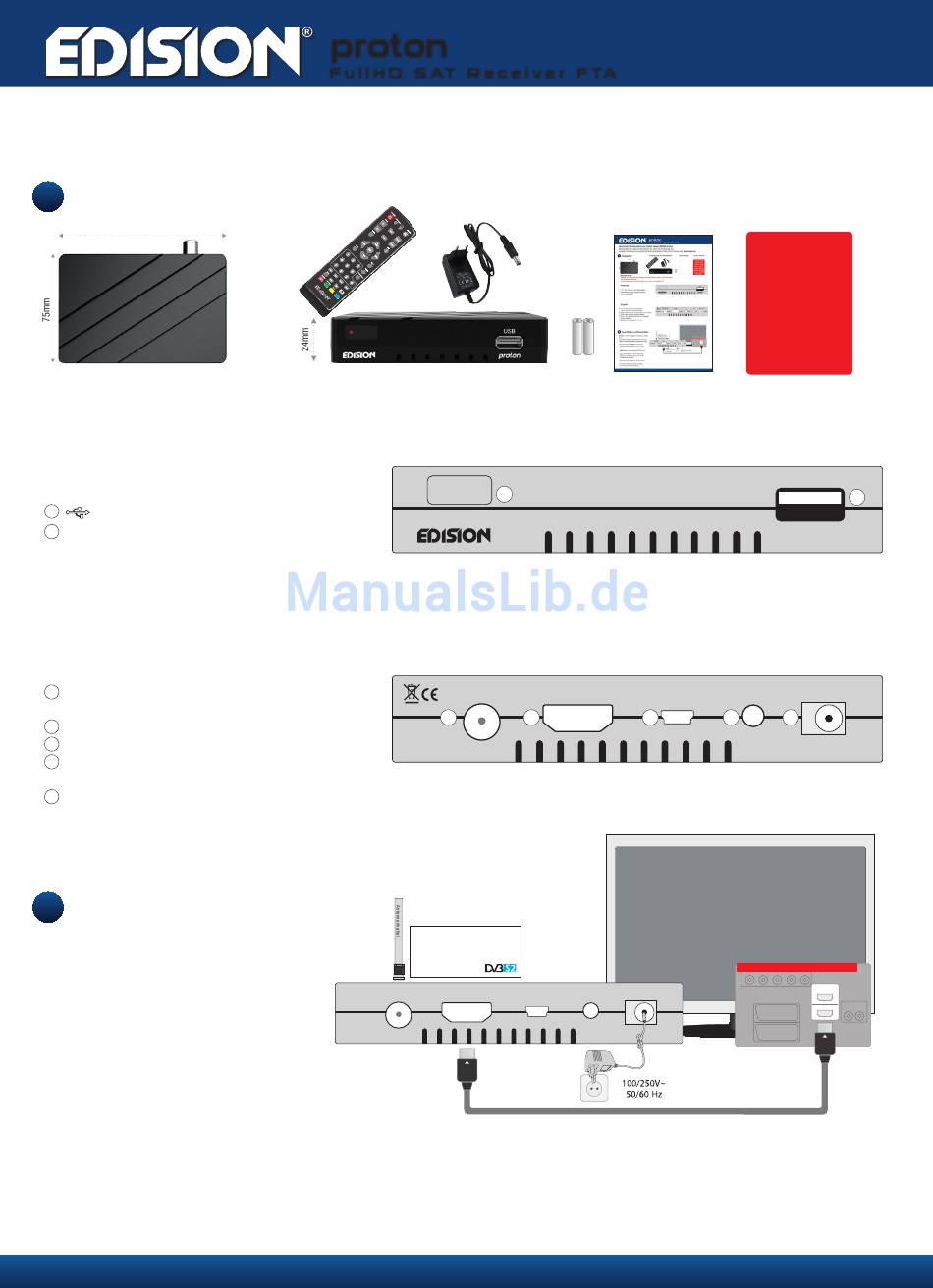

Auspacken
115mm
Receiver proton
Hinweise:
Die Frontseite ist werkseitig mit einer Schutzfolie versehen, welche sich leicht
und mit Vorsicht lösen lässt.
Im Lieferumfang können auch Teile enthalten sein, die hier nicht aufgeführt sind.

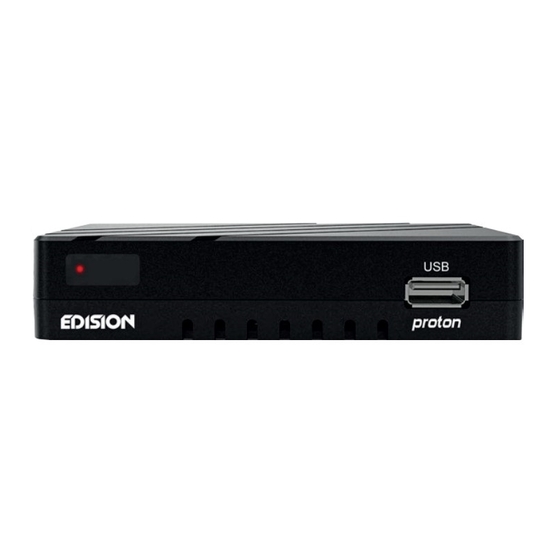

Vorderseite
1
/ USB: Anschluss für USB-Speichergeräte.
2 Infrarot-Sensor für den Empfang der Befehle
von der Fernbedienung.
Rückseite
3 LNB IN: Anschluss für das Koaxialkabel
mit dem Signal von der Satellitenanlage.
4 HDMI: Anschluss an ein Fernsehgerät für HDTV-Qualität.
5 IR IN: Infrarot Anschluss (optional erhältlich)
6 AV OUT: Zur Übertragung von Bild- und Tonsignalen
(optional erhältlich)
7 Anschluss für ein Netzteil (DC 12V / 2A)
2
Anschließen und Einschalten
Hinweis: Für einen störungsfreien Empfang per Satellit
muss
Ihre Satelliten-Anlage von einem Fachmann mit einem
digitalen Fernsehpegelmessgerät eingemessen werden.
• Verbinden Sie per HDMI-Kabel den Receiver
über die HDMI-Schnittstelle mit Ihrem TV-Gerät.
• Nun verbinden Sie den Receiver über den
LNB IN Eingang mit dem Satellitenantennenkabel.
• Legen Sie die Batterien in die Fernbedienung.
Hinweise zur Fernbedienung finden Sie auf der
Rückseite dieser Anleitung.
• Schließen Sie den Receiver an das Stromnetz an.
• Der Receiver startet mit dem BOOT-Vorgang
und ist nach kurzer Zeit betriebsbereit.
proton
F u l l H D S AT R e c e i v e r F TA
Fernbedienung mit 2 ΑΑΑ-Batterien
2
LNB IN 13/18V
400mA Max
3
LNB IN: Anschluss
des Kabels mit dem
Satellitensignal
LNB IN 13/18V
HDMI
400mA Max
HDMI:
Ausgang Receiver
HDMI
kabel
HDMI Kabel
Dokumentation
HDMI
IR
4
5
AV
DC-12V
IR
Netzsteckdose
Service-Hinweis
Um Ihnen einen
effizienten und
schnellen Ablauf
bieten zu können,
wenden Sie sich
im Servicefall bitte
an Ihren EDISION
Fachhändler.
USB
1
proton
AV
DC-12V
6
7
TV-Gerät Anschluss Panel
Verwenden Sie einen HDMI Eingang!
HDMI in
2
1
m
HD
i
kabel
