Verwandte Anleitungen für Adam Sub7
Inhaltszusammenfassung für Adam Sub7

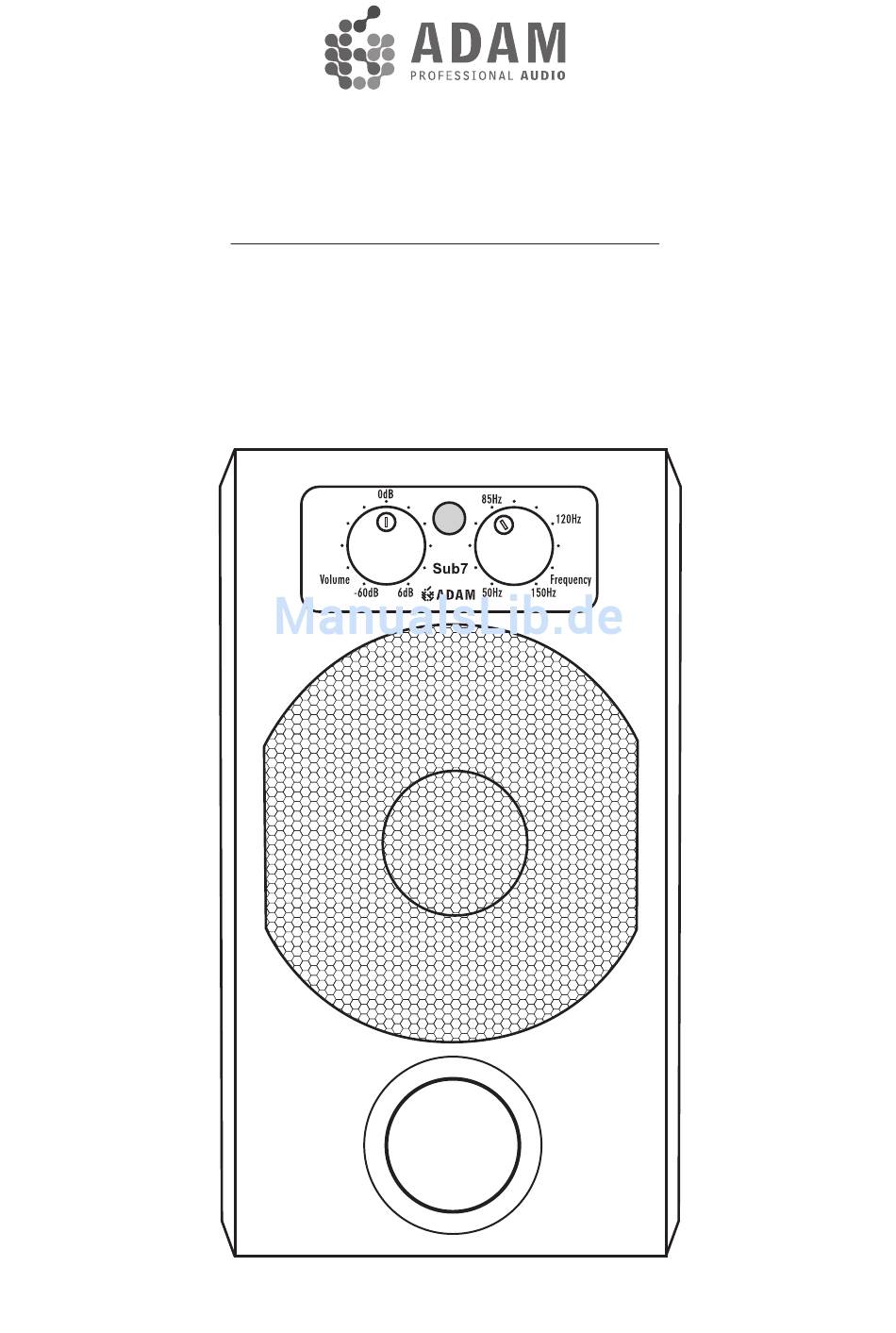

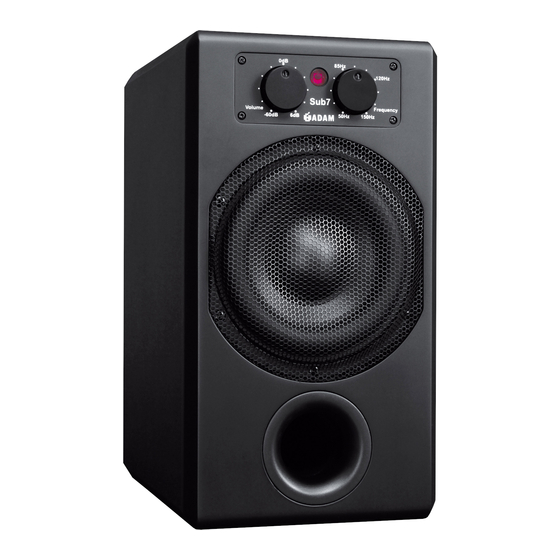

- Seite 1 Sub7 Active Subwoofer Owner‘s Manual / Bedienungsanleitung English / deutsch...
-
Seite 2: Inhaltsverzeichnis
Table of contents Introduction ........3 Safety Instructions ......4 Important information for set up ..5 Quick Start / Connection ....6 Subwoofer placement ....7 Controls .........8-9 Controls on the frontpanel .....8 Controls on the rearpanel ....9 Troubleshooting ......10 Maintenance ........11 Transport / Package ......11 Environmental Information .....11 EU Declaration of Conformity ..12 Limited Warranty ......13... -
Seite 3: Introduction
We request that you read these sections carefully to ensure easy set up and prevent potential problems. The Sub7 is a compact subwoofer. It is perfectly suited for a wide variety of multi-channel applications including small control rooms, desktops, mobile facilities and post-production edit bays…in other words, in any situation... -
Seite 4: Safety Instructions
Safety Instructions Caution Risk of electrical shock Do not open Risque de shock electrique Ne pas ouvrier CAUTION: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT REMOVE BACK COVER OR ANY OTHER PART. NO USER-SERVICABLE PARTS INSIDE. DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. -
Seite 5: Important Information For Set Up
Information for Set Up Important information for set up Acclimation: After having unpacked your subwoofer, please allow the system to acclimate to the temperature of the room for approximately an hour. Solid stand: It is important to ensure the subwoofer sits firmly on a solid surface! Transportation/packaging: We recommend that you retain the original packaging, as it is the best way to guarantee safe transportation should the need to do so arise (see ). -
Seite 6: Quick Start / Connection
Quick Start / Connection Before connecting the subwoofers to your audio components and the power source make sure that both the subwoofer and your audio system are switched off and set the level controls fully counterclockwise. Input Connect the left and right line-level signal from your signal source (preamplifier, mixer, etc.) to the LEFT and RIGHT INPUT jacks. -
Seite 7: Subwoofer Placement
Subwoofer Placement It is common knowledge that low frequencies (below about 100Hz) are non- directional, meaning they can hardly be located by the listener. It is, however, a common misunderstanding that therefore the placement of a subwoofer does not matter. It does matter. Due to the fact that every room (geometry, furniture, etc.) is unique, the fol- lowing descriptions intend to be a first introduction to the subject. -
Seite 8: Controls
Controls On the front side you will find two potentiometer, one for the volume and one for the crossover frequency. Both the volume and the frequency can also be controlled by the remote control. On the rear side, there are more controls (satellite filter, phase switch, mode). -
Seite 9: Controls On The Rearpanel
Controls Controls on the rear panel Mode This push button allows you to choose between • Signal On: woofer starts operation as soon as a musical signal arrives, and stops after 15 minutes without a signal. • Continuous: the unit is permanently working. We recommend the ”Signal on”... -
Seite 10: Troubleshooting
Troubleshooting ADAM products are designed and manufactured to the highest quality stan- dards. However, if any problems with your subwoofer occur, we recommend to proceed as follows: Problem: The unit does not work. • Please check the connection between the source of power (socket) and the AC jack. -
Seite 11: Maintenance
Experience has shown that it is very difficult to avoid damage if you have to send them with- out these. ADAM Audio can not be held responsible for damages due to im- proper packaging. -
Seite 12: Eu Declaration Of Conformity
EU Declaration of Conformity ADAM Audio GmbH whose registered office is situated at Ederstr. 16, 12059 Berlin, Germany declare under our sole responsibility that the product: Sub7 complies with the following standards: EN 61000-6-1 EN 61000-6-3 EN 55020 EN 55013... -
Seite 13: Terms And Conditions
Service may be supplied by your ADAM Audio national distributor in the coun- try of residence. In this case, the service costs have to be paid for by the owner of the product whereas the costs for parts to be repaired or replaced are free of charge. -
Seite 14: Technical Data
Technical Data Sub7. Active Subwoofer Woofer 178 mm / 7“ 38 mm / 1.5“ Voice coil ø Cone material coated paper Amp. power RMS / music 140 W / 210 W EQ 80 Hz - 60 to + 6 dB Frequ. - Seite 15 Notes...
- Seite 16 Notes...
- Seite 17 Sub7 Studio / Multimedia Subwoofer Bedienungsanleitung deutsch...
- Seite 18 Inhalt Einleitung ..........17 Sicherheitshinweise ........18 Hinweise zur Inbetriebnahme ....19 Schnellstart / Anschluss ......20 Aufstellung ..........21 Bedienelemente ........22-23 6.1 Vorderseitiges Kontrollpanel ....22 6.2 Rückseitiges Kontrollpanel ......23 Problembehebung ........24 Wartung und Pflege .........25 Transport / Verpackung ......25 Umweltinformation ........25 Konformitätsbescheinigung .....26 Garantie ..........27 12.1 Garantiebedingungen ......27 12.2 Inanspruchnahme ........27 Technischen Daten ........28...
-
Seite 19: Einleitung
Für detaillierte Informationen zu den ADAM Technologien und Produkten, ausführliche Testberichte, eine Liste und Hintergrundberichte von weltweiten ADAM Usern und Studios können Sie auch unsere Website besuchen: www.adam-audio.com Wir wünschen Ihnen viele schöne Stunden mit Ihrem neu erworbenen ADAM Subwoofer! Ihr ADAM Audio Team aus Berlin... -
Seite 20: Sicherheitshinweise
Sicherheitshinweise Achtung Erklärung der graphischen Symbole Gefahr durch Stromschlag Das Blitzsymbol warnt vor der Gefahr eines Nicht öffnen elektrischen Schlages. UM DIE GEFAHR EINES STROMSCHLAGES ZU VERRINGERN, Das Ausrufezeichen weist auf wichtige ENTFERNEN SIE WEDER DIE RÜCKWAND NOCH SONSTIGE TEILE. Bedienungs- oder Pflegehinweise hin. -
Seite 21: Hinweise Zur Inbetriebnahme
Hinweise zur Inbetriebnahme Allgemeine Hinweise zur Inbetriebnahme Akklimatisierung: Nach dem Auspacken und der Aufstellung des Subwoofers sollte dieser ca. eine Stunde unangeschlossen ‚ruhen’, um sich der jeweiligen Raumtempera- tur anpassen zu können. Sicherer Stand: Der Subwoofer muss ohne zu wackeln auf einer festen Unterlage stehen! Transport: Wir empfehlen, beim Auspacken der Teile Ihres neuen Subwoofers darauf zu achten, die Verpackung nicht zu beschädigen und aufzubewahren, um den... -
Seite 22: Schnellstart / Anschluss
Schnellstart / Anschluss Vergewissern Sie sich vor Anschluss der Kabel, dass sowohl die Subwoofer (Netzschalter) als auch die betreffenden Komponenten Ihrer Audio-Anlage ausgeschaltet sind und stellen Sie die Lautstärke auf Minimum. Input (Eingänge) Schließen Sie das rechte und linke Signal von ihrer Signalquelle (Vorverstärker, Mischkonsole, etc.) an die LEFT und RIGHT Eingangsbuchsen an. -
Seite 23: Aufstellung
Empfehlungen zur Aufstellung Bekannt ist, dass tiefe Frequenzen (unterhalb von ca. 100 Hz) vom menschlichen Ohr schwer ortbar sind. Das bedeutet aber nicht, dass die Platzierung eines Subwoofers im Raum bedeutungslos wäre. Da nahezu jeder Raum in Maßen und Möblierung von allen anderen abweicht, können die folgenden Ausführungen nur einführende Hinweise darstellen. -
Seite 24: Bedienelemente
Bedienelemente Auf der Vorderseite des Subwoofers finden Sie zwei Potentiometer, mittels deren sich die Lautstärke und die obere Grenzfrequenz des Subwoofers einstellen lassen. Beide Einstellungen lassen sich auch per mitgelieferter Fernbedienung verändern. Auf der Rückseite finden Sie weitere Einstellmög- lichkeiten. Die folgenden Hinweise sollen Ihnen helfen, diese Einstellungen bestmöglich für sich zu nutzen. -
Seite 25: Rückseitiges Kontrollpanel
Hochpassfilter versehen werden, welcher der diesbezüglichen Empfehlung der Dolby®-Laboratorien für Surround Sound Wiedergabe entspricht. Wenn möglich schicken Sie das Signal zunächst in den Verstärker des Sub7 und von dort in die Satelliten. Die Möglichkeit den Baßanteil von diesen Lautsprechern fernzuhalten führt in der Regel zu einer besseren Qualität der Wiedergabe. - Seite 26 Fehlerbehebung Alle ADAM Produkte werden nach höchsten Qualitätsstandarts gefertigt. Sollte wider Erwarten dennoch ein Problem auftauchen, empfehlen wir, zunächst folgende Maßnahmen durchzuführen: Das Gerät funktioniert nicht/kein Strom • Überprüfen Sie zunächst, ob die Verbindung zwischen der Stromquelle und Netzeingang des Gerätes gestört ist.
-
Seite 27: Wartung Und Pflege
Für Schäden, die von unzureichenden Verpackungsmaßnahmen herrühren, kann ADAM Audio nicht haftbar gemacht werden. Sollte für einen Transport die Originalverpackung nicht mehr zur Verfügung stehen, kann eine neue von ADAM Audio kostenpflichtig erworben werden. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elek-... -
Seite 28: Konformitätsbescheinigung
Konformitätsbescheinigung Wir, die ADAM Audio GmbH mit dem eingetragenen Firmensitz in der Ederstr. 16, 12059 Berlin, Deutschland, erklären hiermit eigenverantwortlich, dass das Produkt Sub7 den folgenden Normen entspricht: EN 61000-6-1 EN 61000-6-3 EN 55020 EN 55013 Diese Erklärung bezeugt, dass die Qualitätskontrolle und Produktdokumenta- tion mit der Notwendigkeit fortlaufender Einhaltung der EU-Direktiven über-... -
Seite 29: Garantie
Garantie Die ADAM Audio GmbH gewährt auf Ihre aktiven Subwoofer eine beschränk- te Garantie von 5 Jahren. Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen, gelten folgende Bedigungen für die Inanspruchnahme der Garantie: 12.1... -
Seite 30: Technischen Daten
Technische Daten Technische Daten Sub7 Tieftönergröße 178 mm / 7“ Schwingspule ø 38 mm (1.5“) Tieftöner Membranmaterial beschichtetes Papier Eingebaute Verstärker 140 W / 210 W Frequenzgang ±3dB 32 - 150 Hz THD >80 Hz ≤ 1% Max. Peak Schalldruck in 1m pro Paar ≥107 dB... - Seite 31 Notizen...
- Seite 32 ADAM Audio GmbH | Ederstr. 16 | 12059 Berlin | GERMANY tel: +49 30-863 00 97-0 | fax: +49 30-863 00 97-7 | email: info@adam-audio.com ADAM Audio UK Ltd. | email: uk-info@adam-audio.com ADAM Audio USA Inc. | email: usa-info@adam-audio.com www.adam-audio.com Visit us on Facebook | Follow us on Twitter Sub7 Manual/Bedienungsanleitung.
