Inhaltszusammenfassung für Adam Sub8

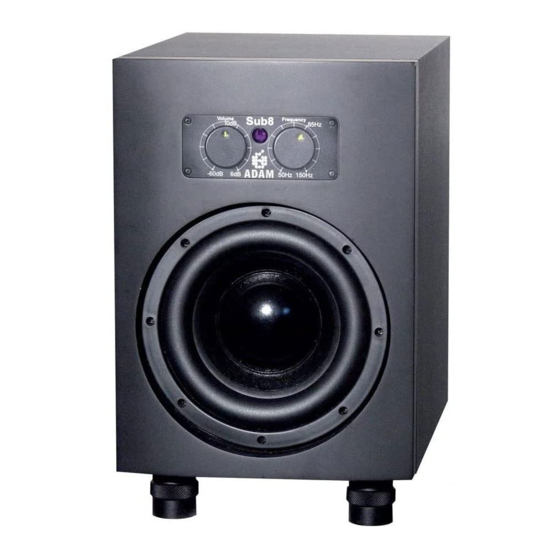

- Seite 1 Sub8 active subwoofer Operation manual / Bedienungsanleitung english / deutsch...
- Seite 2 First of all, we would like to thank you for choosing ADAM Audio! ADAM Studio Subwoofers are built to a maximum in reproduction quality and perfection. To enjoy the capabilties of your new subwoofer please read the following hints and considera- tions, as the positioning and the acoustical properties of the control room often play a bigger role than you might think.
-
Seite 3: Safety Instructions
Safety Instructions In case of a problem, please either contact your ADAM dealer or us. We are happy to try and help. Always refer servicing to qualified personnel and never attempt to repair this product by yourself. Please read through the following safety instructions completely before setting your system up. • Do not open the subwoofer. There are no user-serviceable parts inside. • Do not expose this product to rain or moisture, never wet the inside with any liquid and never pour or spill liquids directly onto this unit. • Never use flammable or combustible chemicals for cleaning audio components • Avoid touching the speaker membranes and do not block the woofer’s ventilation ports. • Assure free airflow behind the speakers to maintain sufficient cooling. • Always use fully checked cables. Defective cables can harm your speakers. They are a common source for any kind of noise, hum, crackling etc. -
Seite 4: Quick Start
Quick Start • After having unpacked your subwoofer, please allow the system to acclimate to the temperature of the room. Please do not connect the subwoofer for approximately an hour. • Make sure the power switch at the control panel is turned off. • Decrease the volume of your audio system to protect your speaker and ears from damage when switching the system on. -
Seite 5: Controls On The Frontpanel
Controls on the Frontpanel Volume: Input Sensitivity control from -60dB to +6dB relative to 775mV when used via the symmetrical XLR input or relative to 250mV when used via the asymmetrical Cinch (RCA) input. Frequency: The upper frequency limit of the unit is variable and can be set to any value between 50 and 150Hz. The 85Hz marker indicates the recommendation of Dolby® labs for surround sound settings. In practice a slightly lower crossover frequency delivers tighter bass response, for typical near-midfield monitors we recommend a 10 clock position, meaning 70 to 75Hz as upper limit or, to be more exact, -3dB point in the frequency response. Please note: these settings do not have a precise character, as different satel- lites and different room acoustics lead to results that cannot be foreseen indeed. - Seite 6 Continous: the unit is always working. We recommend the ”Signal On” position that minimises power consumption and has proved to be practical that way as you do not need to look for the main power switch any more. Phase Switch With the Phase switch you can alter the phase of the Sub8 relative to the satellites. Practically it means you change the polarity of the bass unit. Depending on the distance between woofer and satellites 0° or 180° may be the better position. There is no “right” or “wrong” position, you have to find out by yourself what sounds better, more exactly and more homogeneous in the low end.
- Seite 7 Controls and Connectors on the Backpanel Satellite Filter The satellites in such a system can be driven full range or with a 85Hz high pass as recommended by Dolby® laboratories for use in surround set-ups. Recommendation: If possible go with the main signal to the Sub8 first and connect your satellites to the Sub8 output, be it XLR symmetrical or RCA asym- metrical. To prevent the satellites from the low frequencies in most cases leads to a better sound from your satellites, as they do not have to deliver the big amplitudes. Often clarity and dynamic range of these speakers are improved that way. Attention! If you switch the filter in or out, it often becomes necessary to switch the...
- Seite 8 ADAM Audio. How to claim repairs under warranty Should service be required, please contact the ADAM Audio dealer where the product has been purchased.
- Seite 9 Notes...
-
Seite 10: Technical Data
Technical Data Technical data Sub8 Basket ø 8.5“ / 210 mm Voice coil ø 1.5“ / 38 mm Cone material coated Paper Input connectors analog XLR / RCA Built-in Amplifiers Subwoofer Amp. power RMS / music 160 W / 240W General Frequency response 28Hz - 150Hz THD > 60 Hz ≤ 1% Maximum peak SPL in 1m half space ≥ 110 dB Crossover frequencies 50 - 150 Hz Input impedance 10kΩ Weight 12kg (26.5 lb.) - Seite 11 Sub8 Aktiver Subwoofer Bedienungsanleitung deutsch...
-
Seite 12: Inhaltsverzeichnis
Einleitung Danke daß Sie sich für einen Subwoofer von ADAM Audio entschieden haben. ADAM Studio Subwoofer werden mit dem Ziel größtmöglicher Perfektion und Wiedergabe- qualität entwickelt und gebaut. Damit sich die Fähigkeiten Ihres neuen Subwoofers möglichst gut entfaltet, lesen Sie bitte die nachfolgenden Tips und Überlegungen, denn die Aufstellung im Raum sowie die Eigenschaften des Hörraums sind von größerer Bedeutung für das Ge- samtergebnis als bisweilen vermutet. Empfehlungen zur Aufstellung • Den Subwoofer auf soliden Untergrund stellen, mitschwingende Teile können den Klang verändern, es muß nicht unbedingt gleich “scheppern“. • Versuchen Sie den Subwoofer an der Front zwischen den Satellitenlautsprechern zu positionieren, möglichst mit einem Minimumabstand von 20cm zur Rückwand um eine... -
Seite 13: Sicherheitshinweise
Sicherheitshinweise Bei einem Problemfall wenden Sie sich bitte an Ihren ADAM Vertragshändler oder direkt an uns. Wir helfen gerne! Bitte versuchen Sie auf keinen Fall dieses Produkt selbst zu reparieren und beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihre neuen Lautsprecher in Betrieb nehmen: • Öffnen Sie den Subwoofer nicht. Es befinden sich keine wartungsbedürftigen Teile im Gehäuseinnern. • Vermeiden Sie, dass Flüssigkeiten jeglicher Art ins Gehäuseinnere gelangen. Sprühen Sie weder Flüssigkeiten direkt auf das Gerät, noch nutzen Sie nasse Reinigungslappen. • Bitte verwenden Sie keine brennbaren und ätzenden Chemikalien zur Reinigung dieses Produkts. • Vermeiden Sie jede Berührung mit den Membranen der Lautsprecher und blockieren Sie nicht die Bassreflexöffnung. • Gewährleisten Sie eine rückwärtige Luftabfuhr für eine notwendige Kühlung der Elektronik. -
Seite 14: Quickstart
Quick Start • Nach dem Auspacken sollte sich der Lautsprecher ca. 1 Stunde unangeschlossen an die Umgebungstemperatur anpassen. • Stellen Sie sicher das der Netzschalter des Subwoofers ausgeschaltet ist. • Regeln Sie den Ausgangspegel ihrer Anlage herunter, damit zu hohe Schallpegel beim Einschalten zu keinen Schäden führen können. • Verbinden Sie nun den Subwoofer über das mitgelieferte Netzkabel mit der Netzver- sorgung. -
Seite 15: Einstellmöglichkeiten Am Frontpanel
Einstellmöglichkeiten am Frontpanel Volume: Praktisch der Lautstärkeregler: in der Stellung 0dB wird das einkommende Sig- nal 1:1 an die interne Endstufe weitergeleitet, es ist im Bereich von -60dB bis +6dB regelbar. Damit kann die Lautstärke in einem sehr weiten Bereich geregelt werden, alle praktisch erforderlichen Pegel können eingestellt werden. Frequency: Die obere Grenzfrequenz des Subwoofers kann im Bereich von 50Hz bis 150Hz variabel eingestellt werden. In der 85 Hz Stellung entspricht die Wiedergabe den Empfehlungen der Dolby® Laboratorien für die Surround Sound Wiedergabe. In der Praxis sehen wir Vorteile in der 10 Uhr Einstellung, welche Eckfrequenzen von 70 bis 75Hz entsprechen. Es kommt bei identischen Filterwerten für die Satel- liten und der Subwoofer gern zu Aufdoppelungen im Übergangsbereich, so dass eine leicht verminderte Eckfrequenz zu akustisch besseren Ergebnissen führen kann. Zögern Sie nicht Ihre eigenen Eindrücke zum Maß der Dinge zu machen! -
Seite 16: Einstellmöglichkeiten Und Anschlüsse
Einstellmöglichkeiten und Anschlüsse Mode Dieser Tastenschalter ermöglicht die Wahl zwischen zwei Betriebsarten - Signal On: Die Wiedergabe setzt ein wenn ein Musiksignal registriert wird. 15 Minuten nach Ende des letzten Signals schaltet das Gerät in den Stand-By-Modus zurück. Continous: Der Verstärker ist durchgehend angeschaltet. Wir empfehlen den “Signal On” - Modus, da er Ihnen das Anschalten des Gerätes erspart und den Stromverbrauch minimiert. Subwoofer Phase Der Phasenumschalter ändert die Polarität der vom Subwoofer abgestrahlten Bässe. Es gibt keine “richtige” oder “falsche“ Einstellung, je nach Abstand zu den Satelliten oder Raumgröße kann die eine oder andere Position die besseren Ergeb- nisse im Übergangsbereich zu den Satelliten liefern. Nachdem Sie den Klang Ihres neuen Subwoofers etwas kennengelernt haben sollten Sie mit diesem Schalter experimentieren. - Seite 17 Satellite Filter Die am zugehörigen Ausgang angeschlossenen Satelliten können entweder “flat”, also ohne Baßbegrenzung betrieben werden, oder mit einem 85Hz Hoch- passfilter beaufschlagt, welcher der diesbezüglichen Empfehlung der Dolby® Laboratorien für Surround Sound Wiedergabe entspricht. Empfehlung: Wenn möglich schicken Sie das Signal zunächst in den Verstärker des Sub8 und von dort in die Satelliten. Die Möglichkeit den Baßanteil von diesen Lautsprechern fern- zuhalten, führt in der Regel zu einer besseren Qualität der Wiedergabe, da jeder Lautsprecher besser arbeitet, wenn ihm die Tieftonanteile “erspart” bleiben. Achtung! Wenn Sie das 85Hz Filter ein- oder ausschalten ist es meist notwendig, die Phase umzuschalten. Bitte prüfen Sie nach einer solchen Umschaltung stets, ob bei...
-
Seite 18: Garantie
Garantie Die ADAM Audio GmbH gewährt auf Ihre aktiven Subwoofer eine beschränk- te Garantie von 5 Jahren. Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen, gelten folgende Bedigungen für die Inanspruchnahme der Garantie: Garantiebedingungen Die Garantie beinhaltet die Reparatur und gegebenenfalls den Ersatz von Einzelteilen oder des Gerätes sowie den Rücktransport innerhalb des Lan- des, in dem das Gerät gekauft worden ist. -
Seite 19: Technische Daten
Technische Daten Technische Daten Sub8 Korb ø 210 mm / 8.5“ Schwingspule ø 38 mm / 1.5“ Membranmaterial Beschichtetes Papier *1/2 Ausgangsleistung RMS/Musik 2 x 200W/300W Eingangsbuchsen analog XLR / RCA Eingebaute Verstärker Subwoofer Belastbarkeit Dauer / Musik 160 W / 240 W Allgemeine Daten Frequenzgang 28Hz - 150Hz THD > 60Hz ≤1% Max. Schalldruck pro Paar in 1 m ≥110 dB Übergangsfrequenz 50 - 150Hz Ein- und Ausgänge... - Seite 20 ADAM Audio GmbH | Ederstr. 16 | 12059 Berlin | GERMANY tel: +49 30-863 00 97-0 | fax: +49 30-863 00 97-7 | email: info@adam-audio.com ADAM Audio UK Ltd. | email: uk-info@adam-audio.com ADAM Audio USA Inc. | email: usa-info@adam-audio.com www.adam-audio.com Visit us on Facebook | Follow us on Twitter Sub8 Manual/Bedienungsanleitung. Version 03.2009 English/deutsch. All data subject to change without prior notice. Änderung der technischen Daten ohne Vorankündigung vorbehalten.
