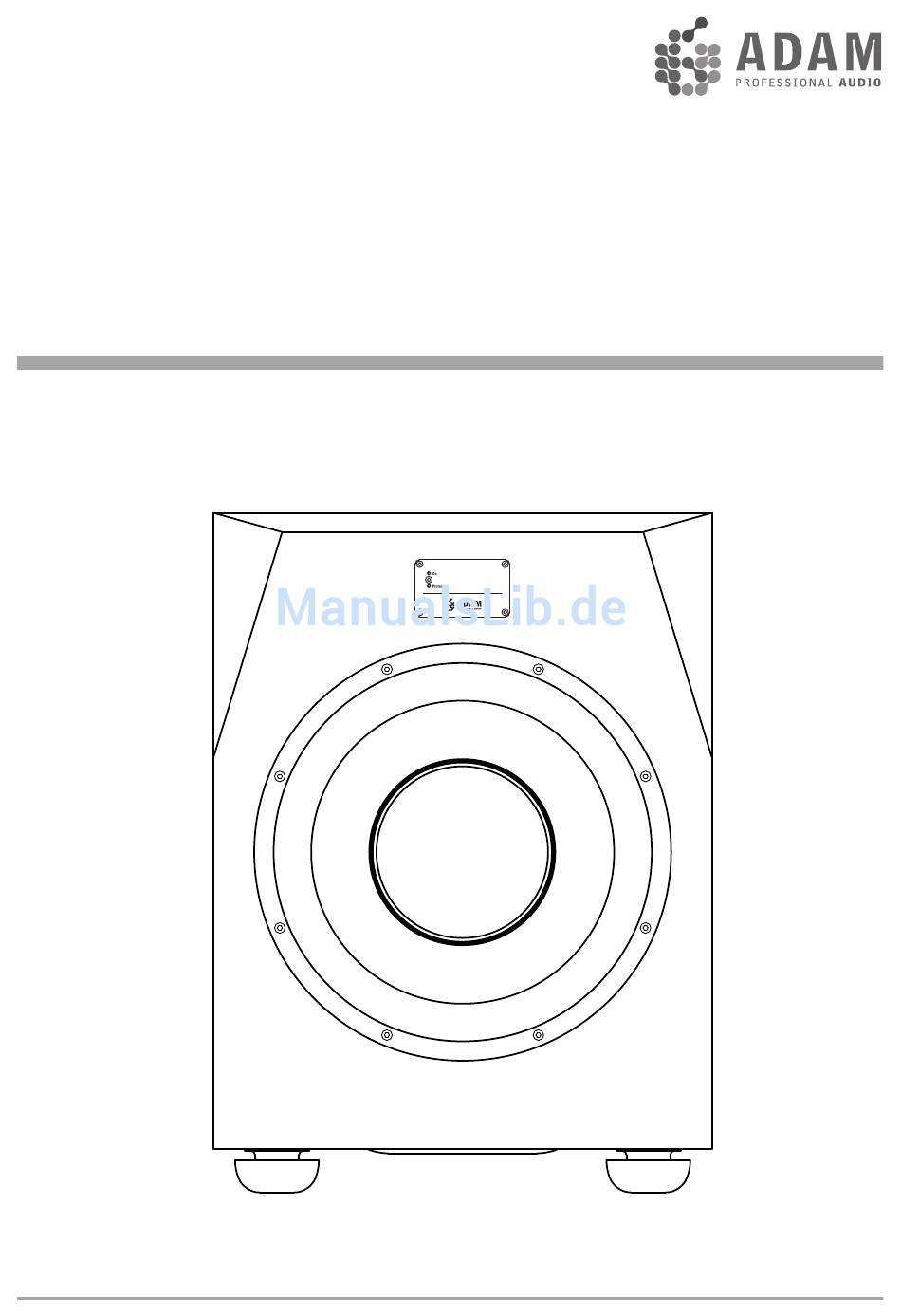

Sub15
Operation Manual / Bedienungsanleitung
English / Deutsch

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Adam Sub15

Inhaltszusammenfassung für Adam Sub15

  • Seite 1 Sub15 Operation Manual / Bedienungsanleitung English / Deutsch...

  • Seite 2: Safety Instructions

    Safety Instructions Please read the following safety instructions before setting up your system. Keep the instructions for subsequent reference. Please take notice of the warnings and follow the instructions. Caution Risk of electrical shock Do not open Risque de shock electrique Ne pas ouvrier CAUTION: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT REMOVE BACK COVER OR ANY OTHER PART.
  • Seite 3 High SPLs may damage your hearing! Please do not get close to loudspeakers when used at high volumes. Always unplug sensitive electronic equipment during lightning storms. Always keep electrical equipment out of the reach of children. Sub15 Manual / English...

  • Seite 4: Inhaltsverzeichnis

    Table of contents Safety Instructions ..........2-3 Introduction ............5 Quick Start ............6 Important information for setup......6 Quick Start ............6 Connecting the Subwoofer ........7 Connections ............7 Input ..............7 Satellite Out ............7 Sub Out .............7 Subwoofer Placement ........8 Distance to satellites .........8 Walls/Distance to walls ........8 Finding the optimum position ......8 Controls .............9-10 LEDs on front panel ...........9...

  • Seite 5: Introduction

    Thank you for choosing the ADAM Audio Sub15 subwoofer. ADAM subwoofers are built for maximum quality reproduction and audio perfection. With the Sub15 you have selected a precise tool that allows you to both evaluate and enjoy audio recordings. It meets highest expectations in sound quality and craftsmanship.

  • Seite 6: Quick Start

    Please note that the subwoofer will take some break-in time to achieve optimum sonic performance. Quick Start Before connecting the Sub15 to your audio components and the power source make sure that the subwoofer, the satellite speakers and your audio source are switched off and set the level controls to minimum.

  • Seite 7: Connecting The Subwoofer

    This balanced output mirrors the input signal enabling you to daisy-chain as many Sub15s in a row as you like. The Sub Level affects the output so that all Subs in the chain can be levelled at once. Sub15 Manual / English...

  • Seite 8: Subwoofer Placement

    4. Subwoofer Placement It is common knowledge that low frequencies (below about 100Hz) are non-directional, meaning they can hardly be located by the listener. It is, however, a common misunder- standing that therefore the placement of a subwoofer does not matter – it does! Due to the fact that every room (geometry, furniture, etc.) is unique, the following de- scriptions intend to be a first introduction to the subject.

  • Seite 9: Controls

    Please note: If you alter the frequency it is advisable to check if an alteration of the phase improves the sound quality. Sub15 Manual / English...
  • Seite 10 5. Controls Controls on the rear panel (continued) Sub Level In the 0dB position the signal will be passed on 1:1 to the internal amplifier. The Input Sensitivity of the subwoofer can be adjusted from -60dB to +6dB and thus allows for a wide volume levelling range. Sub Filter The upper frequency limit of the unit is variable and can be set to any value between 50 and 150Hz.

  • Seite 11: Troubleshooting

    6. Troubleshooting All ADAM products are designed and manufactured to the highest quality standards. However, if any problems with your subwoofer occur, we recommend proceeding as follows: Problem: The LED shows normal operation (green) but there is either no or only a distorted audio signal.

  • Seite 12: Maintenance

    In case you have to send your speakers to any other location, it is of vital importance that you use the original packaging materials. Experience has shown that it is very dif- ficult to avoid damage if you send them without. ADAM Audio can not be held respon- sible for damages due to improper packaging.

  • Seite 13: Eu Declaration Of Conformity

    10. EU Declaration of Conformity ADAM Audio GmbH whose registered office is situated at Ederstr. 16, 12059 Berlin, Germany declare under our sole responsibility that the product: Sub15 complies with the EU Electro-Magnetic Compatibility (EMC) Directive 89/336/EEC, in pursuance of which the following standards have been applied:...

  • Seite 14: Limited Warranty

    Service may be supplied by your ADAM Audio national distributor in the country of residence. In this case, the service costs have to be paid for by the owner of the product whereas the costs for parts to be repaired or replaced are free of charge.

  • Seite 15: Technical Data

    Storage temperature -30° C to 70° C (-22° F to 167° F) Humidity Max. 90 % not condensing 1 = long term IEC 265-8-Wrms / 10 min 2 = nominal IEC 265-8 = Peak Power 5 µsec Sub15 Manual / English...
  • Seite 16 Notes/Notizen ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
  • Seite 17 Sub15 Bedienungsanleitung Deutsch...

  • Seite 18: Sicherheitshinweise

    Sicherheitshinweise Bitte beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihren neuen Subwoofer in Betrieb nehmen. Bitte heben Sie diese Anleitung auf. Bitte beachten Sie alle Warnungen und folgen Sie allen Anweisungen. Achtung Erklärung der graphischen Symbole Gefahr durch Stromschlag Das Blitzsymbol warnt vor der Gefahr eines Nicht öffnen elektrischen Schlages.
  • Seite 19 Zu hohe Lautstärken können Ihr Gehör schädigen! Vermeiden Sie direkte Nähe zu Lautsprechern, die mit hohen Pegeln betrieben werden. Trennen Sie bei schweren Gewittern immer empfindliche elektronische Geräte vom Stromnetz. Halten Sie elektrische Geräte stets von Kindern fern. Sub15 Bedienungsanleitung / Deutsch...
  • Seite 20 Inhalt Sicherheitshinweise ........18-19 Einleitung ..........21 Quick-Start zur Inbetriebnahme ....22 2.1 Allgemeine Hinweise z. Inbetriebnahme ..22 2.2 Quick-Start ..........22 Anschluss des Subwoofers ......23 3.1 Hinweis zum Anschluss ......23 3.2 Input (Eingänge) ........23 3.3 Satellite Out (Ausgänge) ......23 3.4 Sub Out ...........23 Empfehlungen zur Aufstellung ....24 4.1 Entfernung zu den Satelliten ....24 4.2 Wände / Wandabstand ......24...

  • Seite 21: Einleitung

    1. Einleitung Sehr gerehrte Kundin, sehr gerehrter Kunde, Vielen Dank, dass Sie sich für einen Subwoofer aus dem Hause ADAM Audio entschie- den haben. Sie haben ein hochwertiges Aktivsystem erworben, das sowohl zur zuver- lässigen Beurteilung von Tonaufnahmen als auch für bestmögliche Wiedergabequalität entworfen und gefertigt worden ist.

  • Seite 22: Quick-Start Zur Inbetriebnahme

    Subwoofer an eine Steckdose an. Schalten Sie Ihre Audio-Anlage ein und starten Sie die Wiedergabe. Schalten Sie den Netzschalter an der Rückseite des Sub15 ein und gegebenen- falls die Netzschalter der Satelliten-Lautsprecher. Regeln Sie die Lautstärke Ihrer Audio-Anlage und die der Satellitenlautsprecher nun vorsichtig auf den gewünschten Wert.

  • Seite 23: Anschluss Des Subwoofers

    Sub Out Hier handelt es sich um einen Ausgang, an dem das Eingangssignal im Charakter unverändert aber elektronisch gepuffert anliegt. Dies ermöglicht die Verkettung beliebig vieler Sub15, so dass auch sehr große Räume beschallt werden können. Sub15 Bedienungsanleitung / Deutsch...

  • Seite 24: Empfehlungen Zur Aufstellung

    4. Empfehlungen zur Aufstellung Bekannt ist, dass tiefe Frequenzen (unterhalb von ca. 100 Hz) vom menschlichen Ohr schwer ortbar sind. Das bedeutet aber nicht, dass die Platzierung eines Subwoofers im Raum bedeutungslos wäre. Da nahezu jeder Raum in Maßen und Möblierung individuell ist, können die folgenden Ausführungen nur einführende Hinweise darstellen.

  • Seite 25: Bedienelemente

    Subwoofers und von dort in die Satelliten. Die Möglichkeit, den Bassanteil von diesen Lautsprechern fernzuhalten, führt in der Regel zu einer besseren Qualität der Wiedergabe. Wenn Sie die Eckfrequenz verändern, ist es ratsam auszuprobieren, ob eine Phasenumschaltung klanglich sinnvoll ist. Sub15 Bedienungsanleitung / Deutsch...
  • Seite 26 5. Bedienelemente Rückseitiges Kontrollpanel (Fortsetzung) Sub Level In der Stellung 0dB wird das Eingangssignal 1:1 an die interne Endstufe weitergeleitet, es ist im Bereich von -60dB bis +6dB regelbar. Damit kann die Lautstärke in einem sehr weiten Bereich geregelt und alle erforderlichen Pegel eingestellt werden.

  • Seite 27: Fehlerbehebung

    6. Fehlerbehebung Alle ADAM Produkte werden nach höchsten Qualitätsstandards gefertigt. Sollte wider Erwarten dennoch ein Problem auftauchen, empfehlen wir, zunächst folgende Maßnahmen durchzuführen: Die LED zeigt normalen Betrieb an (grün), es wird aber kein oder nur ein gestörtes Signal ausgegeben: Ist der Lautstärkeregler hinreichend aufgedreht? Ist die Lautstärke der Signalquelle...

  • Seite 28: Wartung Und Pflege

    ADAM Audio kostenpflichtig erworben werden. 9. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschrän- kung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) und über Elektro- und Elektronik-Altgeräte (WEEE). Die Produkte müssen entspre- chend diesen Richtlinien recycelt bzw.

  • Seite 29: Konformitätsbescheinigung

    10. Konformitätsbescheinigung Wir, die ADAM Audio GmbH mit dem eingetragenen Firmensitz in der Ederstr. 16, 12059 Berlin, Deutschland, erklären hiermit eigenverantwortlich, dass das Produkt Sub15 den folgenden Normen entspricht: EN 61000-6-1 : 2001 EN 61000-6-3 : 2001 EN 55020 : 2002 EN 55013 : 2001 Ebenfalls stimmt es überein mit der EU General Product Safety 2001/95/EC,...

  • Seite 30: Garantie

    11. Garantie 11.1 Die ADAM Audio GmbH gewährt auf Ihre aktiven Lautsprecher eine beschränkte Garantie von 5 Jahren. Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen, gelten folgende Bedingun- gen für die Inanspruchnahme der Garantie:...

  • Seite 31: Technische Daten

    0° C bis 40° C Lagertemperatur -30° C bis 70° C Luftfeuchtigkeit Max. 90 % nicht kondensierend 1 = long term IEC 265-8-Wrms / 10 min 2 = nominal IEC 265-8 = Peak Power 5 µsec Sub15 Bedienungsanleitung / Deutsch...
  • Seite 32 +49 30-863 00 97-0 ADAM Audio China Follow us on Twitter fax: +49 30-863 00 97-7 email: info@adam-audio.com email: china-info@adam-audio.com Sub15 Manual/Bedienungsanleitung. Version 10.2013 English/deutsch. All data subject to change without prior notice. Änderung der technischen Daten ohne Vorankündigung vorbehalten.
