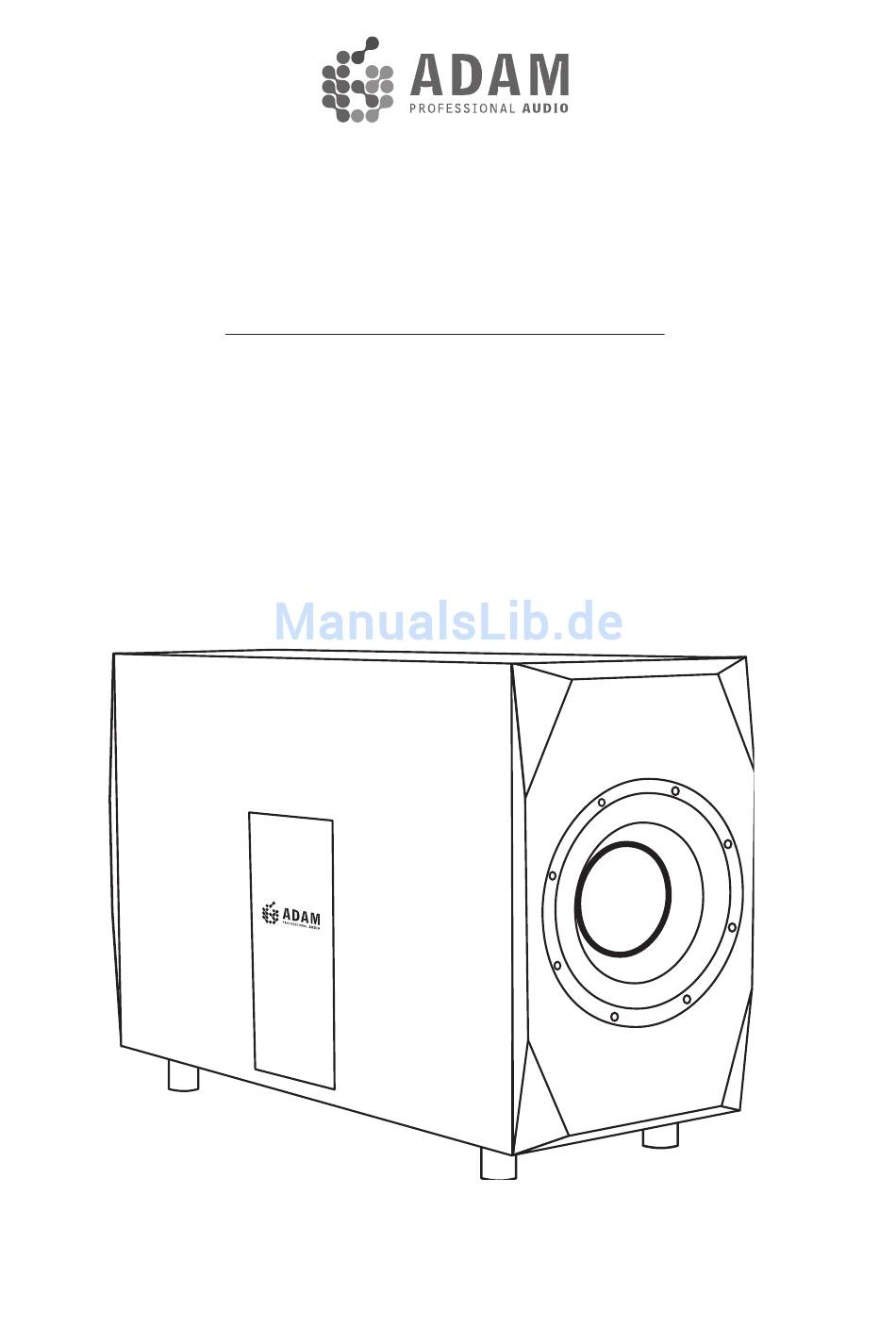

- Seite 1 Sub24 active subwoofer Operation manual / Bedienungsanleitung english / deutsch...
-
Seite 2: Inhaltsverzeichnis
First of all, we would like to thank you for choosing ADAM Audio! ADAM Studio Subwoofers are built to a maximum in reproduction quality and perfection. To enjoy the capabilties of your new subwoofer please read the following hints and considera- tions, as the positioning and the acoustical properties of the control room often play a bigger role than you might think. -
Seite 3: Safety Instructions
Safety Instructions In case of a problem, please either contact your ADAM dealer or us. We are happy to try and help. Always refer servicing to qualified personnel and never attempt to repair this product by yourself. Please read through the following safety instructions completely before setting your system up. • Do not open the subwoofer. There are no user-serviceable parts inside. • Do not expose this product to rain or moisture, never wet the inside with any liquid and never pour or spill liquids directly onto this unit. • Never use flammable or combustible chemicals for cleaning audio components • Avoid touching the speaker membranes and do not block the woofer’s ventilation ports. • Assure free airflow behind the speakers to maintain sufficient cooling. • Always use fully checked cables. Defective cables can harm your speakers. They are a common source for any kind of noise, hum, crackling etc. -
Seite 4: Quick Start
Quick Start • After having unpacked your subwoofer, please allow the system to acclimate to the temperature of the room. Please do not connect the subwoofer for approximately an hour. • Make sure the power switch at the control panel is turned off. • Decrease the volume of your audio system to protect your speaker and ears from damage when switching the system on. -
Seite 5: Controls Ans Connectors
Continuous: the unit is always working. We recommend the ”Signal on” position that minimises power consumption and has proved to be practical that way as you do not need to look for the main power switch any more. Phase Switch With the Phase switch you can alter the phase of the Sub24 relative to the satel- lites. Practically it means you change the polarity of the bass unit. Depending on the distance between woofer and satellites 0° or 180° may be the better position. There is no “right” or “wrong” position, you have to find out by yourself what sounds better, more exactly and more homogeneous in the low end. If you reposition the Subwoofer you need... -
Seite 6: Satellite Filter
Controls and Connectors Satellite Filter The satellites in such a system can be driven full range or with a 85Hz high pass as recommended by Dolby® laboratories for use in surround setups. Recommenda- tion: If possible go with the main signal to the Sub24 first and connect your satellites to the Sub24 output, be it XLR symmetrical or RCA asymmetrical. To prevent the satellites from the low frequencies in most cases leads to a better sound from your satellites, as they do not have to deliver the big amplitudes. Often clarity and dynamic range of these speakers are improved that way. Attention! If you switch the filter in or out, it often becomes necessary to switch the... - Seite 7 Controls and Connectors Sub Out This a symmetrical and buffered output representing the input signal. This en- ables you to chain as many Sub24 in a row as you like. The Sub Level effects the output, so that all possible chainmembers can be levelled at a time. Instead of one very big subwoofer it often is better to have 2 smaller ones to avoid standing waves at very low frequencies. This always means a little bit of testing, as it is not possible to predict the behaviour of a subwoofer in unknown acoustical conditions. Input - Balanced and Unbalanced These stereo jacks - XLR in the balanced (also named: symmetri- cal), Cinch or RCA in the unbalanced (also named: asymmetrical) case, should be connected to the output of your mixing console or stereo/surround sound system.
-
Seite 8: Limited Warranty
ADAM Audio. How to claim repairs under warranty Should service be required, please follow the following procedure: If the equipment is being used in the country of purchase, you should contact your ADAM Audio dealer. -
Seite 9: Technical Data
Technical Data Technical data Sub24 Woofer Basket ø 12“ / 310 mm Voie coil ø 2“ / 50 mm Cone Material Coated Paper *1/2 Built in amps RMS/Music 2 x 200 W/300 W Frequency response 22Hz - 150Hz THD > 60 Hz ≤ 1% Maximum peak SPL in 1m half space ≥ 120 dB Crossover frequencies 50 - 150Hz Input connectors XLR / RCA Input impedance 10kΩ Weight 48kg / 105.8 lb. Magnetically shielded Height x Width x Depth 23.5“ x 35“ x 14“ / 600 x 890 x 360mm... - Seite 10 Notes...
- Seite 11 Notes...
- Seite 12 Sub24 Aktiver Subwoofer Bedienungsanleitung deutsch...
-
Seite 13: Einleitung
Einleitung Danke daß Sie sich für einen Subwoofer von ADAM Audio entschieden haben. ADAM Studio Subwoofer werden mit dem Ziel größtmöglicher Perfektion und Wiedergabe- qualität entwickelt und gebaut. Damit sich die Fähigkeiten Ihres neuen Subwoofers möglichst gut entfaltet, lesen Sie bitte die nachfolgenden Tips und Überlegungen, denn die Aufstellung im Raum sowie die Eigenschaften des Hörraums sind von größerer Bedeutung für das Ge- samtergebnis als bisweilen vermutet. Empfehlungen zur Aufstellung • Den Subwoofer auf soliden Untergrund stellen, mitschwingende Teile können den Klang verändern, es muß nicht unbedingt gleich “scheppern“. • Versuchen Sie den Subwoofer an der Front zwischen den Satellitenlautsprechern zu positionieren, möglichst mit einem Minimumabstand von 20 cm zur Rückwand um eine... -
Seite 14: Sicherheitshinweise
Sicherheitshinweise Bei einem Problemfall wenden Sie sich bitte an Ihren ADAM Vertragshändler oder direkt an uns. Wir helfen gerne! Bitte versuchen Sie auf keinen Fall dieses Produkt selbst zu reparieren und beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihre neuen Lautsprecher in Betrieb nehmen: • Öffnen Sie den Subwoofer nicht. Es befinden sich keine wartungsbedürftigen Teile im Gehäuseinnern. • Vermeiden Sie, dass Flüssigkeiten jeglicher Art ins Gehäuseinnere gelangen. Sprühen Sie weder Flüssigkeiten direkt auf das Gerät, noch nutzen Sie nasse Reinigungslappen. • Bitte verwenden Sie keine brennbaren und ätzenden Chemikalien zur Reinigung dieses Produkts. • Vermeiden Sie jede Berührung mit den Membranen der Lautsprecher und blockieren Sie nicht die Bassreflexöffnung. • Gewährleisten Sie eine rückwärtige Luftabfuhr für eine notwendige Kühlung der Elektronik. -
Seite 15: Quickstart
Quick Start • Nach dem Auspacken sollte sich der Lautsprecher ca. 1 Stunde unangeschlossen an die Umgebungstemperatur anpassen. • Stellen Sie sicher das der Netzschalter des Subwoofers ausgeschaltet ist. • Regeln Sie den Ausgangspegel ihrer Anlage herunter, damit zu hohe Schallpegel beim Einschalten zu keinen Schäden führen können. • Verbinden Sie nun den Subwoofer über das mitgelieferte Netzkabel mit der Netzver- sorgung. • Verbinden Sie den Subwoofer mit Ihrer Audio-Anlage entweder über die XLR- oder Chincheingänge. -
Seite 16: Einstellmöglichkeiten Und Anschlüsse
Einstellmöglichkeiten und Anschlüsse Mode Dieser Tastenschalter ermöglicht die Wahl zwischen zwei Betriebsarten. Signal On: Die Wiedergabe setzt ein, wenn ein Musiksignal registriert wird. 15 Minuten nach Ende des letzten Signals schaltet das Gerät in den Stand By Modus zurück. Continuous: Der Verstärker ist durchgehend angeschaltet. Wir empfehlen den “Signal On” Modus, da er Ihnen das Anschalten des Gerätes erspart und den Stromverbrauch minimiert. Subwoofer Phase Der Phasenumschalter ändert die Polarität der vom Subwoofer abgestrahlten Bässe. Es gibt keine “richtige” oder “falsche “ Einstellung, je nach Abstand zu den Satelliten oder Raumgröße kann die eine oder andere Position die besseren Ergebnisse im Übergangsbereich zu den Satelliten liefern. Nachdem Sie den Klang Ihres neuen Subwoofers etwas kennengelernt haben sollten Sie mit diesem Schalter experimentieren. Wenn Sie den Subwoofer anders positionieren, sollten Sie die Prozedur wiederholen. - Seite 17 Satellite Filter: Die am entsprechenden Ausgang angeschlossenen Satelliten können entweder “flat”, also ohne Baßbegrenzung betrieben werden, oder mit einem 85Hz Hoch- passfilter, welcher der diesbezüglichen Empfehlung der Dolby® Laboratorien für Surround Sound Wiedergabe entspricht. Empfehlung: Wenn möglich schicken Sie das Signal zunächst in den Verstärker des Sub24 und von dort in die Satelliten. Die Möglichkeit den Baßanteil von diesen Lautsprechern fern- zuhalten führt in der Regel zu einer besseren Qualität der Wiedergabe, da jeder Lautsprecher besser arbeitet, wenn ihm die Tieftonanteile “erspart” bleiben. Achtung! Wenn Sie das 85Hz Filter ein- oder ausschalten ist es meist notwendig, die Phase umzuschalten. Bitte prüfen Sie nach einer solchen Umschaltung stets, ob bei...
-
Seite 18: Schlußempfehlung
Einstellmöglichkeiten und Anschlüsse Sub Out Hier handelt es sich um einen Ausgang, an dem das Eingangssignal im Charakter unverändert aber elektronisch gepuffert anliegt. Dies ermöglicht die Verkettung beliebig vieler Sub24, so dass auch sehr große Räume beschallt werden können. Input - Balanced und Unbalanced Signale können entweder über die XLR Buchsen symmetrisch oder die Cinch (auch RCA genannten) unsymmetrischen Buchsen eingespeist werden. Sie sollten mit dem Ausgang Ihres Mischpults oder des Stereo/ Surround Sound Verstärkers verbunden werden. Satellite out - Balanced and Unbalanced An diese Buchsen werden die Satellitenlautsprecher angeschlossen. Das Ausgangssignal liegt parallel an den XLR und den Cinch Buchsenpaaren an. Schlußempfehlung Nachdem Sie den Subwoofer einige Zeit benutzt haben sollten SIe sich die Zeit nehmen, die Einstellungen noch einmal zu überprüfen. In vielen Fällen werden Sie, nach dem sich die Freude über die ultratiefen Töne etwas gelegt hat, zu etwas zurückhaltenderen Pegeln des Subwoofers tendieren, die aber meist die richtigeren im Sinne der jeweiligen Aufnahme... -
Seite 19: Garantie
Sie sich bitte an den Händler, bei dem das Gerät gekauft worden ist. Wenn das Gerät nicht in dem Land benutzt wird, in dem es gekauft wurde, kann die Reparatur gegebenenfalls auch durch den ADAM Audio Vertrieb des jeweiligen Landes vorgenommen werden, wobei die Kosten der Reparatur durch den Auftraggeber zu übernehmen sind. Gleiches gilt für einen interna- tionalen Transport zum und vom Händler, bei dem das Gerät gekauft worden ist. Die zu reparierenden oder ersetzenden Teile hingegen bleiben frei. Die Adressen unserer Vertriebsgesellschaften erfahren Sie auf unsere Home- page: www.adam-audio.com... -
Seite 20: Technische Daten
Technische Daten Technische Daten Sub24 Tieftöner Korb ø 310 mm / 12“ Schwingspule ø 50 mm / 2“ Membranmaterial beschichtetes Papier *1/2 Ausgangsleistung RMS/Musik 2 x 200 W/300 W Frequenzgang 22Hz - 150Hz THD > 60Hz ≤ 1% Maximallautstärke ≥120 dB Eingangsbuchsen XLR / RCA Eingangsimpendanz 10kΩ Gewicht 48kg Magnetisch geschirmt nein Höhe x Breite x Tiefe 600 x 890 x 360 mm... - Seite 21 Notizen...
- Seite 22 ADAM Audio GmbH | Ederstr. 16 | 12059 Berlin | GERMANY tel: +49 30-863 00 97-0 | fax: +49 30-863 00 97-7 | email: info@adam-audio.com ADAM Audio UK Ltd. | email: uk-info@adam-audio.com ADAM Audio USA Inc. | email: usa-info@adam-audio.com www.adam-audio.com Visit us on Facebook | Follow us on Twitter Sub24 Manual/Bedienungsanleitung. Version 03.2009 English/deutsch. All data subject to change without prior notice.
