TECHNISCHE DATEN
7

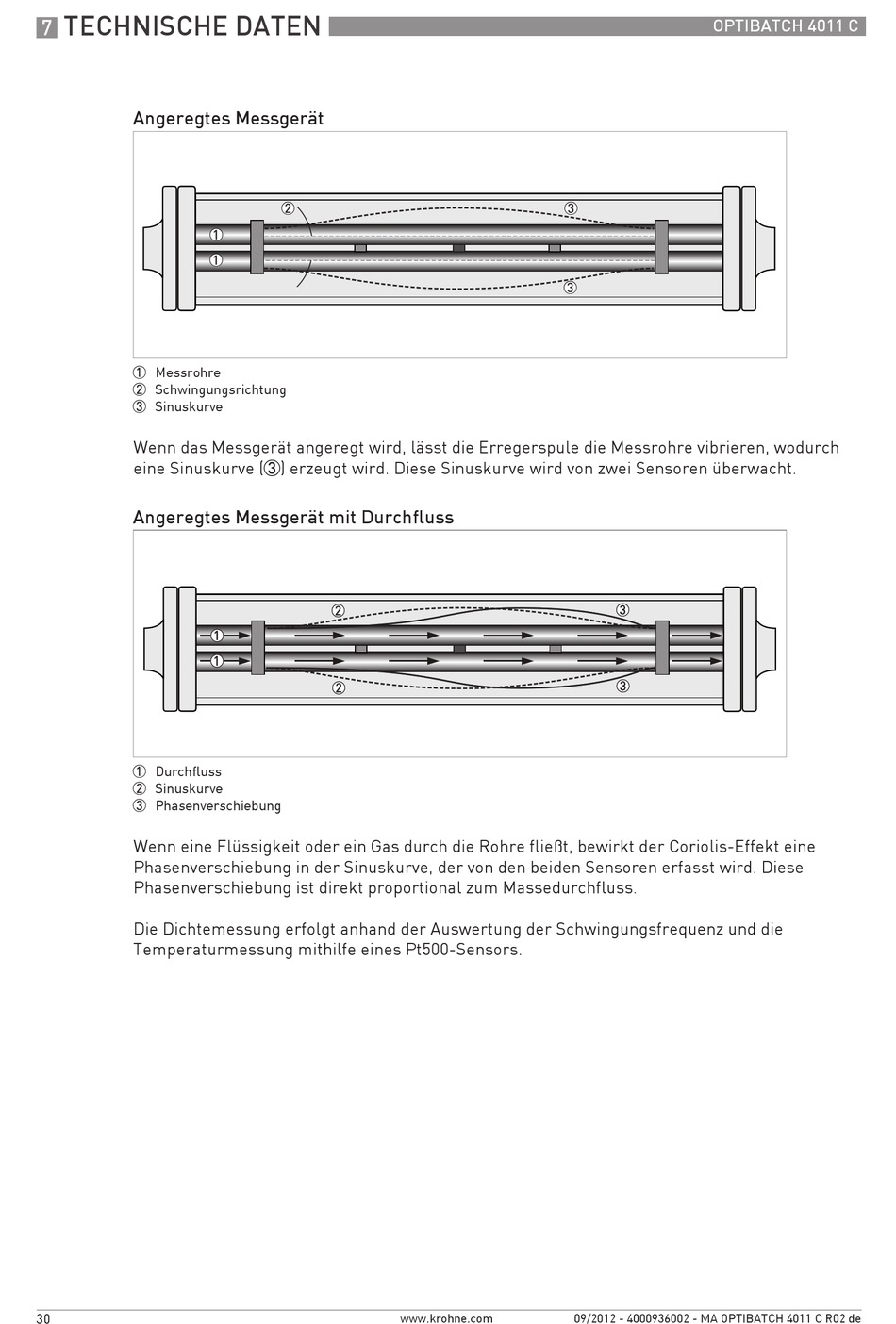

Angeregtes Messgerät
1 Messrohre
2 Schwingungsrichtung
3 Sinuskurve
Wenn das Messgerät angeregt wird, lässt die Erregerspule die Messrohre vibrieren, wodurch
eine Sinuskurve (3) erzeugt wird. Diese Sinuskurve wird von zwei Sensoren überwacht.
Angeregtes Messgerät mit Durchfluss
1 Durchfluss
2 Sinuskurve
3 Phasenverschiebung
Wenn eine Flüssigkeit oder ein Gas durch die Rohre fließt, bewirkt der Coriolis-Effekt eine
Phasenverschiebung in der Sinuskurve, der von den beiden Sensoren erfasst wird. Diese
Phasenverschiebung ist direkt proportional zum Massedurchfluss.
Die Dichtemessung erfolgt anhand der Auswertung der Schwingungsfrequenz und die
Temperaturmessung mithilfe eines Pt500-Sensors.
30
2
1
1
3
3
www.krohne.com
OPTIBATCH 4011 C
09/2012 - 4000936002 - MA OPTIBATCH 4011 C R02 de
