Betriebsanleitung

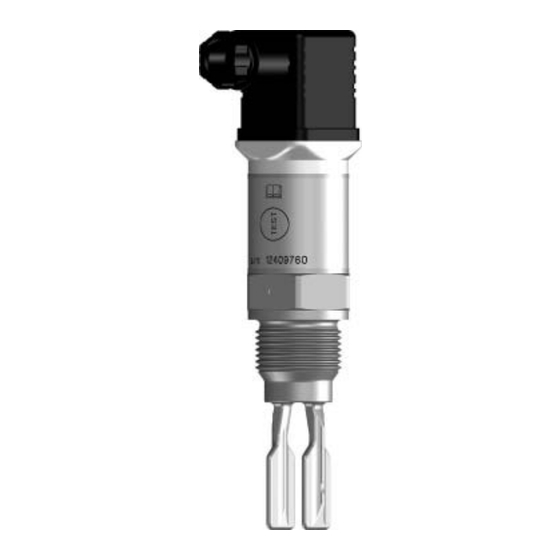

OPTISWITCH 4000 C
mit kontaktlosem Schalter
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE OPTISWITCH 4000C

Inhaltszusammenfassung für KROHNE OPTISWITCH 4000C

  • Seite 1 Betriebsanleitung OPTISWITCH 4000 C mit kontaktlosem Schalter...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Zu diesem Dokument Funktion ......Zielgruppe......Verwendete Symbolik .

  • Seite 3: Zu Diesem Dokument

    Zu diesem Dokument 1 Zu diesem Dokument 1.1 Funktion Die vorliegende Betriebsanleitung liefert Ihnen die erforder- lichen Informationen für eine schnelle Inbetriebnahme und einen sicheren Betrieb. Lesen Sie diese deshalb vor der Inbetriebnahme. 1.2 Zielgruppe Diese Betriebsanleitung richtet sich an ausgebildetes Fach- personal.

  • Seite 4: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit 2 Zu Ihrer Sicherheit 2.1 Autorisiertes Personal Sämtliche in dieser Betriebsanleitung beschriebenen Hand- habungen dürfen nur durch ausgebildetes und vom Anla- genbetreiber autorisiertes Fachpersonal durchgeführt werden. Eingriffe darüber hinaus dürfen aus Sicherheits- und Ge- währleistungsgründen nur durch vom Hersteller autorisiertes Personal vorgenommen werden.
  • Seite 5 Zu Ihrer Sicherheit NSR: EN 61010-1: 2001 OPTISWITCH 4000 C - mit kontaktlosem Schalter...

  • Seite 6: Produktbeschreibung

    Produktbeschreibung 3 Produktbeschreibung 3.1 Aufbau Der Lieferumfang besteht aus: Lieferumfang Grenzstandsensor OPTISWITCH 4000 C Prüfmagnet Dokumentation - dieser Betriebsanleitung - gegebenenfalls Bescheinigungen Der OPTISWITCH 4000 C besteht aus den Komponenten: Komponenten Gehäuse mit Elektronik Prozessanschluss mit Schwinggabel Abb. 1: OPTISWITCH 4000 C 3.2 Arbeitsweise Der OPTISWITCH 4000 C ist ein Grenzstandsensor mit Einsatzbereich...
  • Seite 7 Produktbeschreibung Typische Anwendungen sind Überlauf- und Trockenlauf- schutz. Mit der nur 40 mm langen Schwinggabel kann der OPTISWITCH 4000 C z.B. auch in Rohrleitungen ab DN 25 montiert werden. Die kleine Schwinggabel gestattet den Einsatz in Behältern, Tanks und Rohren. Durch sein einfaches und robustes Messsystem lässt sich der OPTISWITCH 4000 C nahezu unabhängig von den chemischen und physikali- schen Eigenschaften der Flüssigkeit einsetzen.

  • Seite 8: Bedienung

    Produktbeschreibung 3.3 Bedienung Der Schaltzustand des OPTISWITCH 4000 C kann bei geschlossenem Gehäuse kontrolliert werden (Kontrollleuchte). Es können Füllgüter mit Dichte >0,7 g/cm³ (>0.025 lbs/in³) detektiert werden. 3.4 Lagerung und Transport Ihr Gerät wurde auf dem Weg zum Einsatzort durch eine Verpackung Verpackung geschützt.

  • Seite 9: Montieren

    Montieren 4 Montieren 4.1 Allgemeine Hinweise Grundsätzlich kann der OPTISWITCH 4000 C in jeder Schaltpunkt beliebigen Lage eingebaut werden. Das Gerät muss lediglich so montiert werden, dass sich die Schwinggabel auf Höhe des gewünschten Schaltpunkts befindet. Die Schwinggabel hat seitlich Markierungen (Einkerbungen), die den Schaltpunkt bei senkrechtem Einbau kennzeichnen.
  • Seite 10 Montieren Abb. 3: Einbau waagerecht Schaltpunkt Schaltpunkt (empfohlene Einbaulage - vor allem für anhaftende Füllgüter) Verwenden Sie die empfohlenen Kabel (siehe Kapitel "An die Feuchtigkeit Spannungsversorgung anschließen") und ziehen Sie die Kabelverschraubung fest an. Sie schützen Ihren OPTISWITCH 4000 C zusätzlich gegen das Eindringen von Feuchtigkeit, indem Sie das Anschluss- kabel vor der Kabelverschraubung nach unten führen.

  • Seite 11: Montagehinweise

    Montieren Halten Sie den OPTISWITCH 4000 C nicht an der Schwing- Transport gabel. Bei Über- oder Unterdruck im Behälter müssen Sie den Druck/Vakuum Prozessanschluss abdichten. Prüfen Sie vor dem Einsatz, ob das Dichtungsmaterial gegenüber dem Füllgut und der Prozesstemperatur beständig ist. Den maximal zulässigen Druck können Sie aus den "Techni- schen Daten"...
  • Seite 12 Montieren Abb. 5: Markierung am Einschweißstutzen Markierung Bei horizontalem Einbau in anhaftenden und zähflüssigen Anhaftende Füllgüter Füllgütern sollten die Flächen der Schwinggabel möglichst senkrecht stehen, um Ablagerungen auf der Schwinggabel möglichst gering zu halten. Die Stellung der Schwinggabel ist durch eine Markierung auf dem Sechskant des OPTISWITCH 4000 C gekennzeichnet.
  • Seite 13 Montieren Wenn der OPTISWITCH 4000 C im Befüllstrom eingebaut ist, Einströmendes Füllgut kann es zu unerwünschten Fehlschaltungen führen. Montieren Sie den OPTISWITCH 4000 C deshalb an einer Stelle im Behälter, wo keine störenden Einflüsse, wie z.B. von Befül- löffnungen, Rührwerken etc. auftreten können. Damit die Schwinggabel des OPTISWITCH 4000 C bei Strömungen Füllgutbewegungen möglichst wenig Widerstand bietet, sollten...

  • Seite 14: An Die Spannungsversorgung Anschließen

    An die Spannungsversorgung anschließen 5 An die Spannungsversorgung anschließen 5.1 Anschluss vorbereiten Beachten Sie grundsätzlich folgende Sicherheitshinweise: Sicherheitshinweise beach- Nur in spannungslosem Zustand anschließen Der OPTISWITCH 4000 C wird mit handelsüblichem Kabel mit Anschlusskabel auswählen rundem Querschnitt angeschlossen. Je nach Steckeran- schluss müssen Sie den Kabelaußendurchmesser entspre- chend wählen, damit die Dichtwirkung an der Kabelver- schraubung gewährleistet ist.

  • Seite 15: Anschlussplan

    An die Spannungsversorgung anschließen 5.2 Anschlussplan Gehäuseübersicht Abb. 7: Übersicht über die Anschlussvarianten Ventilstecker DIN 43650 Ventilstecker DIN 43650 mit Schneidklemmtechnik Ventilstecker DIN 43650 Steckervarianten Bei dieser Steckervariante können Sie ein handelsübliches Kabel mit rundem Kabelquerschnitt verwenden. Kabeldurch- messer 4,5 … 7 mm, Schutzart IP 65. OPTISWITCH 4000 C - mit kontaktlosem Schalter...
  • Seite 16 An die Spannungsversorgung anschließen Abb. 8: Anschluss Ventilstecker DIN 43650 Druckschraube Druckscheibe Dichtring Befestigungsschraube Dichtscheibe Steckergehäuse Steckereinsatz Profildichtung Kontrollleuchte 10 OPTISWITCH 4000 C Ventilstecker - QuickOn DIN 43650 Bei dieser Steckervariante können Sie ein handelsübliches Kabel mit rundem Kabelquerschnitt verwenden. Die inneren Leitungen müssen nicht abisoliert werden.
  • Seite 17 An die Spannungsversorgung anschließen Abb. 9: Anschluss Ventilstecker - QuickOn DIN 43650 Überwurfmutter Kabel Klemmhülse Dichteinsatz Litzenführung Steckergehäuse Zum direkten Ansteuern von Relais, Schützen, Magnetventi- Kontaktloser Schalter len, Leuchtmeldern, Hupen etc. Das Gerät darf nicht ohne zwischengeschaltete Last (Reihenschaltung) betrieben wer- den, da der Elektronikeinsatz bei direktem Anschluss an das Netz zerstört wird.
  • Seite 18 An die Spannungsversorgung anschließen Max. Min. Abb. 10: Anschlussplan - kontaktloser Schalter bei Ventilstecker DIN 43650 PE Schutzerde RL Lastwiderstand (Schütz, Relais, etc.) OPTISWITCH 4000 C - mit kontaktlosem Schalter...

  • Seite 19: In Betrieb Nehmen

    In Betrieb nehmen 6 In Betrieb nehmen 6.1 Schaltzustandsanzeige Der Schaltzustand der Elektronik kann am Gehäuseoberteil kontrolliert werden. 6.2 Funktionstest Der OPTISWITCH 4000 C hat einen integrierten Testschalter, der magnetisch aktiviert werden kann. Um das Gerät zu testen, gehen Sie folgendermaßen vor: à...

  • Seite 20: Funktionstabelle

    In Betrieb nehmen Entfernen Sie den Prüfmagneten nach dem Test unbedingt wieder vom Gerätegehäuse. 6.3 Funktionstabelle Die folgende Tabelle gibt eine Übersicht über die Schaltzu- stände in Abhängigkeit von der eingestellten Betriebsart und dem Füllstand. Füllstand Schaltzustand Kontrollleuchte Betriebsart max. Schalter geschlos- grün Betriebsart max.

  • Seite 21: Instandhalten Und Störungen Beseitigen

    Instandhalten und Störungen beseitigen 7 Instandhalten und Störungen beseitigen 7.1 Wartung Der OPTISWITCH 4000 C bedarf bei bestimmungsgemäßer Verwendung im Normalbetrieb keiner besonderen Wartung. 7.2 Störungen beseitigen Der OPTISWITCH 4000 C bietet Ihnen ein Höchstmaß an Störungsursachen Funktionssicherheit. Dennoch können während des Betriebes Störungen auftreten.

  • Seite 22: Austausch Der Elektronik

    Instandhalten und Störungen beseitigen 7.3 Austausch der Elektronik Um im Falle einer Störung die Elektronik zu wechseln, muss das Gerät nicht ausgebaut werden. Der Ausbau des Elektronikeinsatzes kann zu Beschädigungen der Gehäusedichtung führen. Öffnen Sie daher das Gerät nur, wenn Sie einen neuen Elektronikeinsatz einsetzen wollen. Die Gehäusedichtung ist im Lieferumfang des Elektronikeinsatzes enthalten.
  • Seite 23 Instandhalten und Störungen beseitigen 13 Befestigungsschraube (1) mit einem Kreuzschlitzschrau- bendreher festziehen Der OPTISWITCH 4000 C ist wieder einsatzbereit. Abb. 12: Elektronik austauschen Befestigungsschraube Ventilstecker DIN 43650 Profildichtung Elektronikeinsatz Drehschalter (16-stufig) Verbindungsstecker Fixierschraube Gehäuse OPTISWITCH 4000 C - mit kontaktlosem Schalter...

  • Seite 24: Das Gerät Reparieren

    7.4 Das Gerät reparieren Sollte eine Reparatur erforderlich sein, gehen Sie folgender- maßen vor: Im Internet können Sie auf unserer Homepage http://www. krohne-mar.com/fileadmin/media-lounge/PDF-Download/ Specimen_e.pdf ein Rücksendeformular herunterladen. Sie helfen uns damit, die Reparatur schnell und ohne Rück- fragen durchzuführen. Für jedes Gerät ein Formular ausdrucken und ausfüllen Das Gerät reinigen und bruchsicher verpacken...

  • Seite 25: Ausbauen

    Ausbauen 8 Ausbauen 8.1 Ausbauschritte Warnung: Achten Sie vor dem Ausbauen auf gefährliche Prozess- bedingungen wie z.B. Druck im Behälter, hohe Temperaturen, aggressive oder toxische Füllgüter etc. Beachten Sie die Kapitel "Montieren" und "An die Span- nungsversorgung anschließen" und führen Sie die dort ange- gebenen Schritte sinngemäß...

  • Seite 26: Anhang

    Anhang 9 Anhang 9.1 Technische Daten Allgemeine Daten Werkstoff 316L entspricht 1.4404 oder 1.4435 Werkstoffe, medienberührt - Schwinggabel 316L - Prozessdichtung Klingersil C-4400 - Prozessanschlüsse 316L Werkstoffe, nicht medienberührt - Gehäuse 316L und Kunststoff PEI Gewicht ca. 250 g (9 oz) Prozessanschlüsse - Gewinde G¾...
  • Seite 27 Anhang Dichte 0,7 … 2,5 g/cm³ (0.025 … 0.09 lbs/in³) Bedienung Steckeranschlüsse Spezifikation siehe "An die Spannungsversor- gung anschließen" Kontrollleuchte (LED) - grün Schalter geschlossen - rot Schalter offen - rot (blinkt) Störung - Schalter offen Ausgangsgröße Ausgang kontaktloser Schalter Betriebsarten min./max.
  • Seite 28 Anhang Elektrische Schutzmaßnahmen Schutzart - Ventilstecker (DIN 43650) IP 65 - Ventilstecker Schneidklemmtechnik IP 67 (DIN 43650) Überspannungskategorie Schutzklasse Zulassungen Überfüllsicherung nach WHG OPTISWITCH 4000 C - mit kontaktlosem Schalter...

  • Seite 29: Maße

    Anhang 9.2 Maße OPTISWITCH 4000 C, Standardausführung 42mm 36mm ") 28mm ") ") 27mm ") ø31,7mm ") "NPT G1A, 1"NPT ø21,3mm ") Abb. 13: OPTISWITCH 4000 C, Standardausführung Gewinde G¾ A, G1 A, ¾ NPT oder 1 NPT (Ventilstecker DIN 43650) Gewinde G¾...
  • Seite 30 Anhang OPTISWITCH 4000 C, Hochtemperaturausführung ø31,7mm ") "NPT G1A, 1"NPT ø21,3mm ") Abb. 14: OPTISWITCH 4000 C, Hochtemperaturausführung Gewinde G¾ A, G1 A, ¾ NPT oder 1 NPT (Ventilstecker DIN 43650) Tri-Clamp (Ventilstecker DIN 43650) Schaltpunkt Länge bei G¾ A, ¾ NPT: 66 mm (2.6 in) Länge bei G1 A, 1 NPT: 69 mm (2.7 in) Länge bei Tri-Clamp: 53 mm (2.1 in) Gewindeausführung - Länge bei Schaltpunkt wie VEGASWING 71 bzw.
  • Seite 31 Anhang Abb. 15: OPTISWITCH 4000 C, Hochtemperaturausführung Rohrverschraubung (Ventilstecker DIN 43650) SMS 1145 (Ventilstecker DIN 43650) Schaltpunkt Länge bei Rohrverschraubung: 53 mm (2.1 in) Länge bei SMS 1145: 53 mm (2.1 in) Länge bei Schaltpunkt = L + 55 mm (2.17 in) OPTISWITCH 4000 C - mit kontaktlosem Schalter...
  • Seite 32 Änderungen vorbehalten 31762-DE-060830...
