Maxxus RX 6.1 Montageanleitung Und Bedienungsanleitung Seite 8

Montage

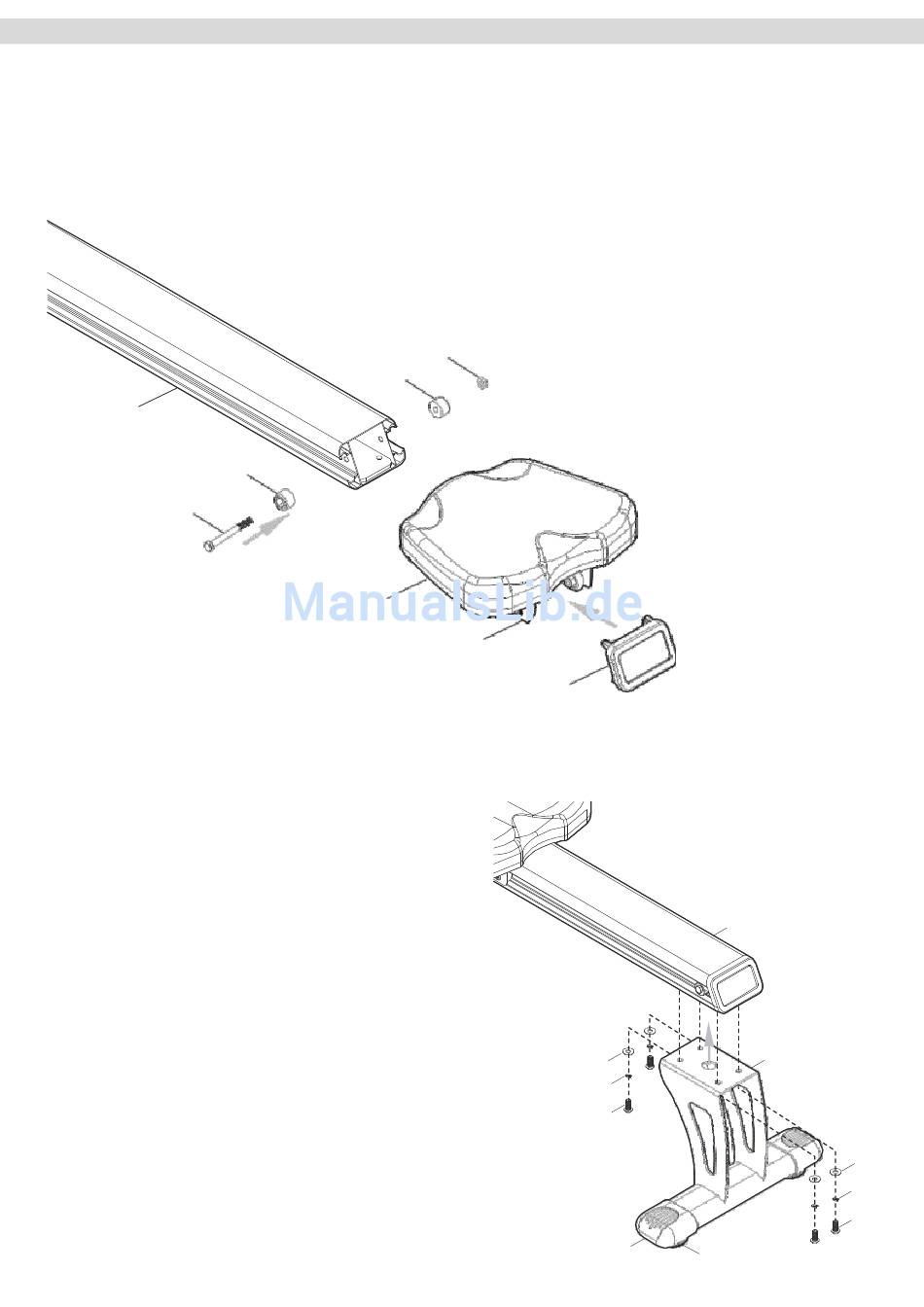

Schritt 2: Montage des Sitzes
Schieben Sie den unter dem Sitz (13) bereits vormontierten Gleitschlitten (8) von hinten auf die
Gleitschiene (4). Achten Sie hierbei unbedingt auf die korrekte Ausrichtung des Sitzes (13).
Befestigen Sie dann die beiden runden Stopper (22) rechts und links am hinteren Ende der
Gleitschiene(4). Verwenden Sie hierzu eine Inbusschraube M8x85 (123) und eine Mutter M8 (122).
Setzen Sie nun die Abdeckkappe (21) auf die hintere Öffnung der Gleitschiene (4).
4
22
123
Schritt 3: Montage des hinteren Standfußes
Befestigen Sie den hinteren Standfuß (5) am
hinteren Ende der Gleitschiene. Verwenden Sie
hierzu vier Inbusschraube M8x15 (1174), vier
Federscheiben M8 (104) und vier Unterlegscheiben
M8 (26).
122
22
13
8
8
21
26
104
117
20
149
4
5
26
104
117
