Montage

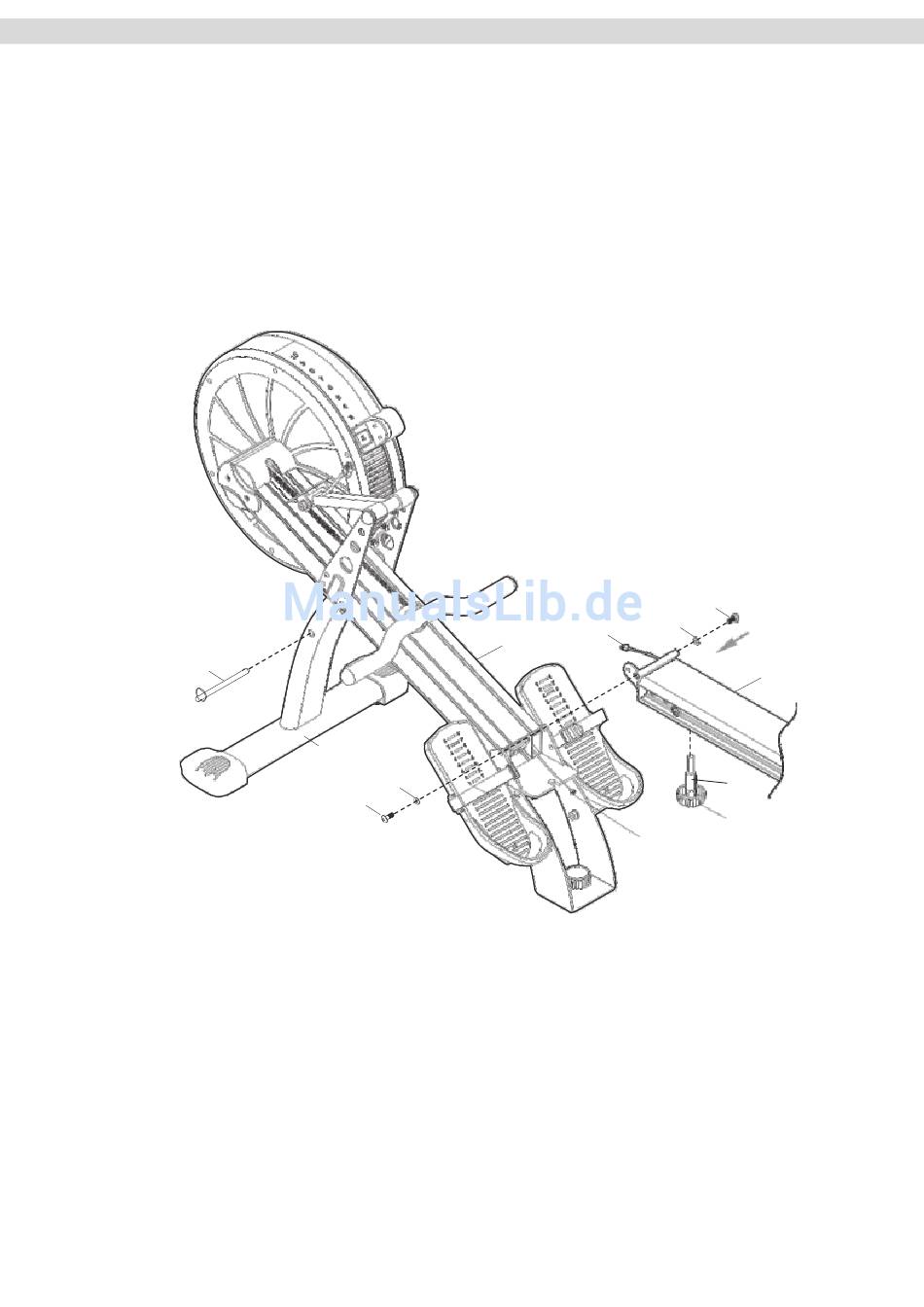

Schritt 5: Montage der Gleitschiene
Verbinden Sie das Sensorkabel (120), das aus dem vorderen Ende der Gleitschiene (4) ragt. mit
dem Kabel (129), das aus dem Basisrahmen (4) ragt.
Setzen Sie nun die Gleitschiene (4) im Basisrahmen (1) ein und befestigen Sie diese rechts und
links mit je einer Inbusschraube M8x25 (110) und einer Federscheibe M8 (26).
ACHTUNG: Achten Sie hierbei unbedingt darauf, das Sie die Kabel (120 & 129) beim Einsetzen
und Befestigen der Gleitschiene nicht beschädigen oder quetschen.
Schieben Sie die Buchse (23) auf das Handrad (24) auf. Setzen Sie dann das Handrad (24) von
unten in der Gleitschiene (4) ein und ziehen Sie es fest an.
Setzen Sie den Sicherungsstift zur sicheren Aufbewahrung, wie im Bild gezeigt, in die Aufnahme am
vorderen Standfuß (6) ein.
110
26
120
1
109
4
6
26
23
110
24
129
10
