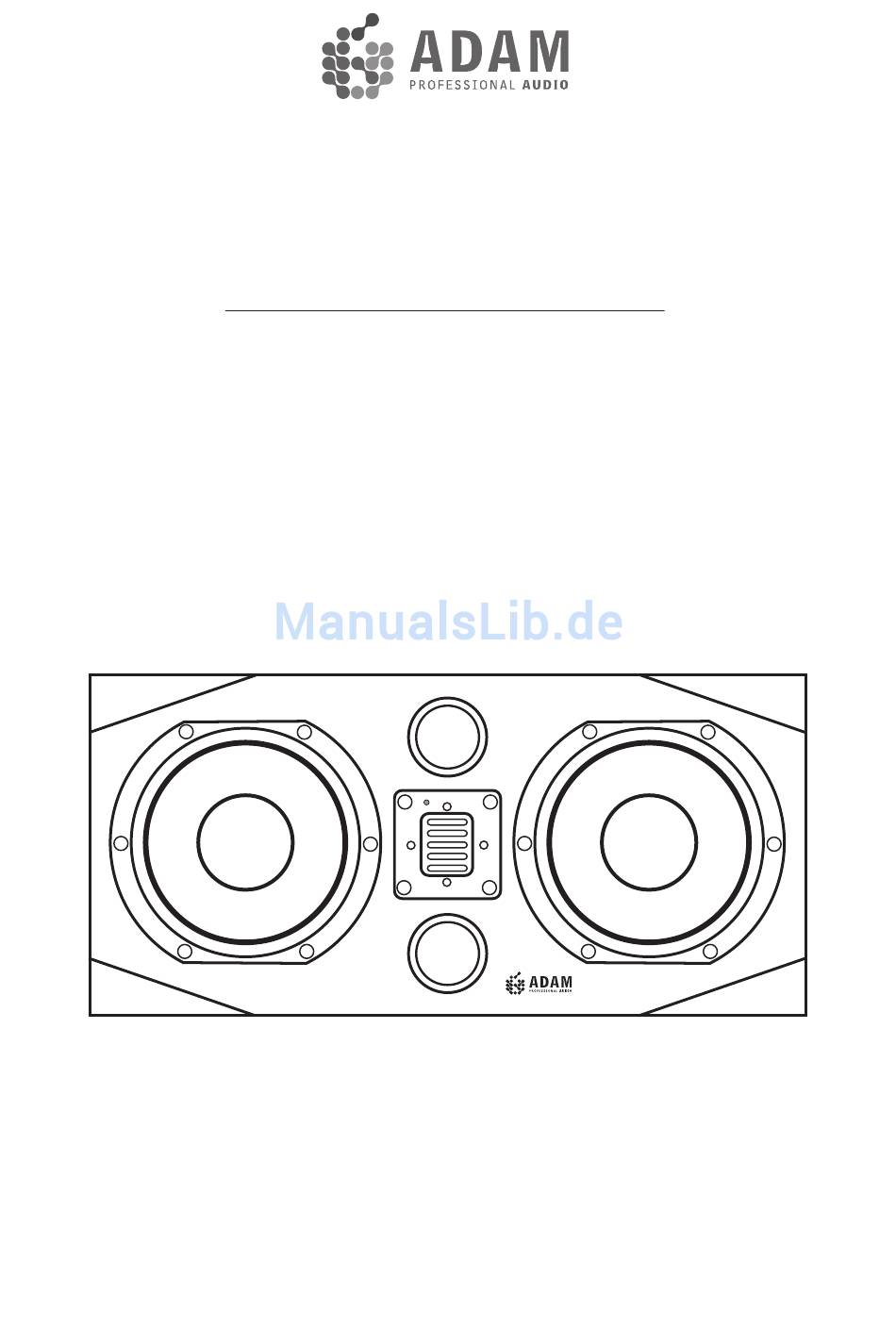

- Seite 1 P33A Near-/Midfield Monitor Operation manual / Bedienungsanleitung English / deutsch...
- Seite 2 The P33A is a three-way ported active system that uses a single ART tweeter, ensuring full compatibility with the latest expanded high frequency resolution media formats, and two bass/midrange drivers.
-
Seite 3: Inhaltsverzeichnis
Table of contents Quick Start ........4 Important Information ....4 Quick Start P33A ......4 Speaker Placement ......5-7 General Recommendations ....5 Horizontal Setup ......5 Stereo Setup ........6 Surround Setup ......7 Tweeter Height .......7 Controls/Speaker Adjustement ..8-9 The control panel ......8 Input gain ........8 High gain ........8... -
Seite 4: Quick Start
Break-in time: Please note that the loudspeakers will need a few days to achieve optimum sonic performance. Quick start P33A Before connecting the loudspeakers to your audio components and the power source make sure that both the loudspeakers and your audio system is switched off! Set all level controls fully counterclockwise. -
Seite 5: Speaker Placement
Hoizontal set up (mirror symmetrical) The P33A has been designed for a horizontal set up. Please note that there are two different versions, A and B (see label on the rearside). The difference is that the two woofers reproduce different frequency bands. One woofer acts as a full-range driver with the second woofer joining it only below 150 Hz. -
Seite 6: Stereo Setup
Speaker Placement Or that way: Figure 1b: horizontal / mirror symmetrical set up You should not choose a set up like the folling examples: Figure 2b: wrong set up Stereo set up If the loudspeaker is going to be used for stereo applications, the optimum listening position should be located in the middle of a stereo triangle. -
Seite 7: Surround Setup
Speaker Placement Surround set up Speaker positioning for multi-channel stereo purposes is ideally based on a circle with speakers placed at 0° (Center), 30° (Front Right), 110° (Rear Right), 250° (Rear Left), 330° (Front Left), with the listener being the circle’s center (Radius between 0.7-2.0 m). -
Seite 8: Controls/Speaker Adjustement
Controls/Speaker Adjustment The control panel On the rear side you will find a control panel that allows detailed fine-tuning of your loudspeakers to your particular room acoustics and personal listen- ing preferences. The following tips are intended to assist you at using the controls in the best manner. -
Seite 9: High/Low Shelving
Controls/Speaker Adjustment High / low shelving The other two controls operate in a different manner. The ‘High Shelve’ is a shelving filter that progressively raises or lowers above 6 kHz up to 6 dB. Whereas the gains raise or lower a specific frequency range as a whole, the shelve filters work differently. -
Seite 10: Troubleshooting
Troubleshooting All ADAM products are designed and manufactured to the highest quality standards. However, if any problems with your speaker occur, we recommend to proceed as follows: Problem: The LED shows normal operation (green) but there is either no or only a distorted audio signal. -
Seite 11: Maintenance
Experience has shown that it is very difficult to avoid damage if you have to send them with- out these. ADAM Audio can not be held responsible for damages due to im- proper packaging. -
Seite 12: Eu Declaration Of Conformity
EU Declaration of Conformity ADAM Audio GmbH whose registered office is situated at Ederstr.16, 12059 Berlin, Germany declare under our sole responsibility that the product: P33A complies with the EU Electro-Magnetic Compatibility (EMC) Directive 89/336/EEC, in pursuance of which the following standards have been ap-... -
Seite 13: Limited Warranty
Service may be supplied by your ADAM Audio national distributor in the coun- try of residence. In this case, the service costs have to be paid for by the owner of the product whereas the costs for parts to be repaired or replaced are free of charge. -
Seite 14: Safety Instructions
Do not open the loudspeaker. There are no user-serviceable parts inside. In case of a problem, please contact either your ADAM dealer or us. We are happy to help. Always refer servicing to qualified personnel and never attempt to repair this product yourself. -
Seite 15: Technical Data
Technical Data ADAM P33A - active 3-ways bass reflex loudspeaker Woofer/Subwoofer Basket ø 7“ /182 mm Nomex® ART Tweeter Diaphragm area 2830 mm / 4.5 inch Equivalent diaphragm ø 60 mm / 2.5“ Speed transformation ratio Diaphragm weight 0,17 g... - Seite 17 P33A Near-/Midfield Monitor Bedienungsanleitung deutsch...
-
Seite 18: Einleitung
Raum sowie die Eigenschaften des Hörraums selbst sind von größerer Bedeutung für das Gesamtergebnis als bisweilen vermutet. Das Modell P33A ist ein Near- und Midfieldmonitor für den Einsatz in kleineren und mittelgroßen Regieräumen: im Tonstudio, im Übertragungswagen, bei der Postproduktion. - Seite 19 Inhalt Quick Start zur Inbetriebnahme ...20 Allgemeine Hinweise ......20 Inbetriebnahme ........20 Empfehlungen zur Aufstellung ....21 Allgemeine Empfehlungen ....21 Horizontale Aufstellung ......21 Zweikanal Stereo .........22 Mehrkanal (Surround) ......23 Hochtöner in Ohrenhöhe......23 Lautsprechereinstellungen ....24 Input Gain (Lautstärkereglung) .....24 Tweeter Gain (Hochtonpegel) ....24 High / Low Shelve (Kuhschwanzfilter) .25 Leuchtdioden ........25 Fehlerbehebung ........26...
-
Seite 20: Quick Start Zur Inbetriebnahme
Stunde unangeschlossen ‚ruhen’, um sich der jeweiligen Raumtemperatur anpassen zu können. Einspielzeit: Bitte beachten Sie, dass mit der Qualität der Monitore die Ansprüche an die Einspielzeit steigen. Ein ADAM Monitor benötigt daher, abhängig von Pegel und Nutzungsfrequenz, einige Tage, um seine optimale Klangqualität zu erreichen. -
Seite 21: Empfehlungen Zur Aufstellung
Sie sich bitte vorher mit uns in Verbindung. In der Regel gibt es hier keine Probleme, die Garantiebestimmungen werden kulant gehandhabt. Horizontale Aufstellung (spiegelsymmetrisch) Die P33A’s werden als A und B Lautsprecher gebaut, um bestmögliche Symmetrie im horizontalen Betrieb zu gewährleisten – entsprechende Markierungen finden Sie auf der Verstärkerplatte an der Rückseite. Dabei bedeutet A dass, das linke Basschassis (von vorne gesehen) als reiner Tieftöner... -
Seite 22: Zweikanal Stereo
Empfehlungen zur Aufstellung Oder so: Abbildung 1b: spiegelsymmetrische Anordnung Die Lautsprecher sollten nicht so aufgestellt werden: Abbildung 2: falsche Anordnung Zweikanal Stereo Die gemeinhin günstigste Lautsprecheraufstellung im Zweikanal-Stereobe- trieb ist das so genannte ‚Stereodreieck’. Die Lautsprecher und der Hörer stehen bzw. sitzen in den Eckpunkten eines gleichseitigen Dreiecks (60°- Winkel). -
Seite 23: Mehrkanal (Surround)
Empfehlungen zur Aufstellung Mehrkanal (Surround) Die Aufstellung der Lautsprecher in einem Mehrkanal-Stereo-Setup sollte sich idealerweise an einem Kreis orientieren. Die Lautsprecher werden an den Winkelpositionen 0° (Center), 30° (Front Rechts), 110° (Rear Rechts), 250° (Rear Links) und 330° (Front Links) platziert. Der Zuhörer sitzt in der Kreismitte, die in diesem Fall einen Radius zwischen 0,7 und 2,0 Meter aufweisen sollte. -
Seite 24: Lautsprechereinstellungen
Ihre Lautsprecher an die jeweilige Raumakustik bzw. den persönlichen Ge- schmack anzupassen ermöglicht. Die folgenden Ausführungen sollen Ihnen helfen, die Einstellungsmöglichkeiten optimal nutzen zu können. Abbildung 6: Kontrollpanel P33A Input Gain (Lautstärkereglung) Tweeter Gain (Hochtonpegel) High Shelve (Kuhschwanzfilter) Low Shelve (Kuhschwanzfilter) Bitte beachten Sie: Die Nutzung dieser Einstellmöglichkeiten kann den... -
Seite 25: Leuchtdioden
Lautsprechereinstellungen Room EQs (Shelvefilter) Die beiden weiteren Regler funktionieren anders als die Gains. Während jene einen Frequenzbereich als ganzen anheben oder absenken, arbeiten die so genannter ‚Kuhschwanzfilter’ (Shelve Filter) progressiv, d.h., dass nicht ein ganzer Frequenzbereich gleichmäßig verstärkt oder abgeschwächt, sondern in diesem Bereich ab einem bestimmten Punkt (150 Hz bzw. -
Seite 26: Fehlerbehebung
Fehlerbehebung Alle ADAM Produkte werden nach höchsten Qualitätsstandarts gefertigt. Sollte wider Erwarten dennoch ein Problem auftauchen, empfehlen wir, zunächst folgende Maßnahmen durchzuführen: Die LED zeigt normalen Betrieb an (grün), es wird aber kein oder nur ein gestörtes Signal ausgegeben: Betrifft das Problem beide Lautsprecher, liegt die Ursache zumeist innerhalb der Signalkette;... -
Seite 27: Wartung Und Pflege
Für Schäden, die von unzureichenden Verpackungsmaßnahmen herrühren, kann ADAM Audio nicht haftbar gemacht werden. Sollte für einen Transport die Originalverpackung nicht mehr zur Verfügung stehen, kann eine neue von ADAM Audio kostenpflichtig erworben werden. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elek-... -
Seite 28: Konformitätsbescheinigung
Konformitätsbescheinigung Wir, die ADAM Audio GmbH mit dem eingetragenen Firmensitz in der Ederstr.16, 12059 Berlin, Deutschland, erklären hiermit eigenverantwortlich, dass das Produkt P33A den folgenden Normen entspricht: EN 61000-6-1 EN 61000-6-3 EN 55020 EN 55013 Ebenfalls stimmt es überein mit der EU General Product Safety 2001/95/EC,... -
Seite 29: Garantie
Garantie Die ADAM Audio GmbH gewährt auf Ihre aktiven Lautsprecher eine be- schränkte Garantie von 5 Jahren. Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen, gelten folgende Bedigungen für die Inanspruchnahme der Garantie:... -
Seite 30: Sicherheitshinweise
Öffnen Sie die Monitore nicht. Gefahr eines Stromschlages! Es befinden sich keine wartungs- bedürftigen Teile im Gehäuseinnern. Bitte versuchen Sie auf keinen Fall, dieses Produkt selbst zu reparieren und wenden Sie sich bei einem Problemfall an Ihren ADAM Vertragshändler oder direkt an uns. Wir helfen gerne! Die Lautsprecher müssen mit einer dreipoligen, geerdeten Stromversorgung betrieben werden. -
Seite 31: Technischen Daten
Technische Daten ADAM P33A - aktiver 3-Wege Bassreflexlautsprecher Tieftöner/Subwoofer 1 / 1 Korb ø 182 mm / 7“ Nomex® ART Hochtöner Membranfläche äq. 2830 mm / 4.5 inch Membrandurchmesser ø 60 mm / 2.5“ Geschwindigkeitstransformation Gewicht der Membran 0,17 g Eingebaute Verstärker... - Seite 32 ADAM Audio GmbH | Ederstr. 16 | 12059 Berlin | GERMANY tel: +49 30-863 00 97-0 | fax: +49 30-863 00 97-7 | email: info@adam-audio.com ADAM Audio UK Ltd. | email: uk-info@adam-audio.com ADAM Audio USA Inc. | email: usa-info@adam-audio.com www.adam-audio.com Visit us on Facebook | Follow us on Twitter P33A Manual/Bedienungsanleitung.
