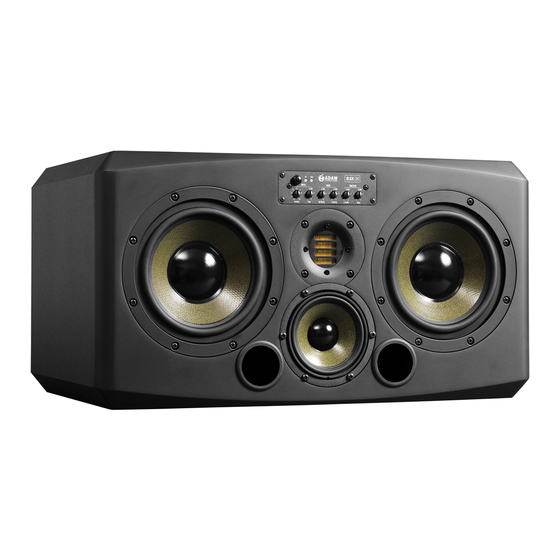

Adam S3X-H Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Adam Anleitungen
  4. Lautsprecher
  5. S3X-H
  6. Bedienungsanleitung

Adam S3X-H Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für S3X-H:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

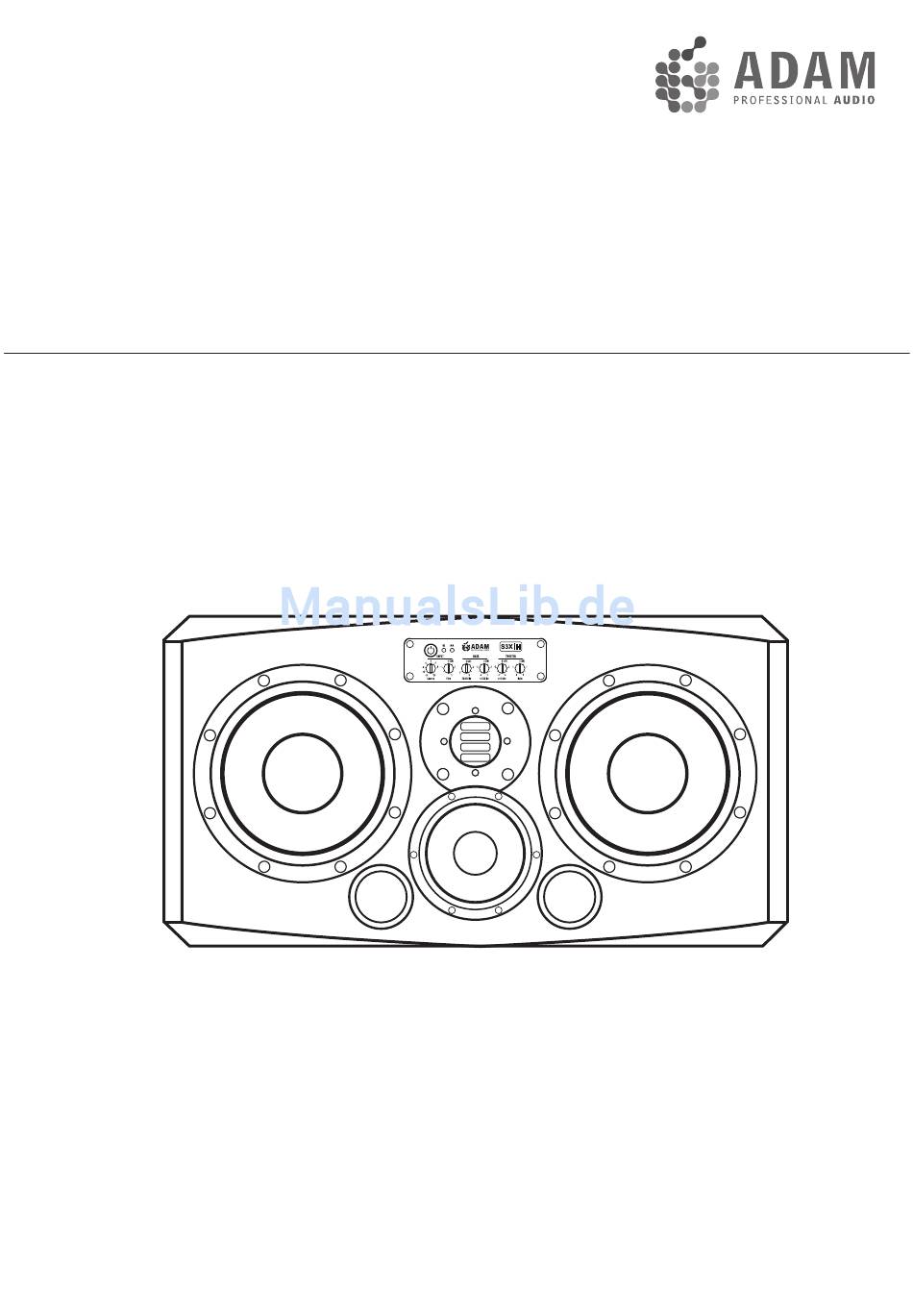

S3X-H
Operation Manual / Bedienungsanleitung
English / deutsch

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Adam S3X-H

Inhaltszusammenfassung für Adam S3X-H

  • Seite 1 S3X-H Operation Manual / Bedienungsanleitung English / deutsch...

  • Seite 2: Safety Instructions

    Safety Instructions Please read the following safety instructions before setting up your system. Keep the instructions for further reference. Please heed the warnings and fol- low the instructions. Caution Risk of electrical shock Do not open Risque de shock electrique Ne pas ouvrier CAUTION: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT REMOVE BACK COVER OR ANY OTHER PART.
  • Seite 3 Please note that the diaphragms build up a magnetic field. Do not ply with magnetic items at close range to the diaphragms. Assure free airflow behind the speakers to maintain sufficient cooling. S3X-H Manual / english...

  • Seite 4: Inhaltsverzeichnis

    Table of contents Safety Instructions ..........2-3 Introduction ............5 Quick Start ............6 Important Information ........6 Connecting the speakers ........6 Speaker Placement ..........7-8 General recommendations ........7 Tweeter at height of ears ........7 The stereo triangle ..........8 Surround placement ..........8 Speaker Adjustment ..........9-10 The Front Control Panel ........9 Standby Switch and LEDs ........9 Input Controls ............10...

  • Seite 5: Introduction

    You are invited to share your experience with our products by joining us on Facebook and also, if you don’t want to miss out on the latest info on ADAM Professional Audio, come and follow us on Twitter! We hope very much that you really enjoy your new loudspeakers, and wish you many delightful hours with them.

  • Seite 6: Quick Start

    2. Quick Start Important Information for set up After having unpacked your loudspeaker, please allow the system to acclimate to the temperature of the room for approximately an hour. We recommend using high quality cables to guarantee optimal performance. It is important to ensure the speakers sit firmly on a solid surface! We recommend that you retain the original packaging, as it is the best way to guarantee safe transportation should the need to do so arise.

  • Seite 7: Speaker Placement

    The Tweeter should be positioned approximately at the height of your ears. If the speaker does not point right in your direction, you might lose sound information. In case you need to position the speaker in a significant lower or higher position, the monitor should be angled accordingly. S3X-H Manual / english...

  • Seite 8: The Stereo Triangle

    3. Speaker Placement The Stereo Triangle If the loudspeaker is going to be used for stereo ap- plications, the optimum listening position should be at the top of an imaginary equilateral triangle with the two loudspeakers should be placed at the other two points of this triangle.

  • Seite 9: Speaker Adjustment

    All SX-monitors (except S1X and S6X) can be retrofitted with a 24 bit/192 kHz D/A Converter. The D/A LED glows blue when a converter is inserted in the input on the rear side of the speaker. S3X-H Manual / english...

  • Seite 10: Input Controls

    4. Speaker Adjustment Input Controls There are two different controls to regulate the overall input sensitivity: One control allows for coarse settings from -20dB to +8dB. The • control works in 4dB steps. • The other control is intended for fine tuning in 0.5dB steps, ranging from -1.5dB to 2dB.

  • Seite 11: Troubleshooting

    5. Troubleshooting All ADAM products are designed and manufactured to the highest quality standards. However, if any problems with your speaker occur, we recom- mend to proceed as follows: Problem: The LED shows normal operation (green) but there is either no or only a distorted audio signal.

  • Seite 12: Maintenance

    Experience has shown that it is very dif- ficult to avoid damage if you have to send them without these. ADAM Audio can not be held responsible for damages due to improper packaging.

  • Seite 13: Eu Declaration Of Conformity

    9. EU Declaration of Conformity ADAM Audio GmbH whose registered office is situated at Ederstr. 16, 12059 Berlin, Germany declare under our sole responsibility that the product: S3X-H complies with the EU Electro-Magnetic Compatibility (EMC) Directive 89/336/EEC, in pursuance of which the following standards have been applied:...

  • Seite 14: Limited Warranty

    Service may be supplied by your ADAM Audio national distributor in the country of residence. In this case, the service costs have to be paid for by the owner of the product whereas the costs for parts to be repaired or replaced are free of charge.

  • Seite 15: Technical Data

    280 x 530 x 320 mm / 11“ x 21“ x 12.5“ Warranty 5 years Operating temperature 0° C to 40° C (32° F to 104° F) Storage temperature -30° C to 70° C (-22° F to 167° F) Humidity Max. 90 % not condensing S3X-H Manual / english...
  • Seite 16 Notes/Notizen ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
  • Seite 17 S3X-H Bedienungsanleitung deutsch...

  • Seite 18: Sicherheitshinweise

    Sicherheitshinweise Bitte beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihre neuen Lautsprecher in Betrieb nehmen. Bitte heben Sie diese Anleitung auf. Bitte beachten Sie alle Warnungen und folgen Sie allen Anweisungen. Achtung Erklärung der graphischen Symbole Gefahr durch Stromschlag Das Blitzsymbol warnt vor der Gefahr eines Nicht öffnen elektrischen Schlages.
  • Seite 19 Bitte beachten Sie, dass im Gehäuseinneren sich Magnete befinden, die ein Magnetfeld aufbauen. Vermeiden Sie, mit magnetischen bzw. paramagnetischen Gegenständen in unmittelbare Nähe der Lautsprecher zu hantieren. Zu hohe Lautstärken können ihr Gehör schädigen! Vermeiden Sie direkte Nähe zu Lautsprechern, die mit hohen Pegeln betrieben werden. S3X-H Bedienungsanleitung / deutsch...
  • Seite 20 Inhalt Sicherheitshinweise ........18-19 Einleitung ..........21 Quick Start zur Inbetriebnahme .....22 2.1 Allgemeine Hinweise ......22 2.2 Anschluss der Lautsprecher ....22 Empfehlungen zur Aufstellung ....23-24 3.1 Allgemeine Empfehlungen ......23 3.2 Hochtöner in Ohrenhöhe ......23 3.3 Zweikanal-Stereo ........24 3.4 Mehrkanal (Surround) ......24 Lautsprechereinstellungen .....25-26 4.1 Das Kontrollpanel ........25 4.2 Standby-Taster und LEDs .......25 4.3 Input (allgemeine Lautstärke) ....26...

  • Seite 21: Einleitung

    Beurteilung von Tonaufnahmen erworben, das mit dem Ziel größtmöglicher Perfektion und bestmöglicher Wiedergabequalität entworfen und gefertigt worden ist. Das Modell S3X-H wurde entwickelt für den horizontalen Einsatz im Nah- und Mittelfeldbereich in kleineren und mittelgroßen Regieräumen: im Tonstudio, im Übertragungswagen, bei der Postproduktion. Das aktive Dreiwege-Bassreflexsystem arbeitet mit dem neuen X-ART Hochtöner sowie drei Konuslautsprechern für den...

  • Seite 22: Quick Start Zur Inbetriebnahme

    2. Quick Start zur Inbetriebnahme Allgemeine Hinweise zur Inbetriebnahme Nach dem Auspacken und der Aufstellung des Lautsprechers sollte dieser ca. eine Stunde unangeschlossen „ruhen”, um sich der jeweiligen Raumtemperatur anpassen zu können. Bitte beachten Sie, dass dieser Monitor, abhängig von Pegel und Nutzungsfre- quenz, einige Tage benötigt, um seine optimale Klangqualität zu erreichen.

  • Seite 23: Empfehlungen Zur Aufstellung

    Garantiebestimmungen werden von uns kulant gehandhabt. Hochtöner in Ohrenhöhe Positionieren Sie die Hochtöner möglichst in Ohrenhöhe. Für den Fall, dass Sie die Monitore deutlich über- oder unterhalb Ohrhöhe platzieren müssen, sollten diese entsprechend angewinkelt werden. S3X-H Bedienungsanleitung / deutsch...

  • Seite 24: Zweikanal-Stereo

    3. Empfehlungen zur Aufstellung Zweikanal-Stereo Die gemeinhin günstigste Lautsprecheraufstellung im Zweikanal-Stereobetrieb ist das so genannte ‚Stereo- dreieck’. Die Lautsprecher und der Hörer stehen bzw. sitzen in den Eckpunkten eines gleichseitigen Dreiecks (60°-Winkel). Im Allgemeinen gilt, dass der Abstand der Lautsprecher zueinander dem Hörabstand entsprechen sollte.

  • Seite 25: Lautsprechereinstellungen

    Ihnen gut bekannten Musikaufnahmen, und zudem mit großer Be- hutsamkeit vorzunehmen. Standby-Taster und LEDs Während der Hauptschalter der S3X-H auf der Rückseite zu finden ist, kann vorderseitig zwischen ‘Standby’ und ‘Betrieb’ umgeschaltet werden. Im ‘Standby’-Modus leuchtet der Knopf orange, im Betriebsmodus grün.

  • Seite 26: Input (Allgemeine Lautstärke)

    4. Lautsprechereinstellungen Input (allgemeine Lautstärke) Es gibt zwei Stufenschalter, die die allgemeine Lautstärke beeinflussen: • Der linke Schalter ist für gröbere (Coarse) Einstellungen von -20dB bis +8dB. Er arbeitet in 4dB-Schritten. • Der rechte Schalter ist für feinere (Fine) Einstellungen von -1.5dB bis 2dB.

  • Seite 27: Fehlerbehebung

    5. Fehlerbehebung Alle ADAM Produkte werden nach höchsten Qualitätsstandards gefertigt. Sollte wider Erwarten dennoch ein Problem auftauchen, empfehlen wir, zunächst folgende Maßnahmen durchzuführen: Der Standby-Taster zeigt normalen Betrieb an (grün), es wird aber kein oder nur ein gestörtes Signal ausgegeben: Betrifft das Problem beide Lautsprecher, liegt die Ursache zumeist innerhalb der Signalkette;...

  • Seite 28: Wartung Und Pflege

    ADAM Audio kostenpflichtig erworben werden. 8. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschrän- kung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) und über Elektro- und Elektronik-Altgeräte (WEEE). Die Produkte müssen entsprech- end diesen Richtlinien recycelt bzw.

  • Seite 29: Konformitätsbescheinigung

    9. Konformitätsbescheinigung Wir, die ADAM Audio GmbH mit dem eingetragenen Firmensitz in der Ederstr. 16, 12059 Berlin, Deutschland, erklären hiermit eigenverantwortlich, dass das Produkt S3X-H den folgenden Normen entspricht: EN 61000-6-1 : 2001 EN 61000-6-3 : 2001 EN 55020 : 2002 EN 55013 : 2001 Ebenfalls stimmt es überein mit der EU General Product Safety 2001/95/EC, und richtet...

  • Seite 30: Garantie

    10. Garantie 10.1 Die ADAM Audio GmbH gewährt auf Ihre aktiven Lautsprecher eine beschränkte Garantie von 5 Jahren. Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen, gelten folgende Bedigungen für die Inanspruchnahme der Garantie:...

  • Seite 31: Technischen Daten

    Höhe x Breite x Tiefe 280 x 530 x 320 mm / 11“ x 21“ x 12.5“ Garantie 5 Jahre Betriebstemperatur 0° C to 40° C Lagertemperatur -30° C to 70° C Luftfeuchtigkeit Max. 90 % nicht kondensierend S3X-H Bedienungsanleitung / deutsch...
  • Seite 32 +49 30-863 00 97-0 ADAM Audio China Follow us on Twitter fax: +49 30-863 00 97-7 email: info@adam-audio.com email: china-info@adam-audio.com S3X-H Manual/Bedienungsanleitung. Version 11.2013 English/deutsch. All data subject to change without prior notice. Änderung der technischen Daten ohne Vorankündigung vorbehalten.
