Inhaltszusammenfassung für Adam ANF10

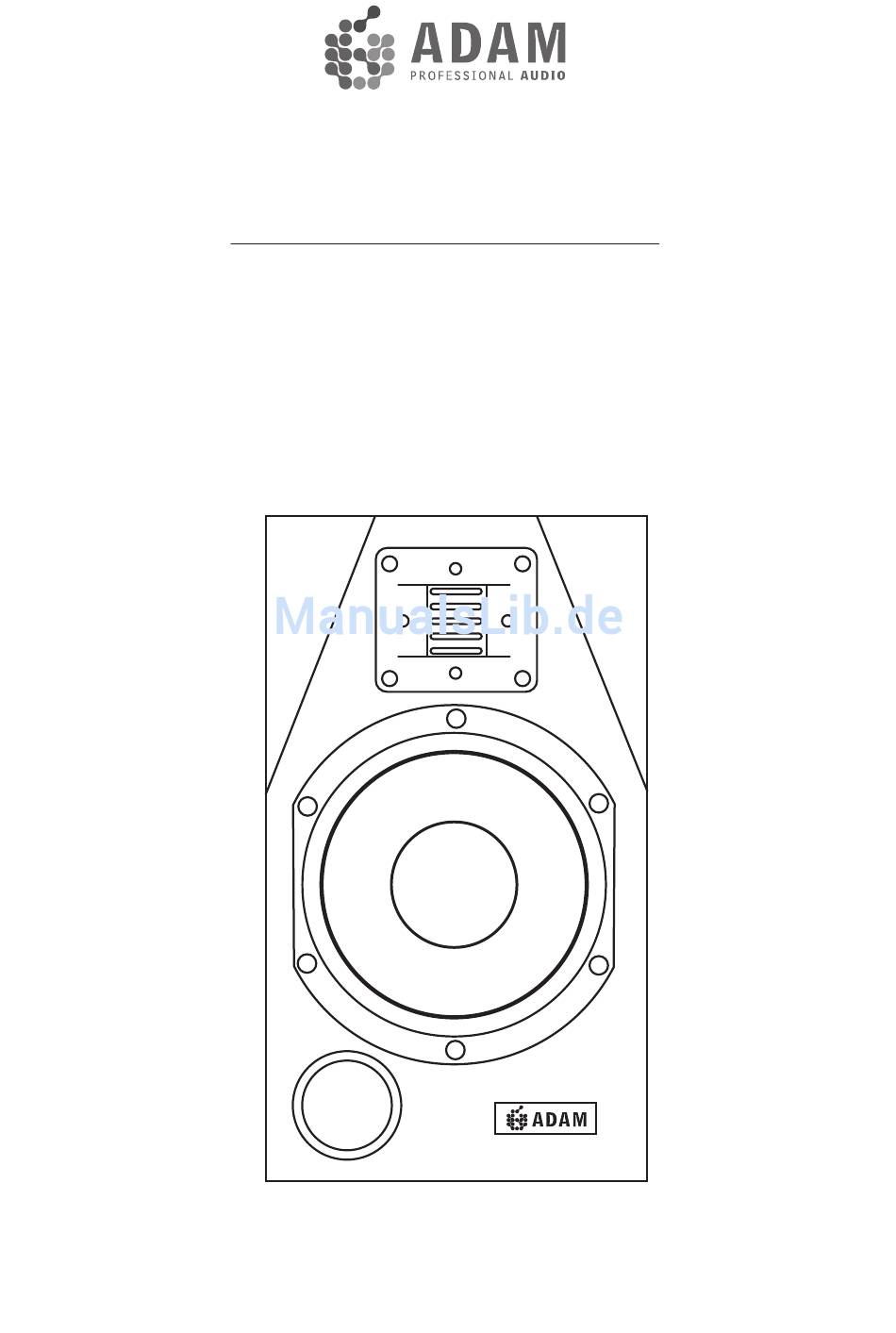

- Seite 1 ANF10 Nearfield Monitor Operation manual / Bedienungsanleitung English / deutsch...

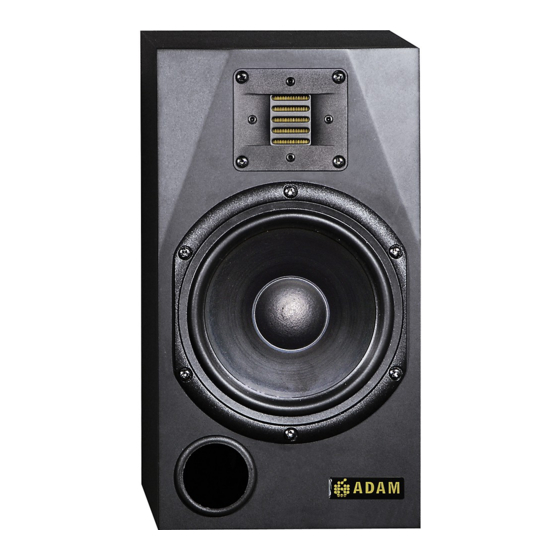

- Seite 2 The ANF10 is a two-way ported active system that uses a single ART tweeter, ensuring full compatibility with the latest expanded high frequency resolution media formats, and a conventional bass/midrange driver below the crossover frequency of 1.8 kHz.
-
Seite 3: Inhaltsverzeichnis
Table of contents Safety Instructions ......4 Quick Start ........5 Important Information ....5 Quick Start ANF10 ......5 Speaker Placement ......6-8 Vertical set up ........6 Horizontal set up ......6 Tweeter at height of ears ....7 The Stereo Triangle ......7 Surround placement ......8 Mecanical adjustments ....8... -
Seite 4: Safety Instructions
Safety Instructions Please read the following safety instructions before setting up your system. Keep the instructions for future reference. Please heed the warnings and follow the instructions. There are no user-serviceable parts inside. Refer servicing to qualified service personnel. Always switch off your entire system before connecting or disconnecting any cables, or when cleaning any components. -
Seite 5: Quick Start
Quick Start Important Information for set up After having unpacked your loudspeaker, please allow the system to accli- mate to the temperature of the room. Please do not connect the speaker for approximately an hour. We recommend using high quality cables to guarantee optimal performance. It is important to ensure the speakers stand firmly on a solid ground! We recommend not to damage the package and to retain it. -
Seite 6: Speaker Placement
Please make sure that there are no obstacles in the way from the monitor to your ears. You should be able to see the speakers completely. Vertical set up The ANF10 has been designed for a vertical set up. The speakers must be positioned on a firm ground or a stand. -
Seite 7: Tweeter At Height Of Ears
Speaker Placement Tweeter at the height of ears The Tweeter should be positioned approximately at the height of your ears. In case you need to position the speaker in a significant lower or higher position, the monitor should be angled accordingly. fig 3: Tweeter at height of ears / speaker angling The Stereo Triangle If the loudspeaker is going to be used for stereo applications, the optimum... -
Seite 8: Surround Placement
Speaker Placement Surround Placement Speaker positioning for multi-channel stereo purposes is ideally based on a circle with speakers placed at 0° (Center), 30° (Front Right), 110° (Rear Right), 250° (Rear Left), 330° (Front Left), with the listener being the circle’s center (Radius between 0.7-2.0 m). -
Seite 9: Maintenance
Experience has shown that it is very difficult to avoid damage if you have to send them with- out these. ADAM Audio can not be held responsible for damages due to im- proper packaging. -
Seite 10: Limited Warranty
Warranty ADAM Audio GmbH provides a five year limited warranty for this product. If anything goes wrong with this product due to manufacturing defects, ADAM Audio and its national distributors will provide repair free of charge (exclu- sions may apply) and replacement parts. -
Seite 11: Technical Data
Technical Data Tweeter ART Tweeter Equivalent diaphragm ø 71 cm Diaphragm ø 9,5 cm Velocity transformation. Diaphragm weight 0,17 g Woofer coated paper Basket ø 180 mm (7“) Voice coil ø 25 mm Power handl. cont./music 60/90 W Frequency response ± 3 dB 50 Hz - 35 kHz THD >... - Seite 13 ANF10 Nahfeldmonitor Bedienungsanleitung deutsch...
-
Seite 14: Einleitung
Raum sowie die Eigenschaften des Hörraums selbst sind von größerer Bedeutung für das Gesamtergebnis als bisweilen vermutet. Das Modell ANF10 ist ein kompakter Nahfeldmonitor für den Einsatz in kleinen Regieräumen: im Tonstudio, im Übertragungswagen, bei der Postproduktion - überall dort, wo klangliche Kompromisse auch bei geringen Abmessungen unerwünscht sind. - Seite 15 Inhalt Sicherheitshinweise ........16 Quick Start zur Inbetriebnahme ....17 2.1 Allgemeine Hinweise .......17 2.2 Quick Start / Inbetriebnahme ....17 Empfehlungen zur Aufstellung ....18-20 3.1 Vertikale Aufstellung .......18 3.2 Horizontale Aufstellung ......18 3.3 Hochtöner in Ohrenhöhe ......19 3.4 Zweikanal Stereo ........19 3.5 Mehrkanal (Surround) ......20 3.6 Mechanische Eingriffe ......20 Wartung und Pflege .........21 Transport / Verpackung ......21...
-
Seite 16: Sicherheitshinweise
Sicherheitshinweise Bitte versuchen Sie auf keinen Fall, dieses Produkt selbst zu reparieren und wenden Sie sich bei einem Problemfall an Ihren ADAM Vertragshändler oder direkt an uns. Wir helfen gerne! Bitte beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihre neuen Lautsprecher in Betrieb nehmen. Bewahren Sie diese Hinweise an einem sicheren Ort auf für ein späteres Nachschlagen. -
Seite 17: Quick Start Zur Inbetriebnahme
Quick Start zur Inbetriebnahme Allgemeine Hinweise zur Inbetriebnahme Nach dem Auspacken und der Aufstellung des Lautsprechers sollte dieser ca. eine Stunde unangeschlossen ‚ruhen’, um sich der jeweiligen Raumtempera- tur anpassen zu können. Bitte beachten Sie, dass dieser Monitor, abhängig von Pegel und Nutzungsfre- quenz, einige Tage benötigt, um seine optimale Klangqualität zu erreichen. -
Seite 18: Empfehlungen Zur Aufstellung
„scheppert“. Abbildung 1: Vertikale Aufstellung Horizontale Aufstellung Sollten Sie die Monitore horizontal plazieren, beachten Sie bitte: Für eine genaue Stereoabbildung ist es nötig, dass die ANF10 spiegelsymmetrisch angeordnet werden, also entweder: or so: Abbildung 2: spiegelsymmetrische Anordnung... -
Seite 19: Hochtöner In Ohrenhöhe
Empfehlungen zur Aufstellung Hochtöner in Ohrenhöhe Positionieren Sie die Hochtöner möglichst in Ohrenhöhe. Für den Fall, dass Sie die Monitore deutlich über- oder unterhalb Ohrhöhe platzieren müssen, sollten diese entsprechend angewinkelt werden. Abbildung 3: Hochtöner in Ohrenhöhe Zweikanal Stereo Die gemeinhin günstigste Lautsprecheraufstellung im Zweikanal-Stereobe- trieb ist das so genannte ‚Stereodreieck’. -
Seite 20: Mehrkanal (Surround)
Empfehlungen zur Aufstellung Mehrkanal Stereo (Surround) Die Aufstellung der Lautsprecher in einem Mehrkanal-Stereo-Setup sollte sich idealerweise an einem Kreis orientieren. Die Lautsprecher werden an den Winkelpositionen 0° (Center), 30° (Front Rechts), 110° (Rear Rechts), 250° (Rear Links) und 330° (Front Links) platziert. Der Zuhörer sitzt in der Kreismitte, die in diesem Fall einen Radius zwischen 0,7 und 2,0 Meter aufweisen sollte. -
Seite 21: Wartung Und Pflege
Für Schäden, die von unzureichenden Verpackungsmaßnahmen herrühren, kann ADAM Audio nicht haftbar gemacht werden. Sollte für einen Transport die Originalverpackung nicht mehr zur Verfügung stehen, kann eine neue von ADAM Audio kostenpflichtig erworben werden. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elek-... -
Seite 22: Garantie
Sie sich bitte an den Händler, bei dem das Gerät gekauft wurde. Wenn das Gerät in einem anderen Land benutzt wird, wenden Sie sich bitte an den nationalen ADAM Audio Vertrieb des jeweiligen Landes oder direkt an ADAM Audio. Die Adressen unserer Vertriebsgesellschaften erfahren Sie auf... -
Seite 23: Technischen Daten
Technische Daten Hochtöner ART Hochtöner Äquivalente Membranfläche 71 cm Membrandurchmesser 9,5 cm Geschwindigkeitstransform. Membrangewicht 0,17 g Tieftöner beschichtetes Papier Korb ø 180 mm (7“) Schwingspule ø 25 mm Belastbarkeit Dauer/Musik 60/90 Watt Frequenzgang ± 3 dB 50 Hz - 35 kHz THD >... - Seite 24 ADAM Audio GmbH Lobeckstr. 36 | 10969 Berlin-Germany phone: +49 30-863 00 97-0 fax: +49 30-863 00 97-7 email: info@adam-audio.com ADAM Audio USA 31312 Via Colinas Unit 108 | Westlake Village | CA, 91362 phone: +1 818-991 3800 fax: +1-818-991 3808 email: usa@adam-audio.com...
