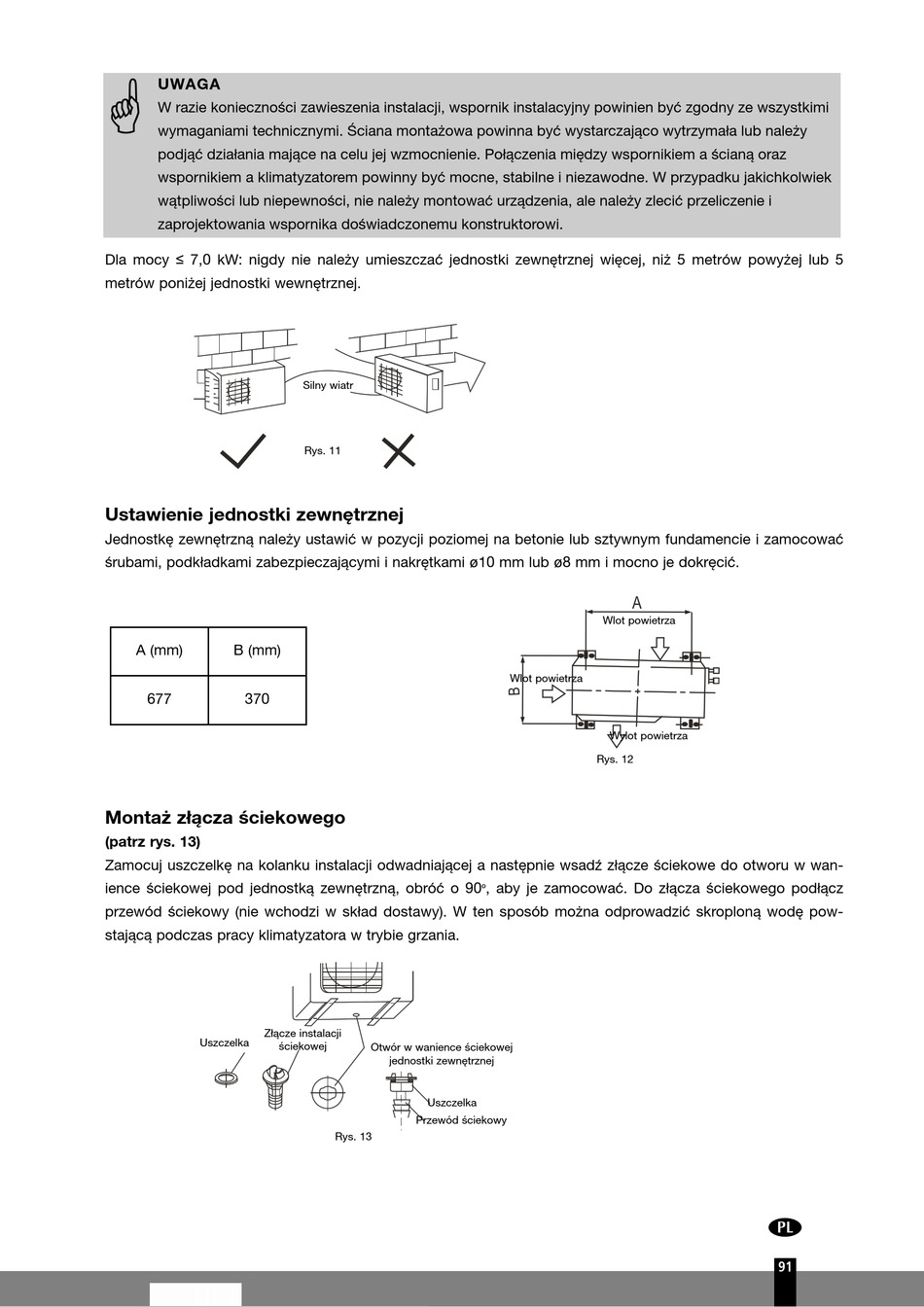

Zibro SM 13 Installationshandbuch Seite 91

UWAGA
W razie konieczności zawieszenia instalacji, wspornik instalacyjny powinien być zgodny ze wszystkimi
wymaganiami technicznymi. Ściana montażowa powinna być wystarczająco wytrzymała lub należy
podjąć działania mające na celu jej wzmocnienie. Połączenia między wspornikiem a ścianą oraz
wspornikiem a klimatyzatorem powinny być mocne, stabilne i niezawodne. W przypadku jakichkolwiek
wątpliwości lub niepewności, nie należy montować urządzenia, ale należy zlecić przeliczenie i
zaprojektowania wspornika doświadczonemu konstruktorowi.
Dla mocy ≤ 7,0 kW: nigdy nie należy umieszczać jednostki zewnętrznej więcej, niż 5 metrów powyżej lub 5
metrów poniżej jednostki wewnętrznej.
Ustawienie jednostki zewnętrznej
Jednostkę zewnętrzną należy ustawić w pozycji poziomej na betonie lub sztywnym fundamencie i zamocować
śrubami, podkładkami zabezpieczającymi i nakrętkami ø10 mm lub ø8 mm i mocno je dokręcić.
A (mm) B (mm)
677 370
Montaż złącza ściekowego
(patrz rys. 13)
Zamocuj uszczelkę na kolanku instalacji odwadniającej a następnie wsadź złącze ściekowe do otworu w wan-
ience ściekowej pod jednostką zewnętrzną, obróć o 90
przewód ściekowy (nie wchodzi w skład dostawy). W ten sposób można odprowadzić skroploną wodę pow-
stającą podczas pracy klimatyzatora w trybie grzania.
Złącze instalacji
Uszczelka
ściekowej
Silny wiatr
Rys. 11
Otwór w wanience ściekowej
jednostki zewnętrznej
Uszczelka
Przewód ściekowy
Rys. 13
Wlot powietrza
Wlot powietrza
Wylot powietrza
Rys. 12
o , aby je zamocować. Do złącza ściekowego podłącz
:
