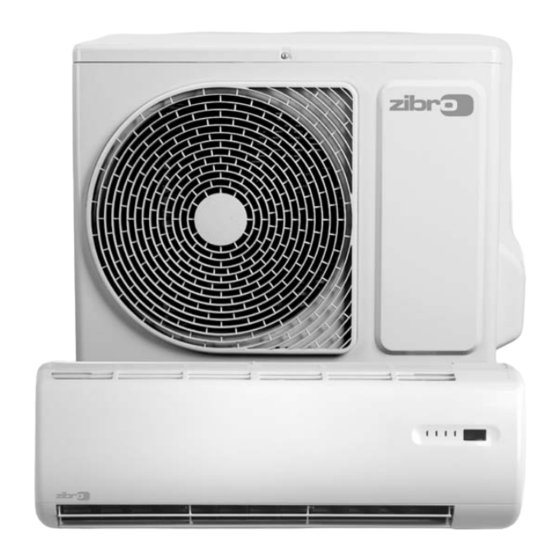

- Seite 1 S(C) 30xx Installation Manual INSTALLATIONS HANDBUCH MANUAL DE INSTALACIÓN MANUEL D’INSTALLATION INSTALLATION MANUAL INSTALLATIEHANDLEIDING INSTRUKCJA MONTAŅU...
- Seite 2 Nachlässigkeit oder durch Handlungen entstanden sind, die von den in dieser Anleitung beschriebenen Handlungen abweichen. • Tragen Sie immer die richtige persönliche Schutzausrüstung wie Schutzbrille, Mundschutz, Gehörschutz, Handschuhe usw. Internet: Sie können die aktuellste Version der Bedienungs- / Installationsanleitung unter www.zibro.com herunter- laden.
- Seite 3 INHALT SICHERHEITSMASSNAHMEN INSTALLATION VON GERÄTEN FÜR DEN INNEN- UND AUSSENBEREICH ELEKTRISCHER ANSCHLUSS TESTBETRIEB WARNUNG! Wenn Sie nicht über entsprechende Erfahrung mit Elektrik, Elektronik, Kältemitteln und Mechanik und die entsprechende Befugnis verfügen, dürfen Sie das Gerät nicht selbst einbauen, ausbauen bzw. wieder einbauen. •...
- Seite 4 SICHERHEITSMASSNAHMEN Folgende Punkte sollten aus Sicherheitsgründen immer eingehalten werden: • Lesen Sie die folgende WARNUNG vor der Installation der Klimaanlage. • Befolgen Sie die hier aufgeführten Vorsichtsmaßnahmen, da sie wichtige Punkte in Bezug auf Ihre Sicherheit enthalten. • Heben Sie diese Anweisungen nach dem Lesen zusammen mit dem Benutzerhandbuch an einem siche- ren Ort auf, um später darin Informationen nachschlagen zu können.
- Seite 5 VORSICHTSMASSNAHMEN Achten Sie darauf, dass das Gerät immer richtig geerdet ist und installieren Sie einen Fehlerstromschutzschalter. Wenn keine Erdung vorhanden ist, könnten Sie einen elektrischen Schlag bekommen. Ändern Sie nie die Länge des Netzkabels. Benutzen Sie kein Verlängerungskabel. Hierdurch könnten Sie einen elektrischen Schlag bekommen oder es könnte Brand entstehen. Installieren Sie das Gerät nicht an Orten, an denen brennbare Gase entweichen.
- Seite 6 Gerät für den Außenbereich • Vergewissern Sie sich, dass die Wärmestrahlung des Verdampfers nicht behindert ist, wenn über dem Gerät für den Außenbereich eine Markise gebaut ist, um direkte Sonneneinstrahlung oder Regenwasser auf dem Gerät zu vermeiden. • Achten Sie darauf, dass hinter dem Gerät und links daneben ein Abstand von mindestens 30 cm vor- handen ist.
- Seite 7 IM LIEFERUMFANG ENTHALTENE BAUTEILE (für S 30xx Geräte) Nummer Name des Zubehörs Menge Installationsplatte Klemmbefestigung Blechschraube ‘A’ ST 3,9 x 25 Dichtring Verbindungsstück für das Entleeren Seite mit Ø 6,35 Flüssigkeit Verbindende Rohrvorrichtung Ø 9,53 (< 3,5 kW-Modell) Nicht enthalten Seite mit Ø...
- Seite 8 VORSICHT • Achten Sie darauf, dass links und rechts neben dem Gerät für den Innenbereich ein Abstand von mehr als 12 cm vorhanden ist. Das Gerät für den Innenbereich sollte mindestens 15 cm von der Decke entfernt angebracht werden. • Verwenden Sie ein Metallsuchgerät, um Nägel in den Wänden aufzuspüren und um somit eine unnötige Beschädigung der Wand zu vermeiden.
- Seite 9 S 3025 SC 3025 S 3032 SC 3032...
- Seite 10 S 3050 SC 3050 Fig. 4 Wand außen innen ≥5° Fig. 5 2. Bohren Sie ein Loch in die Wand. Bestimmen Sie anhand der Zeichnung in Abbildung 5 die Lochpositionen und bohren Sie ein Loch (≥ 85 mm für SC30xx / ≥ 65 mm für S 30xx) tief in die Wand, wobei das gebohrte Loch leicht zur Außenseite hin schräg verläuft.
- Seite 11 Fig. 6 Blockieren Sie den Wasserfluss nicht Legen Sie das Ende des durch eine Steigung im Schlauch. Ablaufschlauchs nicht in Wasser. Isolieren Sie das Anschlussteil des Ablaufschlauchs beim Anschluss mit einem Abschirmrohr und lassen Sie den Ablaufschlauch nicht durchhängen. Oberer Haken Unterer Haken Polstermaterial Fig.
- Seite 12 Gerät für den Innenbereich Umriss des Geräts für den Auffangbereich Verbindungsrohr Innenbereich Rohrbereich Verbindungs- kabel Verbindungsrohr Wickelband Ablaufschlauch Fig. 9 Fig. 10 Installation des Geräts für den Innenbereich (für S 30xx Geräte) Installieren Sie die Rohre wie gezeigt hinten links und hinten rechts. Biegen Sie das zu verlegende Verbin- dungsrohr in einer Höhe von 43 mm oder weniger von der Wand entfernt.
- Seite 13 VORSICHT • Achten Sie darauf, dass die Rohre von der Rückseite des Geräts für den Innenbereich nichts ablassen. • Lassen Sie den Ablaufschlauch nicht durchhängen. • Isolieren Sie beide Hilfsrohre gegen Wärme. • Achten Sie darauf, dass sich der Ablaufschlauch an der tiefsten Stelle der Gruppierung befindet. Wird er oberhalb positioniert, kann die Ablasswanne im Inneren des Geräts überlaufen.
- Seite 14 Verbinden Sie das Verbindungsstück für das Entleeren mit dem Ablaufschlauch (nicht im Lie- ferumfang enthalten). Damit kann Kondenswasser, das während des Heizmodus der Klimaanlage erzeugt wird, abgelassen werden. 3.03 www.zibro.com/download Seal Drain joint Base pan hole of outdoor unit S1825 - S1833 - S1847 Installation &...
- Seite 15 VORSICHT Tragen Sie zu Ihrer eigenen Sicherheit beim Anschließen der Schläuche immer eine Schutzbrille und Schutzhandschuhe. Für SC 30xx Geräte Siehe ‘Quick Installation Guide’. Fig. 16 Trennen der Steckerteile: 1. Schritt: Schalten Sie das Wechselstromgerät aus und ziehen Sie die Netzschnur aus der Wandsteckdose. 2.
-
Seite 16: Elektrischer Anschluss
ANSCHLUSS DES KÜHLMITTELROHRS (für S 30xx Geräte) • Richten Sie die Mitte der Rohre zueinander aus. • Schrauben Sie die Überwurfmutter gut mit den Fingern an und drehen Sie diese dann mit einem Schraubenschlüssel und einem Drehmomentschlüssel wie gezeigt fest (siehe Abb. 18 und Abb. 19). •... - Seite 17 Eingangsnennspannung Modell Stromversorgung Abmessung Netzkabel (Schalter/Sicherung) ≥ 2,4 kW 230V~50Hz 2,5 mm HINWEIS! Die Anschlussspannung sollte mit der Nennspannung der Klimaanlage übereinstimmen. Schließen Sie das Kabel ans Innengerät (nur für SC 30xx-Geräte) Ein 4,5 Meter langes Kabel für die elektrische Befestigung zwischen Innen- und Außengerät ist im Lieferumfang enthalten und befindet sich in der Verpackung der Kühlleitungen.
- Seite 18 Anschließen des Kabels an das Außengerät (für S 30xx Geräte) Die Anschlusskabel von Innen- und Außengerät sind an die Anschlussklemmen der Anschlussplatte angeschlossen, mit Ausnahme des Massekabels (gelb/grün), nur die weißen Steckverbinder liegen frei. Entfernen Sie den Deckel des Steuergeräts vom Außengerät, indem Sie die Schraube lockern. (Abb.
- Seite 19 Schließen Sie das Kabel am Gerät für den Außenbereich an (siehe Abb. 24) Entfernen Sie die elektrischen Bauteile vom Gerät für den Außenbereich. Schließen Sie die Verbindungskabel an die Anschlüsse auf dem Anschlussblock der Geräte für den Innen- und Außenbereich an, die über die entsprechenden Nummern verfügen. Bilden Sie eine Schlaufe der Verbindungskabel der Geräte für den Innen- und Außenbereich wie in der Zeichnung gezeigt, um das Eindringen von Wasser zu verhindern.
-
Seite 20: Test Running
PRÜFUNG DER ELEKTRISCHEN SICHERHEIT UND GASLECKPRÜFUNG Es empfiehlt sich, die folgenden Sicherheitskontrollen durchzuführen. Prüfung der elektrischen Sicherheit Führen Sie die Prüfung der elektrischen Sicherheit durch, nachdem die Installation abgeschlossen ist. Isolationswiderstand Der Isolationswiderstand muss mehr als 2 MΩ betragen. Erdung Nach den Erdungsarbeiten messen Sie den Erdungswiderstand durch Sichtprüfung und durch ein Erdungswiderstand-Testgerät. - Seite 22 Jos haluat huoltoapua, lisätietoja tai laitteen kanssa tulee ongelmia, tutustu verkkosivustoon osoitteessa www.zibro.com tai kysy neuvoa PVG kuluttajapalvelukeskuksesta (www.zibro.com). If you need information or if you have a problem, please visit the our website (www.zibro.com) or contact our sales support (you find its phone number on www.zibro.com) Per informazioni e in caso di problemi, visitate il sito Web www.zibro.com oppure contattate il Centro Assistenza Clienti (per conoscere il numero...
