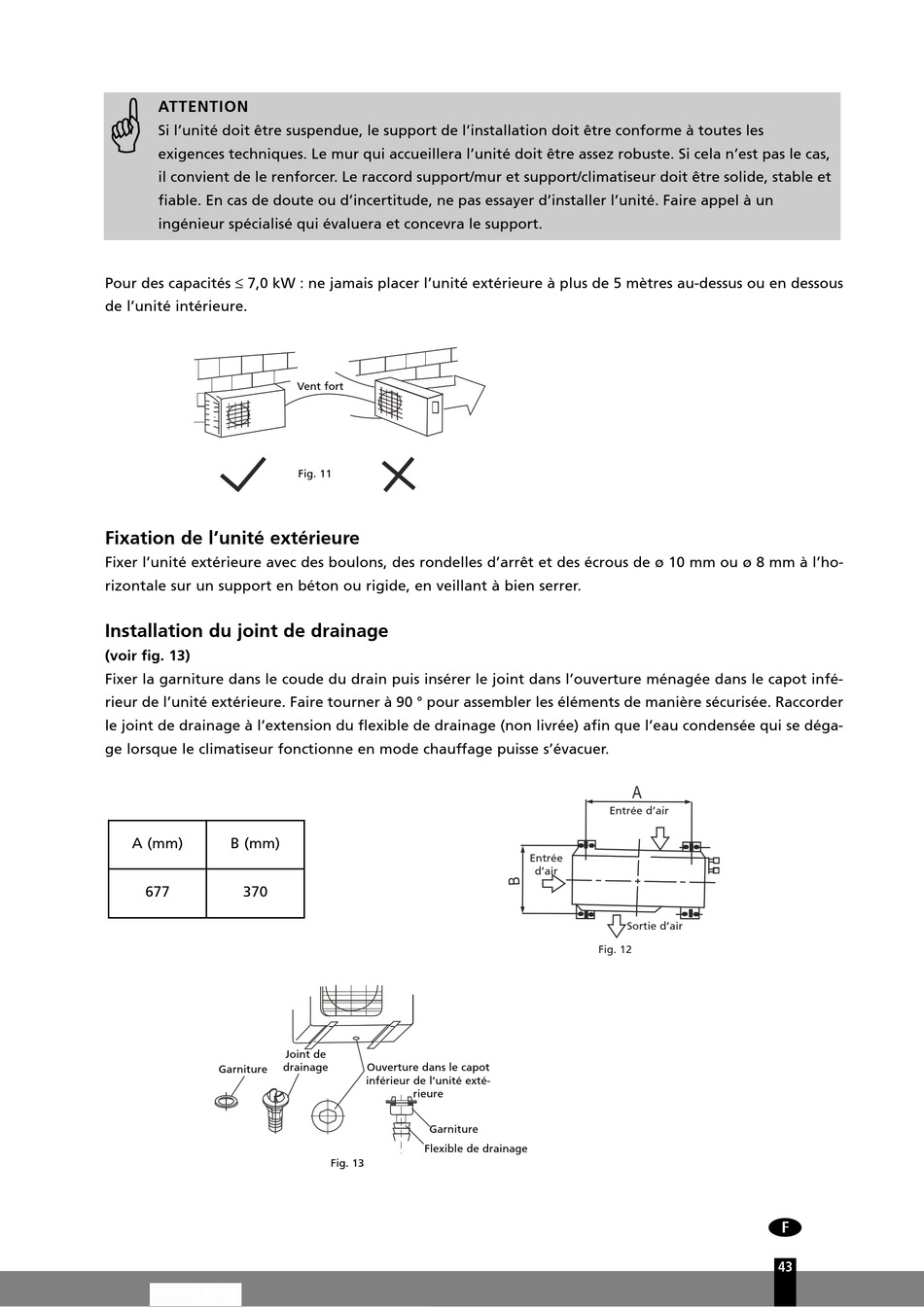

ATTENTION
Si l'unité doit être suspendue, le support de l'installation doit être conforme à toutes les
exigences techniques. Le mur qui accueillera l'unité doit être assez robuste. Si cela n'est pas le cas,
il convient de le renforcer. Le raccord support/mur et support/climatiseur doit être solide, stable et
fiable. En cas de doute ou d'incertitude, ne pas essayer d'installer l'unité. Faire appel à un
ingénieur spécialisé qui évaluera et concevra le support.
Pour des capacités ≤ 7,0 kW : ne jamais placer l'unité extérieure à plus de 5 mètres au-dessus ou en dessous
de l'unité intérieure.
Fixation de l'unité extérieure
Fixer l'unité extérieure avec des boulons, des rondelles d'arrêt et des écrous de ø 10 mm ou ø 8 mm à l'ho-
rizontale sur un support en béton ou rigide, en veillant à bien serrer.
Installation du joint de drainage
(voir fig. 13)
Fixer la garniture dans le coude du drain puis insérer le joint dans l'ouverture ménagée dans le capot infé-
rieur de l'unité extérieure. Faire tourner à 90 ° pour assembler les éléments de manière sécurisée. Raccorder
le joint de drainage à l'extension du flexible de drainage (non livrée) afin que l'eau condensée qui se déga-
ge lorsque le climatiseur fonctionne en mode chauffage puisse s'évacuer.
A (mm)
B (mm)
677
370
Garniture
Vent fort
Fig. 11
Joint de
drainage
Ouverture dans le capot
inférieur de l'unité exté-
rieure
Garniture
Flexible de drainage
Fig. 13
Entrée d'air
Entrée
d'air
Sortie d'air
Fig. 12
3
43
