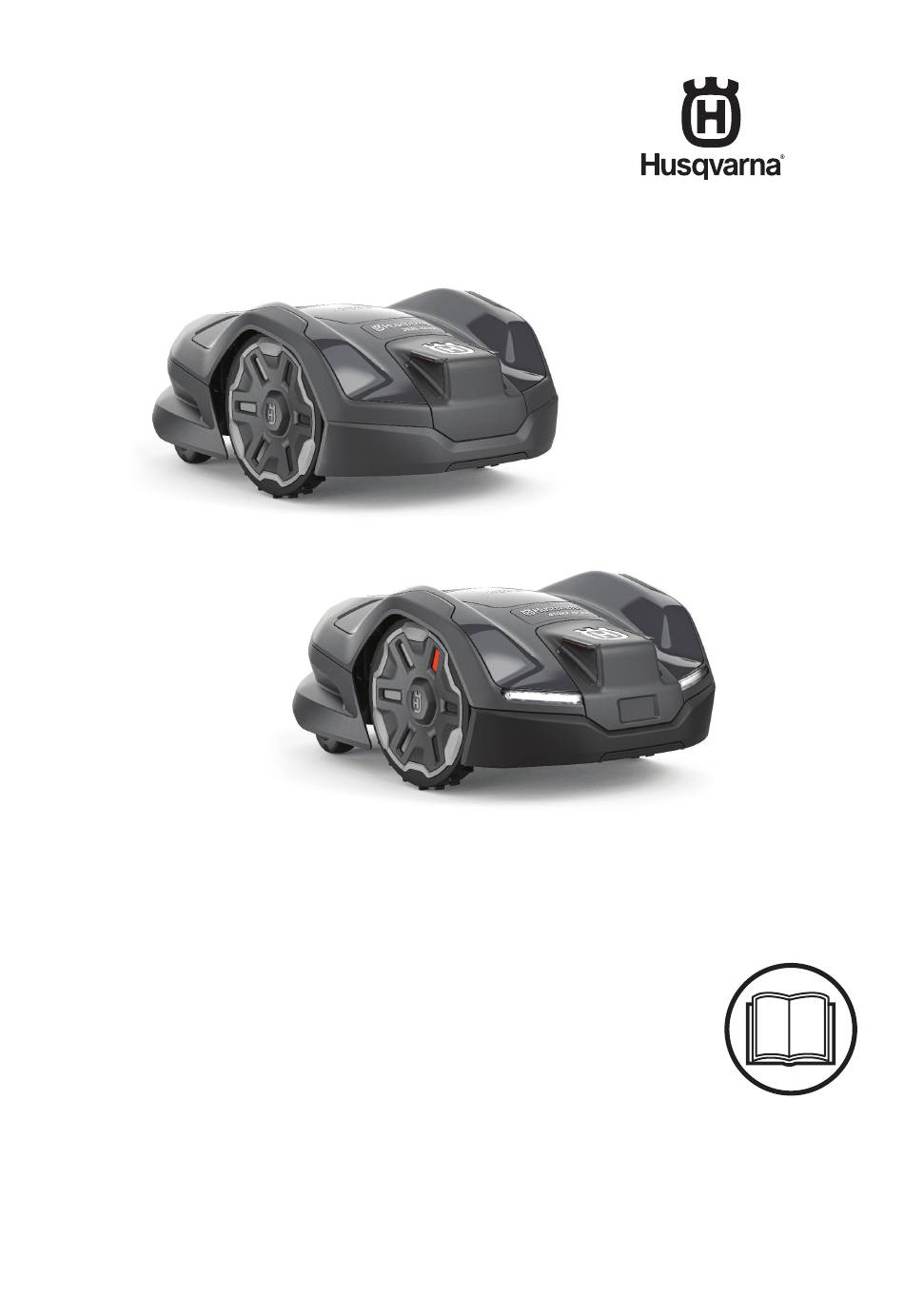

- Seite 1 Bedienungsanweisung ® HUSQVARNA AUTOMOWER 305E/310E/405XE/410XE DE, Deutsch NERA Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen...
- Seite 2 Inhalt 5.3 Muster..............35 1 Sicherheit 5.4 Betrieb..............36 1.1 Sicherheitsdefinitionen.......... 3 5.5 Installationseinstellungen........37 1.2 Allgemeine Sicherheitshinweise......3 5.6 Zubehör...............38 1.3 Sicherheitshinweise für die Installation....4 5.7 Allgemein............39 1.4 Sicherheitshinweise für den Betrieb......4 5.8 Sicherheit............39 1.5 Sicherheitshinweise für die Wartung.....5 ®...
- Seite 3 1 Sicherheit 1.1 Sicherheitsdefinitionen • Das Gerät darf nur mit der von Husqvarna empfohlenen Ausstattung verwendet werden. Warnungen, Vorsichtsmaßnahmen und Hinweise Andere Verwendungsarten sind nicht zulässig. werden verwendet, um auf besonders wichtige Teile der • Um Schäden am Gerät und Unfälle an Bedienungsanleitung hinzuweisen.
- Seite 4 Neutralisationsmittel. Wenn ätzende Flüssigkeit benutzen. in Ihre Augen kommt, sollten Sie ärztliche Hilfe suchen. • Verwenden Sie nur die von Husqvarna • Installieren Sie die Ladestation einschließlich empfohlenen Originalakkus. Die Gerätesicherheit Zubehör nicht an einer Stelle, die sich unterhalb kann nur bei der Verwendung von oder in einer Entfernung von 60 cm/24 Zoll oder...
- Seite 5 Kinder oder Tiere, in der Nähe benutzen. Das Gerät des Arbeitsbereichs befinden. Siehe ausschalten (OFF) auf Seite 42 . Husqvarna empfiehlt, das Gerät so einzustellen, dass es • Lithium-Ionen-Akkus können explodieren oder nur dann arbeitet, wenn der Arbeitsbereich keine Feuer verursachen, wenn sie demontiert, Aktivität aufweist.
- Seite 6 6 - Sicherheit 2369 - 003 -...
- Seite 7 Die Seriennummer und die Artikelnummer befinden sich auf dem Typenschild und auf dem Karton des Geräts. • Registrieren Sie Ihr Gerät unter www.husqvarna.com. Geben Sie die Seriennummer des Geräts, die Artikelnummer und das Kaufdatum ein, um Ihr Gerät zu registrieren.
- Seite 8 2.4 Geräteübersicht Automower® Automower® 305E/310E NERA 405XE/410XE NERA Typenschild Display Obere Abdeckung START-Taste Vorderräder 10. Jog-Rad Gerätegehäuse 11. STOP-Taste ™ EPOS -Hub 12. Klingentellerschutz Radar 13. Hinterräder Scheinwerfer 14. Gleitplatte Befindet sich unter der oberen Abdeckung. ® Nur für Automower 405XE/410XE NERA.
- Seite 9 15. Chassis mit Elektronik, Akku und Motoren WARNUNG: Lesen Sie die 16. EdgeCut-Klingenteller Bedienungsanleitung, bevor 17. Hauptklingenteller Sie das Gerät in Betrieb neh- men. 18. Handgriff 19. Kontaktplatten WARNUNG: Deaktivieren Sie 20. LED Anzeigelampe der Ladestation das Gerät vor Wartungsarbei- 21.
- Seite 10 Nehmen Sie keine Änderungen am Niederspannungskabel vor. Das Gerät wurde angehalten. Verwenden Sie weder Heckenschere noch Rasentrimmer in der Nähe des Niederspannungskabels. Es ist ein Fehler aufgetreten. 2.6 Symbole am Akku WARNUNG: Lithium-Ionen-Akkus können explodieren oder Feuer verursachen, wenn sie zerlegt, kurzgeschlossen oder Schnitthöhe des Geräts.
- Seite 11 ® 2.8 Überblick über die Menüstruktur in Automower Access 2.8.1 Symbole im Hauptmenü für Verbinden ® Automower Access Verbinden können Sie Im Menü ® Bluetooth aktivieren und einen Schnitthöhe Kopplungsvorgang mit Ihrem Mobilgerät Schnitthöhe können Sie die Im Menü durchführen. Schnitthöhe des Geräts einstellen.
- Seite 12 ™ Zeitplan EPOS -Aktion Der Status lautet erforderlich . Das Gerät hat eine genaue Zeitplan lassen sich die Im Untermenü Position, aber es ist notwendig, das Gerät Zeitplan -Einstellungen vornehmen. Die manuell oder automatisch zu bedienen, -Einstellungen werden in der Zeitplan um eine genaue Richtung zu erhalten.
- Seite 13 ® Husqvarna Cloud unterstützt. Bitte setzen Sie sich für Installation des Geräts das Kapitel über weitere Informationen mit Ihrem Husqvarna Vertreter vor Sicherheit, und machen Sie sich damit Ort in Verbindung. vertraut. Um eine Installation zu erstellen, wird das Gerät mit ®...
- Seite 14 Mähroboter, der den Rasen automatisch mäht. Satellitensignale • Ladestation, die das Gerät lädt. Referenzstation • Netzteil, das an die Ladestation und an eine 100– 240 V-Steckdose angeschlossen wird. ® Husqvarna Cloud • Referenzstation , die Satellitensignale empfängt Korrekturdaten und Korrekturdaten an den Mähroboter sendet. Ladestation ®...
- Seite 15 Lassen Sie genügend Platz vor der Ladestation. Begrenzung und Referenzstation zu verlegen sind. Hinweis: • Markieren Sie auf der Skizze die Position Husqvarna empfiehlt, vor der der Ladestation, des Wartungspunkts, der Ladestation mindestens 6 m/20 ft. (C) frei zu Transportwege, der virtuellen Begrenzungen, lassen.
- Seite 16 • Wenn der Arbeitsbereich 2 Teile hat, die durch nicht auf Kies in Betrieb. einen steilen Hang getrennt sind, empfiehlt Husqvarna, die Ladestation im unteren Bereich • Für einen sicheren und geräuscharmen Betrieb aufzustellen. sollten Sie um alle Hindernisse wie Bäume,...
- Seite 17 Hinweis: Bäume oder Baumgruppen mit Baumkronen mit einem Durchmesser von mehr als 4 m/13 ft. (A) können dafür sorgen, dass das Gerät vorübergehend stoppt. Kleinere Bäume stören in der Regel nicht den Betrieb des Geräts. • Bei L-förmigen Gebäuden sollten Sie die virtuelle Begrenzung in einem Mindestabstand (C) von 1.5 m/5 ft.
- Seite 18 Erstellen Sie keinen der Außenkante des Hangs. ausgeschlossenen Bereich (B) innerhalb des • Husqvarna empfiehlt, das systematische Arbeitsbereichs, um zu verhindern, dass das Gerät Schnittbild gerade den Hang hinauf verlaufen zu in bestimmte Teile des Arbeitsbereichs gelangt. lassen, um Schäden am Gras zu vermeiden.
- Seite 19 • Verlängern Sie das Begrenzungskabel im Hinweis: Verwenden Sie das Begrenzungskabel Arbeitsbereich, wenn sich das Gerät nicht aus nicht, um den Arbeitsbereich zu erweitern. dem Bereich mit dem Begrenzungskabel bewegen kann. 3.10 Installation des Geräts 3.10.1 Installationswerkzeuge • Sechskantschlüssel, 8 mm. Im Lieferumfang enthalten.
- Seite 20 Mindesthöhe von 30 cm/12 Zoll. Mobilgerät herunter. ® Erstellen Sie in der Automower Connect-App ein Husqvarna Konto und befolgen Sie die Anweisungen. Geben Sie den werksseitigen PIN-Code auf dem Gerät ein: 1234. 20 - Installation mit virtueller Begrenzung 2369 - 003 -...
- Seite 21 Meine Mäher und fügen Sie dann das Gerät hinzu. ® Befolgen Sie die Anweisungen in der Automower Connect-App. Hinweis: Husqvarna empfiehlt, den werkseitigen PIN-Code in der App zu ändern und durch einen neuen PIN-Code zu ersetzen. 3.10.5 Installation des EPOS-Plug-in Befolgen Sie die Anweisungen zur Installation in der ®...
- Seite 22 Installieren eines Transportwegs oder eines Pfads zu Transportweg beträgt die maximale Gesamtanzahl der einem Wartungspunkt befindet sich in der Mitte des Wegpunkte 800. Husqvarna empfiehlt, für die gesamte Geräts zwischen den Antriebsrädern. Karte maximal 1.000 Wegpunkte anzulegen. Verwenden Sie mehrere Wegpunkte, um sanfte Kurven zu erstellen.
- Seite 23 • Verwenden Sie die mittlere Taste (E) als Joystick, um das Gerät in eine beliebige Richtung zu bewegen und zu drehen. • Verwenden Sie die Taste Wegpunkt (F), um einen Wegpunkt auf der Karte hinzuzufügen. • Legen Sie keine Wegpunkte fest, die eine virtuelle Begrenzung über sich selbst im gleichen Hinweis: Gehen Sie 2-3 m/6.5-9.8 ft.
- Seite 24 Bedienen Sie das Gerät, und fügen Sie • Vermeiden Sie bei der Installation des Wegpunkte auf der Karte hinzu. Beginnen Sie mit Transportwegs scharfe Knicke. Husqvarna dem Hinzufügen von Wegpunkten an der Position, empfiehlt, weitere Wegpunkte für sanftere Kurven an der Sie den Wartungspunkt installieren. Der hinzuzufügen.
- Seite 25 • Speichern Sie den Wartungspunkt, um den letzten Wegpunkt automatisch mit dem Andockpunkt zu verbinden. • Stellen Sie die Korridorbreite (A) für den Wartungspunkt ein. Die Korridorbreite kann auf 2-5 m/6.6-16.4 ft. eingestellt werden. 2369 - 003 - Installation mit virtueller Begrenzung -...
- Seite 26 Stellen Sie sicher, dass Sie für den Automower Hinweis: 305E/310E NERA eine Wi-Fi-Abdeckung in Weitere Informationen zur Installation der Ladestation haben, um neue Firmware finden Sie unter www.husqvarna.com. Drahtloses Herunterladen herunterzuladen. Siehe von Firmware FOTA (Firmware over the air) auf Seite 40 . Bei Automower ®...
- Seite 27 ACHTUNG: Wenn Sie einen Vertikutierer im Arbeitsbereich verwenden, vergraben Sie das Begrenzungskabel und das Leitkabel, um Schäden zu vermeiden. 4.4.1 So finden Sie die richtige Position für die Ladestation • Vor der Ladestation müssen mindestens 3 m/10 ft. So finden Sie die richtige frei bleiben.
- Seite 28 ACHTUNG: Nehmen Sie das Gerät nicht auf Kies in Betrieb. ACHTUNG: " > 5 cm / 2 Vermeiden Sie bei der Installation des Begrenzungskabels spitze Winkel. ACHTUNG: Um einen " 35 cm /14 ordnungsgemäßen Betrieb ohne Lärm zu Verlegen Sie das Begrenzungskabel mit erzielen, grenzen Sie alle Hindernisse wie einem Abstand von 30 cm/12 Zoll (C) zu Bäume, Wurzeln und Steine ab.
- Seite 29 4.4.3.1 Verlegen des Begrenzungskabels an einer Steigung Hänge, die zu steil sind, müssen durch das Begrenzungskabel ausgegrenzt werden. Die Steigung (%) wird berechnet, indem die vertikale Höhe durch die horizontale Entfernung geteilt wird. >60 cm / 24" Beispiel: • 10 cm/100 cm = 10%. >30 cm / 12"...
- Seite 30 Um eine Insel zu erstellen, isolieren Sie Bereiche im Arbeitsbereich mit dem Begrenzungskabel. Wir empfehlen, alle festen Objekte im Arbeitsbereich zu isolieren. Einige Hindernisse sind unempfindlich gegenüber Stößen, z. B. Bäume oder Büsche, die über 15 cm/ 5.9 Zoll hoch sind. Das Gerät kollidiert mit dem Hindernis und wählt dann eine neue Richtung.
- Seite 31 4.4.5 Arbeitsbereichbeispiele • Wenn sich die Ladestation in einem engen Bereich (A) befindet, stellen Sie sicher, dass der Abstand zum Begrenzungskabel mindestens 3 m/ 10 ft. vor der Ladestation beträgt. • Wenn der Arbeitsbereich über eine Passage (B) ohne installiertes Leitkabel verfügt, beträgt der empfohlene Mindestabstand zwischen den Begrenzungskabeln 2 m/6.5 ft.
- Seite 32 Schließen Sie das Netzteil nur an Steckdosen an, die Verbinden Sie das Niederspannungskabel mit der mit einem Fehlerstromschutzschalter (FI) ausgestattet Ladestation. sind. Schließen Sie die Abdeckung an der Vorderseite der Ladestation. Lesen Sie die Anweisungen zur Ladestation, und So finden machen Sie sich damit vertraut. Siehe 10.
- Seite 33 Bringen Sie das Leitkabel mit Haken im Boden an, oder graben Sie das Leitkabel im Boden ein. Siehe So positionieren Sie das Kabel mit Haken auf Seite 34 oder So verlegen Sie das Kabel unterirdisch auf Seite 34 . Führen Sie das Ende des Leitkabels an die Schlaufe des Begrenzungskabels.
- Seite 34 Mobilgerät herunter. das Kabel durch die Haken auf dem Boden ® Erstellen Sie in der Automower Connect-App gehalten wird. ein Husqvarna Konto und befolgen Sie die Anweisungen. ACHTUNG: Geben Sie den werksseitigen PIN-Code auf dem Durch zu niedriges Gerät ein: 1234.
- Seite 35 5 Einstellungen Dieses Kapitel enthält Informationen zu den teilen Sie den Arbeitsbereich in kleinere ® Einstellungen für das Gerät, die Sie in der Automower Arbeitsbereiche auf. Connect-App vornehmen können. Alle Einstellungen 5.1.2 So erstellen Sie den Zeitplan für ® für das Gerät sind in Automower Connect verfügbar.
- Seite 36 Pfaden, um das Risiko von sichtbaren Spuren entlang der virtuellen Grenze zu 5.4.2 Vermeidung von Objekten verringern. Objektvermeidung ist nur für Husqvarna empfiehlt, in großen und offenen Die Funktion zur ® Arbeitsbereichen systematische Schnittbilder zu Automower 405XE/410XE NERA verfügbar.
- Seite 37 Signal der Ladestation auf einstellen. Warten Sie 2 Sekunden und nehmen Sie dann das Gerät aus der Ladestation. Hinweis: Husqvarna empfiehlt, das Signal der Stellen Sie sicher, dass die LED Anzeigelampe der max. einzustellen. In der Regel ist Ladestation auf Ladestation grün leuchtet.
- Seite 38 Bereich 1–5 vornehmen möchten. Einstellungen für Stelle, an der das Leitkabel mit dem Begrenzungskabel Einstellungen für Bereich 1–5 auf Seite 38 . Siehe verbunden ist. 5.5.2.2 Einstellungen für Bereich 1–5 5.5.2.3 So messen Sie die Entfernung von der Ladestation Verwenden Sie diese Funktion, wenn der Arbeitsbereich abgelegene Teile enthält, die mit schmalen Passagen Das Gerät folgt dem Leitkabel, um die Entfernung zur verbunden sind, und Sie möchten, dass der...
- Seite 39 Nur abends (19:00–00:00) • vorkommen, dass ein neues Signal erzeugt werden muss, z. B. wenn zwei benachbarte Installationen ein Abends und nachts (19:00–07:00) • sehr ähnliches Signal verwenden. Immer aus • 5.8.2 PIN-Code ändern Immer an . Die Scheinwerfer Die Standardeinstellung ist können so eingestellt werden, dass sie bei einem Fehler Sie können den PIN-Code ändern.
- Seite 40 verbinden. Sie können auch die Signalstärke und den Hinweis: Mithilfe der AIM-Funktion können Sie Verbindungsstatus sehen. Arbeitsbereiche und verbotene Bereiche mit einer Dieses Menü ist nur verfügbar, wenn Ihr Mobilgerät über Präzision von ca. 1 m/3.3 ft. einstellen. ® Bluetooth dem Gerät verbunden ist. Die Datenerfassung für die AIM-Karte startet 5.10 Meldungen automatisch.
- Seite 41 6 Betrieb Die am häufigsten verwendeten Betriebseinstellungen Hinweis: Wenn Sie nach dem Laden des Akkus ® sind in Automower Access enthalten. Siehe den Hauptbereich mähen, stellen Sie das Gerät auf den ® Automower Access auf Seite 7 . Alle Betriebsmodi sind Hauptbereich ein, bevor Sie das Gerät in die Modus ®...
- Seite 42 6.5 Das Gerät ausschalten (OFF) Drücken Sie die STOP-Taste, um das Gerät anzuhalten. Geben Sie den PIN-Code ein, falls dieser erforderlich ist. Drücken Sie 3 Sekunden lang auf das Jog-Rad, um das Gerät auf OFF zu stellen. Mit dem Jog-Rad Ausschalten im Menü auf können Sie außerdem dem Display auswählen.
- Seite 43 7 Wartung 7.1 Einführung – Wartung Es ist wichtig, dass sich der Klingenteller leicht dreht und dass die Kanten der Klingenteller nicht beschädigt sind. Die übliche Lebensdauer der Klingen beträgt 3 WARNUNG: Schalten Sie das Gerät bis 6 Wochen für den Hauptklingenteller und 9 bis aus, bevor Sie Wartungsarbeiten daran 12 Wochen für den EdgeCut-Klingenteller.
- Seite 44 Räder mit Gras blockiert sind. Reinigen Sie das Gerät mit einer Bürste oder fließendem Wasser aus einem Wasserschlauch. Husqvarna empfiehlt, ein spezielles Reinigungs- und Wartungskit zu verwenden. Ihr Husqvarna- Servicehändler steht Ihnen gerne für weitere Reinigen Sie Klingenteller und Klingentellerschutz Informationen zur Verfügung.
- Seite 45 Stellen Sie das Gehäuse des Geräts neben das Chassis oder lehnen Sie es gegen eine Wand. Halten Sie das Chassis mit einer Hand und entfernen Sie das Gehäuse mit einem schnellen und kurzen Zug nach oben und zur Vorderseite des Geräts. 7.3.3 Die Räder reinigen WARNUNG: Das Gerät funktioniert an Hängen nicht...
- Seite 46 Tag können dazu führen, dass der Akku häufiger ausgetauscht werden muss. 7.5 Austausch der Klingen WARNUNG: Husqvarna kann Sicherheit nur gewährleisten, wenn Sie Husqvarna Originalklingen mit geprägtem gekrönten H-Logo verwenden. WARNUNG: Beim Austauschen der Klingen müssen auch die Schrauben ausgetauscht werden. Die verwendeten Schrauben können schnell verschleißen,...
- Seite 47 ® ® Die Meldungen in der Tabelle unten werden in Automower Connect und Automower Access angezeigt. Wenden Sie sich an Ihren Husqvarna-Kundenservice, wenn die gleiche Meldung immer wieder angezeigt wird. Meldung Ursache Maßnahme Radmotor blockiert, Das Antriebsrad ist durch Gras oder andere Das Antriebsrad überprüfen und das Gras...
- Seite 48 Meldung Ursache Maßnahme Kein Schleifensignal Das Netzteil oder das Niederspannungskabel Die LED-Statusanzeige an der Ladestati- sind nicht angeschlossen. on überprüfen. Wenn die LED nicht leuch- tet, liegt kein Strom an. Den Steckdosenan- schluss kontrollieren und überprüfen, ob der FI-Schutzschalter ausgelöst wurde. Sicher- stellen, dass das Niederspannungskabel an die Ladestation angeschlossen ist.
- Seite 49 Meldung Ursache Maßnahme „Außerhalb des Ar- Die Begrenzungskabelanschlüsse an der La- Sicherstellen, dass das Begrenzungskabel beitsbereichs“ Installieren destation sind verkreuzt. korrekt angeschlossen ist. Siehe des Begrenzungskabels auf Seite 32 . Das Begrenzungskabel grenzt zu nah an den Sicherstellen, dass das Begrenzungskabel Arbeitsbereich.
- Seite 50 Meldung Ursache Maßnahme Kollision Das Gehäuse des Geräts kann sich nicht frei Sicherstellen, dass sich das Gehäuse des um das Chassis bewegen. Geräts frei um das Chassis bewegen kann. Überprüfen, ob das Gehäuse des Geräts kor- rekt installiert ist und nicht durch Schmutz blockiert wird.
- Seite 51 Meldung Ursache Maßnahme Akkuproblem Vorübergehendes Problem mit Akku oder Das Gerät neu starten. Falls das Problem Firmware des Geräts. weiter besteht, einen autorisierten Fachhänd- ler kontaktieren. Falscher Akkutyp. Nur vom Hersteller empfohlene Originalak- kus verwenden. Leerer Akku Bei einer Installation mit Begrenzungskabel: Die Position des Leitkabels ändern.
- Seite 52 Meldung Ursache Maßnahme Keine Stromversor- Das Netzteil ist falsch oder beschädigt. Das Netzteil überprüfen. Bei Bedarf erset- gung in der Ladesta- zen. tion Stromausfall. Die Ursache für den Stromausfall suchen und beheben. Das Gerät kann nicht aufgeladen werden, da Sicherstellen, dass die Ladeplatten und die zwischen den Kontaktblechen und den Lade- Kontaktplatten verbunden sind.
- Seite 53 Meldung Ursache Maßnahme Probleme mit der Die Kartenobjekt-Datei ist fehlerhaft. Eine Überprüfung der Karte über die App Karte durchführen. Die Karte anpassen und spei- chern. Die Karte löschen und eine Neuinstallation durchführen. Problem mit der Es liegt ein Problem mit der Stromversor- Schalten Sie das Gerät aus, trennen Sie das Stromversorgung des gung des Zubehöranschlusses vor.
- Seite 54 ™ Technische Probleme mit EPOS über die Das Gerät neu starten. Falls das Problem verfügbar ® Husqvarna Cloud. weiterhin besteht, sollten Sie einen autori- sierten Servicetechniker hinzuziehen. Das Gerät verfügt über keine Mobilfunkver- Sicherstellen, dass im gesamten Bereich, bindung und kann keine Korrekturdaten emp- in dem das Gerät betrieben wird, Mobilfunk-...
- Seite 55 Die LED Anzeigelampe der Ladestation leuchtet Bitte setzen Sie sich für weitere Informationen mit Ihrem grün, wenn die Installation korrekt ist. Wenn die Husqvarna-Vertreter vor Ort in Verbindung oder gehen LED Anzeigelampe der Ladestation nicht grün Sie zu www.husqvarna.com. leuchtet, befolgen Sie die nachstehende Tabelle zur Fehlerbehebung.
- Seite 56 8.3 Symptome Wenn das Gerät nicht wie erwartet funktioniert, bitte die nachstehenden Anweisungen zur Fehlerbehebung befolgen. Wenden Sie sich an Ihren Husqvarna Kundenservice, wenn Sie die Fehlerursache nicht finden können. Symptome Ursache Maßnahme Die Rasenkanten Der Schutz des EdgeCut-Klingentellers ist...
- Seite 57 Symptome Ursache Maßnahme Zeit- Das Gerät bleibt für Das Gerät hat die maximale Mähdauer pro Keine Maßnahme erforderlich. Siehe plan auf Seite 35 . mehrere Stunden in Tag erreicht. der Ladestation. Die Abdeckung ist geschlossen, aber die Die STOP-Taste drücken, um die Abdeckung START-Taste wurde nicht gedrückt.
- Seite 58 Hinweis: Bitte zunächst alle bekannten Verlängerungen überprüfen, bevor die Fehlersuche fortgesetzt wird. Ein Kabelbruch kann leichter gefunden werden, wenn man die Länge der Schleife in dem Bereich, in dem der Bruch vermutet wird, immer weiter halbiert, bis nur noch ein kleiner Kabelabschnitt übrig ist. Die folgende Methode funktioniert nicht bei aktiviertem ECO-Modus .
- Seite 59 Fahren Sie fort, bis nur noch ein kurzes Teilstück den Unterschied zwischen einer dauerhaft grün leuchtenden und einer blau blinkenden Anzeigelampe ausmacht. Befolgen Sie dann die Anweisungen in Schritt 5 unten. Wenn die Anzeigelampe in Schritt 3 oben weiterhin blau blinkt: Bringen Sie AL und G1 zurück in die jeweilige Ausgangsposition.
- Seite 60 Schließen Sie die Abdeckung. ebenem Boden abzustellen. Sie können das Gerät Bringen Sie das Netzteil und die Oberseite der ebenfalls an einer Husqvarna Wandhalterung Ladestation an einem trockenen, frostfreien Ort. hängend lagern. Weitere Informationen zu verfügbaren Wandhalterungen erhalten Sie bei 9.4 Installation der Ladestation nach...
- Seite 61 Heben und kippen Sie die Oberseite der Entfernen Sie die Garantiesiegel, und heben Sie Ladestation. das untere Chassis an. Bringen Sie die Durchführung mit den Kabeln in Ziehen Sie die 2 Kabel (A) und (B) vom Akku ab. die richtige Position. Schließen Sie das Kabel an die Ladestation an.
- Seite 62 10 Technische Angaben 10.1 Technische Daten ® ® ® ® Abmessungen Automower Automower Automower Automower 305E NERA 310E NERA 405XE NERA 410XE NERA Länge, cm/Zoll 68/26,8 68/26,8 68/26,8 68/26,8 Breite, cm/Zoll 44/17,2 44/17,2 44/17,2 44/17,2 Höhe, cm/Zoll 28/11,0 28/11,0 28/11,0 28/11,0 Gewicht, kg/lb 12,2/27...
- Seite 63 ® ® ® ® Begrenzungskabelantenne Automower Automower Automower Automower 305E NERA 310E NERA 405XE NERA 410XE NERA Betriebsfrequenzband, Hz 100–80000 100–80000 100–80000 100–80000 Maximales Magnetfeld , dBuA/m Maximale Funkfrequenz-Leis- < 25 < 25 < 25 < 25 tung mWbei 60 m ® ® ® ® Geräuschpegel Automower Automower...
- Seite 64 ® ® ® ® Mähen Automower Automower Automower Automower 305E NERA 310E NERA 405XE NERA 410XE NERA Flächenkapazität – unregelmäßig, m 600/0,15 1000/0,25 600/0,15 1000/0,25 Acre, +/- 20 % Flächenkapazität – systematisch mit 900/0,23 1500/0,37 900/0,23 1500/0,37 ™ EPOS /Acre, +/- 20 % ® ® ® ®...
- Seite 65 Kanal 14 Betriebsfrequenzband, MHz 2.402–2.480 Maximale übertragene Leistung, dBm Husqvarna AB übernimmt keine Garantie für die vollständige Kompatibilität zwischen dem Gerät und anderen kabellosen Systemen wie Fernbedienungen, Sendern, im Boden verlegten elektrischen Umzäunungen von Viehweiden o. Ä. 10.1.1 Eingetragene Marken ®...
- Seite 66 66 - Technische Angaben 2369 - 003 -...
- Seite 67 2369 - 003 - Technische Angaben - 67...
- Seite 68 ® AUTOMOWER ist eine Marke von Husqvarna AB. © Copyright 2025 HUSQVARNA. Alle Rechte vorbehalten. www.husqvarna.com Originalanweisungen 1144028-51 2025-02-24...
