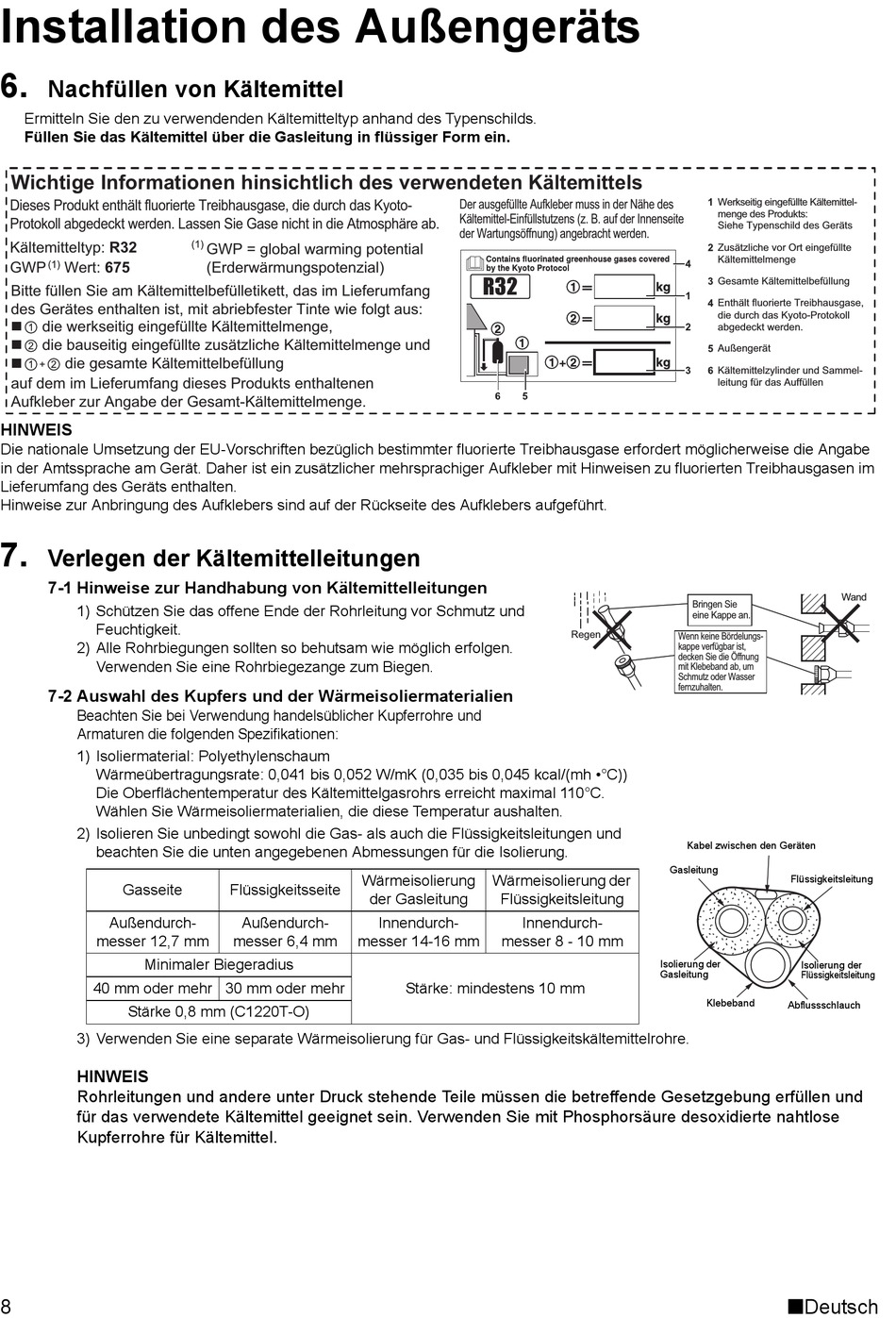

Installation des Außengeräts
6.
Nachfüllen von Kältemittel
Ermitteln Sie den zu verwendenden Kältemitteltyp anhand des Typenschilds.
Füllen Sie das Kältemittel über die Gasleitung in flüssiger Form ein.
Wichtige Informationen hinsichtlich des verwendeten Kältemittels
Dieses Produkt enthält fluorierte Treibhausgase, die durch das Kyoto-
Protokoll abgedeckt werden. Lassen Sie Gase nicht in die Atmosphäre ab.
Kältemitteltyp: R32
GWP Wert: 675
Bitte füllen Sie am Kältemittelbefülletikett, das im Lieferumfang
des Gerätes enthalten ist, mit abriebfester Tinte wie folgt aus:
die werkseitig eingefüllte Kältemittelmenge,
die bauseitig eingefüllte zusätzliche Kältemittelmenge und
die gesamte Kältemittelbefüllung
auf dem im Lieferumfang dieses Produkts enthaltenen
Aufkleber zur Angabe der Gesamt-Kältemittelmenge.
HINWEIS
Die nationale Umsetzung der EU-Vorschriften bezüglich bestimmter fluorierte Treibhausgase erfordert möglicherweise die Angabe
in der Amtssprache am Gerät. Daher ist ein zusätzlicher mehrsprachiger Aufkleber mit Hinweisen zu fluorierten Treibhausgasen im
Lieferumfang des Geräts enthalten.
Hinweise zur Anbringung des Aufklebers sind auf der Rückseite des Aufklebers aufgeführt.
7.
Verlegen der Kältemittelleitungen
7-1 Hinweise zur Handhabung von Kältemittelleitungen
1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz und
Feuchtigkeit.
2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen.
Verwenden Sie eine Rohrbiegezange zum Biegen.
7-2 Auswahl des Kupfers und der Wärmeisoliermaterialien
Beachten Sie bei Verwendung handelsüblicher Kupferrohre und
Armaturen die folgenden Spezifikationen:
1) Isoliermaterial: Polyethylenschaum
Wärmeübertragungsrate: 0,041 bis 0,052 W/mK (0,035 bis 0,045 kcal/(mh •°C))
Die Oberflächentemperatur des Kältemittelgasrohrs erreicht maximal 110°C.
Wählen Sie Wärmeisoliermaterialien, die diese Temperatur aushalten.
2) Isolieren Sie unbedingt sowohl die Gas- als auch die Flüssigkeitsleitungen und
beachten Sie die unten angegebenen Abmessungen für die Isolierung.
Gasseite
Außendurch-
messer 12,7 mm
Minimaler Biegeradius
40 mm oder mehr 30 mm oder mehr
Stärke 0,8 mm (C1220T-O)
3) Verwenden Sie eine separate Wärmeisolierung für Gas- und Flüssigkeitskältemittelrohre.
HINWEIS
Rohrleitungen und andere unter Druck stehende Teile müssen die betreffende Gesetzgebung erfüllen und
für das verwendete Kältemittel geeignet sein. Verwenden Sie mit Phosphorsäure desoxidierte nahtlose
Kupferrohre für Kältemittel.
8
GWP = global warming potential
(Erderwärmungspotenzial)
Wärmeisolierung
Flüssigkeitsseite
der Gasleitung
Außendurch-
messer 6,4 mm messer 14-16 mm
Der ausgefüllte Aufkleber muss in der Nähe des
Kältemittel-Einfüllstutzens (z. B. auf der Innenseite
der Wartungsöffnung) angebracht werden.
R32
Wärmeisolierung der
Flüssigkeitsleitung
Innendurch- Innendurch-
messer 8 - 10 mm
Stärke: mindestens 10 mm
Werkseitig eingefüllte Kältemittel-
menge des Produkts:
Siehe Typenschild des Geräts
Zusätzliche vor Ort eingefüllte
Kältemittelmenge
Gesamte Kältemittelbefüllung
Enthält fluorierte Treibhausgase,
die durch das Kyoto-Protokoll
abgedeckt werden.
Außengerät
Kältemittelzylinder und Sammel-
leitung für das Auffüllen
Bringen Sie
eine Kappe an.
Regen
Wenn keine Bördelungs-
kappe verfügbar ist,
decken Sie die Öffnung
mit Klebeband ab, um
Schmutz oder Wasser
fernzuhalten.
Kabel zwischen den Geräten
Gasleitung
Isolierung der
Gasleitung
Klebeband
Wand
Flüssigkeitsleitung
Isolierung der
Flüssigkeitsleitung
Abflussschlauch
