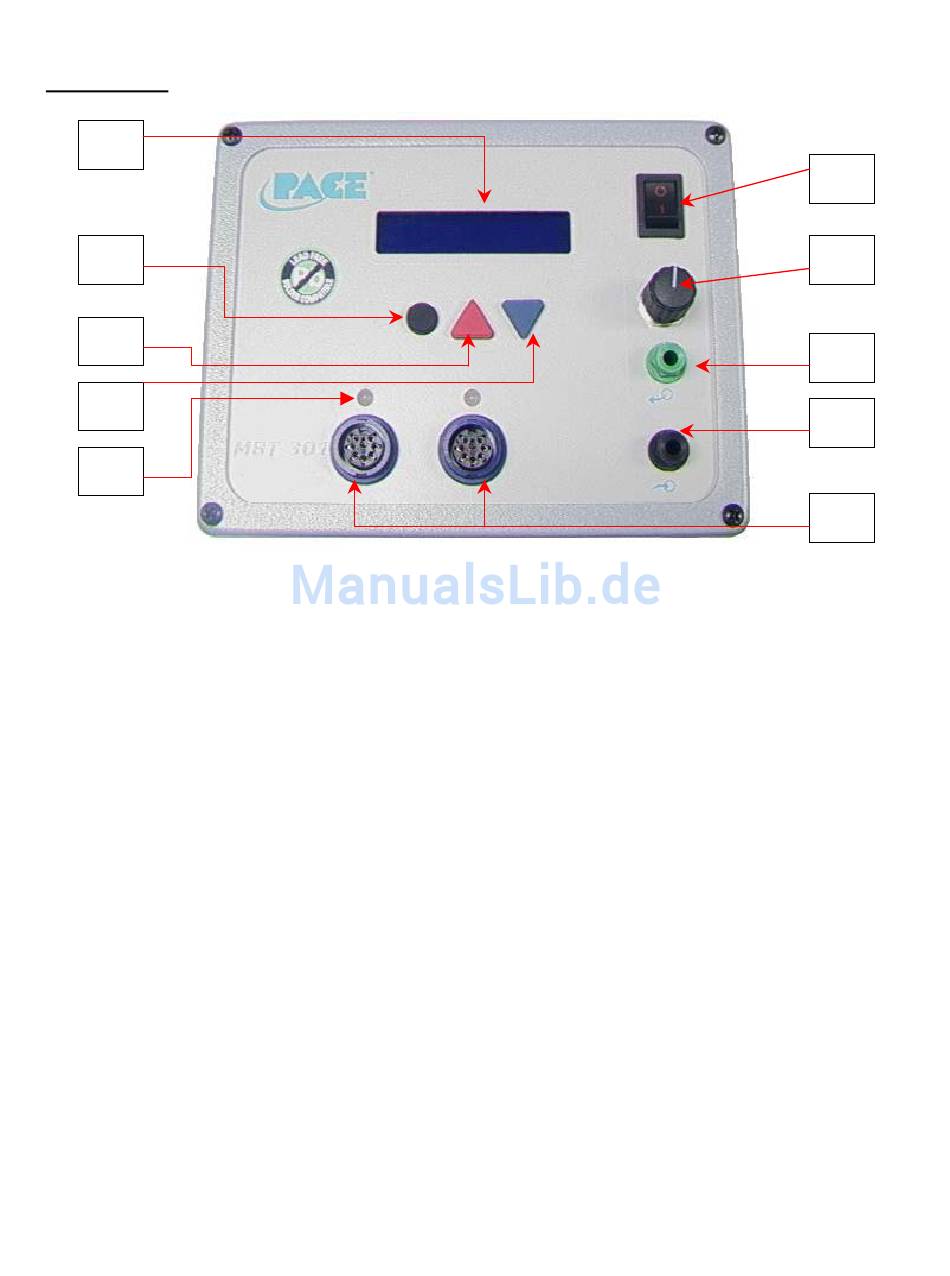

Nachstehend folgt eine Beschreibung der Funktionselemente der Schalttafel. Bitte verwenden Sie die
Abbildungen 1 & 2 als Bezug.
1. LCD-ANZEIGE - Zeigt Temperaturinformationen für alle drei Kanäle an. Diese umfassen:
Betriebstemperatur der Lötspitze im Temperaturanzeigemodus (Normalbetrieb), Offsetkonstante der
Lötspitze im Lötspitzen-Offset-Modus, Solltemperatur der Lötspitze im Lötspitzen-Einstellmodus und
sonstige Informationen im Kalibriermodus (CAL-Modus).
2. PROGRAMMTASTE – Zugriff auf die Lötspitzen-Offsetfunktion und Navigation durch die Systemkanäle.
3. AUFWÄRTSTASTE - Erhöht die Solltemperatur der Lötspitze (im Lötspitzen-Einstellmodus) und die
Offsetkonstante der Lötspitze (im Lötspitzen-Offset-Modus) zunächst in Ein-, danach in Zehn-Grad-
Schritten. Wird auch im "CAL"-Modus (Kalibriermodus) verwendet.
4. ABWÄRTSTASTE - Verringert die Solltemperatur der Lötspitze (im Lötspitzen-Einstellmodus) und die
Offsetkonstante der Lötspitze (im Lötspitzen-Offset-Modus) zunächst in Ein-, danach in Zehn-Grad-
Schritten Wird auch im "CAL"-Modus (Kalibriermodus) verwendet.
5. LED; CH 1 oder CH 2 - Beleuchtete LEDs, die durch ihre Farbe den Verbindungszustand der
Handeinheit anzeigen. GRÜN (Zyklus komplett) GELB (in Arbeit) ROT (keine Verbindung / Fehler)
6. NETZSCHALTER - Schaltet das System EIN ("1") und AUS ("0") und regelt die Stromversorgung des
Systems.
7. DRUCKREGLER - Regelt den Druck des variablen Luftstroms.
8. DRUCKLUFTANSCHLUSS – Schnellverbindung für die Druckluftversorgung einer Mini-ThermoJet-
Handeinheit (im Heißstrahlmodus) und Sodr-X-Tractor-Handeinheit. Luftdruck liegt an, wenn der
Fingerschalter der Handeinheit oder das optionale Fußpedal betätigt werden. Der Luftdruck klingt 1,2
Sekunden nach dem Loslassen des Schalters (oder Fußpedals) ab.
9. AUTO SNAP-VAC-ANSCHLUSS - Schnellverbindung für rasch aufgebautes Vakuum für Sodr-X-
Tractor- und ThermoPik-Handeinheiten. Unterdruck liegt an, wenn der Fingerschalter
der Handeinheit oder das optionale Fußpedal betätigt werden. Der Unterdruck klingt 1,2 Sekunden nach
dem Loslassen des Schalters (oder Fußpedals) ab.
10. CH 1-VERSORGUNGSBUCHSE - Stromversorgung, Lötspitzenerdung, Sensoriksteuerung und
Fingerschalterverbindung für die an Kanal 1 (CH 1) des MBT-Systems angeschlossene Handeinheit.
