2. Stellen Sie das System MBT 301 auf eine geeignete Werkbank.
3. Stellen Sie den NETZSCHALTER (vorne am Netzgerät) in die Position
"OFF" oder "0".
4. Überprüfen Sie sämtliche Systemkomponenten auf Transportschäden und vergewissern
Sie sich, dass sämtliche erworbenen Komponenten (Standardteile und Optionen)
vorhanden sind. Verwenden Sie die Abbildungen auf den folgenden Seiten als Leitfaden
für die Überprüfung der mit dem Gerät mitgelieferten Teile.
5. Bauen Sie Lötspitzen- und Werkzeugablagen zusammen. Befestigen Sie diese, falls
gewünscht, am Netzgerät. Eine Montageanleitung wird mit jeder Lötspitzen- und
Werkzeugablage mitgeliefert.

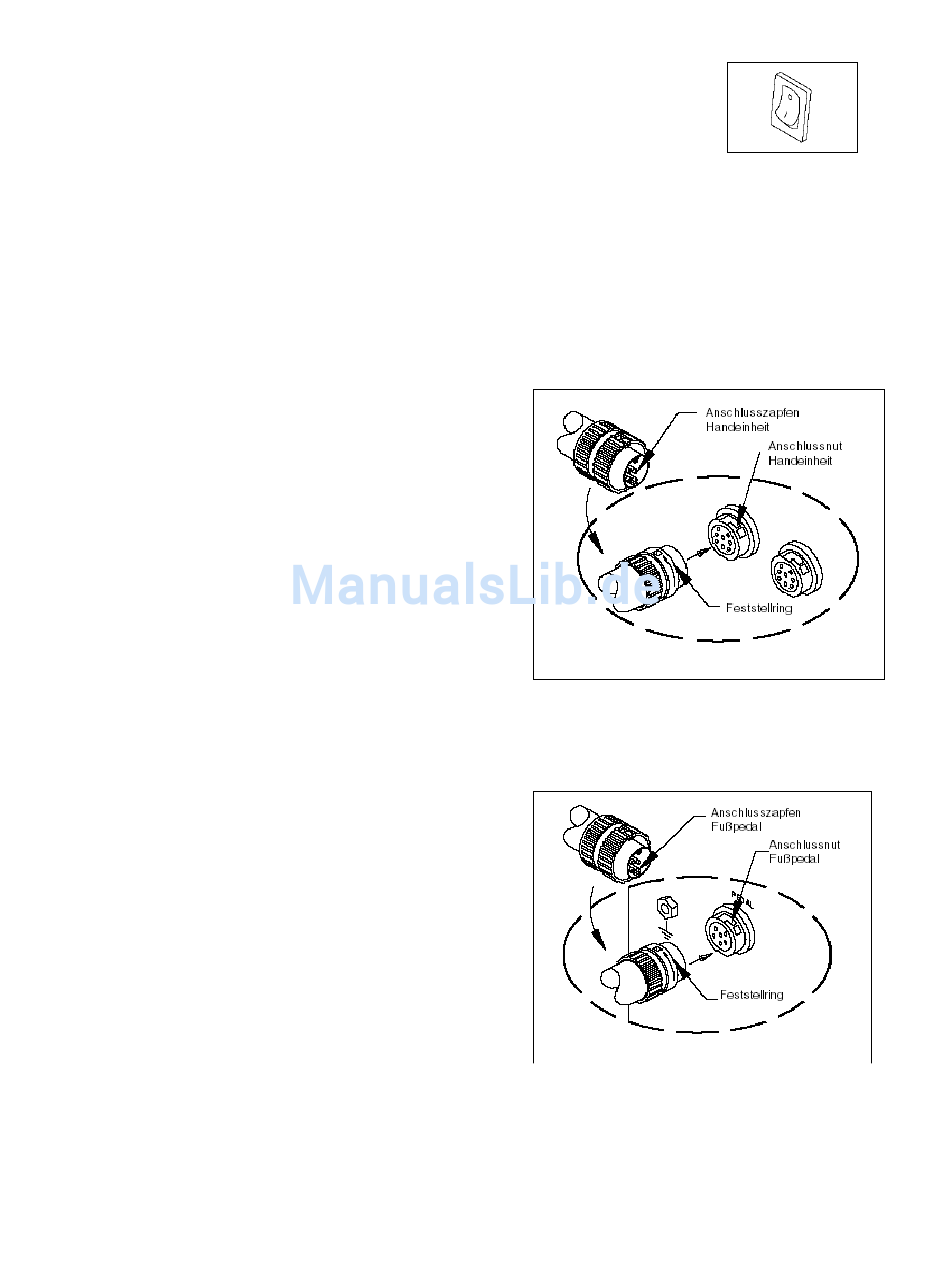

6. Schließen
Handeinheit(en) wie folgt an die blaue(n)
Anschlussbuchse(n) CH 1 und/oder CH 2 an.
Siehe Abb. 3a.
a) Richten Sie das Ende mit dem
Anschlusszapfen auf das Netzgerät und
drehen Sie den Feststellring vollständig
gegen den Uhrzeigersinn.
b) Richten Sie die Nase des Steckers mit der
Nut der Anschlussbuchse aus.
c) Stecken Sie den Stecker in die
Anschlussbuchse.
d) Drehen Sie den Feststellring vollständig
im Uhrzeigersinn, um die Verbindung zu
sichern.
7. Um bei mehreren Handeinheiten
Verwechslungen zu vermeiden, empfiehlt
PACE die Verwendung farbiger Kabelmarkierungen,
(ARTIKELNR. 6993-0136
Kabelmarkierungsset) um die einzelnen
Handeinheiten einfacher zu erkennen. Bringen
Sie zwei gleichfarbige Marker an jeweils
einem Ende des Stromversorgungskabels
oder Luftschlauchs der Handeinheit an.
Wählen und verwenden Sie für jede
Handeinheit einen Marker anderer Farbe. Es
werden auch Etiketten mitgeliefert, um
Lötspitzen- und Werkzeugablagen mit dem
Namen der jeweils damit verbundenen
Handeinheit zu beschriften.
8. Falls Sie ein optionales Fußpedal erworben
haben, schließen Sie dessen Stecker an der
PEDAL-Buchse an der Rückseite des
Netzgeräts an. Siehe Abb. 3b. Installieren Sie
nach Bedarf zusätzliche Handeinheiten und sonstiges Zubehör.
9. Schließen Sie den Stecker des Netzkabels an eine geeignete, dreiphasige, geerdete
Wechselstromsteckdose an. Das System ist nun betriebsbereit.
10. Bitte lesen Sie den Abschnitt "BETRIEB" dieses Handbuchs aufmerksam und vollständig
durch, bevor Sie das System in Betrieb nehmen.
©2005 PACE Inc., Annapolis Junction, Maryland Alle Rechte vorbehalten
Sie
den
blauen
Stecker
der
Abbildung 3a
Abbildung 3b
Seite 10 von 19
