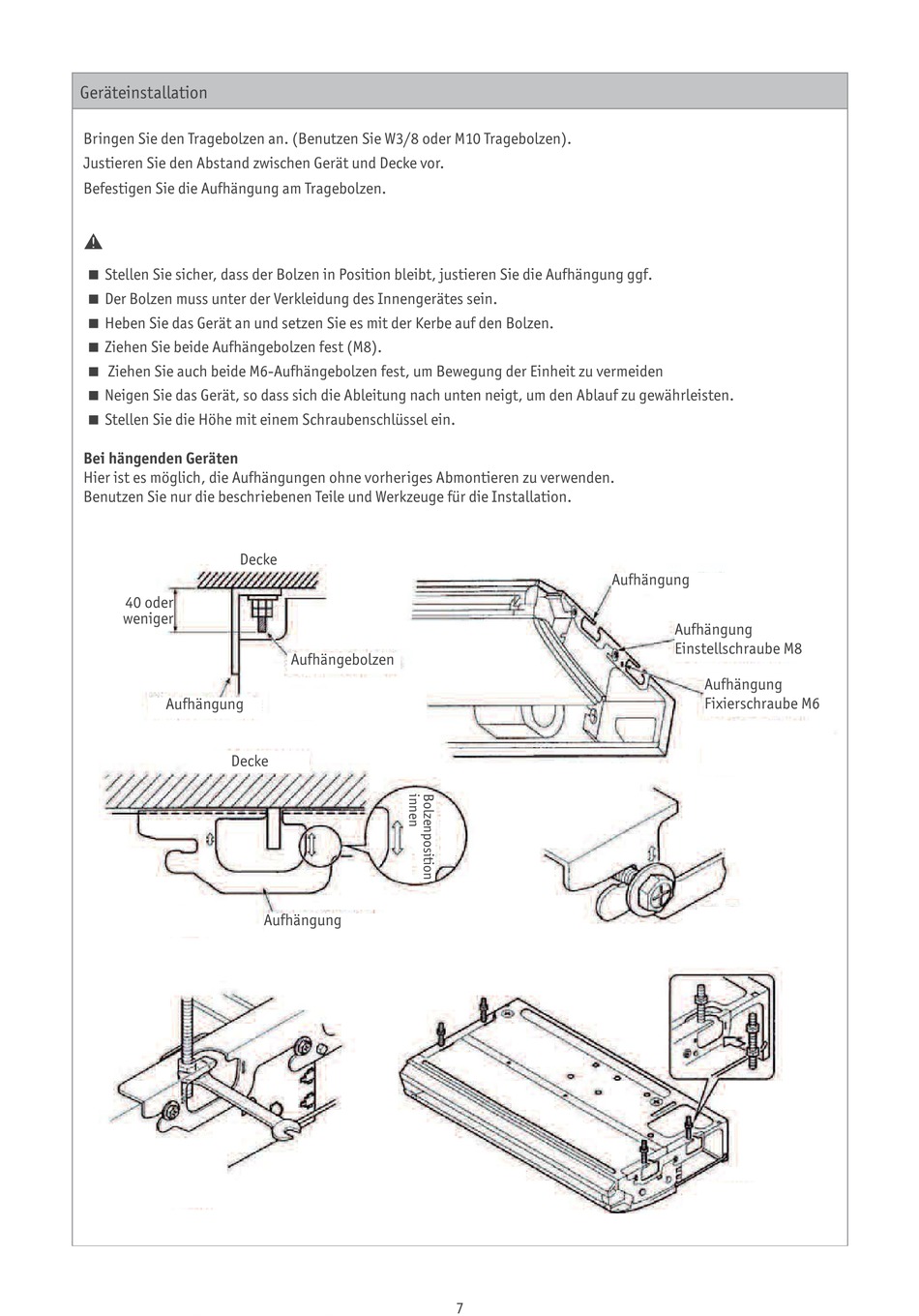

Geräteinstallation
Bringen Sie den Tragebolzen an. (Benutzen Sie W3/8 oder M10 Tragebolzen).
Justieren Sie den Abstand zwischen Gerät und Decke vor.
Befestigen Sie die Aufhängung am Tragebolzen.
a
Stellen Sie sicher, dass der Bolzen in Position bleibt, justieren Sie die Aufhängung ggf.
Der Bolzen muss unter der Verkleidung des Innengerätes sein.
Heben Sie das Gerät an und setzen Sie es mit der Kerbe auf den Bolzen.
Ziehen Sie beide Aufhängebolzen fest (M8).
Ziehen Sie auch beide M6-Aufhängebolzen fest, um Bewegung der Einheit zu vermeiden
Neigen Sie das Gerät, so dass sich die Ableitung nach unten neigt, um den Ablauf zu gewährleisten.
Stellen Sie die Höhe mit einem Schraubenschlüssel ein.
Bei hängenden Geräten
Hier ist es möglich, die Aufhängungen ohne vorheriges Abmontieren zu verwenden.
Benutzen Sie nur die beschriebenen Teile und Werkzeuge für die Installation.
Decke
40 oder
weniger
Aufhängung
Decke
Aufhängebolzen
Aufhängung
Aufhängung
7
Aufhängung
Einstellschraube M8
Aufhängung
Fixierschraube M6
