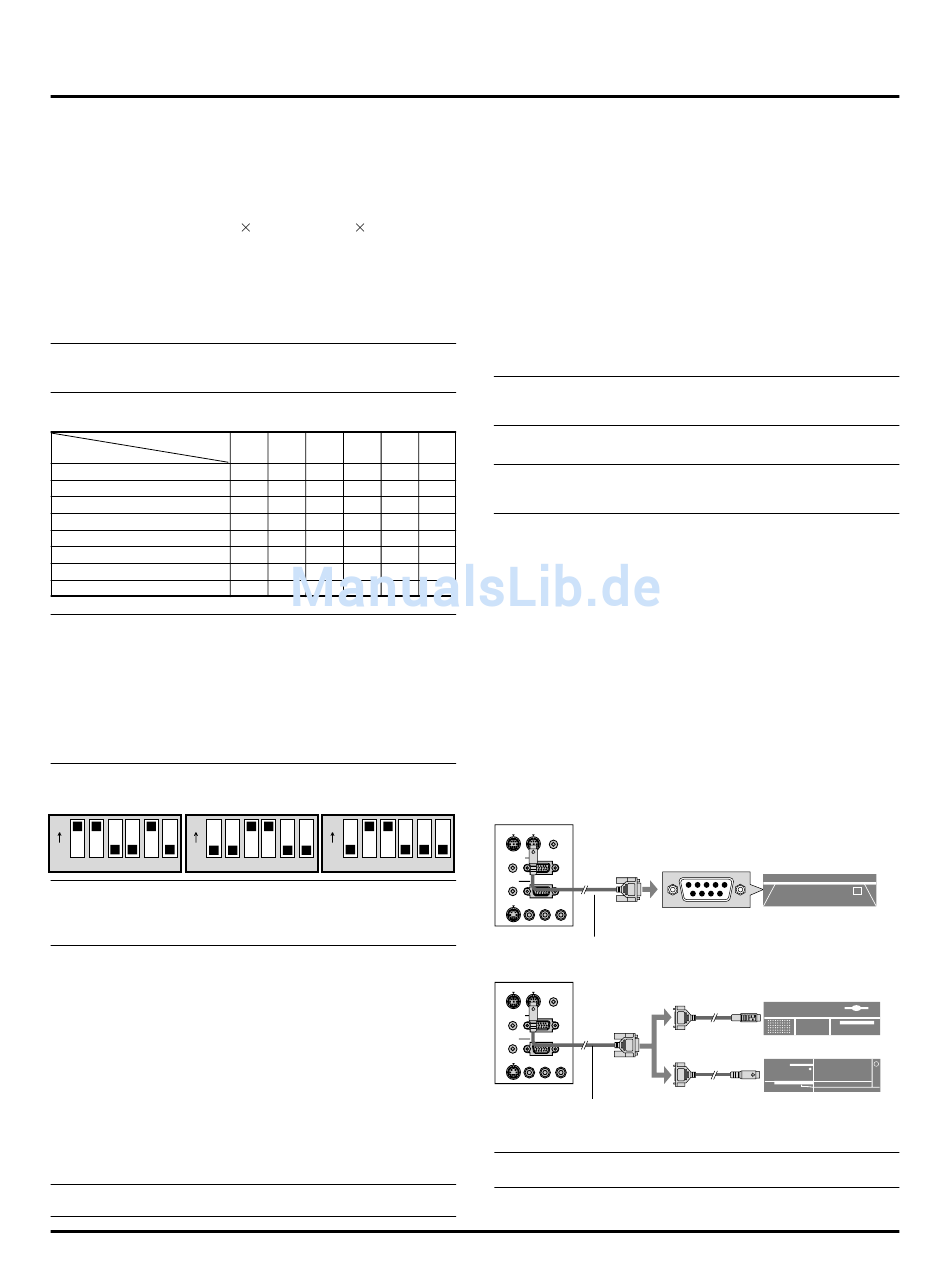

Wenn Sie den Projektor zusammen mit einem Macintosh benutzen, müssen Sie
den DIP-Schalter des mitgelieferten Adapters entsprechend Ihrer Auflösung
einstellen. Starten Sie Ihren Macintosh nach der Einstellung neu.
Auf den nachfolgenden Seiten erhalten Sie Informationen zur Ein-stellung
der DIP-Schalter.
• Wenn Sie den Projektor mit einem Macintosh benutzen, empfiehlt
sich das Format SVGA (800
Computer dieses Format unterstützt.
• Wenn Sie den Projektor mit einem Macintosh PowerBook benutzen,
sollte der Ausgang nicht auf 800 x 600 gestellt werden, solange
"spiegeln" auf Ihrem PowerBook ausgeschaltet ist. Beziehen Sie
sich hinsichtlich des Spiegelns auf die dem Macintosh-Computer
beiliegende Betriebsanleitung.
HINWEIS: Für ein PowerBook, das nicht mit einem 15-poligen
D-SubStecker ausgestattet ist, benötigen Sie ein von Apple Computer
hergestelltes Video-Adapterkabel.
Tabelle zur Einstellung des Bildschirm-Modus
Anzahl der DIP-Schalter
Auflösung
13" Multi-Scan Modus /16"-13"
17" Multi-Scan Modus /19"-13"
21" Multi-Scan Modus /21"-13"
13" festgelegter Modus/640 x 480
VGA/SVGA-Modus
16" festgelegter Modus/832 x 624
19" festgelegter Modus/1024 x 768
21" festgelegter Modus/1152 x 870
HINWEIS: Bei der Einstellung anderer als von Ihrem Macintosh und dem Projektor
unterstützter Display-Modi kann die Einstellung des DIP-Schalters zu einem leichten
Springen des Bildes führen. Möglich ist auch, daß gar nichts auf dem Bildschirm erscheint.
Stellen Sie den DIP-Schalter in einem derartigen Fall auf den festgelegten Modus 13"
und starten Sie Ihren Macintosh neu. Anschließend sollten Sie wieder einen anzeigbaren
Modus einstellen und dann Ihren Macintosh noch einmal neu starten. Stellen Sie sicher,
daß der Projektor und Ihr Ma-cintosh sowohl mit dem Bildschirm-Adapter als auch mit
dem mitgelieferten Signalkabel (15-poliger D-Sub-Mini-Stecker) ange-schlossen sind.
Starten Sie anschließend Ihren Macintosh neu.
Beispiele für die Einstellung der DIP-Schalter
17" Multi-Scan Modus
VGA/SVGA-Modus
ON
ON
1
2
3
4
5
6
1
2
HINWEIS: Weitere Informationen über die Anforderungen an den Video-Ausgang
Ihres Computers entnehmen Sie bitte der dem Computer beiliegenden
Betriebsanleitung. Dort können Sie auch nach-lesen, ob spezielle Identifikationen oder
Konfigurationen Ihres Pro-jektorbildes und Monitors erforderlich sind.
Anschluß Ihres DVD-Players
Sie können Ihren Projektor über die Komponenten-Ausgänge oder den Video-Ausgang
an einen DVD-Player anschließen. Verfahren Sie einfach wie folgt:
1. Schalten Sie sowohl Ihren Projektor als auch den DVD-Player aus.
2. Wenn
Ihr
DVD-Player
(Y, Cb, Cr) ausgestattet ist, schließen Sie Ihren DVD-Player mit Hilfe eines
optionalen 15-poligen-an-RCA x 3 Kabel an den RGB INPUT-Anschluß am
Projektor an.
Verwenden Sie bei einem DVD-Player ohne Komponenten-Ausgänge (Y, Cb,
Cr) herkömmliche RCA-Kabel (kein Lieferum-fang) für den Anschluß eines
gemischten VIDEO-Ausgangs des DVD-Players an den Video-Eingang des
Projektors.
3. Schalten Sie sowohl den Projektor als auch den DVD-Player ein.
HINWEIS: Weitere Informationen über die Video-Ausgangsan-forderungen Ihres
DVD-Players entnehmen Sie bitte der dem DVD-Player beiliegenden Betriebsanleitung.
600)/XGA (1024
768), sofern Ihr
1
2
3
4
5
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
19" festgelegter Modus
ON
3
4
5
6
1
2
3
4
mit
Komponenten-Video-Ausgängen
Anschluß Ihres VCR's oder Laserdisc-Players
Verwenden Sie für den Anschluß Ihres VCR's oder Laserdisc-Players an Ihren
Projektor herkömmliche RCA-Kabel (kein Lieferumfang). Verfahren Sie zur
Durchführung der Anschlüsse einfach wie folgt:
1. Schalten Sie sowohl Ihren Projektor als auch VCR bzw. Laserdisc-Player aus.
2. Schließen Sie das eine Ende Ihres RCA-Kabels an den sich auf der Rückseite
des VCR's befindlichen Video-Ausgangsanschluß an. Das andere Ende des
RCA-Kabels muß an den Video-Eingang des Projektors angeschlossen werden.
Verwenden Sie für den Anschluß des Tons von Ihrem VCR bzw. Laserdisc-
Player an Ihren Projektor (wenn Ihr VCR oder Laserdisc-Player dafür ausgelegt
ist) herkömmliche Standard-RCA-Audiokabel. Achten Sie beim Anschluß
unbedingt darauf, daß Sie den rechten und linken Kanal richtig anschließen,
da nur so Stereoton gewährleistet ist.
3. Schalten Sie sowohl den Projektor als auch den VCR bzw. Laserdisc-Player
ein.
HINWEIS: Weitere Informationen über die Video-Ausgangsan-forderungen an Ihre
Geräte entnehmen Sie bitte der Ihrem VCR bzw. Laserdisc-Player beiliegenden
Betriebsanleitung.
Anschluß Ihres Computers an den Maus-Ausgangsan-schluß
6
ON
HINWEIS: Um den Maus-Ausgangsanschluß benutzen zu können, benötigen Sie
das serielle Kabel, den Mausadapter (für IBM PS/2 oder Macintosh) und die
ON
Vollfunktions-Fernbedienung.
Der eingebaute Fernbedienungs-Mausempfänger ermöglicht Ihnen den Betrieb
Ihrer Computer-Mausfunktionen von der Vollfunktions-Fernbedienung. Es ist
ungeheuer praktisch durch die mit Ihrem Computer entworfenen Präsentationen
zu klicken.
Anschluß des Maus-Ausgangsanschlusses:
1. Schalten Sie Ihren Computer aus.
2. Für PC's: Entfernen Sie Ihre derzeit verwendete Maus und schließen Sie ein
serielles Kabel zwischen dem Mausausgang und der Maus-Schnittstelle Ihres
PC's an. (Verwenden Sie den 6-poligen Adapter für den Anschluß an einen PS/
2-Computer.)
Für Macintosh: Entfernen Sie Ihre derzeit verwendete Maus und befestigen Sie
den Macintosh-Adapter am seriellen Kabel des MausAusgangsanschlusses.
Schliessen Sie dann den Projektor an Ihre MausSchnittstelle an.
3. Wenn der eingebaute Fernbedienungs-Mausempfänger verfügbar ist, wird Ihre
sonst verwendete Maus abgeschaltet. Trennen Sie das serielle Kabel ab und
starten Sie Ihren Computer neu.
MOUSE
REMOTE
PC CONTROL
OUTPUT
CONTROL
INPUT
AUDIO MONITOR
RGB OUTPUT
5
6
OUTPUT
AUDIO
RGB INPUT
S-VIDEO
L
/
MONO
R
VIDEO
Serielles Kabel (Lieferumfang)
MOUSE
REMOTE
PC CONTROL
OUTPUT
CONTROL
INPUT
AUDIO MONITOR
RGB OUTPUT
OUTPUT
AUDIO
RGB INPUT
S-VIDEO
L
/
MONO
R
VIDEO
Serielles Kabel (Lieferumfang)
HINWEIS: Einige Computer oder Software-Programme arbeiten unter Umständen
nicht mit dem MOUSE OUT-Port.
G–16
IBM PC/AT
Macintosh
IBM PS2
