2 Angaben zum Produkt
2.5 Abmessungen und Mindestabstände
2.5.1 Allgemeine Abmessungen und Anschlussmaße
ø
212
75
89
6
46
145
210
≥ 20*

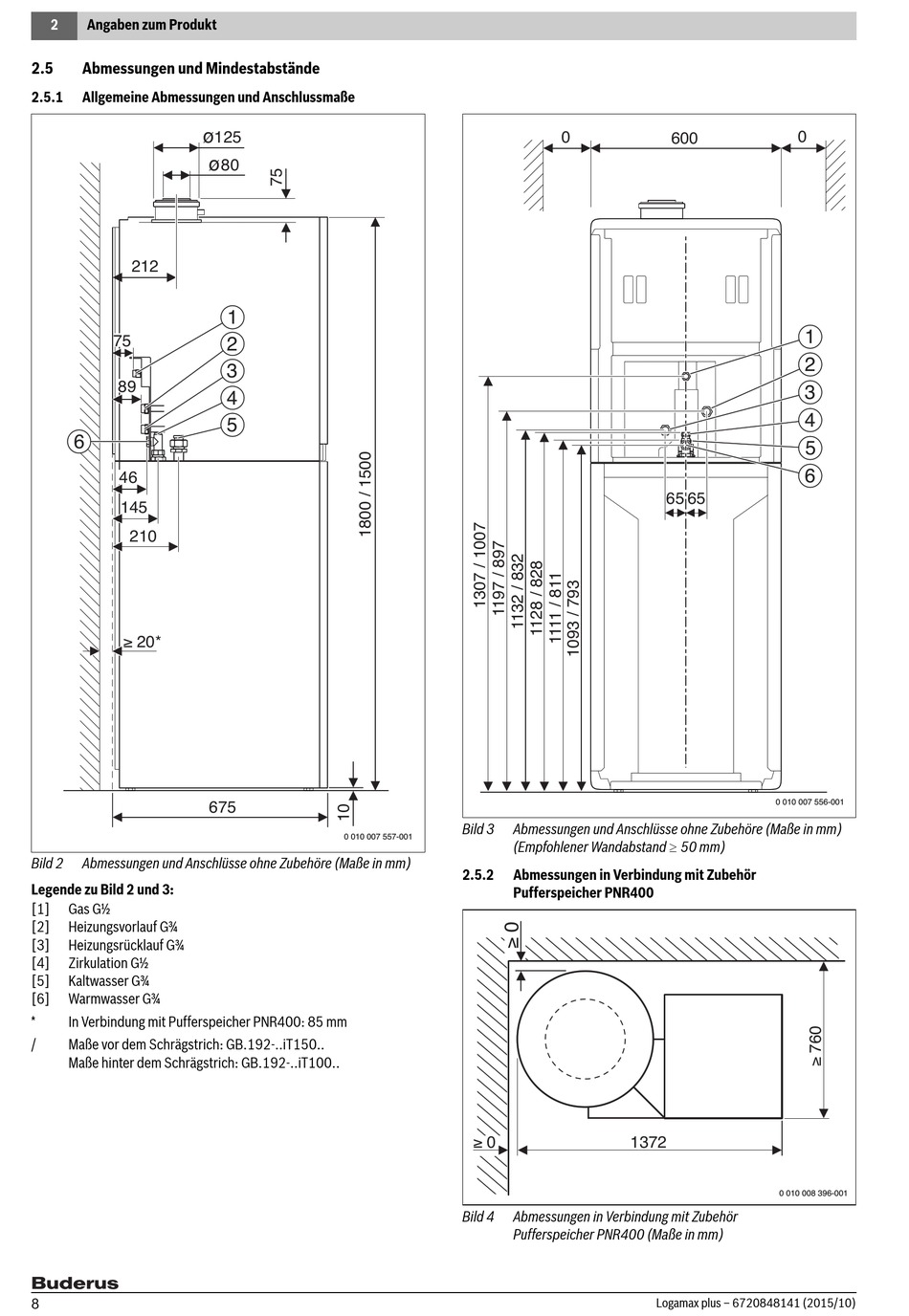

Bild 2 Abmessungen und Anschlüsse ohne Zubehöre (Maße in mm)
Legende zu Bild 2 und 3:
[1] Gas G½
[2] Heizungsvorlauf G¾
[3] Heizungsrücklauf G¾
[4] Zirkulation G½
[5] Kaltwasser G¾
[6] Warmwasser G¾
* In Verbindung mit Pufferspeicher PNR400: 85 mm
/ Maße vor dem Schrägstrich: GB.192-..iT150..
Maße hinter dem Schrägstrich: GB.192-..iT100..
8
125
ø
80
1
2
3
4
5
675
0 010 007 557-001
0
Bild 3 Abmessungen und Anschlüsse ohne Zubehöre (Maße in mm)
(Empfohlener Wandabstand 50 mm)
2.5.2 Abmessungen in Verbindung mit Zubehör
Pufferspeicher PNR400
≥ 0 1372
Bild 4 Abmessungen in Verbindung mit Zubehör
Pufferspeicher PNR400 (Maße in mm)
0
600
1
2
3
4
5
6
65 65
0 010 007 556-001
0 010 008 396-001
Logamax plus – 6720848141 (2015/10)
