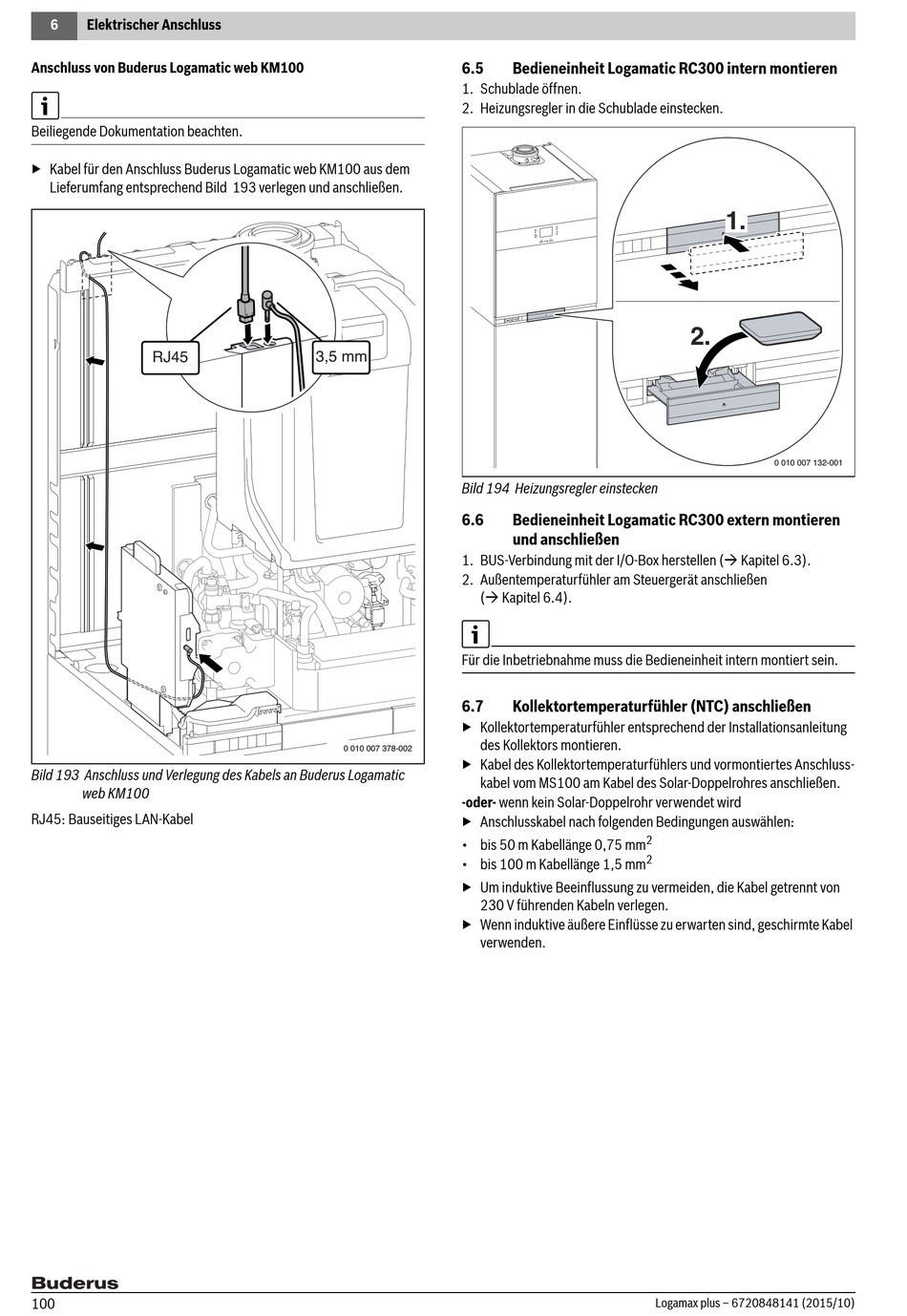

6 Elektrischer Anschluss
Anschluss von Buderus Logamatic web KM100
Beiliegende Dokumentation beachten.
▶ Kabel für den Anschluss Buderus Logamatic web KM100 aus dem
Lieferumfang entsprechend Bild 193 verlegen und anschließen.
RJ45
Bild 193 Anschluss und Verlegung des Kabels an Buderus Logamatic
web KM100
RJ45: Bauseitiges LAN-Kabel
100
6.5
1. Schublade öffnen.
2. Heizungsregler in die Schublade einstecken.
3,5 mm
Bild 194 Heizungsregler einstecken
6.6
1. BUS-Verbindung mit der I/O-Box herstellen ( Kapitel 6.3).
2. Außentemperaturfühler am Steuergerät anschließen
( Kapitel 6.4).
Für die Inbetriebnahme muss die Bedieneinheit intern montiert sein.
6.7
▶ Kollektortemperaturfühler entsprechend der Installationsanleitung
des Kollektors montieren.
0 010 007 378-002
▶ Kabel des Kollektortemperaturfühlers und vormontiertes Anschluss-
kabel vom MS100 am Kabel des Solar-Doppelrohres anschließen.
-oder- wenn kein Solar-Doppelrohr verwendet wird
▶ Anschlusskabel nach folgenden Bedingungen auswählen:
• bis 50 m Kabellänge 0,75 mm
• bis 100 m Kabellänge 1,5 mm
▶ Um induktive Beeinflussung zu vermeiden, die Kabel getrennt von
230 V führenden Kabeln verlegen.
▶ Wenn induktive äußere Einflüsse zu erwarten sind, geschirmte Kabel
verwenden.

Bedieneinheit Logamatic RC300 intern montieren

Bedieneinheit Logamatic RC300 extern montieren
und anschließen
Kollektortemperaturfühler (NTC) anschließen
2
2
Logamax plus – 6720848141 (2015/10)
1.
2.
0 010 007 132-001
