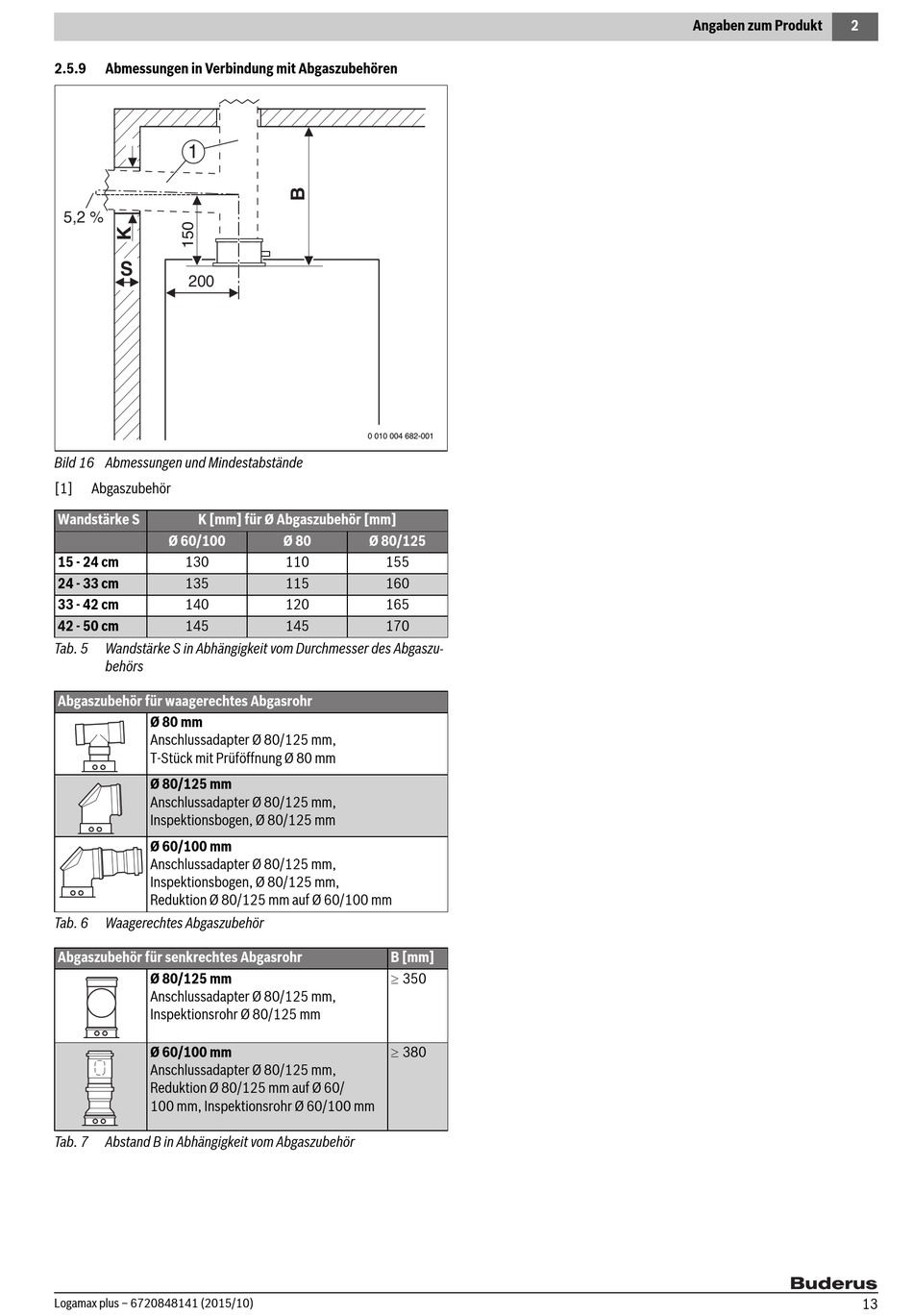

2.5.9 Abmessungen in Verbindung mit Abgaszubehören
1
5,2 %
S
200
Bild 16 Abmessungen und Mindestabstände
[1] Abgaszubehör
Wandstärke S K [mm] für Ø Abgaszubehör [mm]
Ø 60/100
15 - 24 cm 130
24 - 33 cm 135
33 - 42 cm 140
42 - 50 cm 145
Tab. 5 Wandstärke S in Abhängigkeit vom Durchmesser des Abgaszu-
behörs
Abgaszubehör für waagerechtes Abgasrohr
Ø 80 mm
Anschlussadapter Ø 80/125 mm,
T-Stück mit Prüföffnung Ø 80 mm
Ø 80/125 mm
Anschlussadapter Ø 80/125 mm,
Inspektionsbogen, Ø 80/125 mm
Ø 60/100 mm
Anschlussadapter Ø 80/125 mm,
Inspektionsbogen, Ø 80/125 mm,
Reduktion Ø 80/125 mm auf Ø 60/100 mm
Tab. 6 Waagerechtes Abgaszubehör
Abgaszubehör für senkrechtes Abgasrohr
Ø 80/125 mm
Anschlussadapter Ø 80/125 mm,
Inspektionsrohr Ø 80/125 mm
Ø 60/100 mm
Anschlussadapter Ø 80/125 mm,
Reduktion Ø 80/125 mm auf Ø 60/
100 mm, Inspektionsrohr Ø 60/100 mm
Tab. 7 Abstand B in Abhängigkeit vom Abgaszubehör
Logamax plus – 6720848141 (2015/10)
0 010 004 682-001
Ø 80 Ø 80/125
110 155
115 160
120 165
145 170
B [mm]
350
380
Angaben zum Produkt 2
13
