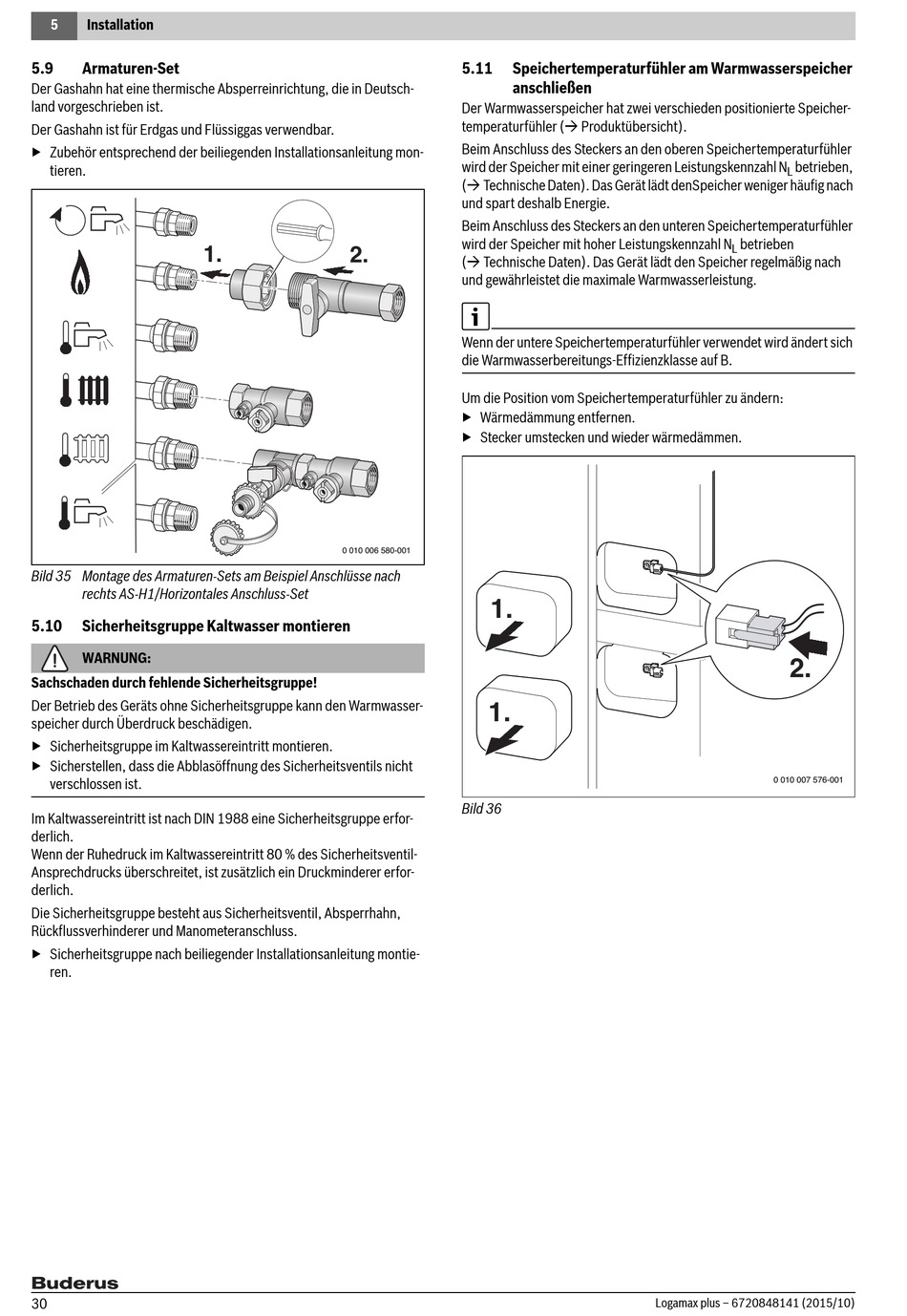

5 Installation
5.9

Armaturen-Set

Der Gashahn hat eine thermische Absperreinrichtung, die in Deutsch-
land vorgeschrieben ist.
Der Gashahn ist für Erdgas und Flüssiggas verwendbar.
▶ Zubehör entsprechend der beiliegenden Installationsanleitung mon-
tieren.
1.
Bild 35 Montage des Armaturen-Sets am Beispiel Anschlüsse nach
rechts AS-H1/Horizontales Anschluss-Set
5.10

Sicherheitsgruppe Kaltwasser montieren

WARNUNG:
Sachschaden durch fehlende Sicherheitsgruppe!
Der Betrieb des Geräts ohne Sicherheitsgruppe kann den Warmwasser-
speicher durch Überdruck beschädigen.
▶ Sicherheitsgruppe im Kaltwassereintritt montieren.
▶ Sicherstellen, dass die Abblasöffnung des Sicherheitsventils nicht
verschlossen ist.
Im Kaltwassereintritt ist nach DIN 1988 eine Sicherheitsgruppe erfor-
derlich.
Wenn der Ruhedruck im Kaltwassereintritt 80 % des Sicherheitsventil-
Ansprechdrucks überschreitet, ist zusätzlich ein Druckminderer erfor-
derlich.
Die Sicherheitsgruppe besteht aus Sicherheitsventil, Absperrhahn,
Rückflussverhinderer und Manometeranschluss.
▶ Sicherheitsgruppe nach beiliegender Installationsanleitung montie-
ren.
30
5.11 Speichertemperaturfühler am Warmwasserspeicher
anschließen
Der Warmwasserspeicher hat zwei verschieden positionierte Speicher-
temperaturfühler ( Produktübersicht).
Beim Anschluss des Steckers an den oberen Speichertemperaturfühler
wird der Speicher mit einer geringeren Leistungskennzahl N
( Technische Daten). Das Gerät lädt denSpeicher weniger häufig nach
und spart deshalb Energie.
Beim Anschluss des Steckers an den unteren Speichertemperaturfühler
wird der Speicher mit hoher Leistungskennzahl N
2.
( Technische Daten). Das Gerät lädt den Speicher regelmäßig nach
und gewährleistet die maximale Warmwasserleistung.
Wenn der untere Speichertemperaturfühler verwendet wird ändert sich
die Warmwasserbereitungs-Effizienzklasse auf B.
Um die Position vom Speichertemperaturfühler zu ändern:
▶ Wärmedämmung entfernen.
▶ Stecker umstecken und wieder wärmedämmen.
0 010 006 580-001
1.
1.
Bild 36
betrieben,
L
betrieben
L
2.
0 010 007 576-001
