2.5.6 Anschlussmaße mit Zubehör Heizkreiserweiterung 2
180

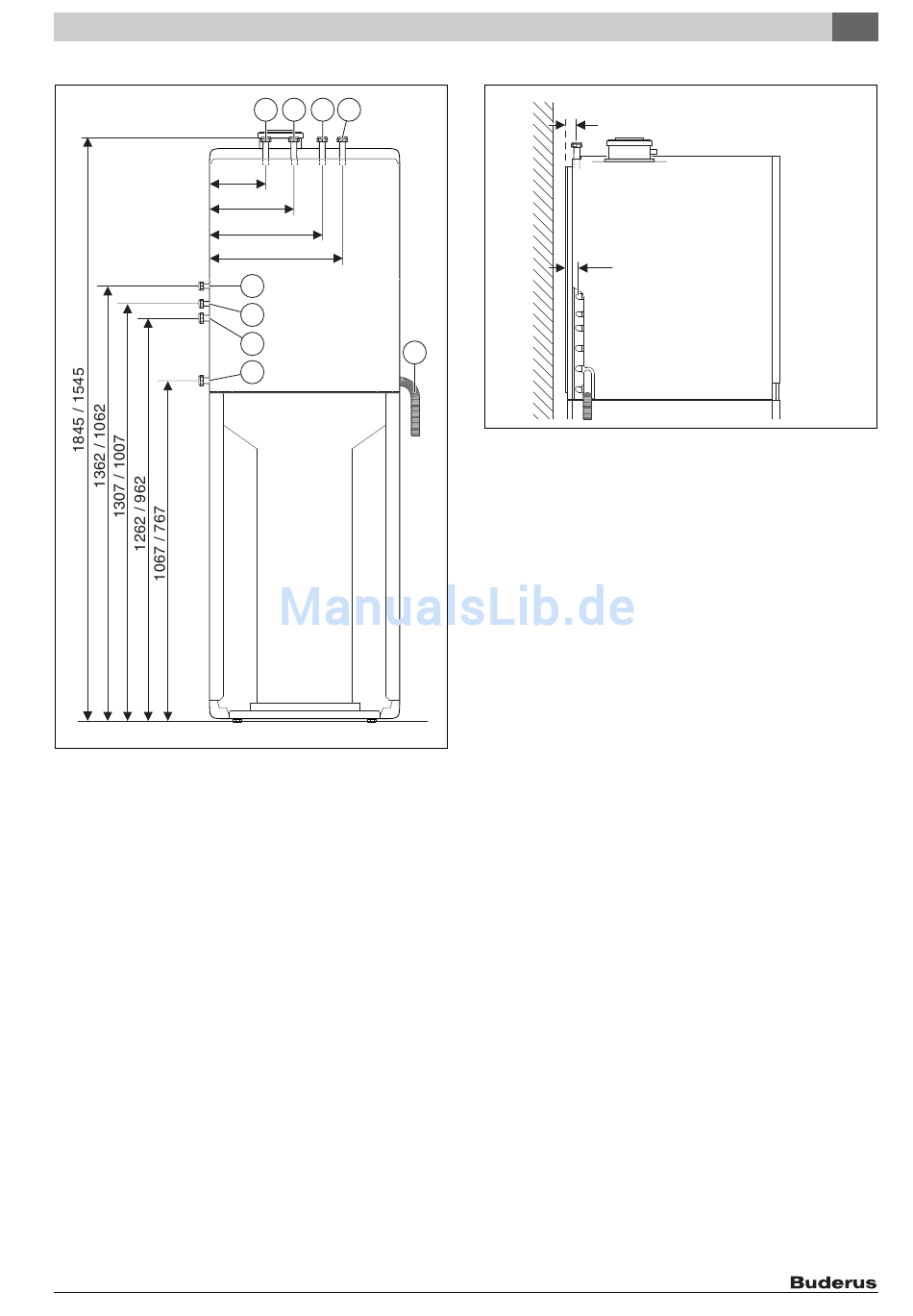

Bild 10 Anschlussmaße des Zubehörs Heizkreiserweiterung 2 (Maße in
mm)
Legende zu Bild 10:
[1] Heizungsrücklauf (gemischter Heizkreis) G¾
[2] Heizungsvorlauf (gemischter Heizkreis) G¾
[3] Heizungsrücklauf (ungemischter Heizkreis) G¾
[4] Heizungsvorlauf (ungemischter Heizkreis) G¾
[5] Zirkulation G½
[6] Gas G½
[7] Kaltwasser G¾
[8] Warmwasser G¾
[9] Ableitung vom Kondensat
/ Maße vor dem Schrägstrich: GB.192-..iT150..
Maße hinter dem Schrägstrich: GB.192-..iT100..
Logamax plus – 6720848141 (2015/10)
1 2 3 4
268
365
420
5
6
7
9
8
0 010 007 592-001
45
52
Bild 11 Anschlussmaße des Zubehörs Heizkreiserweiterung 2 (Maße in
mm)
Angaben zum Produkt 2
0 010 007 593-001
