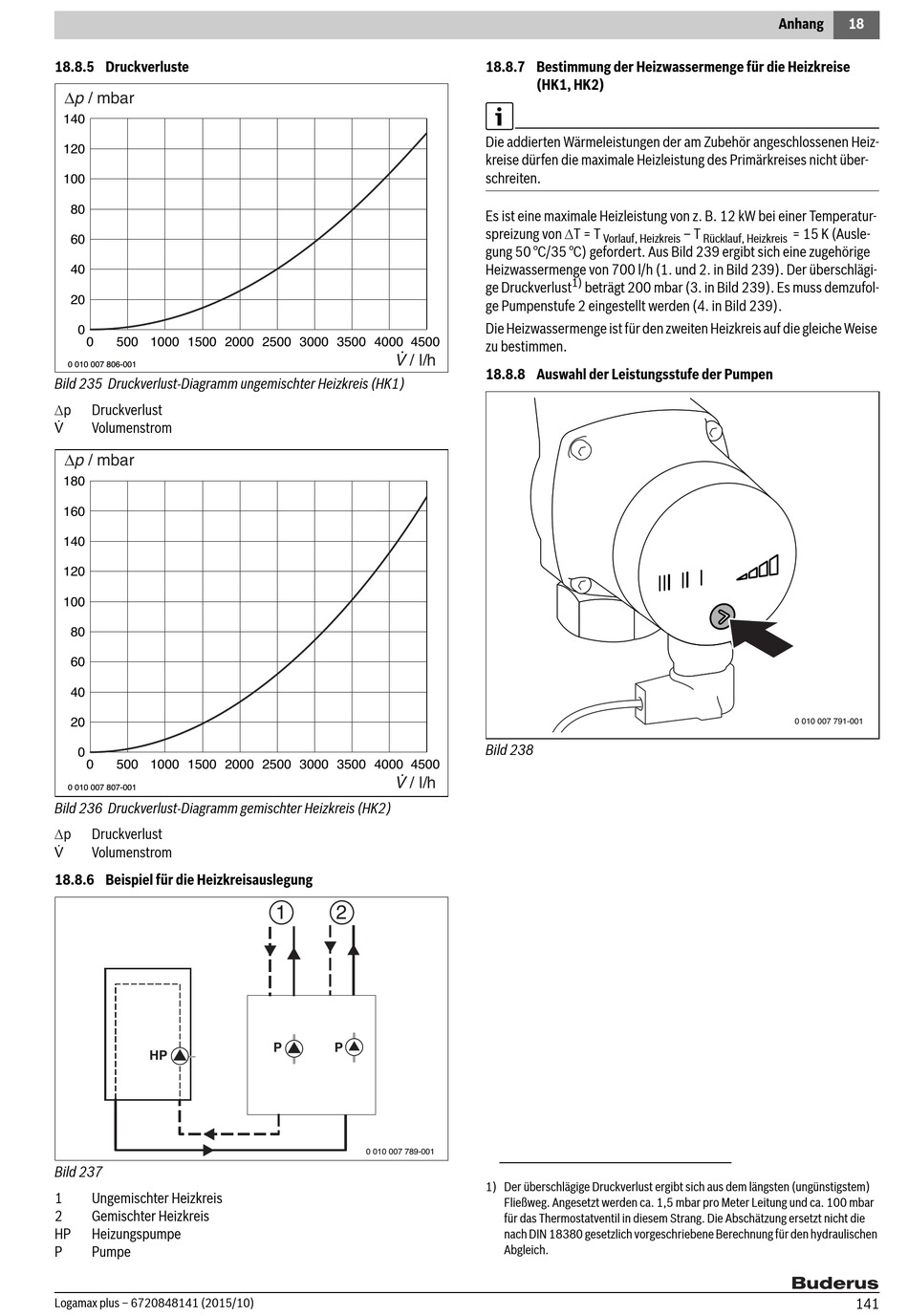

18.8.5 Druckverluste

Δp / mbar
140
120
100
80
60
40
20
0
0 500 1000 1500 2000 2500 3000 3500 4000 4500
0 010 007 806-001
Bild 235 Druckverlust-Diagramm ungemischter Heizkreis (HK1)
p
Druckverlust
V
Volumenstrom
Δp / mbar
180
160
140
120
100
80
60
40
20
0
0 500 1000 1500 2000 2500 3000 3500 4000 4500
0 010 007 807-001
Bild 236 Druckverlust-Diagramm gemischter Heizkreis (HK2)
p
Druckverlust
V
Volumenstrom
18.8.6 Beispiel für die Heizkreisauslegung
HP
Bild 237
1 Ungemischter Heizkreis
2 Gemischter Heizkreis
HP Heizungspumpe
P Pumpe
Logamax plus – 6720848141 (2015/10)
.
V / l/h
.
V / l/h
1 2
P P
0 010 007 789-001
18.8.7 Bestimmung der Heizwassermenge für die Heizkreise
(HK1, HK2)
Die addierten Wärmeleistungen der am Zubehör angeschlossenen Heiz-
kreise dürfen die maximale Heizleistung des Primärkreises nicht über-
schreiten.
Es ist eine maximale Heizleistung von z. B. 12 kW bei einer Temperatur-
spreizung von T = T
Vorlauf, Heizkreis
gung 50 °C/35 °C) gefordert. Aus Bild 239 ergibt sich eine zugehörige
Heizwassermenge von 700 l/h (1. und 2. in Bild 239). Der überschlägi-
1)
ge Druckverlust beträgt 200 mbar (3. in Bild 239). Es muss demzufol-
ge Pumpenstufe 2 eingestellt werden (4. in Bild 239).
Die Heizwassermenge ist für den zweiten Heizkreis auf die gleiche Weise
zu bestimmen.

18.8.8 Auswahl der Leistungsstufe der Pumpen

Bild 238
1) Der überschlägige Druckverlust ergibt sich aus dem längsten (ungünstigstem)
Fließweg. Angesetzt werden ca. 1,5 mbar pro Meter Leitung und ca. 100 mbar
für das Thermostatventil in diesem Strang. Die Abschätzung ersetzt nicht die
nach DIN 18380 gesetzlich vorgeschriebene Berechnung für den hydraulischen
Abgleich.
Anhang 18
– T = 15 K (Ausle-
Rücklauf, Heizkreis
0 010 007 791-001
