Anzeigen und Funktionen auf der Rückseite

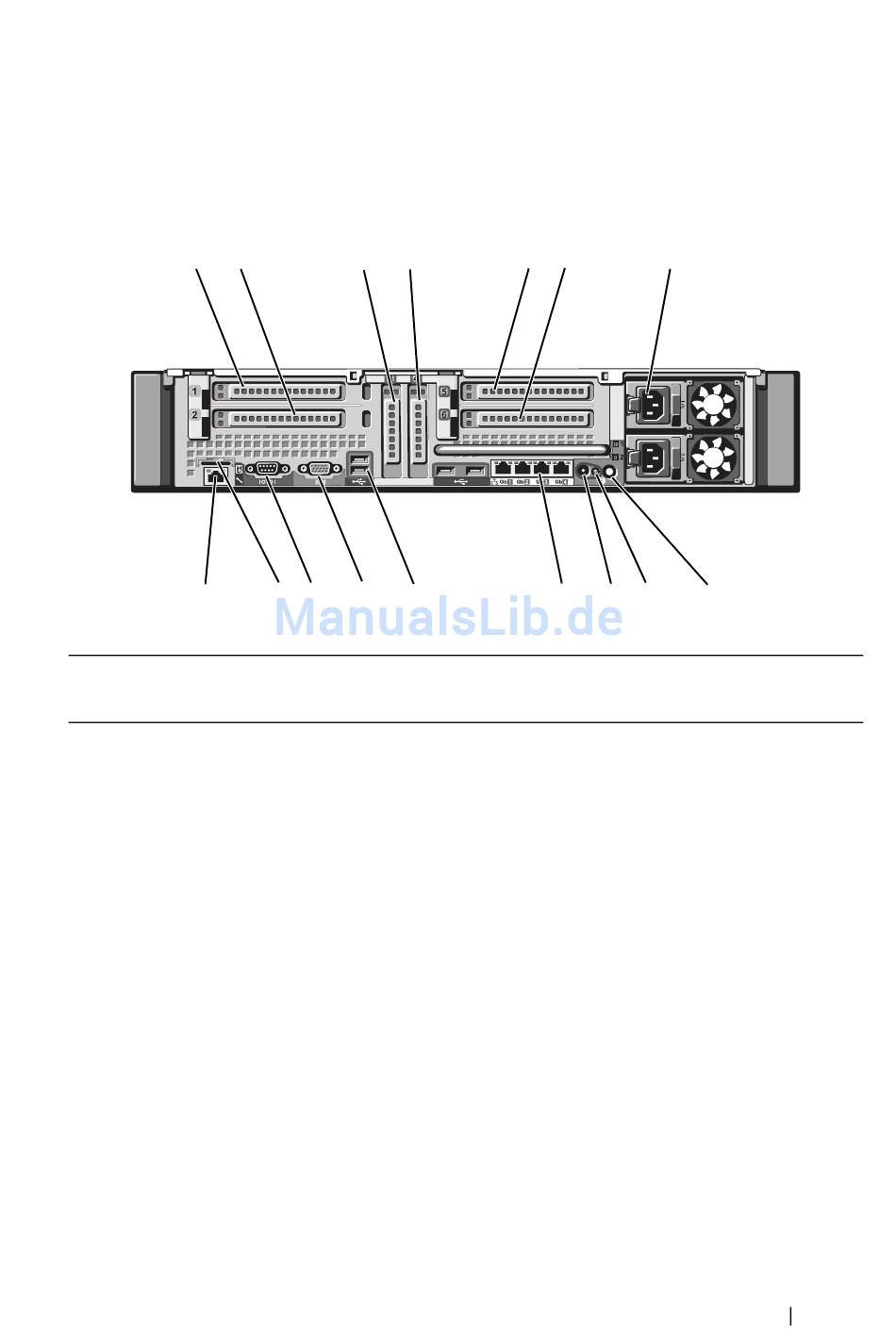

Abbildung 1-3. Anzeigen und Funktionen auf der Rückseite
2
1
16
Element Anzeige, Taste oder
Anschluss
1 PCIe-Steckplatz 1
2 PCIe-Steckplatz 2
3 PCIe-Steckplatz 3
4 PCIe-Steckplatz 4
5 PCIe-Steckplatz 5
6 PCIe-Steckplatz 6
3 4
13
15 14 12
Symbol
6
5
10 9
11
Beschreibung
PCI Express (2. Generation) x8-
Erweiterungssteckplatz (Länge 24,13 cm).
PCI Express (2. Generation) x4-
Erweiterungssteckplatz (niedriges Profil
mit maximaler Länge von 24,13 cm,
Halter in Standardhöhe).
PCI Express (2. Generation) x8-
Erweiterungssteckplatz (niedriges Profil,
Länge 24,13 cm).
PCI Express (2. Generation) x8-
Erweiterungssteckplatz (niedriges Profil,
Länge 24,13 cm).
PCI Express (2. Generation) x8-
Erweiterungssteckplatz (Länge 24,13 cm).
PCI Express (2. Generation) x8-
Erweiterungssteckplatz (Länge 24,13 cm).
Wissenswertes zum System
