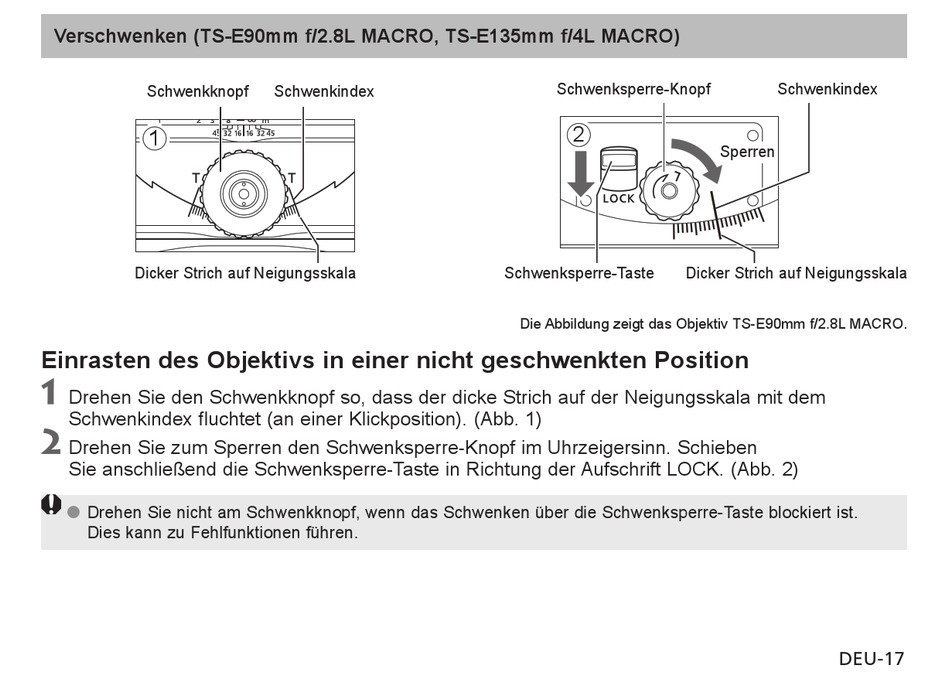

Verschwenken (TS-E90mm f/2.8L MACRO, TS-E135mm f/4L MACRO)
Schwenkknopf
1
Dicker Strich auf Neigungsskala
Einrasten des Objektivs in einer nicht geschwenkten Position
Drehen Sie den Schwenkknopf so, dass der dicke Strich auf der Neigungsskala mit dem
Schwenkindex fluchtet (an einer Klickposition). (Abb. 1)
Drehen Sie zum Sperren den Schwenksperre-Knopf im Uhrzeigersinn. Schieben
Sie anschließend die Schwenksperre-Taste in Richtung der Aufschrift LOCK. (Abb. 2)
Drehen Sie nicht am Schwenkknopf, wenn das Schwenken über die Schwenksperre-Taste blockiert ist.
O
O
Dies kann zu Fehlfunktionen führen.
Schwenkindex
Schwenksperre-Knopf
2
Schwenksperre-Taste
Die Abbildung zeigt das Objektiv TS-E90mm f/2.8L MACRO.
Schwenkindex
Sperren
Dicker Strich auf Neigungsskala
DEU-17
