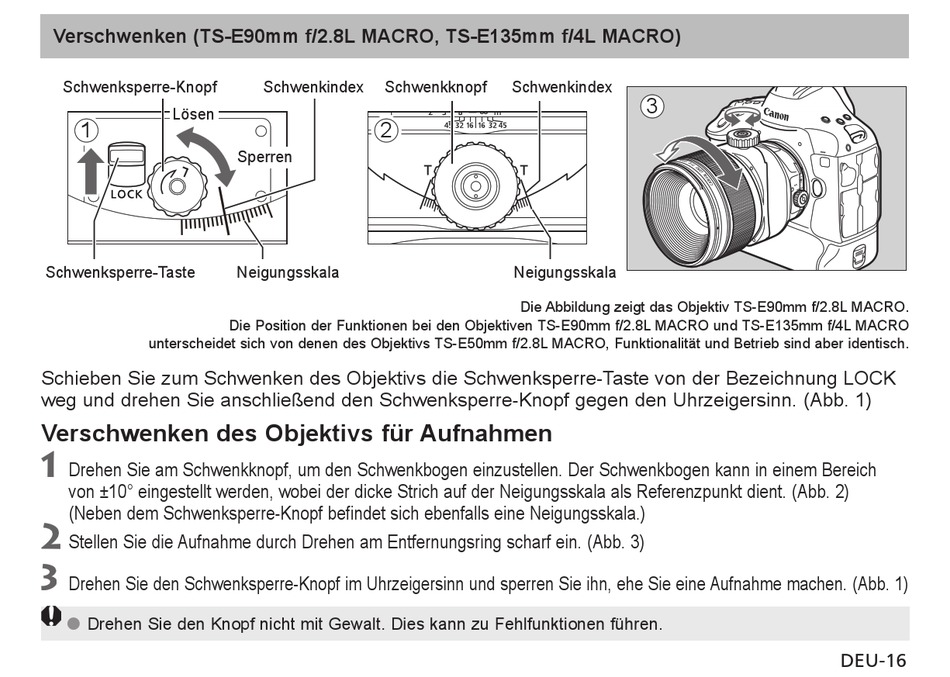

Verschwenken (TS-E90mm f/2.8L MACRO, TS-E135mm f/4L MACRO)
Schwenksperre-Knopf
Lösen
1
Schwenksperre-Taste
unterscheidet sich von denen des Objektivs TS-E50mm f/2.8L MACRO, Funktionalität und Betrieb sind aber identisch.
Schieben Sie zum Schwenken des Objektivs die Schwenksperre-Taste von der Bezeichnung LOCK
weg und drehen Sie anschließend den Schwenksperre-Knopf gegen den Uhrzeigersinn. (Abb. 1)
Verschwenken des Objektivs für Aufnahmen
Drehen Sie am Schwenkknopf, um den Schwenkbogen einzustellen. Der Schwenkbogen kann in einem Bereich
von ±10° eingestellt werden, wobei der dicke Strich auf der Neigungsskala als Referenzpunkt dient. (Abb. 2)
(Neben dem Schwenksperre-Knopf befindet sich ebenfalls eine Neigungsskala.)
Stellen Sie die Aufnahme durch Drehen am Entfernungsring scharf ein. (Abb. 3)
Drehen Sie den Schwenksperre-Knopf im Uhrzeigersinn und sperren Sie ihn, ehe Sie eine Aufnahme machen. (Abb. 1)
Drehen Sie den Knopf nicht mit Gewalt. Dies kann zu Fehlfunktionen führen.
O
O
Schwenkindex
Schwenkknopf
2
Sperren
Neigungsskala
Die Position der Funktionen bei den Objektiven TS-E90mm f/2.8L MACRO und TS-E135mm f/4L MACRO
Schwenkindex
3
Neigungsskala
Die Abbildung zeigt das Objektiv TS-E90mm f/2.8L MACRO.
DEU-16
