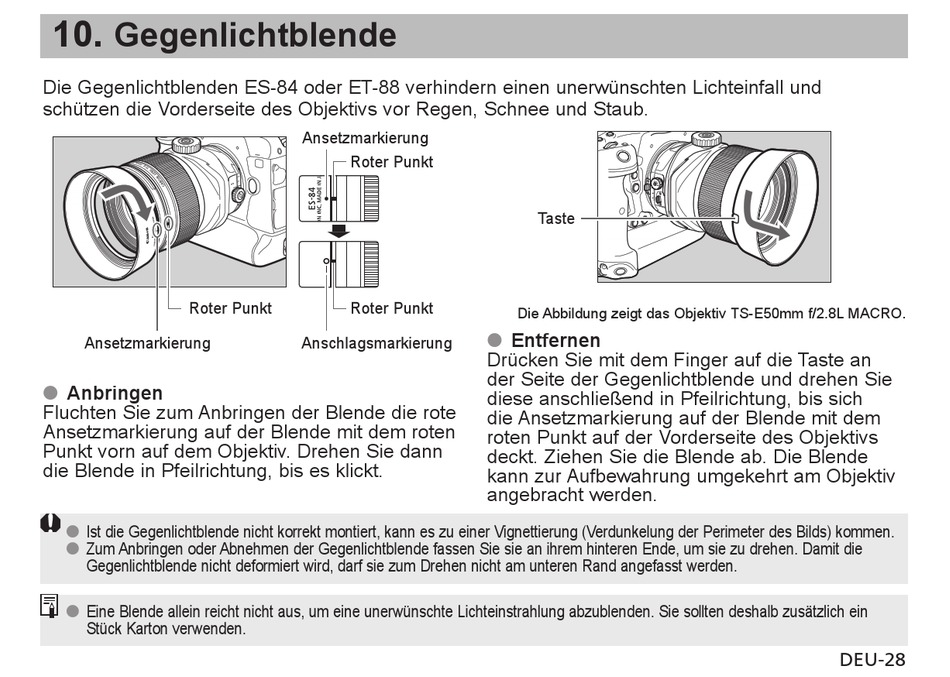

10.
Gegenlichtblende
Die Gegenlichtblenden ES-84 oder ET-88 verhindern einen unerwünschten Lichteinfall und
schützen die Vorderseite des Objektivs vor Regen, Schnee und Staub.
Roter Punkt
Ansetzmarkierung
Anbringen
O
O
Fluchten Sie zum Anbringen der Blende die rote
Ansetzmarkierung auf der Blende mit dem roten
Punkt vorn auf dem Objektiv. Drehen Sie dann
die Blende in Pfeilrichtung, bis es klickt.
Ist die Gegenlichtblende nicht korrekt montiert, kann es zu einer Vignettierung (Verdunkelung der Perimeter des Bilds) kommen.
O O
Zum Anbringen oder Abnehmen der Gegenlichtblende fassen Sie sie an ihrem hinteren Ende, um sie zu drehen. Damit die
O O
Gegenlichtblende nicht deformiert wird, darf sie zum Drehen nicht am unteren Rand angefasst werden.
Eine Blende allein reicht nicht aus, um eine unerwünschte Lichteinstrahlung abzublenden. Sie sollten deshalb zusätzlich ein
O O
Stück Karton verwenden.
Ansetzmarkierung
Roter Punkt
Roter Punkt
Anschlagsmarkierung
Taste
Die Abbildung zeigt das Objektiv TS-E50mm f/2.8L MACRO.
Entfernen
O
O
Drücken Sie mit dem Finger auf die Taste an
der Seite der Gegenlichtblende und drehen Sie
diese anschließend in Pfeilrichtung, bis sich
die Ansetzmarkierung auf der Blende mit dem
roten Punkt auf der Vorderseite des Objektivs
deckt. Ziehen Sie die Blende ab. Die Blende
kann zur Aufbewahrung umgekehrt am Objektiv
angebracht werden.
DEU-28
