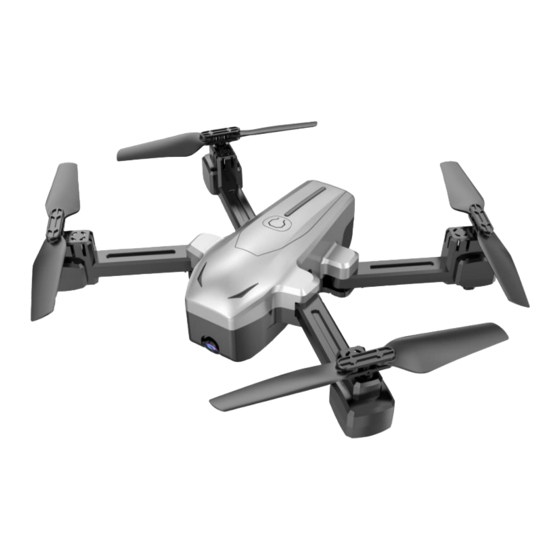

- Seite 1 Faltbarer GPS-Quadrocopter GH-260. fpv Mit 4K-Kamera, Follow-me-Funktion und App Bedienungsanleitung NX-4940-675...
-
Seite 2: Inhaltsverzeichnis
2.2. Landen ......................... 17 2.3. Aufsteigen & Sinken ..................... 17 2.4. Rechts- / Links-Drehung ..................18 2.5. Vorwärts- / Rückwärts-Flug .................. 18 2.6. Seiten-Bewegung ....................18 2.7. Rückkehr zum Startpunkt ..................19 2.8. 4K-Kamera ausrichten ..................19 Simulus – www.simulus.de... - Seite 3 Technische Daten ......................25 GPL-Lizenztext ........................26 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.simulus.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Simulus – www.simulus.de...
-
Seite 4: Ihr Neuer Gps-Quadrocopter
• 2 Ersatz-Rotoren • USB-Ladekabel für Copter • microUSB-Ladekabel für Fernbedienung • Schraubendreher • Transportbox • Bedienungsanleitung Optionales Zubehör NX-4941: Ersatz-Akku NX-4942: Ersatz-Rotoren NX-4943: USB-Ladekabel ACHTUNG! Nicht geeignet für Kinder unter 3 Jahren. Kleinteile können verschluckt werden. Simulus – www.simulus.de... -
Seite 5: Wichtige Hinweise Zu Beginn
Akkus. Führen Sie Reparaturen nie selbst aus! • Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden. • Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. Simulus – www.simulus.de... - Seite 6 (auch nicht probehalber) in Räumen unter 5 m Deckenhöhe und 8 m freien Raum zu allen Seiten in Betrieb. • Achten Sie auf die richtige Reihenfolge beim Ein- und Ausschalten. Beim Einschalten wird zuerst der Quadrocpter und dann die Fernsteuerung eingeschaltet. Beim Simulus – www.simulus.de...
-
Seite 7: Wichtige Hinweise Zu Akkus Und Deren Entsorgung
Zerstörung des Gerätes führen - Brandgefahr. • Soll der Akku längere Zeit aufbewahrt werden, empfiehlt sich eine Restkapazität von ca. 30% des Ladevolumens. • Vermeiden Sie am Lagerort direkte Sonneneinstrahlung. Die ideale Temperatur beträgt 10 – 20 °C. Simulus – www.simulus.de... -
Seite 8: Wichtige Hinweise Zur Entsorgung
Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-4940-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/53/EU und der Funkanlagen- Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl. -
Seite 9: Produktdetails
Produktdetails Quadrocopter 1. 4K-Kamera 6. Rotor 2. LED-Anzeige 7. Akku-Entriegelung 3. Rotor-Schraube 8. LEDs 4. Ein/Aus-Taste 9. Ausfahr-Gelenk 5. Akku Simulus – www.simulus.de... -
Seite 10: Fernsteuerung
7. Start / Lande-Taste 13. Heimkehr-LED 2. Linker Steuerhebel 8. Foto / Video-Taste 14. Headless-LED Indoor (visueller Modus) / 3. Gyro-Taste 15. Foto-LED GPS-Taste 4. Geschwindigkeits-Taste 10. Rechter Steuerhebel 16. Geschwindigkeits-LED 5. Geo-Taste 11. Heimkehr-Taste 6. Akku-LED 12. Headless-Taste Simulus – www.simulus.de... -
Seite 11: Quadrocopter
2. Um den Rotorenschutz zu installieren, drücken Sie die Schienen wie abgebildet an die Abdeckung der Rotoren. Achten Sie dabei darauf, dass die Pins des Rotorenschutzes richtig in die dafür vorgesehene Öffnung einrasten. 3. Um den Rotorenschutz zu entfernen, nehmen Sie die Schienen wieder ab. Simulus – www.simulus.de... -
Seite 12: Akku Aufladen
3. Trennen Sie den Akku vom Netzteil, sobald er vollständig aufgeladen ist. 4. Setzen Sie den Akku wieder passend im Quadrocopter ein, so dass er einrastet. 5. Ziehen Sie und rütteln Sie kurz am Akku, um sicherzustellen, dass er sicher eingerastet ist. Simulus – www.simulus.de... -
Seite 13: Fernsteuerung
Sie eine App, die eine Verbindung zwischen Ihrem Quadrocopter und Ihrem Mobilgerät herstellen kann. Wir empfehlen hierzu die kostenlose App GPS Drone. Suchen Sie diese im Google Play Store (Android) oder App-Store (iOS) und installieren Sie sie auf Ihrem Mobilgerät. Simulus – www.simulus.de... -
Seite 14: Verwendung
Sie die Kalibrierung alternativ auch über die App durchführen (siehe Abschnitt App). Halten Sie die Gyro-Taste auf der Fernsteuerung für ca. 3 Sekunden gedrückt. War die Kalibrierung erfolgreich, macht die Fernsteuerung ein Piep-Geräusch und die LEDs des Quadrocopters blinken dauerhaft in kurzen Abständen. Simulus – www.simulus.de... -
Seite 15: Geomagnetische Kalibrierung
HINWEIS: Für optimale Flugeigenschaften kalibrieren Sie den Quadrocopter nach jedem Akku-Wechsel oder, wenn Sie ihn länger nicht verwendet haben. HINWEIS: Die Kalibrierung funktioniert nur, wenn auch ein GPS-Signal empfangen wird. Führen Sie die Kalibrierung daher Außen durch. Simulus – www.simulus.de... -
Seite 16: Sicherheitssperre Aufheben
Ab einer Flughöhe von ≤ 1 m verliert der Quadrocopter auf Grund des Boden-Effekts an Stabilität. Je geringer die Flughöhe, des stärker der Boden-Effekt. HINWEIS: Schalten Sie über die Headless-Taste auf der Fernsteuerung in den Headless- Modus, um den Quadrocopter aus Ihrer Position zu steuern. Simulus – www.simulus.de... -
Seite 17: Starten
Mit dem linken Steuerhebel kontrollieren Sie die Drehgeschwindigkeit der Rotoren. Drehen sich die Rotoren schneller, steigt Ihr Quadrocopter auf. Drehen sie sich langsamer, sinkt er wieder. • Aufsteigen: Linker Steuerhebel nach oben • Sinken: Linker Steuerhebel nach unten Simulus – www.simulus.de... -
Seite 18: Rechts- / Links-Drehung
• Rückwärts: Rechter Steuerheben nach unten 2.6. Seiten-Bewegung Drücken Sie den rechten Steuerhebel in die Richtung, in die sich Ihr Quadrocopter bewegen soll. • Bewegung nach rechts: Rechter Steuerhebel nach rechts • Bewegung nach links: Rechter Steuerhebel nach links Simulus – www.simulus.de... -
Seite 19: Rückkehr Zum Startpunkt
GPS Drone. Suchen Sie diese im Google Play Store (Android) oder im App Store (iOS) und installieren Sie sie auf Ihrem Mobilgerät. HINWEIS: Verbinden Sie zur selben Zeit per App nur einen Quadrocopter mit nur einem Smartphone. Simulus – www.simulus.de... -
Seite 20: Quadrocopter Mit App Verbinden
Play. Sie gelangen so direkt zum Bedienfeld der App. 7. Sobald Ihr Mobilgerät per WLAN mit Ihrem Quadrocopter verbunden ist, öffnet sich das Live-Bild der Kamera. 8. Bestätigen Sie die Verbindung, in dem Sie auf dem App-Bildschirm auf Submit tippen. Simulus – www.simulus.de... -
Seite 21: Allgemeine Steuerung
25. Video Gesten-Steuerung Follow-me-Funktion Kamerawechsel 16. Personen-Tracking 26. Foto VR-Headset 17. Gesten-Steuerung 27. Multimedia-Funktion 4K-Kamerabild spiegeln 18. Follow-me-Funktion 28. Rotation nach links/rechts, Beschleunigen HD-/SD-Auflösung 19. Kreisflug-Funktion 29. Flug nach links, rechts, vorwärts oder rückwärts 10. Bilderordner 20. Rückkehr-Funktion Simulus – www.simulus.de... -
Seite 22: Automatische Start- Und Landefunktion
Tippen Sie das entsprechende Symbol in der App (bei aktiviertem GPS-Mode) und zeichnen Sie auf dem Touchscreen die gewünschte Flugroute. Der Quadrocopter fliegt von seiner Position aus selbstständig entlang der vorgezeichneten Route. Flugrichtung und Höhe können Sie während des Manövers weiterhin kontrollieren. Simulus – www.simulus.de... -
Seite 23: Personen-Tracking-Funktion
Sie über die "Indoor (visueller Modus) / GPS-Taste" der Fernsteuerung vom GPS- Modus in den visuellen Modus wechseln. 1. Sobald sich der Quadrocopter im Schwebeflug befindet und Sie, wie im Hinweis beschrieben, in den visuellen Modus gewechselt haben, tippen Sie auf das Simulus – www.simulus.de... -
Seite 24: Multimedia-Funktion
Lösung: Diese Funktion ist nur im visuellen Modus (Optical Flow) möglich. Starten Sie den Quadrocopter wie gewohnt. Sobald sich dieser im Schwebeflug befindet, können Sie über die "Indoor (visueller Modus) / GPS-Taste" der Fernsteuerung vom GPS-Modus in den visuellen Modus wechseln. Simulus – www.simulus.de... -
Seite 25: Datenschutz
Stabilisierung dank Kamera Optical Flow Auflösung 3840 x 2160 p Maße 340 x 340 x 56 mm Gewicht 230 g Fernsteuerung Stromversorgung LiPo-Akku, 7,4 V DC Funk-Frequenz 2,4 GHz *Die Reichweite kann je nach verwendetem Smartphone abweichen Simulus – www.simulus.de... -
Seite 26: Gpl-Lizenztext
You must make sure that they, too, receive or can get the source code. And you must show them these terms so they know their rights. We protect your rights with two steps: (1) copyright the software, and (2) offer Simulus – www.simulus.de... - Seite 27 You must cause any work that you distribute or publish, that in whole or in part contains or is derived from the Program or any part thereof, to be licensed as a whole at no charge to all third parties under the terms of this License. Simulus – www.simulus.de...
- Seite 28 The source code for a work means the preferred form of the work for making modifications to it. For an executable work, complete source code means all the source code for all modules it contains, plus any associated interface definition files, plus the scripts used to Simulus – www.simulus.de...
- Seite 29 Many people have made generous contributions to the wide range of software distributed through that system in reliance on consistent application of that Simulus – www.simulus.de...
- Seite 30 TO YOU FOR DAMAGES, INCLUDING ANY GENERAL, SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OR INABILITY TO USE THE PROGRAM (INCLUDING BUT NOT LIMITED TO LOSS OF DATA OR DATA BEING RENDERED INACCURATE OR LOSSES SUSTAINED BY YOU OR THIRD PARTIES OR Simulus – www.simulus.de...
- Seite 31 The hypothetical commands `show w‘ and `show c‘ should show the appropriate parts of the General Public License. Of course, the commands you use may be called something other than `show w‘ and `show c‘; they could even be mouse-clicks or menu items - whatever suits your program. Simulus – www.simulus.de...
- Seite 32 If your program is a subroutine library, you may consider it more useful to permit linking proprietary applications with the library. If this is what you want to do, use the GNU Lesser General Public License instead of this License. Simulus – www.simulus.de...
- Seite 33 Simulus – www.simulus.de...
- Seite 34 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV3 – 18.02.2021 – LW//MF Simulus – www.simulus.de...
- Seite 35 GH-260.fpv Quadricoptère GPS pliable connecté avec caméra 4K et fonction Follow Me Mode d'emploi NX-4940-675...
- Seite 36 2.3. Prendre / Perdre de l'altitude ................21 2.4. Virage à droite/à gauche..................21 2.5. Vol vers l'avant/l'arrière ..................22 2.6. Déplacement latéral ..................... 22 2.7. Retour au point de départ ..................22 2.8. Orienter la caméra 4K..................23 Simulus – www.simulus.fr...
- Seite 37 11. Contrôle par gestes pour vol stationnaire ..............27 12. Contrôle par gestes pour démarrage d'un enregistrement ........27 13. Fonction Multimédia ....................28 Dépannage ........................28 Protection des données ....................29 Caractéristiques techniques ................... 29 Contrat de licence logiciel libre ..................30 Simulus – www.simulus.fr...
-
Seite 38: Votre Nouveau Quadricoptère Gps
NX4942 : Rotors de rechange pour quadricoptère GPS GH-260.fpv NX4943 : Câble de chargement USB pour quadricoptère GPS GH-260.fpv ATTENTION ! Ne convient pas aux enfants de moins de 3 ans. Contient de petites pièces pouvant être avalées ! Simulus – www.simulus.fr... -
Seite 39: Consignes Préalables
Usage d'un aéronef télépiloté de loisir 1. JE NE SURVOLE PAS LES PERSONNES J'utilise mon aéronef télépiloté en veillant à ne pas mettre en danger les personnes et les véhicules à proximité. Je ne les survole pas et conserve Simulus – www.simulus.fr... - Seite 40 6. JE NE SURVOLE PAS DE SITES SENSIBLES OU PROTÉGÉS Certains sites sensibles ou protégés ainsi que leurs abords sont interdits de survol. Il s'agit par exemple des centrales nucléaires, de terrains militaires ou encore de réserves naturelles et parcs nationaux. Simulus – www.simulus.fr...
- Seite 41 10. EN CAS DE DOUTE, JE ME RENSEIGNE Consultez le guide consacré à l'aéromodélisme sur le site de la direction générale de l'aviation civile pour plus d'informations sur les conditions d'utilisation des aéronefs télépilotés de loisirs. Simulus – www.simulus.fr...
-
Seite 42: Consignes De Sécurité
Une utilisation non conforme peut entraîner des blessures graves et des dommages matériels ! Veillez à respecter une distance de sécurité suffisante par rapport aux personnes, aux animaux et aux objets pendant le vol. Ne faites pas voler l'appareil au-dessus de spectateurs ou de vous-même. Simulus – www.simulus.fr... - Seite 43 Avant d'allumer l'appareil, vérifiez toutes les pièces et assurez-vous que toutes les connexions sont fixées correctement. Des éléments mal fixés peuvent se détacher à cause des mouvements du vol. Cela peut entraîner une perte de contrôle du quadricoptère. Risque de blessures ! Simulus – www.simulus.fr...
- Seite 44 Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. Sous réserve de modification et d’erreur ! Simulus – www.simulus.fr...
-
Seite 45: Consignes Importantes Sur Les Batteries Et Leur Recyclage
Si vous pensez ne pas utiliser la batterie durant une longue période, nous vous recommandons de la laisser charger à environ 30 % de sa capacité. Ne la stockez pas dans un endroit exposé aux rayons directs du soleil. La température idéale est comprise entre 10 et 20°C. Simulus – www.simulus.fr... -
Seite 46: Consignes Importantes Pour Le Traitement Des Déchets
à disposition sur le marché d'équipements radioélectriques. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. Simulus – www.simulus.fr... -
Seite 47: Description Du Produit
Description du produit Quadricoptère 1. Caméra 4K 6. Rotor 2. Voyant LED 7. Déverrouillage de la batterie 3. Vis de rotor 8. LED 4. Touche Marche/Arrêt 9. Bras escamotable 5. Batterie Simulus – www.simulus.fr... -
Seite 48: Télécommande
Touche Indoor (mode visuel) / 3. Touche Gyro 15. LED de photo Touche de réglage de la 10. Levier de contrôle droit 16. LED de vitesse vitesse 5. Touche Geo 11. Touche Retour automatique 6. LED de batterie 12. Touche Headless Simulus – www.simulus.fr... -
Seite 49: Quadricoptère
2. Pour installer les protections des rotors, appuyez les rails sur le cache des rotors, comme illustré ci-dessous. Ce faisant, veillez à ce que les broches de protection des rotors s'insèrent correctement dans l'ouverture prévue à cet effet. 3. Pour retirer la protection des rotors, retirez les rails. Simulus – www.simulus.fr... -
Seite 50: Charger La Batterie
3. Débranchez la batterie de l'adaptateur secteur lorsqu'elle est complètement rechargée. 4. Réinsérez ensuite correctement la batterie dans le quadricoptère, de manière à ce qu'elle s'enclenche. 5. Tirez et bougez brièvement la batterie pour vous assurer qu'elle est correctement enclenchée. Simulus – www.simulus.fr... -
Seite 51: Télécommande
Pour regarder ou enregistrer l'image en direct sur votre appareil mobile, vous avez besoin d'une application capable d'établir une connexion entre votre quadricoptère et votre appareil mobile. Nous recommandons l'application gratuite GPS Drone. Recherchez l'application dans Google Play Store (Android) ou dans l'App-Store (iOS) et installez-la sur votre appareil mobile. Simulus – www.simulus.fr... -
Seite 52: Utilisation
émet un bip sonore et les LED du quadricoptère clignotent à intervalles courts. 1.3. Calibrage géomagnétique NOTE : Un signal GPS est nécessaire pour un calibrage optimal. Ne calibrez l'appareil qu'en extérieur ! Simulus – www.simulus.fr... -
Seite 53: Déverrouiller Le Verrou De Sécurité
1. Appuyez sur la touche Décollage/Atterrissage de la télécommande pour déverrouiller le verrou de sécurité. 2. Tournez les leviers de contrôle droit et gauche simultanément vers l'extérieur puis à nouveau vers l'intérieur. 3. Les 4 rotors commencent simultanément à tourner. Cela déverrouille le verrou de sécurité. Simulus – www.simulus.fr... -
Seite 54: Contrôle Du Vol
1. Effectuez avec succès toutes les étapes de la section, et ce, avant chaque vol. 2. Appuyez sur la touche Décollage/Atterrissage. Votre quadricoptère décolle, puis se stabilise à une hauteur de vol d'environ 2 m. La hauteur de vol est maintenue. Simulus – www.simulus.fr... -
Seite 55: Atterrir
Poussez le levier de contrôle gauche dans la direction dans laquelle vous souhaitez que votre quadricoptère tourne. Virage à droite : Levier de contrôle gauche vers la droite Virage à gauche : Levier de contrôle gauche vers la gauche Simulus – www.simulus.fr... -
Seite 56: Vol Vers L'avant/L'arrière
Déplacement vers la gauche : Levier de contrôle droit vers la gauche 2.7. Retour au point de départ Appuyez sur la touche Retour automatique si vous souhaitez que votre quadricoptère revienne automatiquement au point de départ. Point de départ Simulus – www.simulus.fr... -
Seite 57: Orienter La Caméra 4K
3. Activez la fonction wifi de votre appareil mobile. Recherchez NX4940. Connectez les appareils. NOTE : Pour cela, assurez-vous que votre smartphone soit compatible 5 GHz. C'est uniquement de cette manière que vous pouvez votre appareil mobile au quadricoptère. Simulus – www.simulus.fr... - Seite 58 7. Une fois votre appareil mobile connecté à votre quadricoptère par réseau Internet sans fil, l'image en direct de la caméra s'affiche. 8. Confirmez la connexion en appuyant sur Submit sur l'écran de l'application. Simulus – www.simulus.fr...
-
Seite 59: Commandes Générales
Retourner l'image de la 18. Fonction Follow Me 28. Rotation vers la caméra 4K gauche/droite, accélérer Résolution HD/SD 19. Fonction Vol circulaire 29. Vol vers la gauche, la droite, en avant ou en arrière 10. Dossier Images 20. Fonction Retour Simulus – www.simulus.fr... -
Seite 60: Fonction Décollage/Atterrissage Automatique
Dans l'application, appuyez sur le symbole correspondant (en mode GPS activé) puis dessinez l'itinéraire du vol sur l'écran tactile. Le quadricoptère vole en autonomie depuis sa position selon l'itinéraire du vol. Vous pouvez contrôler la direction de vol ainsi que la hauteur pendant la manœuvre. Simulus – www.simulus.fr... -
Seite 61: Fonction Suivi Des Personnes
1. Une fois que le quadricoptère se trouve en vol stationnaire et que vous avez basculé en mode visuel (comme décrit dans la note), appuyez dans l'application sur le symbole correspondant, puis orientez la caméra avant vers vous, de manière à ce que la caméra vous détecte. Simulus – www.simulus.fr... -
Seite 62: Fonction Multimédia
Solution : Cette fonction est uniquement disponible en mode visuel (Flux optique). Allumez le quadricoptère comme à l'accoutumée. Une fois que celui-ci se trouve en vol stationnaire, vous pouvez basculer du mode GPS au mode visuel via la "touche Indoor (mode visuel) / GPS" de la télécommande. Simulus – www.simulus.fr... -
Seite 63: Protection Des Données
Image en direct, enregistrements photo/vidéo Fonction b) Stabilisation automatique grâce au flux Caméra optique Résolution 3840 x 2160 p Dimensions 340 x 340 x 56 mm Poids 230 g Télécommande Alimentation Batterie lithium-polymère 7,4 V DC Fréquence radio 2,4 GHz Simulus – www.simulus.fr... -
Seite 64: Contrat De Licence Logiciel Libre
Ce contrat est susceptible de s'appliquer à tout logiciel dont le titulaire des droits patrimoniaux décide de soumettre l'exploitation aux dispositions qu'il contient. Article 1 - DÉFINITIONS Dans ce contrat, les termes suivants, lorsqu'ils seront écrits avec une lettre capitale, auront la signification suivante : Simulus – www.simulus.fr... - Seite 65 Le Contrat entre en vigueur à la date de son acceptation par le Licencié telle que définie en 3.1. 4.2 DURÉE Le Contrat produira ses effets pendant toute la durée légale de protection des droits patrimoniaux portant sur le Logiciel. Simulus – www.simulus.fr...
- Seite 66 Licencié permette aux futurs Licenciés d'accéder facilement au code source complet du Logiciel Modifié en indiquant les modalités d'accès, étant entendu que le coût additionnel d'acquisition du code source ne devra pas excéder le simple coût de transfert des Simulus – www.simulus.fr...
- Seite 67 Concédant concerné, de solliciter la réparation du préjudice direct qu'il subirait du fait du Logiciel et dont il apportera la preuve. 8.2 La responsabilité du Concédant est limitée aux engagements pris en application du Contrat et ne saurait être engagée en raison notamment : Simulus – www.simulus.fr...
- Seite 68 à une attaque informatique, l'intervention des autorités gouvernementales, les catastrophes naturelles, les dégâts des eaux, les tremblements de terre, le feu, les explosions, les grèves et les conflits sociaux, l'état de guerre... Simulus – www.simulus.fr...
- Seite 69 13.2 A défaut d'accord amiable dans un délai de deux (2) mois à compter de leur survenance et sauf situation relevant d'une procédure d'urgence, les différends ou litiges seront portés par la Partie la plus diligente devant les Tribunaux compétents de Paris. Version 2.0 du 2006-09-05 Simulus – www.simulus.fr...
- Seite 70 Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 REV3 – 18.02.2021 – LW//MF Simulus – www.simulus.fr...
