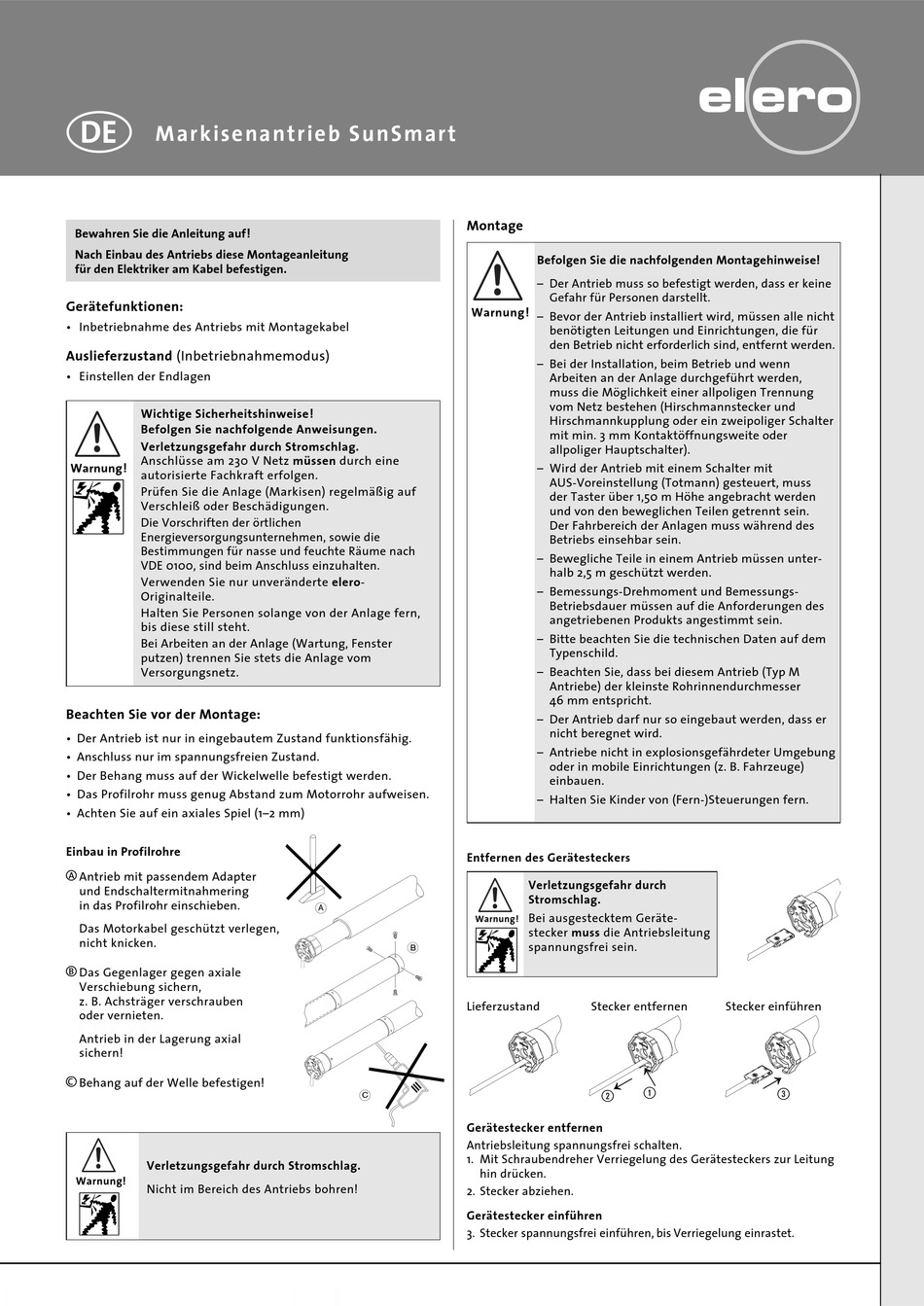

elero SunSmart Bedienungsanleitung

DE

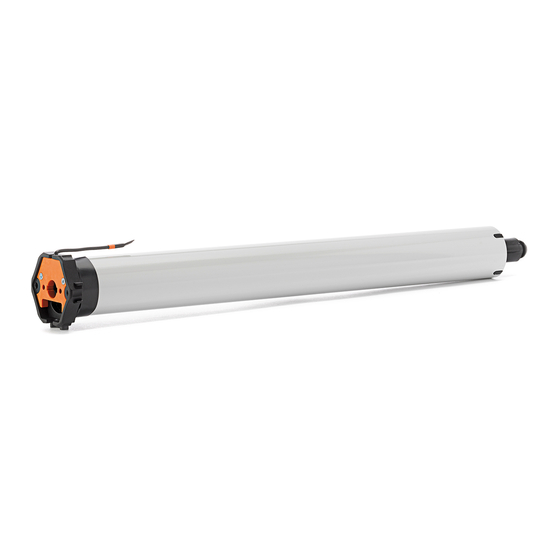

Markisenantrieb SunSmart
Bewahren Sie die Anleitung auf!
Nach Einbau des Antriebs diese Montageanleitung
für den Elektriker am Kabel befestigen.
Gerätefunktionen:
• Inbetriebnahme des Antriebs mit Montagekabel
Auslieferzustand (Inbetriebnahmemodus)
• Einstellen der Endlagen
Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Verletzungsgefahr durch Stromschlag.
Anschlüsse am 230 V Netz müssen durch eine
Warnung!
autorisierte Fachkraft erfolgen.
Prüfen Sie die Anlage (Markisen) regelmäßig auf
Verschleiß oder Beschädigungen.
Die Vorschriften der örtlichen
Energieversorgungsunternehmen, sowie die
Bestimmungen für nasse und feuchte Räume nach
VDE 0100, sind beim Anschluss einzuhalten.
Verwenden Sie nur unveränderte elero-
Originalteile.
Halten Sie Personen solange von der Anlage fern,
bis diese still steht.
Bei Arbeiten an der Anlage (Wartung, Fenster
putzen) trennen Sie stets die Anlage vom
Versorgungsnetz.
Beachten Sie vor der Montage:
• Der Antrieb ist nur in eingebautem Zustand funktionsfähig.
• Anschluss nur im spannungsfreien Zustand.
• Der Behang muss auf der Wickelwelle befestigt werden.
• Das Profilrohr muss genug Abstand zum Motorrohr aufweisen.
• Achten Sie auf ein axiales Spiel (1–2 mm)
Einbau in Profilrohre
X
A Antrieb mit passendem Adapter
und Endschaltermitnahmering
in das Profilrohr einschieben.
Das Motorkabel geschützt verlegen,
nicht knicken.
X
Das Gegenlager gegen axiale
B
Verschiebung sichern,
z. B. Achsträger verschrauben
oder vernieten.
Antrieb in der Lagerung axial
sichern!
X
C Behang auf der Welle befestigen!
Verletzungsgefahr durch Stromschlag.
Warnung!
Nicht im Bereich des Antriebs bohren!
Montage
Warnung!
Entfernen des Gerätesteckers
A
Warnung!
B
Lieferzustand
C
Gerätestecker entfernen
Antriebsleitung spannungsfrei schalten.
1. Mit Schraubendreher Verriegelung des Gerätesteckers zur Leitung
hin drücken.
2. Stecker abziehen.
Gerätestecker einführen
3. Stecker spannungsfrei einführen, bis Verriegelung einrastet.
Befolgen Sie die nachfolgenden Montagehinweise!
– Der Antrieb muss so befestigt werden, dass er keine
Gefahr für Personen darstellt.
– Bevor der Antrieb installiert wird, müssen alle nicht
benötigten Leitungen und Einrichtungen, die für
den Betrieb nicht erforderlich sind, entfernt werden.
– Bei der Installation, beim Betrieb und wenn
Arbeiten an der Anlage durchgeführt werden,
muss die Möglichkeit einer allpoligen Trennung
vom Netz bestehen (Hirschmannstecker und
Hirschmannkupplung oder ein zweipoliger Schalter
mit min. 3 mm Kontaktöffnungsweite oder
allpoliger Hauptschalter).
– Wird der Antrieb mit einem Schalter mit
AUS-Voreinstellung (Totmann) gesteuert, muss
der Taster über 1,50 m Höhe angebracht werden
und von den beweglichen Teilen getrennt sein.
Der Fahrbereich der Anlagen muss während des
Betriebs einsehbar sein.
– Bewegliche Teile in einem Antrieb müssen unter-
halb 2,5 m geschützt werden.
– Bemessungs-Drehmoment und Bemessungs-
Betriebsdauer müssen auf die Anforderungen des
angetriebenen Produkts angestimmt sein.
– Bitte beachten Sie die technischen Daten auf dem
Typenschild.
– Beachten Sie, dass bei diesem Antrieb (Typ M
Antriebe) der kleinste Rohrinnendurchmesser
46 mm entspricht.
– Der Antrieb darf nur so eingebaut werden, dass er
nicht beregnet wird.
– Antriebe nicht in explosionsgefährdeter Umgebung
oder in mobile Einrichtungen (z. B. Fahrzeuge)
einbauen.
– Halten Sie Kinder von (Fern-)Steuerungen fern.
Verletzungsgefahr durch
Stromschlag.
Bei ausgestecktem Geräte-
stecker muss die Antriebsleitung
spannungsfrei sein.
Stecker entfernen
1
2
Stecker einführen
3
