VFR 20 - VFR 70
ACHTUNG!
Bei festen Anschluss muss dem Gerät eine allpolige Trennvorrichtung mit mindestens 3 mm Kontaktabstand vor-
geschaltet sein. Diese Forderung wird zum Beispiel durch Sicherungsautomaten erfüllt.

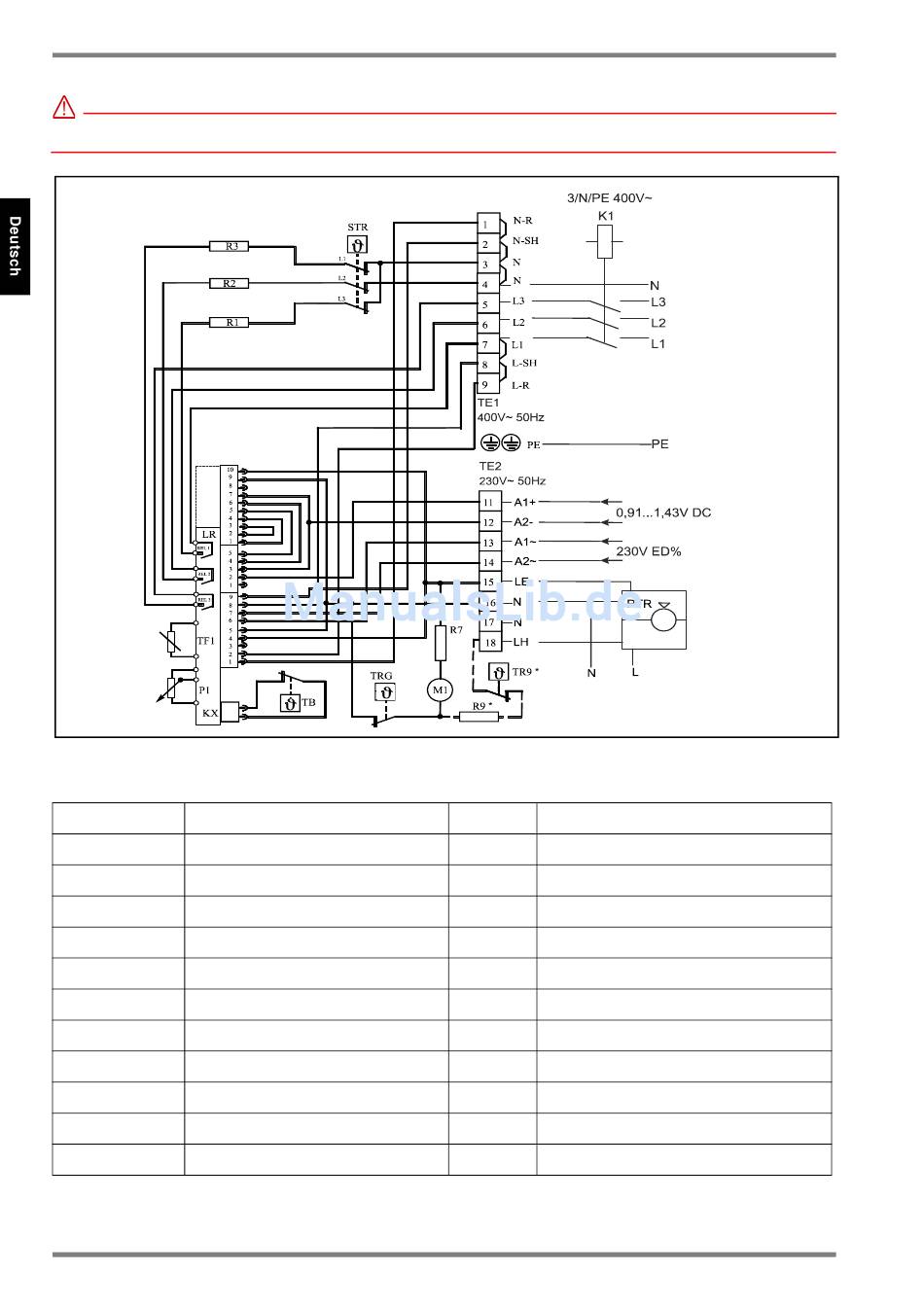

Abb. 22: Elektrischen Anschluss an den Klemmleisten vornehmen.
Anschlussbeispiel mit Heizungsschütz, Raumtemperaturregler und herkömmlicher Aufladesteuerung.
A1+, A2- DC- Signal Aufladesteuerung
A1~, A2~ AC-Signal Aufladesteuerung
L1, L2, L3 Phase
LE Ansteuerung Lüfter
LH Ansteuerung Zusatzheizung
LR Laderegler
L-R Phase Laderegler
L-SH Phase Direktansteuerung
M1 Lüfter
N Nullleiter
N-R Nullleiter Aufladeregler
N-R9 Nullleiter Zusatzheizung
DE-12
N-SH
P1
PE
R1-R3
R7
R9
RTR
STR
TB
TF1
TR9
TRG
459562.66.01 ·03/15/C
Null-Leiter Direktansteuerung
Intensitätsregler Aufladung
Schutzleiter
Heizelemente
Vorwiderstand
Zusatzheizung (Zubehör)
Raumtemperaturregler (extern)
Sicherheitstemperaturregler
Sicherheitstemperaturbegrenzer
Hochtemperaturfühler
Temperaturregler Zusatzheizung
Temperaturregler Lüftungsgitter
