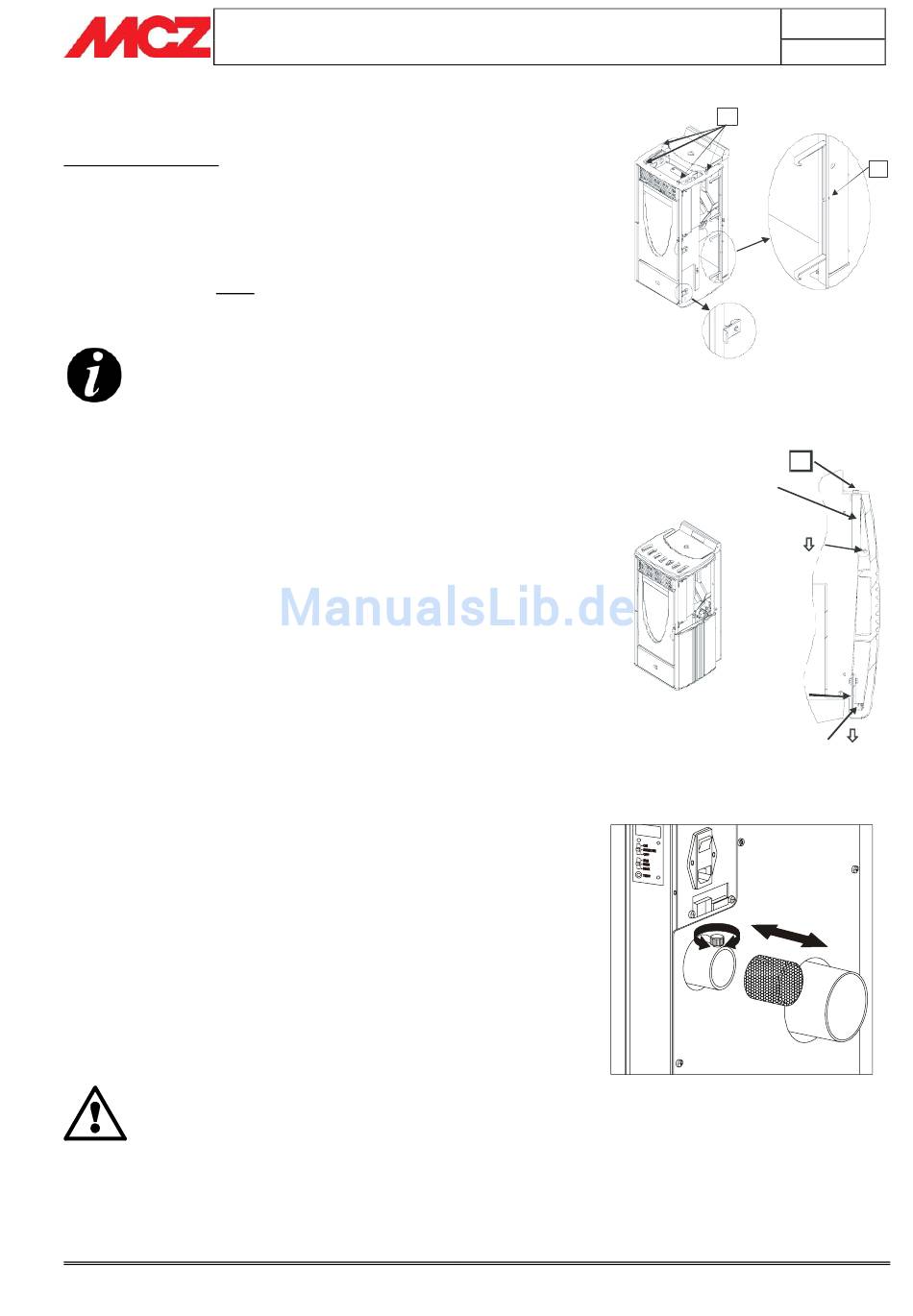

MONTAGE DER KERAMIKVERKLEIDUNG

3.3.
ANSICHT DES OFENS
Auf der vorderen Seite befinden sich die in der Tiefe und Länge
einstellbaren Bügel (A) (zwei Bügel für jede Fliese). Diese müssten
bereits in der richtigen Position befestigt sein.
Auf der hinteren Seite befinden sich die provisorisch am Rahmen des
Ofens befestigten Bügel (B). Die Schraube (Z), durch die die Bügel
befestigt sind, nur leicht ausschrauben, damit die Bügel horizontal
verschoben werden können.
BEIM ANBRINGEN DER FLIESEN IST STETS VON UNTEN
AUS ZU BEGINNEN.
Eine Fliese (mit den bereits eingesetzten Zapfen) aus der Verpackung
nehmen, sich auf die Seite des Ofens begeben und die Fliese von vorne
so anbringen, dass die Bügel (A) auf dem vorderen Zapfen anschlagen.
Die Fliese hinten am Rahmen des Ofens anbringen. Mit dem hinteren
Bügel (B) und der entsprechenden Schraube (die als Griff dient) so
vorgehen, dass sich die hakenförmigen Enden auf dem hinteren Zapfen
der Fliese einhaken.
Die korrekte Position überprüfen und die Schraube fest anziehen.
Beim Anbringen der anderen Fliesen auf dieselbe Weise vorgehen.
Zuletzt die Abdeckplatte montieren, die auf die vier Gummistopfen (K)
aufzusetzen ist. Durch einen kreuzweise mit den Fingern auszuübenden
Druck überprüfen, ob die Platte fest aufliegt. Diese kann eventuell
durch den Gummistopfen oder die darunter liegende Unterlegscheibe
entsprechend nivelliert werden.

MONTAGE DES LUFTFILTERS

3.4.
Bevor der Heizofen für den Anschluss an das Stromnetz und
den Rauchfang an die Wand geschoben wird, den Luftfilter, der
dem Heizofen beiliegt, montieren.
Der zylindrische Filter besteht aus einem Metallgitter und liegt dem
Zubehör bei (zusammen mit Handschuh, Haken, Gebrauchsanweisung,
usw....)
Der Filter muss in das Lufteintrittsrohr Ø 5 cm gesteckt werden.
Für seine Montage ist die Schraube mit Knauf auf dem Lufteintrittsrohr
ein wenig zu locker, den Filter einsetzen und darauf achten, dass die
Nut des Filters mit der Schraube des Knaufes übereinstimmt und
anschließend den Filter mit dem Knauf blockieren.
ACHTUNG!
Auf keine Fall den Heizofen ohne Luftfilter in Betrieb
setzen. MCZ haftet nicht für eventuelle Schäden an
den internen Bauteilen, wenn diese Vorschrift nicht
beachtet wird.
