Dell OptiPlex XE2 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für OptiPlex XE2:

Werbung

Inhaltsverzeichnis

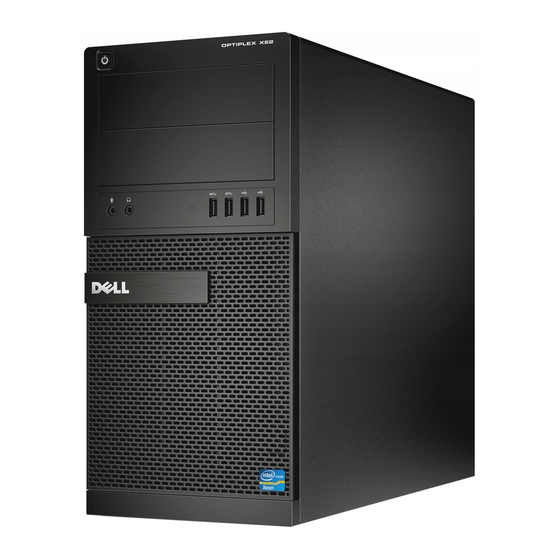

Dell OptiPlex XE2 Mini-Tower
Benutzerhandbuch
Vorschriftenmodell: D13M
Vorschriftentyp: D13M001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell OptiPlex XE2

  • Seite 1 Dell OptiPlex XE2 Mini-Tower Benutzerhandbuch Vorschriftenmodell: D13M Vorschriftentyp: D13M001...
  • Seite 2 Blu-ray Disc Association (BDA) und deren Eigentum; sie ist für die Verwendung auf Discs und Player lizenziert. Die Wortmarke Bluetooth ist eine eingetragene Marke von Bluetooth SIG, Inc. und ist deren Eigentum; jedweder Gebrauch dieser Marke durch Dell ® ®...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer....................... 5 ..................5 Vor der Arbeit an Komponenten im Inneren des Computers .............................6 Ausschalten des Computers .................7 Nach der Arbeit an Komponenten im Inneren des Computers 2 Entfernen und Einbauen von Komponenten................9 ............................9 Empfohlene Werkzeuge ............................9 Entfernen der Abdeckung ............................
  • Seite 4 4 Diagnostics (Diagnose)......................49 ..49 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) 5 Problembehandlung für Ihren Computer................51 ........................... 51 Betriebsanzeige-LED – Diagnose .................................52 Signaltoncode ..............................52 Fehlermeldungen 6 Technische Daten........................59 7 Kontaktaufnahme mit Dell .......................65...
  • Seite 5: Arbeiten Am Computer

    Produktdokumentation im Einklang steht oder Sie vom Service- und Supportteam online bzw. telefonisch dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 6: Ausschalten Des Computers

    VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. Trennen Sie alle Netzwerkkabel vom Computer. Trennen Sie den Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. Halten Sie den Betriebsschalter gedrückt, während Sie den Computer vom Netz trennen, um die Systemplatine zu erden.
  • Seite 7: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen.
  • Seite 9: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Entfernen der Abdeckung Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 10: Entfernen Des Eingriffschalters

    Entfernen des Eingriffschalters Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Trennen Sie das Kabel des Eingriffschalters von der Systemplatine. Schieben Sie den Eingriffschalter im Gehäuse nach unten und entfernen Sie ihn vom Computer. Einbauen des Eingriffschalters Setzen Sie den Eingriffschalter an der Rückseite des Gehäuses an der entsprechenden Position ein und schieben Sie ihn nach oben, um ihn zu fixieren.
  • Seite 11: Einsetzen Der Wlan-Karte

    Drücken Sie auf die blaue Klammer und bewegen Sie den Riegel nach außen. Entfernen Sie die WLAN-Karte aus dem Anschluss auf der Systemplatine. Einsetzen der WLAN-Karte Bauen Sie die WLAN-Karte in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie einrastet.
  • Seite 12: Entfernen Der Frontverkleidung

    Entfernen der Frontverkleidung Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Hebeln Sie die Halteklammern der Frontblende vom Gehäuse weg, das sich an der Kante der Frontverkleidung befindet. Drehen Sie die Frontverkleidung seitlich vom Computer weg, um die Haken auf der gegenüberliegenden Seite der Verkleidung aus dem Gehäuse zu entfernen.
  • Seite 13: Entfernen Der Erweiterungskarte

    Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Erweiterungskarte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers . Entfernen Sie die Abdeckung. ANMERKUNG: Wenn Ihr Computer über eine strombetriebene Erweiterungskarte verfügt, führen Sie Schritt 3 und Schritt 4 aus, andernfalls fahren Sie mit Schritt 5 fort.
  • Seite 14 Drehen Sie die Freigabelasche am Kartenrückhalteriegel nach oben. Drücken Sie den Entriegelungshebel von der Erweiterungskarte weg, bis Sie die Sicherungslasche von der Einbuchtung in der Karte lösen. Dann ziehen Sie die Karte vorsichtig nach oben und aus ihrem Steckplatz und entfernen sie aus dem Computer.
  • Seite 15: Einbauen Der Erweiterungskarte

    Einbauen der Erweiterungskarte Setzen Sie die Erweiterungskarte in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie sicher einrastet. ANMERKUNG: Wenn der Computer über eine strombetriebene Erweiterungskarte verfügt, schließen Sie das Stromkabel an die Karte an. Drehen Sie die Freigabelasche am Kartenrückhalteriegel nach unten.
  • Seite 16: Einbauen Des Speichers

    Drücken Sie auf die Speicherhalteklammern auf jeder Seite der Speichermodule und heben Sie die Speichermodule aus den Anschlüssen auf der Systemplatine. Einbauen des Speichers Richten Sie die Kerbe an der Speicherkarte auf den Steg des Systemplatinenanschlusses aus. Drücken Sie das Speichermodul herunter, bis die Freigabelaschen zurückspringen, um es zu befestigen. Bringen Sie die Abdeckung an.
  • Seite 17: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den entsprechenden Sockel auf der Systemplatine ein und drücken Sie auf die Batterie, bis die Sperrklinke in ihrer Position einrastet und die Batterie befestigt. Bauen Sie die Erweiterungskarte ein. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers .
  • Seite 18: Einsetzen Des Festplattenlaufwerks

    Einsetzen des Festplattenlaufwerks Setzen Sie die Festplatte in die Festplattenhalterung ein. Drücken Sie beide Sicherungsriegel nach innen und schieben Sie die Festplattenhalterung in den Schacht. Schließen Sie das Datenkabel und das Stromversorgungskabel an der Rückseite der Festplatte an. Bauen Sie folgende Komponenten ein: a) Frontverkleidung b) Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers .
  • Seite 19: Einsetzen Des Optischen Laufwerks

    Wiederholen Sie die Schritte 3 und 4 für das zweite optische Laufwerk (falls vorhanden). Einsetzen des optischen Laufwerks Drücken Sie das optische Laufwerk von der Vorderseite zur Computerrückseite, bis es mit dem Riegel des optischen Laufwerks befestigt ist. Verbinden Sie das Datenkabel und das Stromversorgungskabel mit der Rückseite des optischen Laufwerks. Einbau von: a) Frontverkleidung b) Abdeckung...
  • Seite 20: Einbauen Des Lautsprechers

    Einbauen des Lautsprechers Schieben Sie den Lautsprecher nach unten in seinen Steckplatz, um ihn zu sichern. Ziehen Sie das Lautsprecherkabel in die Gehäuseklammer und verbinden Sie das Lautsprecherkabel mit der Systemplatine. Bringen Sie die Abdeckung an. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers .
  • Seite 21 Entfernen Sie die Schrauben, mit denen das Netzteil an der Rückseite des Computers befestigt ist. Drücken Sie auf die blaue Freigabelasche neben dem Netzteil und schieben Sie das Netzteil in Richtung der Computervorderseite. Heben und entfernen Sie das Netzteil aus dem Computer.
  • Seite 22: Einbauen Des Netzteils

    Einbauen des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es zur Rückseite des Systems, um es zu befestigen. Ziehen Sie die beiden Schrauben fest, um das Netzteil an der Rückseite des Computers zu befestigen. Schließen Sie die 4- und 8-adrigen Stromversorgungskabel an die Systemplatine an. Führen Sie die Stromversorgungskabel durch die Gehäuseklammern.
  • Seite 23: Einbauen Des Prozessors

    Einbauen des Prozessors Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher. Schließen Sie die Prozessorabdeckung. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn unter der Verriegelung einzuhaken. Einbau von: a) Kühlkörperbaugruppe b) Abdeckung...
  • Seite 24: Einsetzen Des Systemlüfters

    Einsetzen des Systemlüfters Setzen Sie den Systemlüfter in das Gehäuse ein. Schieben Sie die vier Gummiösen durch das Gehäuse und schieben Sie sie entlang der Aussparung, um sie zu befestigen. Schließen Sie das Systemlüfterkabel an die Systemplatine an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers .
  • Seite 25 Lösen Sie das Kabel des Temperatursensors aus der Gehäuseklammer. Drücken Sie von beiden Seiten auf die Laschen, um den Temperatursensor zu lösen und aus dem Gehäuse zu entfernen.
  • Seite 26: Einbauen Des Temperatursensors

    Einbauen des Temperatursensors Befestigen Sie den Temperatursensor am Gehäuse. Führen Sie das Kabel des Temperatursensors durch die Gehäuseklammern. Verbinden Sie das Kabel des Temperatursensors mit der Systemplatine. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Betriebsschalters Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 27: Einbauen Des Betriebsschalters

    Drücken Sie die auf die Klammern an beiden Seiten des Betriebsschalters, um diesen vom Gehäuse zu lösen, und schieben Sie den Betriebsschalter zusammen mit seinem Kabel aus dem Computer. Einbauen des Betriebsschalters Schieben Sie den Betriebsschalter durch die Vorderseite des Computers. Befestigen Sie das Netzschalterkabel am Gehäuse.
  • Seite 28: Entfernen Der Eingabe/Ausgabe-Leiste (E/A-Leiste)

    Entfernen der Eingabe/Ausgabe-Leiste (E/A-Leiste) Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: a) Abdeckung b) Frontverkleidung Trennen Sie die E/A-Leistenkabel, Datenkabel und USB-Datenkabel von der Systemplatine. Lösen Sie die E/A-Leistenkabel, Datenkabel und USB-Datenkabel aus der Klemme am Computer. Entfernen Sie die Schraube, mit der die E/A-Leiste am Computer befestigt ist.
  • Seite 29: Einbauen Der Eingabe/Ausgabe (E/A)-Leiste

    Einbauen der Eingabe/Ausgabe (E/A)-Leiste Setzen Sie die E/A-Leiste im Steckplatz auf der Vorderseite des Gehäuses ein. Schieben Sie die E/A-Leiste am Gehäuse auf die rechte Seite des Computers, um sie zu befestigen. Ziehen Sie die Schraube fest, um die E/A-Leiste am Gehäuse zu befestigen. Führen Sie E/A-Leistenkabel, Datenkabel und USB-Datenkabel in die Gehäuseklammer.
  • Seite 30: Einbauen Der Systemplatine

    Winkeln Sie die Systemplatine um 45 Grad an und heben Sie sie dann aus dem Computer. Einbauen der Systemplatine Richten Sie die Systemplatine an den Schnittstellenanschlüssen auf der Gehäuserückseite aus und setzen Sie die Systemplatine in das Gehäuse ein. Ziehen Sie die Schrauben fest, mit denen die Systemplatine am Gehäuse befestigt ist. Schließen Sie die Kabel an die Systemplatine an.
  • Seite 31: Komponenten Der Systemplatine

    Komponenten der Systemplatine Abbildung 1. Komponenten der Systemplatine 1. PCI-Express x16-Steckplatz (verkabelt als x4) 13. Stromanschluss (8-polig) 2. PCI Steckplatz 14. SATA-Anschlüsse 3. PCIe x1-Steckplatz 15. Stromversorgungsanschluss für Festplatte und optisches Laufwerk 4. Knopfzellenakku 16. SATA-Anschlüsse 5. PCI Express x16-Steckplatz 17.
  • Seite 33: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...
  • Seite 34: System-Setup-Optionen

    Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Vorwärts zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>...
  • Seite 35 Option Beschreibung • Lokales Festplattenlaufwerk • USB Storage Device (USB-Speichergerät) • CD/DVD/CD-RW Drive (CD/DVD/CD-RW-Laufwerk) • Onboard NIC (Integrierter NIC) Advanced Boot Options • Legacy • UEFI Date/Time Bietet Ihnen die Möglichkeit, Datum und Uhrzeit einzustellen. Änderungen an Systemdatum und -zeit werden sofort wirksam. Tabelle 3.
  • Seite 36 Option Beschreibung • SATA-2 • SATA-3 Für Kompaktgehäuse • SATA-0 • SATA-1 • SATA-2 SMART Reporting Dieses Feld steuert, ob Festplattenlaufwerkfehler für integrierte Laufwerke während des Systemstarts gemeldet werden. Diese Technologie ist Teil der S.M.A.R.T. (Self Monitoring Analysis and Reporting Technology - System zur Selbstüberwachung, Analyse und Statusmeldung) -Spezifikation.
  • Seite 37 Option Beschreibung Standardmäßig ist für das Laufwerk kein Kennwort festgelegt. • Geben Sie das alte Kennwort ein • Geben Sie das neue Kennwort ein • Bestätigen Sie das neue Kennwort Strong Password Enforce strong password (Sicheres Kennwort erzwingen) – Diese Option ist standardmäßig deaktiviert.
  • Seite 38 Option Beschreibung • Deaktivieren • Aktivieren CPU XD Support Bietet Ihnen die Möglichkeit, den Execute-Disable-Modus für den Prozessor zu aktivieren oder zu deaktivieren. • Enable CPU XD Support (CPU-XD-Unterstützung aktivieren) – Diese Option ist standardmäßig aktiviert. OROM Keyboard Access Bietet Ihnen die Möglichkeit festzulegen, ob Sie auf die Bildschirme zur OROM (Option Read Only Memory)-Konfiguration während des Startvorgangs über Hotkeys zugreifen.
  • Seite 39 • Replace from File (Aus Datei ersetzen) – Ersetzt den aktuellen Schlüssel durch einen Schlüssel aus einer vom Benutzer ausgewählten Datei. • Append from File (Anhängen aus Datei) – Fügt einen Schlüssel aus einer vom Benutzer ausgewählten Datei zur aktuellen Datenbank hinzu. •...
  • Seite 40 Die Konfiguration des Festplattenlaufwerks oder die Partition wurde geändert. • Speicher über 8 GB Speicher installiert. • Das System- oder HDD-Passwort ist aktiviert. • Ein Dell Encryption Accelerator ist installiert. • Die Einstellung Energiesparmodus blockieren ist aktiviert. Tabelle 7. Stromverwaltung Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend...
  • Seite 41 Option Beschreibung • Enable USB Wake Support (Unterstützung für Reaktivieren bei USB- Anschluss aktivieren) – Diese Option ist standardmäßig deaktiviert. Wake on LAN Mit dieser Option kann der Computer über ein spezielles LAN-Signal aus dem Aus- Zustand hochgefahren werden. Die Reaktivierung aus dem Standby-Modus heraus wird von dieser Einstellung nicht beeinflusst und muss im Betriebssystem aktiviert sein.
  • Seite 42 Option Beschreibung • Enable MEBx Hotkey (MEBx Hotkey aktivieren) – Diese Option ist standardmäßig aktiviert. Tabelle 9. Unterstützung der Virtualisierung Option Beschreibung Virtualization Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualization-Technologie nutzen kann. •...
  • Seite 43 Option Beschreibung Integrated NIC (Integrierte ANMERKUNG: Dieses Feld ist nur relevant, wenn die System Configuration (Systemkonfiguration) auf Enabled with NIC) in der Gruppe ImageServer (Aktiviert mit ImageServer) festgelegt ist. Server IP Address Legt die primäre statische IP-Adresse des ImageServers fest, mit dem die Client- Software kommuniziert.
  • Seite 44: Aktualisieren Des Bios

    Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Um die Service-Tag-Nummer zu finden, klicken Sie auf Wo finde ich meine Service-Tag-...
  • Seite 45: Jumper-Einstellungen

    Jumper-Einstellungen Um eine Jumper-Einstellung zu ändern, ziehen Sie den Anschlussstecker aus dem Pol bzw. den Polen und setzen ihn vorsichtig auf den bzw. die auf der Systemplatine angezeigten Pole. Die folgende Tabelle zeigt die Jumper-Einstellungen der Systemplatine. Tabelle 13. Jumper-Einstellungen Jumper Einstellung Beschreibung...
  • Seite 46: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    – Kennwörter dürfen aus maximal 32 Zeichen bestehen. – Das Kennwort darf die Zahlen 0 bis 9 enthalten. – Lediglich Kleinbuchstaben sind zulässig, Großbuchstaben sind nicht zulässig. – Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Geben Sie das Systemkennwort erneut ein, wenn Sie dazu aufgefordert werden.
  • Seite 47 ANMERKUNG: Sie können auch mithilfe der folgenden Schritte ein vergessenes Kennwort deaktivieren: Vor der Arbeit an Ihrem Computer . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Identifizieren Sie den Kennwort-Jumper auf der Systemplatine. Entfernen Sie den Kennwort-Jumper von der Systemplatine. ANMERKUNG: Die vorhandenen Kennwörter werden erst deaktiviert (gelöscht), wenn der Computer ohne den Jumper neu gestartet wird.
  • Seite 49: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.
  • Seite 51: Problembehandlung Für Ihren Computer

    Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Betriebsanzeige-LED – Diagnose Die Betriebsschalter-LED an der Vorderseite des Gehäuses fungiert auch als zweifarbige Diagnose-LED. Die Diagnose- LED ist nur während der POST-Routine aktiv und sichtbar. Sobald das Betriebssystem mit dem Laden beginnt ist sie nicht mehr sichtbar.
  • Seite 52: Signaltoncode

    Der Computer konnte die Startroutine in drei aufeinander folgenden Versuchen aufgrund attempts at booting desselben Fehlers nicht abschließen. Wenden Sie sich unter Angabe des Prüfpunkt-Codes this system have (nnnn) an einen Dell-Mitarbeiter. failed at checkpoint [nnnn]. For help in resolving this...
  • Seite 53 Beschreibung Problems benötigen, notieren Sie sich diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell. Alert! Security Der Jumper MFG_MODE wurde festgelegt und die AMT-Verwaltungsfunktionen sind override Jumper is deaktiviert, bis er entfernt wird. installed (Alarm! Sicherheitsaußerkraft setzungs-Jumper ist installiert).
  • Seite 54 Fehlermeldung Beschreibung Diskette subsystem Der Diskettenlaufwerkscontroller ist möglicherweise defekt. reset failed (Disketten Untersystemrücksetz ung fehlgeschlagen) Gate A20 failure (Gate Ein oder mehrere Speichermodul(e) sind unter Umständen beschädigt oder falsch eingesetzt. A20-Fehler) Bauen Sie die Speichermodule erneut ein und ersetzen Sie sie, falls nötig. General failure Das Betriebssystem kann den Befehl nicht ausführen.
  • Seite 55 Fehlermeldung Beschreibung nfehler bei Adresse, Ist-Wert/Soll-Wert) Memory allocation Das gerade gestartete Programm steht in Konflikt mit dem Betriebssystem, einem anderen error (Fehler bei der Anwendungsprogramm oder einem Dienstprogramm. Speicherbelegung) Memory data line Ein Speichermodul ist unter Umständen beschädigt oder falsch eingesetzt. Bauen Sie die failure at address, Speichermodule erneut ein und ersetzen Sie sie, falls nötig.
  • Seite 56 Fehlermeldung Beschreibung No boot device Der Computer kann das Disketten- oder Festplattenlaufwerk nicht finden. available (Kein Startgerät verfügbar) No boot sector on Die Systemkonfigurationsdaten im System-Setup sind eventuell falsch. hard-disk drive (Kein Startsektor auf Festplatte) No timer tick interrupt Möglicherweise ist ein Chip auf der Systemplatine defekt. (Kein periodischer Interrupt) Non-system disk or...
  • Seite 57 (Installationsanweisungen finden Sie unter „Hinzufügen und Entfernen von Komponenten“ m (Disk Monitoring für Ihren Computertyp.) Wenn nicht sofort ein Ersatzlaufwerk zur Verfügung steht und das System) von Dell hat Laufwerk nicht das einzige startfähige Laufwerk ist, rufen Sie das System-Setup auf, und festgestellt, dass das ändern Sie die entsprechende Laufwerkeinstellung auf None (Keines).
  • Seite 59: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start (Start icon) → Help and Support (Hilfe und Support) und wählen Sie dann die Option zur Anzeige der Informationen über Ihren Computer. Tabelle 15.
  • Seite 60 Tabelle 19. Netzwerk Funktion Technische Daten Integriert Intel 1217LM Ethernet-Controller zur Kommunikation mit 10/100/1000 MB/s Tabelle 20. Systeminformation Funktion Technische Daten System-Chipsatz Intel Series 8 Express-Chipsatz DMA-Kanäle zwei 8237 DMA-Controller mit sieben unabhängig programmierbaren Kanälen Interrupt-Ebenen Integrierte E/A APIC-Funktion mit 24 Interrupts BIOS-Chip (NVRAM) 12 MB Tabelle 21.
  • Seite 61 Funktion Technische Daten Kompaktgehäuse ein optischer Laufwerkschacht (Slim-Format) Intern zugänglich: 3,5-Zoll-SATA- 2,5-Zoll-SATA- Laufwerkschächte Laufwerkschächte Minitower Zwei Zwei Kompaktgehäuse Zwei Tabelle 24. Externe Anschlüsse Funktion Technische Daten Audio: Frontblende ein Kopfhöreranschluss und ein Mikrofonanschluss Rückseite ein Leitungsausgangsanschluss (Line-Out) und ein Leitungseingangs-/Mikrofonanschluss (Line-In) Netzwerkadapter Ein RJ45-Anschluss Seriell...
  • Seite 62 Funktion Technische Daten Grün – Es besteht eine gute 100-MBit/s-Verbindung zwischen dem Netzwerk und dem Computer. Orange – Es besteht eine gute 1000-MBit/s-Verbindung zwischen dem Netzwerk und dem Computer. Aus (keine Anzeige) – Der Computer erkennt keine physische Verbindung zum Netzwerk. Netzwerkaktivitätsanzeige am integrierten Gelbe Anzeige —...
  • Seite 63 Funktion Technische Daten Bei Lagerung 5 % bis 95 % (nicht-kondensierend) Zulässige Erschütterung: Betrieb 0,26 G Effektivbeschleunigung (GRMS) Bei Lagerung 2,20 g Effektivbeschleunigung (GRMS) Zulässige Stoßeinwirkung: Betrieb 40 G Bei Lagerung 105 G Höhe über NN: Betrieb –15,2 m bis 3.048 m (–50 bis 10.000 ft) Bei Lagerung –15,20 m bis 10.668 m (–50 ft bis 35.000 ft) Luftverschmutzungsklasse...
  • Seite 65: Kontaktaufnahme Mit Dell

    Kontaktaufnahme mit Dell So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell: 1. Besuchen Sie support.dell.com. 2. Wählen Sie das Land bzw. die Region im Listenmenü Choose A Country/Region (Land oder Region auswählen) am unteren Seitenrand aus.
