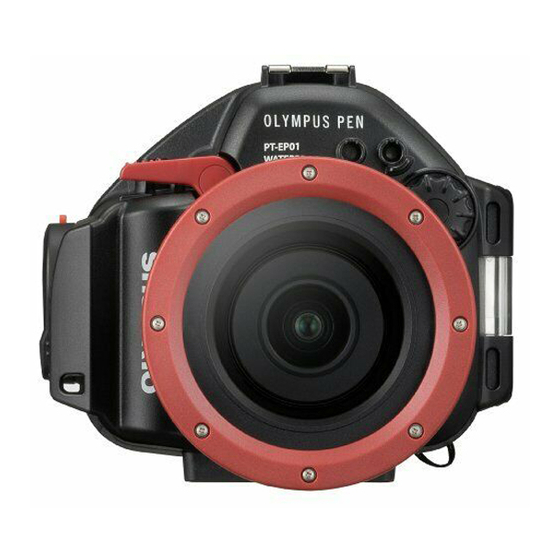

Wir bedanken uns für den Kauf des Unterwassergehäuses PT-EP01 (hier Gehäuse genannt).
Bitte lesen Sie diese Anleitung sorgfältig und achten Sie auf einen sachgemäßen und sicheren
Gebrauch dieses Produktes. Bitte bewahren Sie diese Anleitung zur späteren Bezugnahme auf.
Bei unsachgemäßem Gebrauch kann es infolge von eindringendem Wasser zu schweren und/oder
irreparablen Schäden an der eingesetzten Kamera kommen.
Führen Sie vor jedem Gebrauch den in dieser Bedienungsanleitung beschriebenen Systemcheck durch.
Einführung
Diese Anleitung darf ohne ausdrückliche Genehmigung in keiner Weise, auch nicht auszugsweise,
mit Ausnahme für den privaten Gebrauch, vervielfältigt werden. Der Nachdruck ohne ausdrückliche
Genehmigung ist strengstens untersagt.
OLYMPUS IMAGING CORP. haftet nicht für Schäden, die auf unsachgemäßen Gebrauch oder
darauf zurückzuführen sind, dass der Käufer oder ein von OLYMPUS IMAGING CORP. nicht
ausdrücklich bevollmächtigter Dritter das Produkt zerlegt, repariert, umgebaut oder sonst verändert
hat. Lesen Sie daher unbedingt vor dem ersten Gebrauch des Produktes diese Bedienungsanleitung
durch und machen Sie sich mit den Anweisungen vertraut.
Bitte vor dem ersten Gebrauch durchlesen
Dieses Produkt ist für eine Wassertiefe bis zu 40 Metern geeignet. Schädliche Einwirkungen dieser
Art müssen unbedingt vermieden werden!
Bitte beachten Sie bei jedem Umgang mit dem Produkt, dass Gewährleistungs-, Garantie- oder
sonstige Ersatzansprüche bei unsachgemäßer Handhabung oder nicht ausdrücklich autorisierten
Zerlegungen, Reparaturen, Umbauten oder Veränderungen ausgeschlossen sind. Sie sollten sich
daher bereits vor dem ersten Gebrauch mit dieser Bedienungsanleitung eingehend vertraut machen.
Beachten Sie insbesondere alle in dieser Anleitung enthaltenen Angaben zur Handhabung, Vorab-
Test, Wartung/Pflege und Lagerung.
OLYMPUS IMAGING CORP. haftet nicht für Unfälle, die auf die Verwendung einer Digitalkamera
unter Wasser zurückzuführen sind. Außerdem werden Ausgaben fur Schäden an Materialien im
Kamerainneren oder der Verlust der Aufnahmen aufgrund von eingedrungenemen Wasser nicht
entschädigt.
OLYMPUS IMAGING CORP. leistet keinerlei Entschädigung für Unfälle (Verletzungen oder
Sachschäden) während des Gebrauchs dieses Produktes.
Vorsichtsmaßnahmen bei der Bedienung
In dieser Anleitung sind wichtige Angaben zum richtigen Gebrauch und zur Vermeidung der Gefährdung
von Anwendern oder Dritten sowie der Gefahr von Sachschäden durch die nachfolgend beschriebenen
De
Piktogramme besonders gekennzeichnet.
ACHTUNG
VORSICHT
ACHTUNG
1 Dieses Produkt stets vor dem Zugriff von Säuglingen, Kleinkindern und Kindern schützten.
Andernfalls können Unfälle der folgenden Art auftreten:
DE 1
Verweist auf Angaben, bei deren Nichtbeachtung die Verwendung dieses
Produktes zu schweren Verletzungen mit Todesgefahr führen kann.
Verweist auf Angaben, bei deren Nichtbeachtung die Verwendung dieses
Produktes zu Verletzungen und/oder Sachschäden führen kann.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Olympus PT-EP01
Inhaltszusammenfassung für Olympus PT-EP01
-
Seite 1: Einführung
Wir bedanken uns für den Kauf des Unterwassergehäuses PT-EP01 (hier Gehäuse genannt). Bitte lesen Sie diese Anleitung sorgfältig und achten Sie auf einen sachgemäßen und sicheren Gebrauch dieses Produktes. Bitte bewahren Sie diese Anleitung zur späteren Bezugnahme auf. Bei unsachgemäßem Gebrauch kann es infolge von eindringendem Wasser zu schweren und/oder irreparablen Schäden an der eingesetzten Kamera kommen. - Seite 2 1 Dieses Produkt darf nicht zerlegt oder umgebaut werden. Andernfalls kann es zum Eindringen von Wasser und zu Betriebsstörungen kommen. Falls dieses Produkt durch Dritte, welche nicht ausdrücklich durch OLYMPUS IMAGING CORP. bevollmächtigt sind, zerlegt oder umgebaut wird, erlischt der Garantieanspruch.
- Seite 3 Klebstoff oder für ähnliche Zwecke verwenden. Falls Reparaturarbeiten anfallen, selbstklebende Folien wenden Sie sich bitte an Ihren Olympus Fachhändler oder Kundendienst. 6 Bei grober Handhabung, z. B. Sprung ins Wasser mit in der Hand gehaltenem oder in einer Außentasche verstautem Gehäuse oder Werfen des Gehäuses in das Wasser etc., kann Wasser eindringen.
-
Seite 4: Inhaltsverzeichnis
INHALT Einführung ..........................1 Bitte vor dem ersten Gebrauch durchlesen................1 Vorsichtsmaßnahmen bei der Bedienung ................1 1.Vorbereitende Schritte ....................6 Packungsinhalt auf Vollständigkeit prüfen ................6 Bezeichnung der Teile ..................... 7 Verwenden des Zubehörs ...................... 8 Anbringung und Entfernung der LCD-Schutzabdeckung..........8 Anbringen und Entfernen des Objektivschutzes .............. - Seite 5 Mitgeliefertes Zubehör für PT-EP01 ................22 Optionales Zubehör ....................... 22 DE 5...
-
Seite 6: Vorbereitende Schritte
1. Vorbereitende Schritte Packungsinhalt auf Vollständigkeit prüfen Vergewissern Sie sich, dass alle zum Lieferumfang gehörigen Teile in der Packung enthalten sind. Falls Sie fehlende oder beschädigte Teile feststellen, wenden Sie sich bitte umgehend an Ihren Fachhändler. • Gehäuse (Vergewissern Sie sich, dass der O-Ring sowohl am hinteren als auch am vorderen Gehäuse angebracht ist.) •... -
Seite 7: Bezeichnung Der Teile
Bezeichnung der Teile 1 Wählknopf zum Öffnen und *a Kontrollwählknopf *j START/OK-Taste Schließen *b G/Fn-Taste *k j -Taste/Kreuz-Cursor- 2 Schiebersperre Taste *c U-Taste l P-Taste/Kreuz-Cursor- *3 Auslöserhebel *d q (Wiedergabe)-Taste *e MENU-Taste Taste *4 ON/OFF-Taste (Löschen)-Taste 5 Zubehöranschluss *f ( (REC)-Taste *g INFO n LCD-Monitor-Fenster 6 Gehäuse-Abdeckung... -
Seite 8: Verwenden Des Zubehörs
Verwenden des Zubehörs Anbringung und Entfernung der LCD-Schutzabdeckung Anbringung Schieben Sie die LCD-Schutzabdeckung, wie in der Abbildung dargestellt, kräftig in die Führungsschienen oberhalb und unterhalb des LCD-Monitor-Fensters. Entfernung Entfernen Sie die LCD-Schutzabdeckung aus den Führungsschienen oberhalb und unterhalb des LCD- Monitor-Fensters, indem Sie die LCD-Schutzabdeckung dehnen. -
Seite 9: Check Vor Benutzung Des Gehäuses
Führen Sie den Test durch, nachdem die oben genannten Gründe ausgeschlossen wurden. VORSICHT: Falls bei diesem Vorab-Test und normaler Handhabung eindringendes Wasser festgestellt wird, darf das Gehäuse nicht verwendet werden. Wenden Sie sich an Ihren Olympus Fachhändler oder Kundendienst. DE 9... -
Seite 10: Einsetzen Der Digitalkamera
3. Einsetzen der Digitalkamera Überprüfen der Digitalkamera Vor dem Einsetzen in das Gehäuse muss die Digitalkamera auf einwandfreien Zustand und ihre Funktionstüchtigkeit überprüft werden. 1. Batterieleistung Es ist sehr schwierig, die Akkus zu wechseln, wenn das Gehäuse verwendet wird. Vergewissern Sie sich vor dem Gebrauch, dass die Batterieleistung ausreichend ist. -
Seite 11: Öffnen Sie Das Gehäuse
Öffnen Sie das Gehäuse 1 Schieben und halten Sie die Schiebersperre in Pfeilrichtung (1) und drehen Sie den Wählknopf zum Öffnen und Schließen im Uhrzeigersinn (2). 2 Öffnen Sie die hintere Abdeckung des Gehäuses behutsam. Schieberiegel VORSICHT: Üben Sie beim Drehen des Wählknopfs zum Öffnen/Schließen nicht zu viel Kraft aus. Sie könnten den Knopf beschädigen. -
Seite 12: Setzen Sie Die Digitalkamera In Das Unterwassergehäuse Ein
Setzen Sie die Digitalkamera in das Unterwassergehäuse ein 1 Bestätigen Sie, dass die Digitalkamera auf OFF gestellt ist. 2 Legen Sie die Kamera vorsichtig in das Gehäuse. 3 Stecken Sie einen Silicagelbeutel (1g) zwischen die Unterseite der Digitalkamera und das Gehäuse. Der Silicagelbeutel wird als Antibeschlagsmittel mitgeliefert. -
Seite 13: Schließen Des Gehäuses
Schließen des Gehäuses 1 Schließen Sie vorsichtig das Gehäuse, während Sie die Halteprojektion der hinteren Abdeckung und der Ringnut ausrichten. 2 Drehen Sie den Wählknopf zum Öffnen/Schließen gegen den Uhrzeigersinn. • Das Gehäuse ist versiegelt. Geschlossen VORSICHT: • Wenn der Wählknopf zum Öffnen/Schließen nicht ganz bis zum Anschlag gedreht wird, wird das Gehäuse nicht luftdicht verschlossen und es kann Wasser eindringen. -
Seite 14: Wasserdichtigkeitstest
Wasserdichtigkeitstest Der letzte Test nach dem Einsetzen der Kamera wird nachstehend erläutert. Diesen Test immer durchführen. Er lässt sich leicht in einem mit Wasser gefüllten Behälter, wie einer Badewanne etc., durchführen. Das dauert rund 5 Minuten. • Tauchen Sie das Gehäuse zuerst nur für 3 Sekunden ein und vergewissern Sie sich, dass keine Wassertropfen etc. -
Seite 15: Wie Sie Den Elektronischen Blitz Anschließen
4. Wie Sie den elektronischen Blitz anschließen Anschluss des Unterwasser-Glasfaserkabels Führen Sie zum Anschluss des gesondert erhältlichen Unterwasserblitzes UFL-2 (optional) an das Gehäuse mit einem Unterwasser-Glasfaserkabel (optional: PTCB-E02) die nachfolgend beschriebenen Schritte aus. Wie Sie das Unterwasser-Glasfaserkabel anschließen 1 Nehmen Sie die Kappe vom Steckplatz des Glasfaserkabels ab. -
Seite 16: Bilder Unter Wasser Aufnehmen
5. Bilder unter Wasser aufnehmen So wählen Sie die Aufnahmemodi Sie können den Unterwassermodus ganz einfach so einstellen, dass er über eine Fn-Taste der Digitalkamera aufgerufen werden kann. Weitere Informationen finden Sie unter der Tasteneinstellung in der Bedienungsanleitung der Digitalkamera (S.80). Unterwasser-Aufnahmemodi Unterwasser-Weitwinkel Geeignet für die Aufnahme eines Motivs, das sich über einen weiten Bereich... -
Seite 17: Behandlung Nach Dem Gebrauch
6. Behandlung nach dem Gebrauch Entfernen von Wassertropfen Nach Beendigung der Unterwasser-Aufnahmen entfernen Sie alle Wassertropfen vom Gehäuse. Verwenden Sie Druckluft oder ein weiches, fusselfreies Tuch, um vorsichtig die Feuchtigkeit vom Scharnier zwischen der vorderen und hinteren Abdeckung, dem Auslöserhebel und dem Wählknopf zum Öffnen/Schließen zu wischen. -
Seite 18: Abtrocknen Des Gehäuses
Abtrocknen des Gehäuses Verwenden Sie nach dem Abwaschen des Gehäuses zum Abtrocknen ein sauberes weiches und fusselfreies Tuch. Legen Sie das Gehäuse hierauf zum vollständigen Trocknen an einen gut belüfteten und gegen direkte Sonneneinstrahlung geschützten Ort. VORSICHT: Zum Trocknen niemals einen elektrischen Föhn oder sonstige Heißluft verwenden und das Gehäuse niemals direkter Sonneneinstrahlung aussetzen. -
Seite 19: Wartung Der Wasserdichtigkeit
7. Wartung der Wasserdichtigkeit O-Ringe unterliegen Verschleißerscheinungen. Bitte prüfen Sie die Kamera vor jeder Verwendung. Führen Sie die Wartung des O-Rings unbedingt stets wie unten beschrieben aus. Andernfalls besteht die Gefahr, dass das Gehäuse bei der nächsten Verwendung nicht mehr wasserdicht ist. Führen Sie die Wartung an einem Ort ohne Sand oder Staub durch, nachdem Sie Ihre Hände gewaschen und abgetrocknet haben. -
Seite 20: Einfetten Des O-Rings
Einfetten des O-Rings Vergewissern Sie sich, dass Ihre Finger und 1 Entnehmen Sie nur der O-Ring einwandfrei sauber sind. Drücken Olympus die geeignete Sie ca. 5 mm Siliconfett aus der Tube Menge Siliconfett. vorsichtig auf Ihre Fingerkuppe. (5 mm Siliconfett wird empfohlen.) -
Seite 21: Austausch Von Verschleißteilen
Falls Verformungen, Risse oder Verhärtungen etc. festgestellt werden, muss der O-Ring umgehend ausgewechselt werden. VORSICHT: • Achten Sie beim Kauf neuer O-Ringe, Silicagel und Siliconfett auf original Olympus Produkte. • Versuchen Sie nicht, den O-Ring selbst zu ersetzen. • Wir empfehlen Ihnen, die Überprüfung regelmäßig durchzuführen. -
Seite 22: Anhang
Falls Sie eine PTBK-E01 ohne zugehörige Scheiben haben, wenden Sie sich bitte an ein Kundendienstzentrum. Zubehör kann käuflich erworben werden. Produkte anderer Modelltypen als die oben beschriebenen können nicht verwendet werden. Das Gehäuse entspricht keinem Objektiv. Weitere Informationen zum Zielobjektiv finden Sie auf der Olympus-Website oder im Katalog. DE 22...
