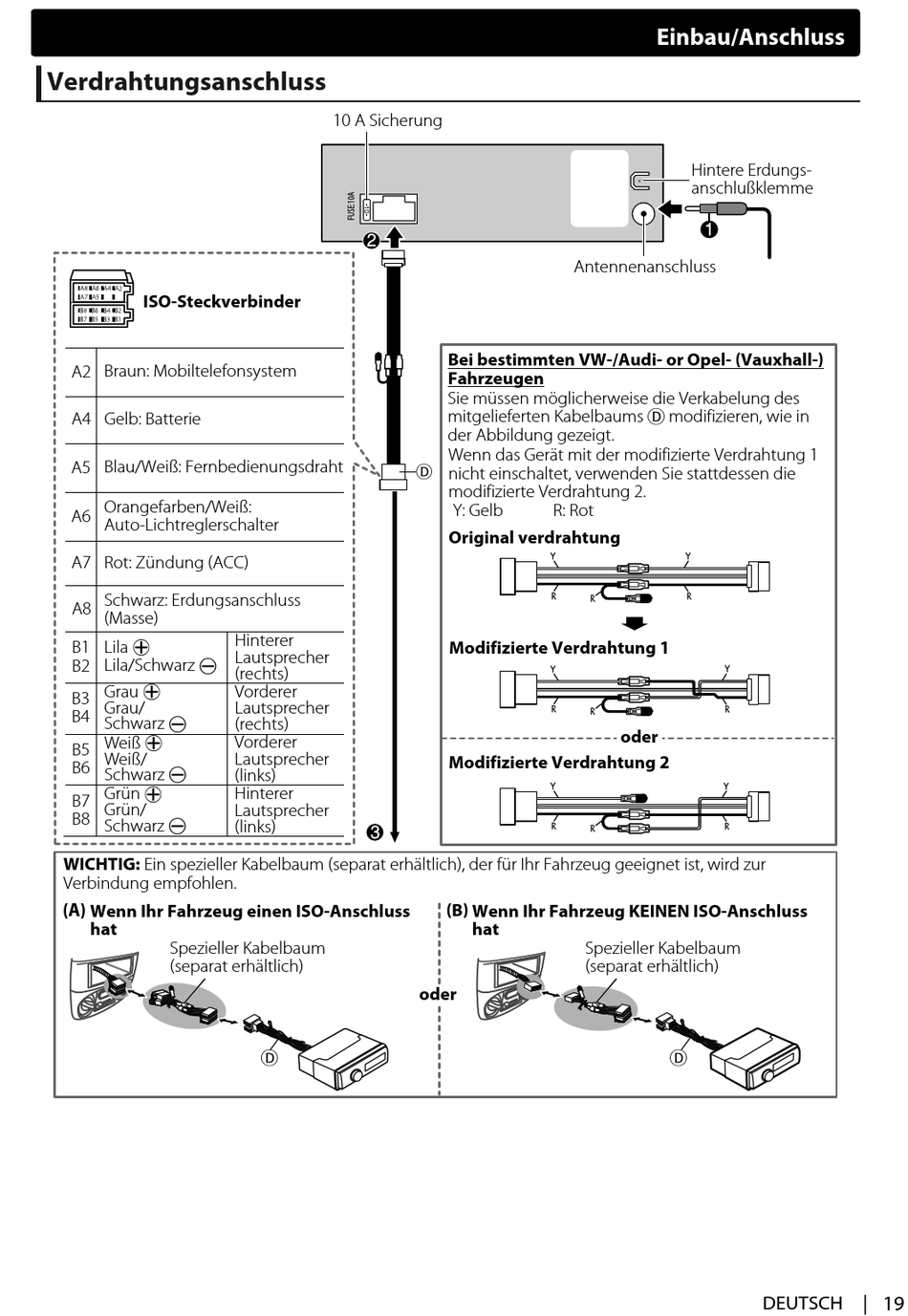

Verdrahtungsanschluss
ISO-Steckverbinder
A2
Braun: Mobiltelefonsystem
A4
Gelb: Batterie
Blau/Weiß: Fernbedienungsdraht
A5
Orangefarben/Weiß:
A6
Auto-Lichtreglerschalter
A7
Rot: Zündung (ACC)
Schwarz: Erdungsanschluss
A8
(Masse)
Lila F
B1
Lila/Schwarz G
B2
Grau F
B3
Grau/
B4
Schwarz G
Weiß F
B5
Weiß/
B6
Schwarz G
Grün F
B7
Grün/
B8
Schwarz G
WICHTIG: Ein spezieller Kabelbaum (separat erhältlich), der für Ihr Fahrzeug geeignet ist, wird zur
Verbindung empfohlen.
(A)
Wenn Ihr Fahrzeug einen ISO-Anschluss
hat
Spezieller Kabelbaum
(separat erhältlich)
10 A Sicherung
Hinterer
Lautsprecher
(rechts)
Vorderer
Lautsprecher
(rechts)
Vorderer
Lautsprecher
(links)
Hinterer
Lautsprecher
(links)
Antennenanschluss
Bei bestimmten VW-/Audi- or Opel- (Vauxhall-)
Fahrzeugen
Sie müssen möglicherweise die Verkabelung des
mitgelieferten Kabelbaums
der Abbildung gezeigt.
Wenn das Gerät mit der modifizierte Verdrahtung 1
nicht einschaltet, verwenden Sie stattdessen die
modifizierte Verdrahtung 2.
Y: Gelb
R: Rot
Original verdrahtung
Modifizierte Verdrahtung 1
Modifizierte Verdrahtung 2
(B)
Wenn Ihr Fahrzeug KEINEN ISO-Anschluss
hat
Spezieller Kabelbaum
(separat erhältlich)
oder
Einbau/Anschluss
Hintere Erdungs-
anschlußklemme
modifizieren, wie in
oder
DEUTSCH |
19
