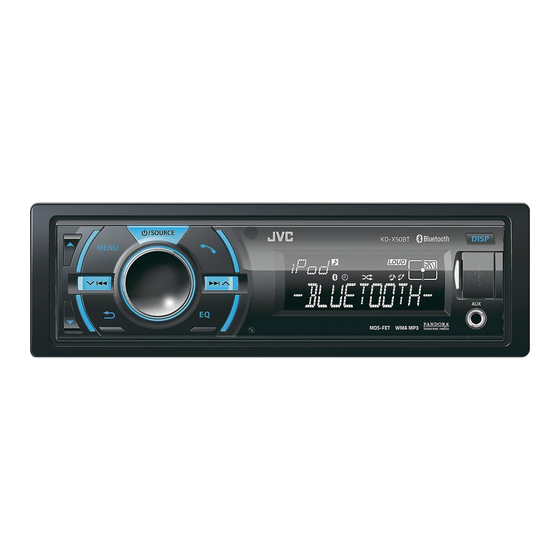

KD-X50BT DIGITAL-MEDIA-RECEIVER Zum Abbrechen der Displaydemonstration siehe Seite 3. Für den Einbau und die Anschlüsse siehe das eigenständige Handbuch. BEDIENUNGSANLEITUNG GET0787-001A [E/EN/EY]...
Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten. Warnung: Das Auto vor dem Bedienen des Geräts anhalten.
Grundlegende Bedienung Grundlegende Bedienung Displayfenster AUX-Eingangsbuchse Steuerregler USB-Eingangsterminal Fernbedienungssensor Zielen Sie mit der Fernbedienung direkt auf den Sensor. NICHT dem direkten Sonnenlicht aussetzen. Wenn Sie die folgende(n) Taste(n) drücken oder gedrückt halten... Bedienfeld Fernbedienung Allgemeine Funktion Zum Einschalten. Zum Ausschalten. (Gedrückt halten) —...
Radio Radio Sendersuche Wählen Sie <FM> oder <AM>. Automatische Suche. (Drücken Sie) Manuelle Suche. (Gedrückt halten) „M“ blinkt, und dann drücken Sie die Taste wiederholt. „ST“ leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstärke empfangen wird. Speichern von Sendern Einstellen des Radio Timers Manuelle Voreinstellung Unabhängig von der aktuellen Quelle können Sie zu einem beliebigen Zeitpunkt einen...
Radio NEWS-Standbyempfang Die folgenden Merkmale stehen nur für UKW-Radio Data System-Sender zur (Gedrückt halten) Verfügung. Lieblingsprogramm suchen— <TUNER> <NEWS-STBY> Programmtypensuche (PTY) <NEWS ON> Falls verfügbar, wird das Gerät kurzzeitig auf die (Gedrückt halten) Nachrichtenprogramme umschalten. Wird die Lautstärke während des Empfangs von Verkehrsdurchsagen oder Nachrichten 2 Wählen Sie eine PTY-Code.
Wiedergabe von einem USB-Gerät USB-Eingangsterminal USB-2.0-Kabel (nicht mitgeliefert) oder USB-Kabel von der Rückseite der Einheit Die Quelle wechselt zu „USB“ und die Wiedergabe beginnt. Mit diesem Gerät können auf einem USB-Massenspeichergerät (wie USB-Speicher, digitaler Audioplayer usw.) gespeicherte MP3/WMA/WAV-Dateien abgespielt werden. Stellen Sie sicher, dass alle wichtigen Daten gesichert sind.
Gilt nur für <HEAD MODE>. iPod/iPhone-Anwendung Original JVC-Anwendungen können mit diesem Gerät über den <APP MODE> bedient werden. 2 Wählen Sie die gewünschte Liste aus. Für weitere Einzelheiten siehe JVC Website: <http://www3.jvckenwood.com/english/car/ index.html> (nur englische Website). PLAYLISTS ARTISTS ALBUMS...
Schnellsuche Schnellsuche Wenn viele Ordner/Tracks/Kontakte vorhanden sind, können Sie diese entsprechend ihrem ersten Zeichen schnell durchsuchen (A bis Z, 0 bis 9 und OTHERS). 1 Öffnen Sie das Listenmenü oder das „Freisprechen“-Menü. USB (MP3/WMA/WAV) iPod/iPhone Bluetooth-Telefonbuch Wählen Sie die gewünschte Wählen Sie <PHONEBOOK>.
USB-Kabel von der Rückseite der Einheit 2 Suchen Sie am Bluetooth-Gerät „JVC Unit“ und wählen Sie diese Option aus. „BT PAIRING“ blinkt im Display. Bei manchen Bluetooth-Geräten ist es gegebenenfalls erforderlich, sofort nach der ersten Suche den Persönlichen Identifizierungscode (PIN) einzugeben.
Bluetooth -Verbindung 3 Führen Sie je nach Anzeigedurchlauf (A) oder (B) aus. Bei einigen Bluetooth-Geräten kann der Pairing-Ablauf von den nachstehend beschriebenen Schritten abweichen. (A) Wenn „[Gerätename]“ „XXXXXX“ (B) Wenn „[Gerätename]“ „VOL – YES“ „VOL – YES“ „BACK – NO“ durch das „BACK –...
Bluetooth -Verbindung Verbindung zu original JVC- Löschen eines registrierten Anwendung herstellen Geräts Original JVC-Anwendungen ermöglichen das Abrufen des Status des JVC Autoreceivers und das (Gedrückt halten) Ausführen einfacher Steuervorgänge über Android-Smartphones. 2 Wählen Sie <DELETE YES>. Informationen zu Bedienvorgängen für original <BLUETOOTH>...
Bluetooth-Handy Einstellungen während eines Gesprächs SMS-Benachrichtigung Lautstärke des Telefons (00 — 50) [VOLUME 15]: Geht eine SMS ein, klingelt die Einheit und Während eines „RCV MESSAGE“ „[Gerätename]“ wird Telefongesprächs angepasste eingeblendet. Lautstärkeeinstellungen wirken Für <MSG NOTICE> muss <ON> eingestellt sich nicht auf die anderen worden sein.
Bluetooth-Handy Spracherkennung nutzen Löschen eines Kontakts (Name/ Telefonnummer) Mithilfe dieser Einheit können Sie die Spracherkennungsfunktion des angeschlossenen Nur wenn für <P.BOOK SEL> die Option Telefons nutzen. <P.BOOK IN UNIT> gewählt wurde. ( Seite 16) „NOT SUPPORT“ erscheint, wenn das 1 Öffnen Sie das „Freisprechen“-Menü. angeschlossene Handy dieses Merkmal nicht unterstützt.
Bluetooth-Handy Benutzung des Menüs SETTINGS 1 Öffnen Sie das „Freisprechen“-Menü. 3 Wiederholen Sie diesen Schritt, um die erforderlichen Einstellungen vorzunehmen. 2 Wählen Sie <SETTINGS>. Zum Zurückschalten zum vorherigen Menü drücken Sie Zum Beenden des Menüs drücken Sie MENU. Die folgenden Einstellungen gelten für das gepairte Gerät. Wenn ein anderes Gerät gepairt wird, nehmen Sie die Einstellungen erneut vor.
Bluetooth-Audioplayer Bluetooth-Audioplayer Wiedergabe eines Bluetooth- Audioplayers Wählen Sie je nach Lage des USB Bluetooth-Adapters KS-UBT1 <BT REAR> oder <BT FRONT>. Bedienen Sie den Bluetooth-Audioplayer, um die Wiedergabe zu starten. Die Bedienung und Displayanzeigen können je nach Verfügbarkeit am angeschlossenen Gerät variieren. Grundlegende Bedienung Auswahl der Wiedergabemodi Startet die Wiedergabe oder...
Beleuchtungsfarbeinstellungen Alle Bereiche: Umfasst Tasten- und Alle Bereiche Displaybereich. Tastenbereich Displaybereich Auswahl der Vorgabe-Farbe Speichern Ihrer eigenen Anpassungen Sie können für <BUTTON ZONE>, <DISP ZONE> Sie können Ihre eigenen Tag- und Nachtfarben und <ALL ZONE> separat eine Vorgabefarbe für <BUTTON ZONE> und <DISP ZONE> separat auswählen.
Brightness-Einstellungen Brightness-Einstellungen Sie können die von Ihnen bevorzugte Helligkeit für <BUTTON ZONE>, <DISP ZONE> separat auswählen. (Gedrückt halten) <DIMMER> BUTTON ZONE BUTTON von 00 bis 31 <BRIGHTNESS> DISP ZONE DISP von 00 bis 31 <DAY>/<NIGHT> 4 Zum Verlassen des Menüs drücken Sie MENU.
Menü-Bedienungen Menü-Bedienungen 3 Wiederholen Sie Schritt 2 wenn (Gedrückt halten) erforderlich. Zum Zurückschalten zum vorherigen Menü Wenn ca. 60 Sekunden lang keine Bedienung drücken Sie erfolgt, wird der Betrieb aufgehoben. Zum Verlassen des Menüs drücken Sie DISP oder MENU. Menügegenstand Wählbare Einstellung (Anfänglich: [XX]) DEMO Für Einstellungen,...
Seite 21
Menü-Bedienungen Menügegenstand Wählbare Einstellung (Anfänglich: [XX]) L/O MODE Wählen, wenn die Klemmen REAR/SW zum Anschließen der Lautsprecher (Ausgangs- oder Subwoofer (über einen externen Lautsprecher) verwendet werden. anschlussmodus) SUB.W: Subwoofer [REAR]: Lautsprechern SUB. W *6 OFF: Hebt auf. (Subwoofer) [ON]: Aktiviert die Subwoofer-Ausgabe. SUB.W LPF *7 LOW 55Hz/MID 85Hz/[HIGH 120Hz]: Audiosignale mit Frequenzen, die (Subwoofer...
Seite 22
INFORMATION PH CNNT DEV/AU CNNT DEV/APP CNT DEV *14: Zeigt den Namen des/ der verbundenen Telefons/Audiogeräts/Anwendung an. MY BT NAME: Zeigt den Namen der Einheit an (JVC Unit). MY ADDRESS: Zeigt die Adresse des USB Bluetooth-Adapters an. AM *15 [ON]/OFF: Aktiviert bzw. deaktiviert „AM“ in der Quellenauswahl.
Zusätzliche Information Zusätzliche Information Informationen über Informationen über USB-Geräte Audiodateien Verwenden Sie im Fall eines Anschlusses über ein USB-Kabel das USB-2.0-Kabel. Abspielbare Dateien Sie können keinen Computer oder ein Dateierweiterungen: MP3(.mp3), WMA(.wma), portables Festplattenlaufwerk an den USB- WAV(.wav) Eingang des Geräts anschließen. Bit-Rate: Schließen Sie jeweils ein USB-Gerät zur Zeit an MP3 (MPEG-1): 32 kbps - 320 kbps...
Die Wortmarke Bluetooth und die Logos sind - iPod touch (3. Generation) Eigentum der Bluetooth SIG, Inc., und jegliche - iPod touch (2. Generation) Verwendung dieser Marken durch die JVC - iPod touch (1. Generation) KENWOOD Corporation erfolgt im Rahmen - iPod classic einer Lizenzvereinbarung.
Seite 2) erscheint im Display, und es Wenn die Meldung nicht verschwindet, wenden Sie sich an können keine Bedienungen Ihren JVC-Autoradiohändler oder eine Firma, die Kits liefert. vorgenommen werden. Das Gerät funktioniert überhaupt Setzen Sie das Gerät zurück. ( Seite 2) nicht.
Seite 26
„HW ERROR“ erscheint im Setzen Sie die Einheit zurück und probieren Sie den Vorgang Display. erneut. Erscheint „HW ERROR“ erneut, wenden Sie sich bitte an Ihren nächstgelegenen JVC Autoradiohändler. „BT DEVICE NOT FOUND“ Die Einheit hat während der automatischen Verbindungsherstellung erscheint im Display.
Technische Daten Technische Daten AUDIO-VERSTÄRKERSEKTION Max. Ausgangsleistung 50 W pro Kanal Sinus-Ausgangsleistung (eff.) 20 W pro Kanal an 4Ω, 40 Hz bis 20 000 Hz bei weniger als 1% Klirrfaktor. Lastimpedanz 4Ω (4Ω bis 8Ω Toleranz) Frequenzgang 40 Hz bis 20 000 Hz Signal-Rauschabstand 80 dB Line-Out, Subwoofer-Out Pegel/Impedanz...
