Setzen Sie das Gerät zurück.
Hintere Erdungsc-
anschlußklemme
Antennen-Eingang
Bei bestimmten VW-/Audi- oder Opel- (Vauxhall-) Fahrzeugen
Es kann erforderlich sein, die Verdrahtung des mitgelieferten Stromkabels zu
modifizieren, wie in der Abbildung gezeigt.
• Wenden Sie sich vor dem Einbau dieses Receivers an Ihre Auto-Fachwerkstatt.
Original verdrahtung
ISO-Steckverbinder
Modifizierte verdrahtung 1
Verwenden Sie die modifizierte Verdrahtung 2 wenn der Receiver nicht einschaltet.
Modifizierte verdrahtung 2
WICHTIG: Ein spezieller Kabelbaum (getrennt erhältlich), der für Ihr Fahrzeug geeignet ist, wird zur Verbindung zwischen Gerät und Fahrzeug empfhohlen.
(A) Wenn Ihr Fahrzeug einen ISO-Anschluss hat
Spezieller Kabelbaum
(getrennt erhältlich)
D Stromkabel (Mitgeliefert)
*
1
Wird nicht mit Gerät mitgeliefert.
2
*
Verbinden Sie den Erdungsleiter mit der Karosserie oder dem Rahmen des Fahrzeugs. Die Kontaktstelle darf nicht lackiert sein.
• Die Sicherung brennt durch. ] Sind die roten und schwarzen Leitungen richtig angeschlossen?
• Stromversorgung kann nicht eingeschaltet werden. ] Ist die gelbe Leitung angeschlossen?
• Kein Ton aus den Lautsprechern. ] Ist die Lautsprecherausgangsleitung kurzgeschlossen?
• „MISWIRING CHK WIRING THEN RESET UNIT" / „WARNING CHK WIRING THEN RESET UNIT" erscheint im Display, und es können keine Bedienungen vorgenommen werden. ] Ist die
Lautsprecherausgangsleitung kurzgeschlossen oder berührt das Chassis von Fahrzeug/Kopfeinheit? ; Haben Sie einen Reset am Receiver vorgenommen?
• Ton verzerrt. ] Ist die Lautsprecherausgangsleitung geerdet? ; Sind die „–" Anschlußklemmen der linken und rechten Lautsprecher zusammen geerdet?
• Störgeräusche im Klang. ] Ist die hintere Erdungsklemme mit kürzeren und dickeren Kabeln an das Fahrzeugchassis angeschlossen?
• Gerät wird heiß. ] Ist die Lautsprecherausgangsleitung geerdet? ; Sind die „–" Anschlußklemmen der linken und rechten Lautsprecher zusammen geerdet?
• Dieser Receiver funktioniert überhaupt nicht. ] Haben Sie einen Reset am Receiver vorgenommen?

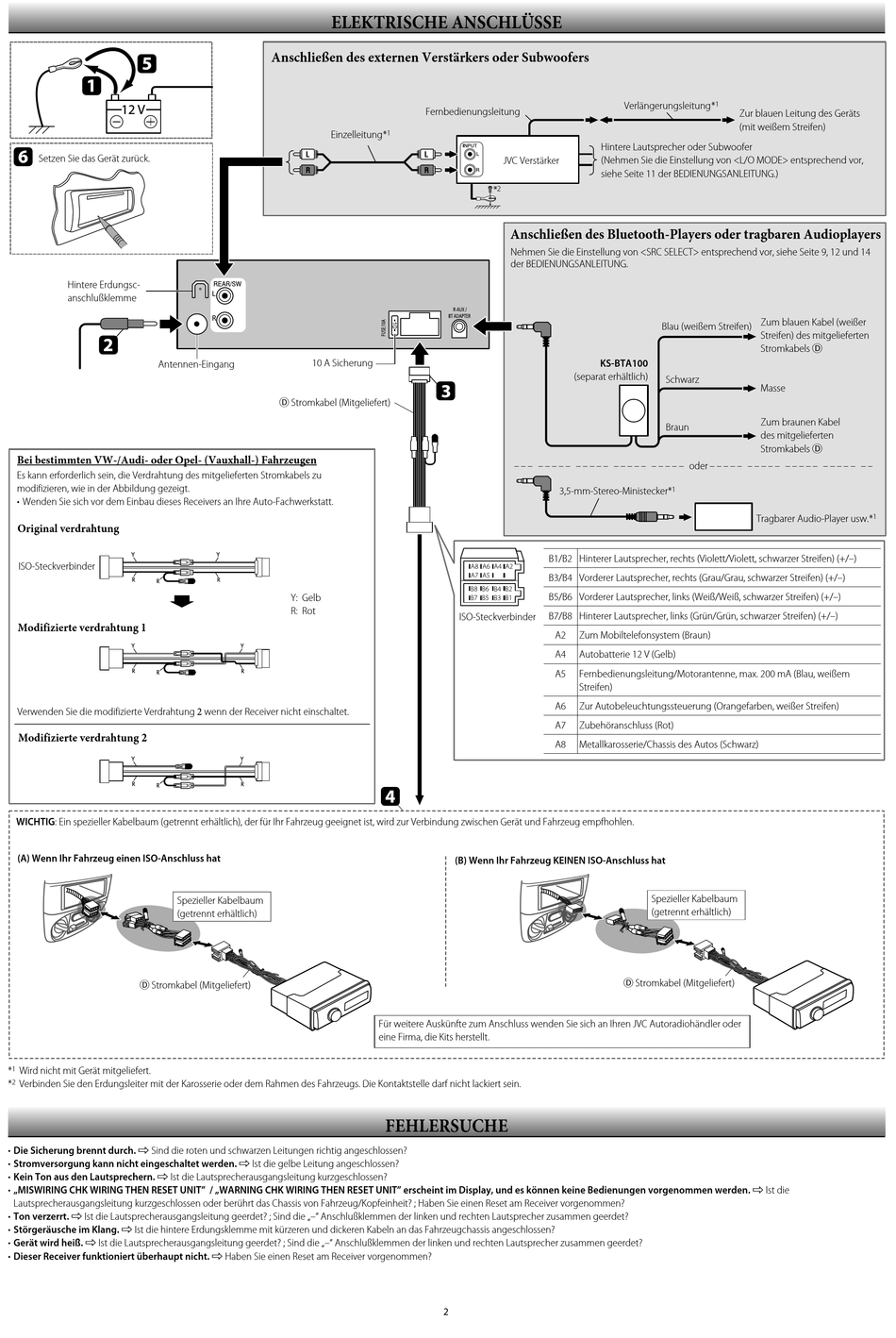

ELEKTRISCHE ANSCHLÜSSE
Anschließen des externen Verstärkers oder Subwoofers
Fernbedienungsleitung
1
Einzelleitung *
10 A Sicherung
D Stromkabel (Mitgeliefert)
Y: Gelb
R: Rot
Für weitere Auskünfte zum Anschluss wenden Sie sich an Ihren JVC Autoradiohändler oder
eine Firma, die Kits herstellt.
FEHLERSUCHE
Hintere Lautsprecher oder Subwoofer
JVC Verstärker
(Nehmen Sie die Einstellung von <L/O MODE> entsprechend vor,
siehe Seite 11 der BEDIENUNGSANLEITUNG.)
Anschließen des Bluetooth-Players oder tragbaren Audioplayers
Nehmen Sie die Einstellung von <SRC SELECT> entsprechend vor, siehe Seite 9, 12 und 14
der BEDIENUNGSANLEITUNG.
KS-BTA100
(separat erhältlich)
– – – – – – – – – – – – – – – – – – – – – – – oder – – – – – – – – – – – – – – – – – – – – – –
3,5-mm-Stereo-Ministecker*
B1/B2 Hinterer Lautsprecher, rechts (Violett/Violett, schwarzer Streifen) (+/–)
B3/B4 Vorderer Lautsprecher, rechts (Grau/Grau, schwarzer Streifen) (+/–)
B5/B6 Vorderer Lautsprecher, links (Weiß/Weiß, schwarzer Streifen) (+/–)
ISO-Steckverbinder
B7/B8 Hinterer Lautsprecher, links (Grün/Grün, schwarzer Streifen) (+/–)
A2
Zum Mobiltelefonsystem (Braun)
A4
Autobatterie 12 V (Gelb)
A5
Fernbedienungsleitung/Motorantenne, max. 200 mA (Blau, weißem
Streifen)
A6
Zur Autobeleuchtungssteuerung (Orangefarben, weißer Streifen)
A7
Zubehöranschluss (Rot)
A8
Metallkarosserie/Chassis des Autos (Schwarz)
(B) Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
2
Verlängerungsleitung *
1
Zur blauen Leitung des Geräts
(mit weißem Streifen)
Zum blauen Kabel (weißer
Blau (weißem Streifen)
Streifen) des mitgelieferten
Stromkabels D
Schwarz
Masse
Zum braunen Kabel
Braun
des mitgelieferten
Stromkabels D
1
Tragbarer Audio-Player usw. *
Spezieller Kabelbaum
(getrennt erhältlich)
D Stromkabel (Mitgeliefert)
1
