1 Wichtige Hinweise für den Einbau: BITTE BEACHTEN !
• Zur Reinigung des Meßumformergehäuses aus Polycarbonat dürfen nur lösungsmittelfreie
Reinigungsmittel verwendet werden!
• Temperaturen
Betriebsdruck und Vakuumbelastung unter Berücksichtigung der Flanschnormen und der
Auskleidung, s. Kap. 11 „Grenzwerte".
Kompaktanlagen
AQUAFLUX F
Lagerung
Transport

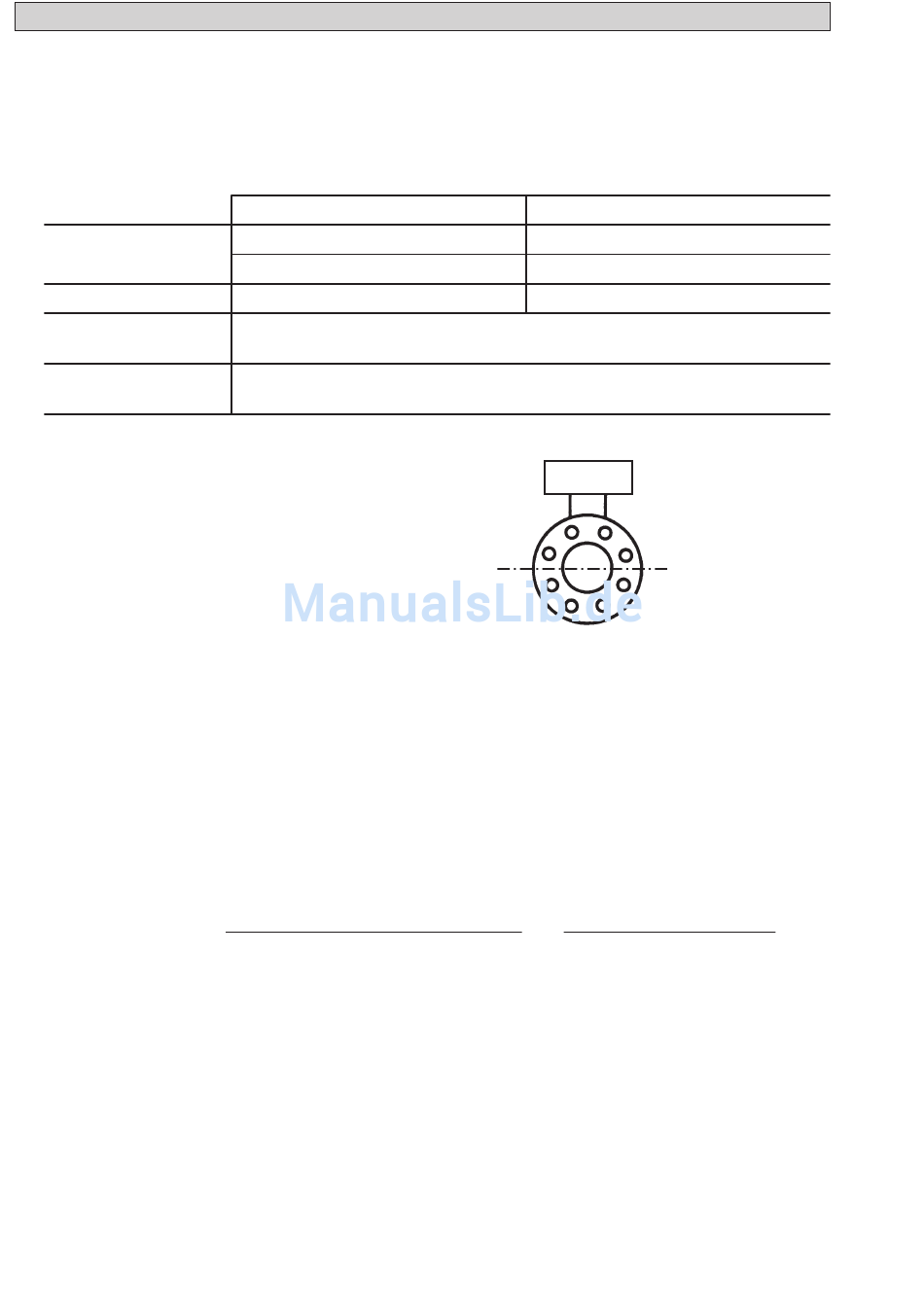

• Einbauort und Lage beliebig,
bei horizontaler Rohrleitungsführung
jedoch Elektrodenachse
X – • – • – • – X
annähernd horizontal.
Y Anschlußdose oder
Meßumformergehäuse
• Stets vollständig gefülltes Meßrohr.
• Durchflußrichtung beliebig, Pfeil auf dem Durchflußmesser muß normalerweise nicht
beachtet werden. Ausnahme, s. Kap. „Werkseitige Einstellung" in der Montage- und
Betriebsanleitung für den Meßumformer.
• Schraubenbolzen und Muttern, zur Montage ausreichend Raum neben den
Rohrleitungsflanschen vorsehen.
• Vibrationen, Rohrleitung beidseitig vom Kompakt-Durchflußmesser abfangen.
Vibrationspegel gemäß IEC 068-2-34: unterhalb 2,2g für Kompakt-Durchflußmesser im
Frequenzbereich von 20-50 Hz mit IFC 010 K / IFC 020 K und 20-150 Hz mit IFC 090 K.
• Direkte Sonnenbestrahlung vermeiden,
ggf. Schutzdach montieren, nicht im Lieferumfang, bauseits bereitzustellen.
Große Nennweiten (≥ ≥ DN 200 / ≥ ≥ 8"), Ausbaustücke vorsehen, um axiale Verschiebung der
•
Gegenflansche und dadurch einfachere Montage zu ermöglichen.
4
Umgebungstemperatur
-25 bis +60 °C (-13 to +140 °F)
-25 bis +40 °C (-13 to +104 °F)
-25 bis +60 °C (-13 to +140 °F)
-20 bis +60 °C ohne Bewegung,
vor Nässe und Sonnenbestrahlung schützen
-05 bis +50 °C,
vor Nässe und Sonnenbestrahlung schützen
Meßstofftemperatur
-25 bis ≤ +60 °C
-25 bis ≤ +90 °C
-25 bis ≤ +60 °C
Y
X
(-13 to ≤ +140 °F)
(-13 to > +140 °F)
(-13 to > +140 °F)
X
