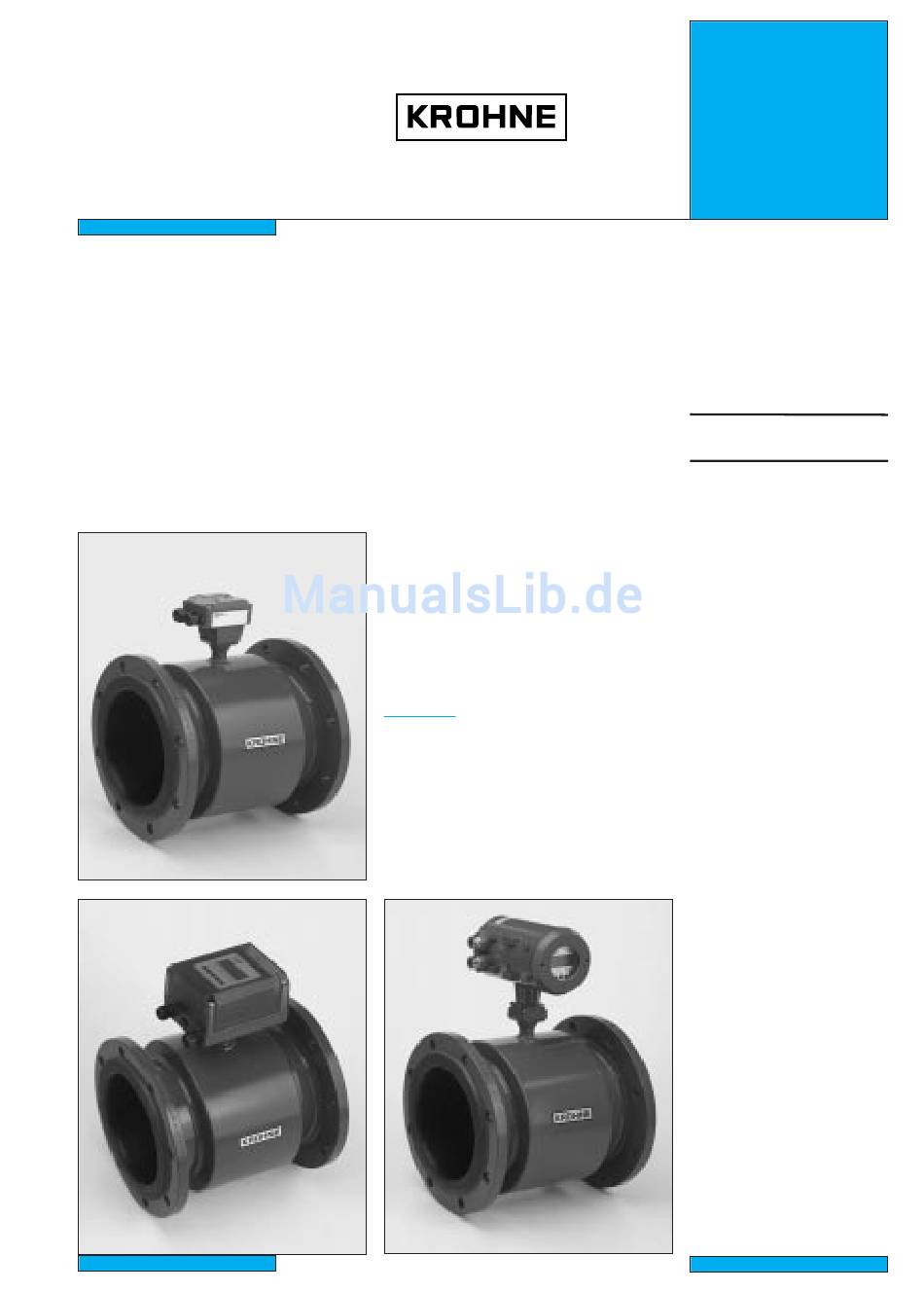

09/97
Magnetisch-induktive
Durchflußmesser
für Wasser und Abwasser
• Meßwertaufnehmer
• Kompakt-Durchflußmesser
AQUAFLUX F
AQUAFLUX 010 K / 020 K
3.1M68D1 099721
INHALT
Lagerung und Transport
Einbau in die Rohrleitung
Erdung
AQUAFLUX 080 K
Montageanleitung
AQUAFLUX
F
010 K
020 K
080 K
Seitenn
3-4
Seiten 4-5 und 7-8
Seiten
9
Ident-Nr. 7.02137.13.00

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KROHNE AQUAFLUX F

  • Seite 1 • Meßwertaufnehmer • Kompakt-Durchflußmesser 010 K 020 K 080 K INHALT Lagerung und Transport Seitenn Einbau in die Rohrleitung Seiten 4-5 und 7-8 Erdung Seiten AQUAFLUX F AQUAFLUX 010 K / 020 K AQUAFLUX 080 K 3.1M68D1 099721 Ident-Nr. 7.02137.13.00...
  • Seite 2: Inhaltsverzeichnis

    Darüber hinaus gelten die „Allgemeinen Verkaufsbedingungen“, die Grundlage des Kaufvertrages sind. Wenn Sie AQUAFLUX-Durchflußmesser an Krohne zurücksenden, beachten Sie bitte die vorletzte Seite dieser Montage- und Betriebsanleitung. Ohne dieses vollständig ausgefüllte Formblatt ist eine Reparatur oder Prüfung bei Krohne nicht möglich.
  • Seite 3: Lieferumfang

    Lieferumfang AQUAFLUX F AQUAFLUX 010 K, 020 K und 080 K Meßwertaufnehmer Kompakt-Durchflußmesser • Meßwertaufnehmer in der bestellten • Kompakt-Durchflußmesser in der Baugröße bestellten Baugröße • Verbindungsleitungen zur Erdung, • Verbindungsleitungen zur Erdung, siehe hierzu Kap. 7 „Erdung“ siehe hierzu Kap. 7 „Erdung“...
  • Seite 4: Wichtige Hinweise Für Den Einbau: Bitte Beachten

    -25 bis ≤ +90 °C -25 bis +40 °C (-13 to +104 °F) (-13 to > +140 °F) -25 bis ≤ +60 °C AQUAFLUX F -25 bis +60 °C (-13 to +140 °F) (-13 to > +140 °F) Lagerung -20 bis +60 °C ohne Bewegung, vor Nässe und Sonnenbestrahlung schützen...
  • Seite 5: Installationsbeispiele

    • Starke elektromagnetische Felder in der Nähe des Durchflußmessers vermeiden. Einlaufstrecke 5 × × DN und Auslaufstrecke 2 × × DN, gerade Rohrleitung, • gemessen ab Elektrodenebene (DN = Nennweite) • Wirbel- und Drallströmung, Ein- und Auslaufstrecke vergrößern oder Strömungsgleichrichter vorsehen. •...
  • Seite 6: Geräteschild

    Geräteschild AQUAFLUX F getrennter Meßwertaufnehmer Magnetfeldfrequenz Typenbezeichnung (hier 1/6 der Hilfsenergie-Frequenz) AQUAFLUX F / 6 Holland Meßstellen-Nr. TAG: 1234567-89 ISO KL. H IP 67 Altometer Schutzart nach IEC 529 / EN 60529 Serien-Nr. A 97 00000 Meßwertaufnehmer- GK: 1.918 Isolationsklasse Konstante DN50/2”-H-HC...
  • Seite 7: Einbau In Die Rohrleitung

    Einbau in die Rohrleitung • Montagezubehör nicht im Lieferumfang, bauseits bereitzustellen (Schraubenbolzen, Muttern, Dichtungen, usw.). • Rohrleitungsflansche und Betriebsdruck, siehe Tabellen „Grenzwerte“ in Kap. 11 • Abstand der Rohrleitungsflansche siehe Einbaumaß „a“, in Kap. 10 „Abmessungen und Gewichte“ • Flanschlage Durchflußmesser zentrisch in die Rohrleitung einbauen.
  • Seite 8: Anzugsmomente

    Anzugsmomente • Schraubenbolzen gleichmäßig über Kreuz anziehen, Anzahl und Ausführung s. Tabelle. • Spalte A Anzugsmoment für Teflon ® -PTFE-Auskleidung • Spalte B Anzugsmoment für Auskleidung aus Hartgummi • 10 Nm ~ 1.0 kpm max. max. Nenn- Nenn- Flansch- Bolzen Druck- Bolzen Anzugsmomente...
  • Seite 9: Erdung

    Flansche der Durchflußmesser Funktionserde, Leitung ≥ 4 mm Cu, nicht im Lieferumfang, bauseits bereitzustellen. Schutzleiter ist erforderlich, wenn der AQUAFLUX F mit einem Meßumformer betrieben wird, der einen Feldstrom von > 125 mA / > 60 V liefert. Leitung ≥ 4 mm Cu, nicht im Lieferumfang, bauseits bereitzustellen.
  • Seite 10: Austausch Der Getrennten Meßwertaufnehmer

    8 Austausch der getrennten Meßwertaufnehmer Vor Beginn der Arbeiten Hilfsenergie ausschalten ! 1) Vor der Demontage des „alten“ Meßwertaufnehmers notieren Sie bitte die Belegung der Anschlußklemmen. 2) Die Montage des neuen Meßwertaufnehmers ist nach der mitgelieferten Montageanleitung durchzuführen. 3) Der elektrische Anschluß an den Meßumformer ist nach der Montage- und Betriebsanleitung des Meßumformers vorzunehmen.
  • Seite 11: Technische Daten

    Stahl ASTM A 105 N Gehäuse* DN 10 – 40 / ”–1 ”” GTW-S 30 ≥ DN 50 / ≥ 2’’ Stahlblech Anschlußdose* (nur AQUAFLUX F, getrennt) Aluminium-Druckguß Erdungsringe (Option) Edelstahl 1.4571 * mit Polyurethan-Lackierung ® Teflon ist ein eingetragenes Warenzeichen von Du Pont.
  • Seite 12: Abmessungen Und Gewichte

    Abmessungen und Gewichte BITTE BEACHTEN ! Das Gesamtmaß für die Höhe ergibt sich aus dem Maß b (Tabelle) plus der Höhe für den Anschlußkasten oder den Meßumformer, s. Zeichnungen. Das Gesamtgewicht addiert aus dem Gewicht des Meßwertaufnehmers (Tabelle) plus dem Gewicht für Anschlußdose oder Meßumformer, s.u. Anschlußdose IFC 010 K und IFC 020 K IFC 090 K Meßumformer...
  • Seite 13 Maße in mm DN 10 - 40 / ” - 1 ” Toleranzangaben für die Einbaulänge Maß „a“ (9.99”) (9.99”) (9.99”) (9.99”) (9.99”) (9.99”) nach DIN 2501 und ANSI B 16.5 DN ≤ 300 / ≤ 12”: ± 0.5 %, min. ± 1 mm DN ≥...
  • Seite 14: Grenzwerte

    Grenzwerte BITTE BEACHTEN! • Die in den Tabellen angegebenen Grenzwerte für Meßstofftemperatur und Betriebsdruck berück- sichtigen die Auskleidung (Liner) und die Flanschnorm. Bitte die Fußnoten beachten. • Bei Umgebungstemperaturen von +40 bis +60 °C darf bei Kompaktdurchflußmessern die Meßstofftemperatur höchstens +60 °C betragen. Grenzwerte für Druck und Temperatur Aus- Anschlußflansche...
  • Seite 15: Formblatt Für Geräterücksendung

    Flüssigkeiten in Kontakt gekommen sind, nur dann Krohne kann Ihre Rücklieferung ohne eine solche Beschei- transportieren, prüfen oder reparieren, wenn das ohne Risiken nigung leider nicht bearbeiten. Wir bitten um Ihr Verständnis. für Personal und Umwelt möglich ist. Krohne kann Ihre Rück- Kopiervorlage Firma: Ort:...
