Dell™ – interaktiver

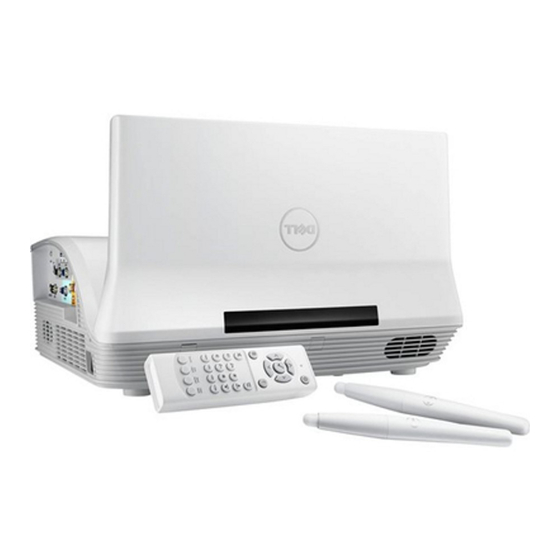

Projektor S520
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell S520

Inhaltszusammenfassung für Dell S520

  • Seite 1 Dell™ – interaktiver Projektor S520 Bedienungsanleitung...
  • Seite 2 © 2013 Dell Inc. Alle Rechte vorbehalten. Reproduktionen dieser Materialien sind ohne vorherige schriftliche Genehmigung der Dell Inc. strengstens untersagt. Marken in diesem Text: Dell und das DELL-Logo sind Marken der Dell Inc.; DLP und DLP-Logo sind Marken von T ; Microsoft und Windows...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Ihr Dell-Projektor ......Projektor anschließen ....
  • Seite 4 ..... . Kontakt zu Dell ......

  • Seite 5: Ihr Dell-Projektor

    Ihr Dell-Projektor Im Lieferumfang des Projektors sind die unten abgebildeten Artikel enthalten. Prüfen Sie den Lieferumfang auf Vollständigkeit und wenden Sie sich an Dell, falls etwas fehlen sollte. Lieferumfang Netzkabel VGA-Kabel; 5 m (VGA zu VGA) Fernbedienung AAA-Batterien (2) Aspect...
  • Seite 6 Lieferumfang 5 m-Mini-USB-Kabel (USB-A-zu- Gleichspannung-zu- Mini-USB-B) Gleichspannung-Kabel (für Laservorgang), 2 m Passiver Stift (2 Stk.) Interwrite Workspace-CD WorkSpace Ausrichtungsleiste (3 Stk.) Schraube für Laservorhang Wandmontageset Ihr Dell-Projektor...
  • Seite 7 Informationen über den Projektor Ansicht von oben Ansicht von unten 163,00 IR-Empfänger Lampenabdeckung Kamera 10-W-Lautsprecher Objektiv Fokusring Montagebohrungen zur Wandbefestigung: Schraubgewinde M4 x 8 mm Tiefe. Empfohlenes Drehmoment <10 kgf-cm Ihr Dell-Projektor...
  • Seite 8 Techniker. • Empfohlenes Projektor-Wandmontageset (Artikelnummer: 7XY53). Weitere Informationen finden Sie auf der Dell-Kundendienstwebseite unter dell.com/support. • Weitere Informationen finden Sie in den mit dem Projektor gelieferten Sicherheitshinweisen. • Der Projektor S520 ist nur zum Einsatz in Innenräumen geeignet. Ihr Dell-Projektor...

  • Seite 9: Projektor Anschließen

    Projektor anschließen 8 9 10 11 12 5 6 7 Mini-USB-Anschluss (Mini, Typ Audioausgang B) für externe Maus, Firmware- Aktualisierung und Laservorhang-Sensor-HID HDMI-Anschluss Netzanschluss VGA-Ausgang Mikrofonanschluss (durchgeschliffenes Monitorsignal) USB-Anschluss (Typ A) zur Audio-B-Eingang, rechter Verbindung eines USB- Kanal Betrachters USB-Anschluss (Typ B) zur Audio-A-Eingang, rechter Verbindung (DoUSB) eines Kanal...
  • Seite 10 Audio-A-Eingang, linker Kanal 21 Laservorhanganschluss Audio-B-Eingang, linker Kanal Vorsicht: Bevor Sie mit den in diesem Kapitel gezeigten Schritten beginnen, beachten Sie die auf Seite 8 beschriebenen Sicherheitshinweise. Projektor anschließen...

  • Seite 11: Computeranschluss

    Computeranschluss Anschließen eines Computers via VGA-Kabel M O L E X Netzkabel VGA-zu-VGA-Kabel USB-A-zu-Mini-USB-B- Kabel Hinweis: Das Mini-USB-Kabel muss angeschlossen sein, falls Sie die Bild auf- und Bild ab-Tasten der Fernbedienung nutzen möchten. Projektor anschließen...
  • Seite 12 Monitorverbindung mit VGA-Kabeln durchschleifen Netzkabel VGA-zu-VGA-Kabel Hinweis: Ihr Projektor wird mit einem VGA-Kabel geliefert. Weitere VGA-Kabel können Sie über die Dell-Webseite www.dell.com erwerben. Projektor anschließen...
  • Seite 13 Anschließen eines Computers mit einem RS232-Kabel Netzkabel RS-232-Kabel (9-polige D-Sub- Buchse-zu-Buchse / 2-/3-polig, tauschbar) Hinweis: Das RS-232-Kabel (9-polige D-Sub-Buchse-zu-Buchse / 2-/3-polig, tauschbar) wird nicht mit Ihrem Projektor geliefert. Informationen zum Kabel und zur RS232–Fernbedienungssoftware erhalten Sie beim Fachmann. Projektor anschließen...
  • Seite 14 Computer über USB-Kabel anschließen M O L E X Netzkabel USB-A-zu-USB-B-Kabel Hinweis: Anschließen und loslegen. Ihr Projektor wird mit einem USB-Kabel geliefert. Weitere USB-Kabel können Sie über die Dell- Webseite www.dell.com erwerben. Projektor anschließen...
  • Seite 15 ® Einen Computer per WLAN oder Intel WiDi verbinden Hinweis: Ihr Computer sollte über einen WLAN-Anschluss verfügen und so konfiguriert sein, dass er weitere Drahtlosverbindungen erkennt. Halten Sie sich bezüglich der Konfiguration einer drahtlosen Verbindung an die Dokumentation Ihre Computers. ®...
  • Seite 16 Ihren Android- oder iOS-Geräten übertragen. Nach Installieren und Ausführen der Applikation an Ihrem Mobilgerät aktivieren Sie Wi-Fi am Mobilgerät und stellen eine Verbindung mit dem Projektornetzwerk, Dell S520, her. Weitere Informationen finden Sie auf der Dell-Kundendienstwebseite unter dell.com/support. Unterstützte Dateien:...

  • Seite 17: Dvd-Player Anschließen

    Anschließen eines DVD-Players über ein S-Video-Kabel TOP MENU MENU OPEN/CLOSE HDMI STANDBY/ON ENTER DVD/USB HOME RETURN MENU Netzkabel S-Video-Kabel Hinweis: Das S-Video-Kabel ist nicht im Lieferumfang enthalten. Sie können S-Video-Verlängerungskabel (15 m/30 m) über die Dell- Webseite www.dell.com erwerben. Projektor anschließen...
  • Seite 18 DVD-Player über Composite-Videokabel anschließen TOP MENU MENU OPEN/CLOSE HDMI STANDBY/ON ENTER DVD/USB HOME RETURN MENU Netzkabel Composite-Videokabel Hinweis: Das Composite-Videokabel ist nicht im Lieferumfang enthalten. Sie können Composite Video-Verlängerungskabel (15 m/30 m) über die Dell-Webseite www.dell.com erwerben. Projektor anschließen...
  • Seite 19 DVD-Player über Component-Videokabel anschließen TOP MENU MENU OPEN/CLOSE HDMI STANDBY/ON ENTER DVD/USB HOME RETURN MENU Netzkabel VGA-zu-Component-Videokabel Hinweis: Das VGA-zu-Component-Videokabel ist nicht im Lieferumfang enthalten. Sie können VGA-zu-Component- Verlängerungskabel (15 m/30 m) über die Dell-Webseite www.dell.com erwerben. Projektor anschließen...
  • Seite 20 Anschließen eines DVD-Players über ein HDMI-Kabel TOP MENU MENU HDMI OPEN/CLOSE STANDBY/ON ENTER DVD/USB HOME RETURN MENU Netzkabel HDMI-Kabel Hinweis: Das HDMI-Kabel ist nicht im Lieferumfang enthalten. Sie können das HDMI-Kabel über die Dell-Webseite www.dell.com erwerben. Projektor anschließen...

  • Seite 21: Anschluss An Ein Lokales Netzwerk (Lan)

    Sie können den Projektor mit Hilfe eines RJ45-Netzwerkkabels über das Netzwerk steuern und Bilder projizieren lassen. Lokales Netzwerk (LAN) Netzkabel RJ45-Kabel Hinweis: Das RJ45-Kabel ist nicht im Lieferumfang enthalten. Sie können das RJ45-Kabel über die Dell-Webseite www.dell.com erwerben. Projektor anschließen...
  • Seite 22 Anschluss eines handelsüblichen RS232-Steuergerätes Netzkabel RS-232-Kabel (9-polige D-Sub- Buchse-zu-Buchse / 2-/3-polig, tauschbar) Handelsübliches RS232-Steuergerät Hinweis: Das RS-232-Kabel (9-polige D-Sub-Buchse-zu-Buchse / 2-/3-polig, tauschbar) wird nicht mit Ihrem Projektor geliefert. Dieses Kabel erhalten Sie im Fachhandel. Projektor anschließen...
  • Seite 23 Zur Interaktivität mit Ihrem Laservorhang verbinden Netzkabel VGA-zu-VGA-Kabel USB-A-zu-Mini-USB-B-Kabel Gleichspannung-zu- Gleichspannung-Kabel Laservorhang Whiteboard Hinweis: Der Laservorhang wird mit Ihrem Whiteboard geliefert. Der Laservorhang sollte 2 cm oberhalb der Oberkante der Projektionsfläche installiert werden. Die Flachheit des Whiteboards sollte 2 mm oder weniger betragen. Es können entweder VGA- oder HDMI-Kabel an Computer und Projektor angeschlossen werden.
  • Seite 24 Stimmt mit 21 CFR 1040.10 und 1040.11, mit Ausnahme der in Laserhinweis Nr. 50 vom 24. Juni 2007 angegebenen Abweichungen, überein. IEC 60825-1:2007 Vorsicht: Warnhinweise zum Laser • Dieses Produkt ist ein Lasergerät der Klasse 1, das mit IEC 60825-1:2007 übereinstimmt.

  • Seite 25: Bedienen Des Projektors

    Bedienen des Projektors Einschalten des Projektors Hinweis: Schalten Sie die Projektor ein, bevor Sie die Signalquelle (Computer, DVD-Player, etc.) einschalten. Die Lampe der Ein- /Austaste blinkt so lange weiß, bis sie gedrückt wird. Schließen Sie das Netzkabel und die erforderlichen Signalkabel am Projektor an.

  • Seite 26: Einstellen Des Projektorfokus

    Um den Projektor schnell auszuschalten, halten Sie die Ein/Aus-Taste 1 Sekunde lang gedrückt, während die Lüfter des Projektors noch laufen. Hinweis: Warten Sie 60 Sekunden, bevor Sie den Projektor erneut einschalten, damit sich die Innentemperatur stabilisieren kann. Trennen Sie das Netzkabel von der Steckdose und dem Projektor. Einstellen des Projektorfokus Drehen Sie zum Einstellen der Bildschärfe am Fokusring.

  • Seite 27: Einstellen Der Bildgröße

    Einstellen der Bildgröße 0,597’ (18,2 cm) 70" (177,8 cm) 80" (203,2 cm) 87,2" (221,49 cm) 90" (228,6 cm) 100" (254 cm) Bedienen des Projektors...
  • Seite 28 Projektorbasis Bildgröße Projektorbasis Projektions- bis zur Projektions- bis zur abstand Unterkante Diagonal abstand (cm) Oberkante des (cm) des Bildes Breite Höhe (Zoll/cm) Bildes (cm) (cm) (cm) (cm) [H] 51,7 18,2 70"/ 177,8 cm 60,1 26,6 80"/ 203,2 cm 65,5 87,2"/ 221,4 cm 67,7 34,2 90"/ 228,6 cm...

  • Seite 29: Verwenden Der Fernbedienung

    Verwenden der Fernbedienung Aspect Ratio Page Up Page Down Freeze Video S-Video Auto Blank Blank Video Source Adjust Screen Screen Mode Hiermit schalten Sie den Projektor ein und Ein-/Austaste aus. Weitere Informationen finden Sie unter „Einschalten des Projektors“ auf Seite 25 und „Ausschalten des Projektors“...
  • Seite 30 Zeigen Sie mit der Fernbedienung auf den Laser Bildschirm, halten Sie die Laser-Taste gedrückt, um den Laser zu aktivieren. Vorsicht: Blicken Sie nicht direkt in den Laserstrahl. Achten Sie darauf, das der Laserstrahl nicht direkt auf Ihre Augen gerichtet ist. Drücken, um das Format des angezeigten Aspect ratio Aspect...
  • Seite 31 Blank screen Drücken, um das Bild aus/einzublenden. Drücken Sie diese Taste, um eine Auswahl Eingabe zu bestätigen. Mit diesen Tasten wählen Sie die Elemente Links des OSD-Menüs (Bildschirmmenüs) aus. Mit dieser Taste rufen Sie das OSD auf. Menü Drücken Sie auf diese Taste, um den Ton des Stumm Projektorlautsprechers aus- oder einzuschalten.

  • Seite 32: Batterien In Die Fernbedienung Einlegen

    Batterien in die Fernbedienung einlegen Hinweis: Nehmen Sie bei Nichtgebrauch die Batterien aus der Fernbedienung. Betätigen Sie den Riegel, heben Sie den Batteriefachdeckel ab. Beachten Sie die Polaritätskennzeichnungen (+/-) an den Batterien. Legen Sie die Batterien richtig herum in das Batteriefach ein;...

  • Seite 33: Fernbedienungsreichweite

    Fernbedienungsreichweite Betriebsreichweite Winkel ±40° Abstand Winkel Winkel Aspect Ratio Page Up Page Down Freeze Video S-Video Auto Blank Blank Video Source Adjust Screen Screen Mode Hinweis: Die tatsächliche Reichweite kann etwas von den Angaben in der Abbildung abweichen. Bei schwachen Batterien können Störungen bei der Fernbedienung des Projektors auftreten.

  • Seite 34: Osd-Menü (Bildschirmmenü) Verwenden

    OSD-Menü (Bildschirmmenü) verwenden • Der Projektor verfügt über ein mehrsprachiges Bildschirmmenü (OSD), das mit und ohne angeschlossene Eingangsquelle angezeigt werden kann. • Drücken Sie zum Aufrufen des Hauptmenüs die Menütaste an der Fernbedienung. • Wechseln Sie zwischen den Registern im Hauptmenü, indem Sie die Tasten oder an der Fernbedienung drücken.

  • Seite 35: Intel ® Widi

    QU.WAHL- WLAN/USB Das Menü WLAN/USB unter QU.WAHL ermöglicht Ihnen die Aktivierung von ® Drahtlosanzeige, USB-Anzeige USB-Betrachter, Intel WiDi und Interner Speicher. — zeigen Sie die Drahtlos-Anleitung des RAHTLOSANZEIGE Projektors auf dem Bildschirm an. Siehe „Bildschirm mit Anleitung zur Drahtlosverbindung“ auf Seite 70. USB-A —...
  • Seite 36 Nach dem Anschluss des Projektors an den Computer mithilfe des USB- Kabels erscheint der Hinweis, dass die Verbindung über USB hergestellt wurde; danach können Sie DoUSB oder Speichermodus auswählen. AUTOEINST. Die Funktion Auto-Anpassung passt automatisch H. Position, V. Position, Frequenz und die Abstimmung des Projektors im PC-Modus an. Hellg./Kontr.
  • Seite 37 — Mit den Tasten können Sie den Kontrast einstellen. ONTRAST Hinweis: Wenn Sie die Einstellungen von Helligkeit und Kontrast anpassen, wechselt der Projektor automatisch in den Benutzer- Modus. Videomodus Das Videomodus-Menü ermöglicht Ihnen die Optimierung des Anzeigebildes: Präsentation, Brillant, Film, sRGB (bietet eine exaktere Farbwiedergabe) und Benutzer (Festlegen Ihrer bevorzugten Einstellungen).
  • Seite 38 Audio-Equalizer Das Menü Audio-Equalizer ermöglicht Ihnen die Anpassung des Tons zur Steigerung oder Verringerung (Verminderung) der Pegel verschiedener Frequenzen in einem Signal. ERWEITERT Das Menü Erweitert ermöglicht Ihnen die Änderung der Bild-, Anzeige-, Projektor-, LAN-, WLAN-, Menü-, Energie-, Interaktiv- und Projektor-Info- einstellungen.
  • Seite 39 —Hier können Sie die Farbtemperatur einstellen. Der ARBTEMPERATUR Bildschirm erscheint bei höheren Temperaturen kühler, und bei niedrigeren Temperaturen wärmer. Bei einer Einstellung der Werte im Farbeinst. Menü, wird der Benutzermodus aktiviert. Die Werte werden im Benutzermodus gespeichert. —Dient der manuellen Einstellung der Rot-, Grün-, und Blauanteile.
  • Seite 40 —Ermöglicht Anpassung der Videoquelle von Schwarz- ÄTTIGUNG Weiß-Darstellung und einer Darstellung mit satten Farben. Mit erhöhen Sie den Farbanteil im Bild, mit verringern Sie den Farbanteil im Bild. —Mit erhöhen Sie die Bildschärfe, mit verringern Sie CHÄRFE die Bildschärfe. —Mit erhöhen Sie den Grünanteil im Bild, mit ÄRBUNG verringern Sie den Grünanteil im Bild.
  • Seite 41 PC-M )— Wählen Sie die Option; drücken Sie NZEIGEEINSTLG ODUS zum Einblenden der Anzeigeeinstellungen . Das Anzeigeeinstellungen- Menü bietet folgende Optionen: H. P —Mit bewegen Sie das Bild nach rechts, mit OSITION bewegen Sie das Bild nach links. V. P —Mit bewegen Sie das Bild nach oben, mit OSITION...
  • Seite 42 Passen Sie die Bildskalierung mit oder an; drücken Sie zur Anzeige auf der Fernbedienung. — rufen Sie das Menü OOMNAVIGATION Zoomnavigation auf. navigieren Sie über die Projektionsfläche. 3D-F —Ermöglicht die Auswahl des 3D-Formats. Zur Verfügung ORMAT stehen: Nebenein., Nebenein./voll, Frame Sequential, Field Sequential, Top/Bottom und Top/Bottom, Vollbild.
  • Seite 43 )— Wählen Sie die Option; drücken Sie NZEIGEEINSTLG IDEOMODUS zum Einblenden der Anzeigeeinstellungen . Das Anzeigeeinstellungen- Menü bietet folgende Optionen: —Ermöglicht die Wahl eines Formates für die ILDSEITENFORMAT Bildanzeige. Zur Verfügung stehen: Ursprung, 16:10 und 4:3. •Ursprung — Wählen Sie Ursprung, wenn das Seitenverhältnis des projizierten Bildes entsprechend der Eingangsquelle beibehalten werden soll.
  • Seite 44 3D-S —Falls ein ungleichmäßiges oder überlappendes NVETR Bild beim Tragen der DLP-3D-Brille angezeigt wird, müssen Sie möglicherweise zur Erzielung einer optimalen Abstimmung der Links-Rechts-Bildfolge und damit der Gewährleistung einer korrekten Bildanzeige die „Invert“-Funktion ausführen. (bei DLP- 3D-Brillen) Hinweis: Wenn Sie einen 3D-Effekt erzielen möchten, benötigen Sie noch weitere Komponenten: „Aktive“...
  • Seite 45 Untertitel können nur bei NTSC-Signalen angezeigt werden. Closed-Captioning kann nur über S-Video- und Composite- Video-Eingänge aktiviert werden. —Standardmäßig wird das Dell-Logo als ILDSCHIRMABBILD Hintergrundbild verwendet. Alternativ können Sie zum Einfangen der Anzeige die Option Bild erfassen auswählen. Die folgende Meldung erscheint auf dem Bildschirm.
  • Seite 46 Sie können Testbild de-/aktivieren, indem Sie Aus, 1 oder 2 auswählen. Testbild 1: Testbild 2: —Wählen Sie die Option Bestätigen; drücken Sie zum EFAULTWERTE Zurücksetzen aller Einstellungen auf die werkseitigen Standardeinstellungen . Die folgende Warnmeldung wird angezeigt: Dazu gehören die Einstellungen für die Signalquellen Computer und Video.
  • Seite 47 WLAN LAN—Wählen Sie zur Aktivierung der WLAN und LAN- Funktion Aktiv.. DHCP—Falls ein DHCP-Server im Netzwerk vorhanden ist, wird die IP- Adresse automatisch bezogen, wenn Sie bei DHCP die Option Ein wählen. Wenn DHCP auf Aus eingestellt ist, müssen Sie IP-Adresse, Subnetzmaske und Gateway manuell festlegen.
  • Seite 48 WLANE — Wählen Sie die Option; rufen Sie mit die WLAN- INSTLG Einstellungen auf. Das WLANEinstlg-Menü bietet folgende Optionen: —Falls die Drahtlosfunktion Ihres Projektors aktiviert ist, wird RAHTLOS diese Option an der Projektionsfläche als Verbunden gelistet. DHCP-S —Ermöglicht die Aktivierung des DHCP-Servers des ERVER Drahtlosnetzwerks.
  • Seite 49 Nachdem IP-Adresse, Subnetzmaske, Gateway und DNS eingerichtet sind, wählen Sie Speichern und drücken zum Speichern der Einstellungen Wenn Sie Speichern auswählen, ohne die Enter-Taste zu betätigen, behält das System die Originaleinstellungen bei. —Mit setzen Sie die WLAN-konfiguration zurück. URÜCK — Wählen Sie die Option;...
  • Seite 50 Nach drei ungültigen Versuchen schaltet sich der Projektor automatisch aus. Hinweis: Falls Sie das Kennwort vergessen haben, wenden Sie sich an DELL oder an qualifiziertes Servicepersonal. Zum Deaktivieren der Kennwortfunktion wählen Sie Deaktiviert. Wählen Sie zum Löschen des Kennwortes die Option Löschen. Bedienen des Projektors...

  • Seite 51: Energieeinstellungen

    —Geben Sie das ursprüngliche Kennwort ein. ENNWORT ÄNDERN Geben Sie dann das neue Kennwort ein; bestätigen Sie das neue Kennwort durch erneute Eingabe. — Zum Aufrufen der Einstellungen zum NERGIEEINSTELLUNGEN Energiesparen wählen Sie . Das Energieeinstellungen-Menü bietet folgende Optionen: Bedienen des Projektors...
  • Seite 52 —Wählen Sie Ein, um den Projektor mit einem CHNELL AUSSCHALTEN einzigen Drücken der Ein/Aus-Taste auszuschalten. Diese Funktion ermöglicht ein schnelles Ausschalten des Projektors bei beschleunigter Lüftergeschwindigkeit. Diese schnelle Ausschaltvorgang ist ein wenig lauter. Hinweis: Warten Sie 60 Sekunden, bevor Sie den Projektor erneut einschalten, damit sich die Innentemperatur stabilisieren kann.
  • Seite 53 —Wählen Sie zum Einschalten der Stromversorgung Ein NTERAKTIV (Standard). —Ermöglicht Ihnen die Einstellung der ERBINDUNG Lasersensoranschlussauswahl auf Mini-USB oder WLAN/LAN. — Im Projektor-Info-Menü werden die aktuellen S520- ROJEKTOR Projektoreinstellungen angezeigt. SPRACHE Hier können Sie die gewünschte OSD-Sprache einstellen. Mit rufen Sie das Sprache-Menü auf.
  • Seite 54 Hilfe Falls ein Problem mit Ihrem Projektor auftritt, können Sie das Hilfe-Menü zur Problemlösung aufrufen. Bedienen des Projektors...

  • Seite 55: Multimedia-Einführung

    Multimedia-Einführung Unterstützte Multimedia-Formate: Fotos Bildformat Unterkategorie Codierung Max. Pixelanzahl (Dateierweiterung) 8000 x 8000 8000 x 8000 8000 x 8000 JPEG/JPG Baseline YUV420 8000 x 8000 YUV422 YUV440 YUV444 Progressiv YUV420 8000 x 8000 YUV422 YUV440 YUV444 Videoformat Dateiformat Max. Auflösung Max.
  • Seite 56 Musikformat Musikformat Max. Abtastrate (kHz) Max. Bitrate (kb/s) (Dateierweiterung) LPCM 48 KHz 320 Kbps MPEG-1 Layer 3 48 KHz 320 Kbps 48 KHz 320 Kbps 48 KHz 320 Kbps 48 KHz 320 Kbps Bedienen des Projektors...

  • Seite 57: Multimediadateien Für Wiedergabe Von Usb-Datenträger Auswählen

    Multimediadateien für Wiedergabe von USB-Datenträger auswählen Hinweis: Für die Nutzung der Multimedia-USB-Funktion muss ein USB-Datenträger am Projektor eingesteckt sein. Gehen Sie zum Wiedergeben von Foto-, Video- oder Musikdateien auf dem Projektor wie folgt vor: Stecken Sie das Netzkabel ein und schalten Sie den Projektor mit der Ein-/Austaste ein.
  • Seite 58 Rufen Sie das QU.WAHL-Menü auf; wählen Sie WLAN/USB und anschließend USB-Betrachter im Untermenü. Der nachstehende USB-Bildschirm wird angezeigt: Wählen Sie die gewünschten Multimediadateien aus: Foto, Video, Musik oder Office-Betrachter danach drücken Sie zum Abspielen Oder wählen Sie zum Ändern der Multimedia-Einstellungen die Option Einstellungen.

  • Seite 59: Multimediadateien Für Wiedergabe Aus Dem Internen Speicher Auswählen

    Multimediadateien für Wiedergabe aus dem internen Speicher auswählen Gehen Sie zum Wiedergeben von Foto-, Video- oder Musikdateien auf dem Projektor wie folgt vor: Stecken Sie das Netzkabel ein und schalten Sie den Projektor mit der Ein-/Austaste ein. Drücken Sie die Menu-Taste an der Fernbedienung. Aspect Ratio Page Up...
  • Seite 60 Der Interner Speicher-Bildschirm wird angezeigt (siehe unten): Wählen Sie die gewünschten Multimediadateien aus: Foto, Video, Musik oder Office-Betrachter danach drücken Sie zum Abspielen Oder wählen Sie zum Ändern der Multimedia-Einstellungen die Option Einstellungen. Näheres hierzu finden Sie unter „Multimediakonfiguration“ auf Seite 62. Bedienen des Projektors...

  • Seite 61: Office Viewer Für Usb-Datenträger Und Internen Speicher

    Office Viewer für USB-Datenträger und internen Speicher Die Funktion Office Viewer ermöglicht Ihnen die Nutzung von MS Excel-, MS Word-, MS PowerPoint- und PDF-Dateien. Übersicht über die Tasten Verwenden Sie zur Navigation die Aufwärts-, Abwärts-, Links- und Rechtstaste und zum Auswählen die -Taste an der Fernbedienung.

  • Seite 62: Multimediakonfiguration Für Usb-Datenträger Und Internen Speicher

    Multimediakonfiguration für USB-Datenträger und internen Speicher In diesem Menü können Sie die Einstellungen für Fotos, Videos und Musikdateien ändern. Hinweis: Das Multimediakonfigurationsmenü ist dasselbe für USB- Datenträger und den internen Speicher. Diaschaudauer—Drücken Sie zum Auswählen des Diaschauanzeigeintervalls oder . Nach der festgelegtenZeit wird automatisch das nächste Bild angezeigt.

  • Seite 63: Intel ® Wireless Display- (Widi) Installation

    ® Intel Wireless Display- (WiDi) Installation ® Hinweis: Ihr Computer muss die folgenden Intel Wireless Display- Systemanforderungen erfüllen: Systemkomponente Anforderung Prozessor Einer der folgenden mobilen Prozessoren: ® Intel Core™-Prozessor der 3ten Generation: Alle mobilen Prozessoren ® Intel Core™ i7-Prozessor der 3ten Generation: 640M;...
  • Seite 64 Drahtlos Eine der Folgenden: ® ® Intel Centrino Wireless-N 1000, 1030, 2200 oder 2230 ® ® Intel Centrino Wireless-N 2200 für Desktop ® ® Intel Centrino Advanced-N 6200, 6205, 6230 oder 6235 ® ® Intel Centrino Advanced-N 6205 für Desktop ®...

  • Seite 65: Aktivieren Sie Intel ® Widi Am Projektor

    ® Aktivieren Sie Intel WiDi am Projektor Schließen Sie das Netzkabel an, drücken Sie die Ein-/Austaste. Drücken Sie die Menu-Taste an der Fernbedienung. Aspect Ratio Page Up Page Down Hinweis: Mit den Tasten navigieren Sie, mit treffen Sie Ihre Auswahl. Rufen Sie das QU.WAHL-Menü...
  • Seite 66 WiDi an Ihrem Computer ® Geben Sie WiDi in Ihre Windows-Suchleiste ein. Falls Intel WiDi in ® Ihrem Computer integriert ist, finden Sie die „Intel WiDi“-Applikation in Ihren Suchergebnissen. Verbinden Sie ihren Computer mit dem Dell S520. Bedienen des Projektors...
  • Seite 67 Anmeldung erfolgreich. ® Melden Sie sich mit dem in Schritt 4 der Intel Wireless Display- (WiDi) Installation bereitgestellten PIN-Code an, klicken Sie dann auf OK. Bedienen des Projektors...

  • Seite 68: Drahtlosanzeige Oder Lan-Anzeige Installieren

    Drahtlosanzeige oder LAN-Anzeige installieren Hinweis: Ihr Computer muss die folgenden Systemanforderungen erfüllen: Betriebssystem: • Windows Microsoft Windows XP Home oder Professional mit Service Pack 2 und 32 Bit (empfohlen), Windows Vista mit 32 Bit und Windows 7 Home oder Professional mit 32 oder 64 Bit, Windows 8 mit 32 oder 64 Bit •...

  • Seite 69: Aktivieren Der Wlan- Oder Lan-Funktion Am Projektor

    Aktivieren der WLAN- oder LAN-Funktion am Projektor Schließen Sie das Netzkabel an, drücken Sie die Ein-/Austaste. Drücken Sie die Menu-Taste an der Fernbedienung. Aspect Ratio Page Up Page Down Hinweis: Mit den Tasten navigieren Sie, mit treffen Sie Ihre Auswahl. Rufen Sie das QU.WAHL-Menü...
  • Seite 70 Der nachstehende Bildschirm mit Anleitung zur Drahtlosverbindung wird angezeigt: Notieren Sie Drahtlosnetzwerk (SSID), IP-Adresse und Zugangscode. Diese Informationen benötigen Sie später bei der Anmeldung. Dell Projector Connection Manager auf Ihrem Computer installieren Verbinden Sie Ihren Computer mit dem Drahtlosnetzwerk des Dell S520 abcd. Bedienen des Projektors...
  • Seite 71 • Ihr Computer muss über die Funktion zur Herstellung einer drahtlosen Netzwerkverbindung verfügen, damit es die Verbindung erkennt. • Wenn Sie eine Verbindung zum Netzwerk des Dell S520 herstellen, wird die Verbindung zu anderen drahtlosen Netzwerken getrennt. Hinweis: Denken Sie daran, alle Proxys zu deaktivieren. (Unter ®...
  • Seite 72 Die Seite des S520-Webverwaltung öffnet sich. Klicken Sie beim ersten Mal auf Download. Wählen Sie Ihr Betriebssystem und klicken auf Download. Bedienen des Projektors...
  • Seite 73 Installation eines zusätzlichen Treibers. Falls der Treiber nicht auf Ihrem Computer installiert ist, erscheint eine Meldung am Bildschirm und fordert Sie zur Installation des erforderlichen Treibers auf. Sie können den „Audio Projection Driver“ von der Dell- Kundendienstseite herunterladen: dell.com/support Hinweis: Falls Sie die Anwendung aufgrund unzureichender Nutzungsrechte am Computer nicht installieren können, wenden Sie...
  • Seite 74 Hinweis: Bei einer LAN-Anzeige schließen Sie das LAN-Kabel an Projektor und Computer an. Bedienen des Projektors...
  • Seite 75 Dell Projector Connection Manager starten (bei Drahtlosanzeige) Sobald die Installation abgeschlossen ist, wird dasn Programm automatisch gestartet und beginnt mit der Suche. Falls das Programm nicht automatisch startet, doppelklicken Sie zum Ausführen der Anwendung auf -Symbol auf dem Desktop. Anmeldung erfolgreich.
  • Seite 76 Dell Projector Connection Manager starten (bei LAN-Anzeige) Sobald die Installation abgeschlossen ist, wird dasn Programm automatisch gestartet und beginnt mit der Suche. Falls das Programm nicht automatisch startet, doppelklicken SIe zum Ausführen der Anwendung auf -Symbol auf dem Desktop. Klicken Sie auf „Manuelle Netzwerkverbindung“ (Abb. 1).
  • Seite 77 Einführung in die Schaltflächen Nach erfolgreicher Anmeldung wird der folgende Bildschirm angezeigt: Element Beschreibung Statusleiste Einstellungen Zum Einblenden des Anwendungseinstellungen anklicken. Minimieren- Zum Minimieren der Anwendung Schaltfläche anklicken. Schließen- Zum Verlassen der Anwendung anklicken. Schaltfläche Steuerungswerkzeugleiste Projektor-Info Zur Anzeige der Informationen zu SSID, IP und Zugangscode anklicken.
  • Seite 78 Einstellungen verwenden zeigen Sie das Einstellungsmenü an. — Ermöglicht die Festlegung der Auflösung. UFLÖSUNG — Ermöglicht die Einrichtung des NZEIGEMODUS Standardprojektionsmodus. Bedienen des Projektors...
  • Seite 79 — Ermöglicht das Ändern der Audioeinstellungen. UDIO USB-D — Ermöglicht die Erstellung eines USB-Dongles. Siehe ONGLE „Anwendungsticket erstellen“ auf Seite 107. Bedienen des Projektors...
  • Seite 80 Ü — Zeigt die Applikationsversion. Bedienen des Projektors...

  • Seite 81: Audioprojektionsinstallation

    Installation eines zusätzlichen Treibers; falls der Treiber nicht auf Ihrem Computer installiert ist, erscheint eine Meldung am Bildschirm und fordert Sie zur Installation des erforderlichen Treibers auf. Sie können den „Audio Projection Driver“ von der Dell- Kundendienstseite herunterladen: dell.com/support. Hinweis: Die Audioprojektion erfordert unter Mac-Betriebssystemen die Installation eines zusätzlichen Treibers.
  • Seite 82 Hinweis: Ports / Protokoll zur Verbindung mit dem Projektor zur Projektion via Ethernet: UDP: 1047, (Sicherung: 1048, 1049) TCP: 3268, 515, 1688, 1041 (Sicherung: 389, 8080, 21) Bedienen des Projektors...
  • Seite 83 Aktivieren der WLAN- oder LAN-Funktion am Projektor. Stecken Sie das Netzkabel ein und schalten Sie den Projektor mit der Ein-/Austaste ein. Drücken Sie die Menu-Taste an der Fernbedienung. Aspect Ratio Page Up Page Down Rufen Sie das QU.WAHL-Menü auf; wählen Sie WLAN/USB und anschließend Drahtlosanzeige im Untermenü.
  • Seite 84 Diese Informationen benötigen Sie später bei der Anmeldung. Dell Projector Connection Manager auf Ihrem Computer installieren „Dell Projector Connection Manager“ wird benötigt, falls zur Einrichtung der Audioprojektion WLAN oder LAN verwendet wird. Bitte laden Sie die Software bei der ersten Benutzung von Audioprojektion herunter und isntallieren sie.
  • Seite 85 Sobald die Installation abgeschlossen ist, wird dasn Programm automatisch gestartet und beginnt mit der Suche. Falls das Programm nicht automatisch startet, doppelklicken SIe zum Ausführen der -Symbol auf dem Desktop. Wählen Sie Dell S520 Anwendung auf das abcd und klicken dann auf OK.
  • Seite 86 Melden Sie sich mit dem Zugangscode an, den Sie in Schritt 4 der Audioprojektionsinstallation erhalten haben klicken Sie dann auf OK. Gehen Sie zu Schritt 10. Dell Projector Connection Manager mit LAN-Audioprojektion starten Sobald die Installation abgeschlossen ist, wird dasn Programm automatisch gestartet und beginnt mit der Suche. Falls das Programm nicht automatisch startet, doppelklicken SIe zum Ausführen der...

  • Seite 87: Audioprojektion Verwenden

    Audioprojektion verwenden Sie sind nun am Dell Projector Connection Manager angemeldet. Klicken Sie zum Starten der LAN- oder WLAN-Audioprojektion auf die „Play (Wiedergabe)“-Schaltfläche in der Applikation. Klicken Sie zum Aktivieren der Audioprojektion in der Applikation auf „Audio Projection (Audioprojektion)“ Hinweis: Die Audioprojektion erfordert nur unter Windows XP die Installation eines zusätzlichen Treibers.
  • Seite 88 Führen Sie Windows Media Player oder andere Audiowiedergabesoftware (z. B. Winamp-Player) an Ihrem Computer aus. Bedienen des Projektors...

  • Seite 89: Projektor Über Web-Management Verwalten

    Projektor über Web-Management verwalten Netzwerkeinstellungen konfigurieren Sollte der Projektor mit einem Netzwerk verbunden sein, können Sie mittels Webbrowser auf ihn zugreifen. Zur Konfiguration der Netzwerkeinstellungen lesen Sie bitte unter „LAN-Einstellungen“ auf Seite 46. Webmanagement aufrufen Starten Sie den Internet Explorer 6.0 (oder aktueller) oder Firefox 2.0 (oder aktueller);...
  • Seite 90 Dell Projector Connection Manager herunterladen Siehe auch „Drahtlosanzeige oder LAN-Anzeige installieren“ auf Seite 68. Klicken Sie bei der Option des Betriebssystems Ihres Computers auf Download-Taste. Bedienen des Projektors...
  • Seite 91 Eigenschaften verwalten Admin Der Zugriff auf die Admin-Seite erfordert das Administatorkennwort. Admin-Kennwort: Geben Sie das Administratorkennwort ein, klicken • Sie auf Anmeldung erfolgreich.. Das Standardkennwort lautet "admin". Informationen zur Änderung des Kennwortes finden Sie unter „Kennwort ändern“ auf Seite 96. Bedienen des Projektors...
  • Seite 92 Systemstatus Zeigt die Informationen zu Netzwerkstatus, Verbindungsstatus und Projektorstatus an. Bedienen des Projektors...
  • Seite 93 Netzwerkstatus Siehe Abschnitt zum OSD auf Seite 46. IP-Einstellungen • Durch Auswahl von IP-Adresse automatisch beziehen wird dem Projektor automatisch eine IP-Adresse zugewiesen; durch Auswahl von Folgende IP-Adresse verwenden wird die IP-Adresse manuell zugewiesen. DHCP-Servereinstellungen • Durch Auswahl von Auto werden Start-IP, End-IP, Subnetzmaske, Standardgateway und DNS-Server adresse von einem DHCP-Server automatisch eingerichtet;...
  • Seite 94 Drahtloseinstellungen • Durch Auswahl von Aktiv. können Sie Region, SSID, SSID-Broadcast, Frequency Band, Kanal, Encryption und Schlüssel einrichten. Mit Deaktiv. deaktivieren Sie die Drahtloseinrichtung. SSID: Bis maximal 32 Zeichen. Encryption: Sie können den WPA-Schlüssel deaktivieren oder einen 64- oder 128-bit-Schlüssel in ASCII- oder HEX-String wählen. Schlüssel: Wenn die Verschlüsselung aktiviert ist, müssen Sie einen Schlüsselwert entsprechend des von Ihnen gewählten Verschlüsselungsmodus einstellen.
  • Seite 95 Projektionseinstellungen Projektionseinstellungen • Auflösung: Ermöglicht die Auswahl der Auflösung. Zur Verfügung stehen: XGA (1024 x 768) und WXGA (1280 x 800). • Anmeldungscode: Hier können Sie auswählen, wie der Anmeldungscode durch den Projektor erzeugt werden soll. Es gibt drei Optionen: •...
  • Seite 96 Neues Kennwort eingeben: Geben Sie das neue Kennwort ein. • Neues Kennwort bestätigen: Geben Sie das Kennwort noch einmal • ein, klicken Sie auf Übernehmen-Taste. Hinweis: Falls Sie Ihr Administratorkennwort vergessen sollten, wenden Sie sich bitte an Dell. Bedienen des Projektors...
  • Seite 97 Auf Standardwerte zurücksetzen Klicken Sie zum Zurücksetzen der Kabellos/Netzwerk-Einstellungen auf die Werkseinstellungen auf Übernehmen-Taste. Bedienen des Projektors...
  • Seite 98 Aktualisierung zum Neustart der Netzwerkkarte des Projektors die Option Kabellos/Netzwerk über das OSD. Starten Sie die Firmware-Aktualisierung anhand folgender Schritte: Sie können die Firmware-Dateien von dell.com/support herunterladen. Wählen Sie mit Durchsuchen die Datei, die Sie hochladen möchten. Klicken Sie zum Start auf Aktualisieren. Warten Sie, während das System die Firmware auf Ihrem Gerät aktualisiert.
  • Seite 99 Bedienfeld des Projektors Projektorinformationen • Projektorstatus: Es gibt fünf Statusvarianten: Lampe eingeschaltet, Bereitschaft, Energiesparen, Kühlen und Aufwärmen. Mit der Aktualisieren können Sie Status und Steuerungseinstellungen aktualisieren. • Energiesparen: Die Energiesparen können Sie auf Aus, 30, 60, 90 oder 120 Minuten einstellen. Weitere Informationen finden Sie unter „Energiesparen“...
  • Seite 100 Bildsteuerung • Projektormodus: Ermöglicht die Wahl des Projektormodus in Abhängigkeit zur Projektormontage. Es gibt zwei Projektionsmodi: Frontprojektion/Wandmontage und Rückprojektion/Wandmontage. Quellenauswahl: Das Quellenauswahl-Menü ermöglicht die Wahl der • Eingangsquelle des Projektors. Sie können zwischen VGA-A, VGA-B, S-Video, FBAS-Video, HDMI, Drahtlosanzeige, USB-Anzeige, USB- ®...
  • Seite 101 Alarmeinstellung eMail-Benachrichtigung • eMail-Benachrichtigung: Hier können Sie festlegen, ob Sie per eMail benachrichtigt werden möchten: Aktiv. oder Deaktiv. • An/Cc/Von: Hier können Sie eMail-Adressen des Absenders (Von) und von Empfängern (An/Cc) zum Versenden und Empfangen von Benachrichtigungen bei Unregelmäßigkeiten und Fehlern festlegen. •...
  • Seite 102 System neu starten Klicken Sie zum Neustarten des Systems auf Neustart. Crestron Für Crestron-Funktion. Bedienen des Projektors...
  • Seite 103 Häufig gestellte Fragen: Ich möchte über das Internet Mit den folgenden Schritten können Sie auf den Projektor zugreifen. Ihren Browser optimal konfigurieren: Welche Browser- Öffnen Sie die Systemsteuerung Einstellungen werden Internetoptionen Allgemein- empfohlen? Temporäre Registerkarte Internetdateien Einstellungen Wählen Sie Bei jedem Zugriff auf die Seite.
  • Seite 104 Benutzername und Kennwort richtig eingestellt wurden. Manche SMTP-Server prüfen, ob die "Von"-eMail-Adresse zu Benutzernamen und Kennwort passt. Wenn Sie beispielsweise test@dell.com als "Von"-eMail- Adresse nutzen, sollten Sie auch "Benutzernamen" und "Kennwort" des test@dell.com-Kontos zur Anmeldung am SMTP-Server verwenden. Warum kann ich die Test-...
  • Seite 105 Alle Programme > McAfee > McAfee Security Center). Klicken Sie in der personal firewall plus- Registerkarte auf View the Internet Applications List. Wählen Sie Dell S520 Projector aus der Liste. Rechtsklicken Sie auf die Permissions-Spalte. Wählen Sie Allow Full Access aus dem Pop- up-Menü. Norton AntiVirus Öffnen Sie Norton AntiVirus (Start >...
  • Seite 106 Registerkarte das Häkchen bei Keine Ausnahmen zulassen. Klicken Sie unter der Ausnahmen- Registerkarte auf die Programm hinzufügen…- Schaltfläche. Wählen Sie aus der Programmliste Dell S520 Projector, klicken Sie auf OK. Klicken Sie zur Bestätigung der Ausnahmeeinstellungen auf OK. Zone Alarm Öffnen Sie Zone Alarm Firewall (Start >...

  • Seite 107: Anwendungsticket Erstellen

    Anwendungsticket erstellen Das Anwendungsticket ermöglicht Ihnen das Anschließen und Anzeigen mittels USB-Ticket. Klicken Sie in der Anwendungssoftware auf > USB-Dongle. Der folgende Bildschirm wird angezeigt. Klicken Sie auf Next (Weiter). Schließen Sie ein Flash-Laufwerk an einem beliebigen USB-Anschluss Ihres Computers an. Wählen Sie das Laufwerk aus der Liste, klicken Sie auf Next (Weiter).

  • Seite 108: Projektor-Problemlösung

    Projektor-Problemlösung Sollten Probleme mit dem Projektor auftreten, lesen Sie bitte die folgenden Tipps zur Problemlösung. Falls das Problem fortbesteht, siehe Kontaktaufnahme mit Dell auf Seite 123. Problem Mögliche Lösung • Stellen Sie sicher, dass Sie die korrekte Auf dem Bildschirm wird kein Bild angezeigt Eingangsquelle im QU.WAHL.-Menü...
  • Seite 109 Falls Sie Schwierigkeiten dabei haben, die Auflösung zu ändern, oder das Monitorbild hängen bleibt, starten Sie alle Geräte und den Projektor neu. Wenn Sie nicht mit einem Dell-Notebook arbeiten, lesen Sie in Ihrer Dokumentation nach. Falls die Bilder nicht korrekt angezeigt werden, aktualisieren Sie bitte die Grafikkartentreiber Ihres Computers.
  • Seite 110 Problem (Fortsetzung) Mögliche Lösung (Fortsetzung) • Erhält das Anzeigegerät ein falsches Die Bildfarbe stimmt nicht Signal vom Ausgang der Grafikkarte, wählen Sie RGB als Signaltyp im OSD Bildeinstlg. des Erweitert-Registers. • Nutzen Sie Testbild unter Projek.einstlg. im Menü Erweitert. Vergewissern Sie sich, dass die Farben des Testmusters korrekt sind.
  • Seite 111 Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist. Falls das Problem weiterhin bestehen bleibt, wenden Sie sich bitte an Dell. TEMP-Anzeige blinkt Wenn der Projektorkühler ausfällt, schaltet orange sich der Projektor automatisch aus.
  • Seite 112 Problem (Fortsetzung) Mögliche Lösung (Fortsetzung) Die Fernbedienung Batteriestrom schwach. Falls ja, ersetzen funktioniert nicht richtig Sie die beiden AAA-Batterien. oder nur in einem sehr begrenzten Bereich • Windows Keine Anzeige bei DoUSB Display over USB sollte automatisch ausgeführt werden. Wählen Sie zum manuellen Ausführen der USB-Anzeige Computer, wählen Sie dann „USB_Display.exe“.

  • Seite 113: Führungssignale

    Einer der Lüfter ist ausgefallen. Der Projektor schaltet sich automatisch aus. ORANGE Falls das Problem weiterhin bestehen Blinkend bleibt, wenden Sie sich bitte an Dell. Störung des Der Lampenantrieb ist ausgefallen. Der Lampantriebs Projektor schaltet sich automatisch aus. Trennen Sie nach 3 Minuten das Netzkabel...

  • Seite 114: Laservorgang-Led-Signal

    Laservorgang-LED-Signal Status Beschreibung (Weiß) (Rot) Laservorhang ist nicht richtig installiert, Sperrschalter ist nicht richtig platziert. Bitte Fehler des prüfen Sie die Installationsposition des Blinkt (0,5 s) Sperrschalters Laservorhangs. Falls die Warnung weiterhin aktiv ist, kontaktieren Sie bitte den Kundendienst. Normaler Status Laservorhang funktioniert richtig.

  • Seite 115: Auswechseln Der Lampe

    Ersetzen Sie die Lampe, wenn die Meldung „Die Lampenlebensdauer bei vollem Betrieb geht zu Ende. Ein Lampenwechsel wird empfohlen! www.dell.com/lamps“ erscheint. Wenn das Problem auch nach dem Wechseln der Lampe bestehen bleibt, wenden Sie sich an Dell. Weitere Informationen finden Sie unter „Kontakt zu Dell“ auf Seite 123. Vorsicht: Verwenden Sie eine Originallampe;...
  • Seite 116 Lampen an Dell zur kzuschicken. Andernfalls erhalten Sie die Adresse der nächstgelegenen Annahmestelle bei Ihrem örtlichen Abfallentsorgungsbetrieb. Setzen Sie die neue Lampe ein. Ziehen Sie die beiden Schrauben, die die Lampe halten, fest. Schließen Sie das Lampenfach wieder und schrauben Sie den Deckel mit den zwei Schrauben fest.

  • Seite 117: Technische Daten

    Technische Daten Lichtröhre 0,65-Zoll-WXGA-800, S450 DMD, DarkChip3™ Helligkeit 3100 ANSI-Lumen (max.) Kontrastverhältnis Nativ: 2200:1, typisch Modus mit hohem Kontrastverhältnis: 8000:1, typisch Gleichmäßigkeit 85% Typisch (Japan. Standard – JBMA) Anzahl an Bildpunkten 1280 x 800 (WXGA) Bildseitenformat 16:10 Flash intern 2 GB Speicher (max.) Darstellbare Farben 1,07 Billionen Farben Farbradgeschwindigkeit...
  • Seite 118 Stromversorgung Universell, 100 – 240 V Wechselspannung, 50 – 60 Hz, mit PFC-Eingang Stromverbrauch Normalbetrieb: 345 W ± 10 % bei 110 VAC (Netzwerk aktiv) Eco-Modus: 285 W ± 10 % bei 110 VAC (Netzwerk aktiv) Bereitschaftsmodus: < 0,5 W Audio 2 Lautsprecher x 10 Watt eff.
  • Seite 119 S-Video-Eingang: Ein 4-poliger Standard-Mini- DIN-Anschluss S-Video-Anschluss für Y/C- Signal. Composite-Videoausgang: Ein gelber Cinch- Anschluss für CVBS-Signale. HDMI-Eingang: Ein HDMI-Anschluss, HDMI 1.4a unterstützt. HDCP-fähig. Analoger Audioeingang: Zwei 3,5 mm- Stereoklinkenbuchsen (blau) und zwei Paar Cinch-Anschlüsse (rot/weiß). Variabler Audioausgang: Eine 3,5 mm- Stereoklinkenbuchse (grün).
  • Seite 120 Ermöglicht eine Verbindung von bis zu 30 Benutzern gleichzeitig. 4-zu-1-Bildschirmaufteilung. Ermöglicht die Präsentation von vier Dias gleichzeitig. Konferenzsteuerungsmodus. Unterstützt Audioprojektion (erfordert möglicherweise Treiberinstallation. Download unter dell.com/support). Unterstützt MobiShow- und WiFi-Doc- Projektion. Lampe OSRAM-280-W-Lampe, vom Benutzer austauschbar Lampenlebensdauer Normalbetrieb: 3000 Stunden Eco-Modus: 4000 Stunden Dynamischer Ökozyklusmodus: 4500 Stunden...
  • Seite 121 Beispiel: Einschaltbefehl (Low-Byte zuerst) --> 0xBE, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01 • Steuerbefehlsliste Die neuesten RS232-Codes finden Sie auf den Dell-Kundendienstseiten: support.dell.com. Die neuesten SNMP-Befehle und -Liste finden Sie auf den Dell- Kundendienstseiten: support.dell.com. Technische Daten...
  • Seite 122 Kompatibilitätsmodi (analog/digital) Bildwiederholfre HSync-Frequenz Auflösung Pixeltakt (MHz) quenz (Hz) (kHz) 640 x 350 70,087 31,469 25,175 640 x 480 59,940 31,469 25,175 720 x 480, p60 59,940 31,469 27,000 720 x 576, p50 50,000 31,250 27,000 720 x 400 70,087 31,469 28,322 640 x 480...

  • Seite 123: Kontakt Zu Dell

    Telefon an. Die Verfügbarkeit dieser Optionen ist abhängig vom jeweiligen Land und Produkt; einige Optionen sind für Sie möglicherweise nicht verfügbar. So kontaktieren Sie Dell, wenn Sie Fragen zum Verkauf haben, technische Unterstützung benötigen oder den Kundendienst in Anspruch nehmen möchten:...

  • Seite 124: Kontaktierung Von Einstruction

    Internationaler technischer Kundendienst zur eInstruction-Software, EMEA Telefon: +33 1 58 31 1065 eMail: EU.Support@einstruction.com Der webbasierte technische Kundendienst ist unter folgender Adresse verfügbar: www.einstruction.com (in den Vereinigten Staaten) www.einstruction.de (in Deutschland) www.einstruction.fr (in Frankreich) www.einstruction.it (in Italien) www.einstruction.es (in Spanien) Kontakt zu Dell...

  • Seite 125: Crestron Kontaktieren

    Kundendienst. Die Verfügbarkeit kann je nach Land variieren; alternativ kann jeder Benutzer eine eMail an getroomview@crestron.com senden. Technischer Support In den USA und Kanada Telefon: 877-516-5394 eMail: roomviewsupport@crestron.com Außerhalb der USA und Kanada Telefon: +1 201-367-1037 eMail: roomviewsupport@crestron.com Kontakt zu Dell...

  • Seite 126: Anhang: Glossar

    Anhang: Glossar ANSI Lumens — Eine Maßeinheit für die Helligkeit. Die Berechnung erfolgt mit Hilfe eines ein Quadratmeter großen, in neun gleiche Rechtecke geteilten Bildes, wobei der Mittelwert aus den in der Mitte aller Rechtecke gemessenen Luxwerten (Helligkeit) ermittelt wird. Bildseitenformat —...
  • Seite 127 Der Voll Ein/Aus-Kontrast ist bei einem Projektor immer größer als der ANSI-Kontrast. dB — Dezibel — Eine Einheit, die den relativen Unterschied einer Kraft oder Intensität, meistens zwischen zwei akustischen oder elektrischen Signalen, ausdrückt. Sie entspricht dem Zehnfachen des allgemeinen Logarithmus des Verhältnisses der zwei Stärken.
  • Seite 128 Maximalabstand — Der maximal mögliche Abstand zwischen Projektor und Projektionsschirm, bei dem in einem vollständig abgedunkelten Raum noch ein brauchbares Bild erzeugt (das hell genug ist). Maximale Bildgröße — Das größtmögliche Bild, das ein Projektor in einem abgedunkelten Raum erzeugen kann. Normalerweise durch die optische Brennweite begrenzt.
  • Seite 129 LAUTSTÄRKE 37 Composite Video-Anschluss SPRACHE 53 Videomodus 37 HDMI-Anschluss 9 Mini-USB zum Anschließen einer externen Maus, zur Nutzung der Interaktiv- Dell Funktion und zur Kontakt 123 Firmware-Aktualisierung. RJ45-Anschluss 9 RS232-Anschluss 9 Ein-/Ausschalten des Projektors Schlitz für Sicherheitsschloss Ausschalten des Projektors 25...
  • Seite 130 S-Video-Kabel 17 Über Component-Kabel Fernbedienung 29 anschließen 19 Über Composite-Kabel anschließen 18 Über HDMI-Kabel Kontakt zu Dell 5 anschließen 20 Kundendienst USB-A-zu-Mini-USB-B-Kabel Kontakt zu Dell 123 USB-A-zu-USB-B-Kabel 14 USB-zu-USB-Kabel 11 VGA-zu-VGA-Kabel 11 Problemlösung 108 VGA-zu-YPbPr-Kabel 19 Kontakt zu Dell 108...
  • Seite 131 Stromversorgung 118 Umgebungsbedingungen 118 Videokompatibilität 117 Telefonnummern 123 Index...

Inhaltsverzeichnis
