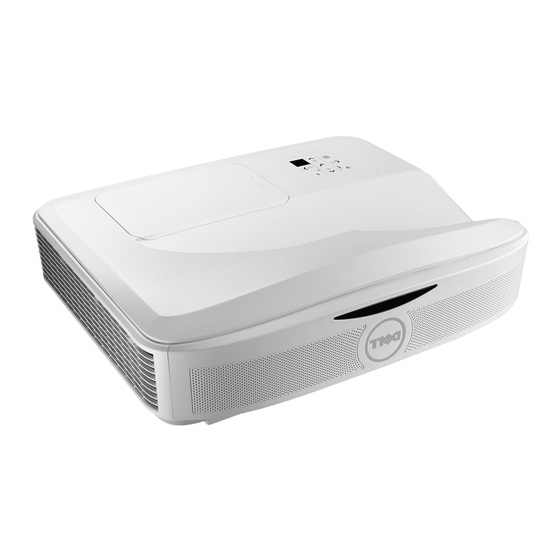

- Seite 1 Interaktiver Dell-Projektor S560P/ S560T Bedienungsanleitung...
- Seite 2 © 2016 Dell Inc. Alle Rechte vorbehalten. Reproduktionen dieser Materialien sind ohne vorherige schriftliche Genehmigung der Dell Inc. strengstens untersagt. Marken in diesem Text: Dell und das DELL-Logo sind Marken der Dell Inc.; DLP, das DLP-Logo sind Marken von T ; Microsoft und Windows...
-
Seite 3: Inhaltsverzeichnis
..Batterien des interaktiven Stifts ersetzen ..Interaktiven Stift mit S560P verwenden ..Einstellung des Berührungsbereichs . - Seite 4 ....Kontakt zu Dell ......
-
Seite 5: Informationen Über Den Dell-Projektor
Informationen über den Dell- Projektor Im Lieferumfang des Projektors sind die unten abgebildeten Artikel enthalten. Stellen Sie sicher, dass Sie alle Artikel haben, und wenden Sie sich an Dell, falls etwas fehlen sollte. Inhalt der Projektorverpackung Lieferumfang Netzkabel VGA-Kabel; 5 m (VGA zu VGA) Fernbedienung AAA-Batterien (2 für S560T;... - Seite 6 Lieferumfang (nur S560P) Interaktiver Stift (2 Stk.)/ Handschlaufe (2 Stk.) Stiftspitzenkappe (4 Stk.) Lieferumfang (nur S560T) Berührungssteuerungsgerät Gleichspannung-zu- Gleichspannung-Stromkabel, 2 m (für Berührungssteuerungsgerät) Passiver Stift (2 Stk.)/ Berührungssteuerungsgerät- Stiftspitze (2 Stk.) Bodenplattenkit Informationen über den Dell-Projektor...
-
Seite 7: Projektoransicht Von Oben Und Unten
Projektoransicht von oben und unten Ansicht von oben Ansicht von unten Infrarot- (IR) Empfänger Stromschalter Kamera Objektiv Lampenabdeckung Montagelöcher zur Wandmontage A: Dell S560-Wandmontage B: Universal-Wandmontage Hinweis: Wandmontage-Schraubenloch M4 x 4. Empfohlenes Drehmoment < 15 kgf-cm. Informationen über den Dell-Projektor... -
Seite 8: Projektoranschlüsse
5 HDMI 2-Anschluss 13 RJ 45-Anschluss 6 HDMI 1-Anschluss 14 RS232-Anschluss 7 Audioeingang 15 Stromversorgung des Berührungssteuerungsgerätes 8 Audio-Cinch-Anschluss Vorsicht: Bevor Sie mit den in diesem Kapitel gezeigten Schritten beginnen, beachten Sie die auf Seite 9 beschriebenen Sicherheitshinweise. Informationen über den Dell-Projektor... - Seite 9 • Empfohlenes Projektor-Wandmontagekit. Weitere Informationen finden Sie auf der Dell-Kundendienstwebseite unter dell.com/support. • Weitere Informationen finden Sie in den mit dem Projektor gelieferten Sicherheitshinweisen. • Der Projektor S560P/ S560T ist nur zum Einsatz in Innenräumen geeignet. Informationen über den Dell-Projektor...
-
Seite 10: Bildgröße Anpassen
Bildgröße anpassen 81" (205,7 cm) 85" (215,9 cm) 89,1" (226,3 cm) 90" (228,6 cm) 95" (241,3cm) 100" (254 cm) Informationen über den Dell-Projektor... - Seite 11 Breite Höhe Weitwinkel Weitwinkel Zoll Zoll Zoll Zoll Zoll Zoll Zoll 2057 1793 1009 1153 2159 1882 1059 1212 89,1 2263 1972 1110 1273 2286 1992 1121 1286 2413 2103 1183 1360 2540 2214 1245 1434 Informationen über den Dell-Projektor...
-
Seite 12: Fernbedienung
Aufwärts Mit diesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus. Rechts Mit diesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus. Abwärts Mit diesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus. Informationen über den Dell-Projektor... - Seite 13 Drücken Sie die Videomodus-Taste zum Umschalten zwischen Präsentationsmodus, Brilliant-Modus, Film-Modus, sRGB und Benutzermodus. Drücken Sie einmal auf Videomodus, wird der aktuelle Anzeigemodus angezeigt. Drücken Sie erneut auf Videomodus, werden die einzelnen Modi durchgeschaltet. HDMI Zur Auswahl der HDMI-Quelle drücken. Informationen über den Dell-Projektor...
- Seite 14 Drücken Sie auf diese Taste, um den Ton des Projektorlautsprechers aus- oder einzuschalten. Autom. anpassen Zum automatischen Anpassen des angezeigten Bildes drücken. Calibrate Touch Zum Kalibrieren der Berührungssteuerung drücken; ermöglicht die Anpassung für bessere Genauigkeit. Hinweis: Einrichtungsdienstprogramm erforderlich. Zur Auswahl der VGA-Quelle drücken. Informationen über den Dell-Projektor...
- Seite 15 7 m/22,97 Fuß Winkel Winkel Freeze Blank Info Screen Video Calibrate HDMI Mode Touch Hinweis: Die tatsächliche Reichweite kann etwas von den Angaben in der Abbildung abweichen. Bei schwachen Batterien können Störungen bei der Fernbedienung des Projektors auftreten. Informationen über den Dell-Projektor...
-
Seite 16: Interaktiven Stift Verwenden (Nur Bei S560P)
Whiteboard und es agiert als Eingabegerät für den Computer. Sie können mit Ihren Computerprogrammen vom Whiteboard aus navigieren, auswählen und interagieren. Der S560P ist ein stiftbasierter interaktiver Projektor. Laden Sie und Dell S560x-Interaktionsdienstprogramm für die erstmalige Einrichtung und Kalibrierung der Interaktivitätsfunktion herunter und installieren Sie es. -
Seite 17: Über Ihren Interaktiven Stift
*1 : Das S560x-Interaktionsdienstprogramm erhalten Sie auf der mitgelieferten CD oder als Download vom Dell-Support *2 : S560P erfordert erstmalige Kalibrierung; achten Sie vor der Nutzung darauf, den/die interaktiven Stift(e) zu kalibrieren *3 : Installation von .NET Framework 4.0 ist erforderlich *4 : Mac OS unterstützt nur 1 Berührungspunkt... -
Seite 18: Spitze Des Interaktiven Stifts Ersetzen
Spitze des interaktiven Stifts ersetzen Hinweis: Wenn die Stiftspitze beschädigt wird oder nicht mehr richtig funktioniert, sollten Sie sie ersetzen. Interaktiven Stift verwenden (nur bei S560P) -
Seite 19: Batterien Des Interaktiven Stifts Ersetzen
Legen Sie die Batterien richtig herum in das Batteriefach ein; achten Sie auf die Markierungen am Stiftkopf. Hinweis: Mischen Sie keine unterschiedlichen Batterietypen und keine verbrauchten und frischen Batterien. Bringen Sie den Stiftkopf wieder an; drehen Sie ihn, bis das Batteriefach vollständig geschlossen ist. Interaktiven Stift verwenden (nur bei S560P) -
Seite 20: Interaktiven Stift Mit S560P Verwenden
Projektor. Verbinden Sie das USB-Kabel zur Nutzung im interaktiven Modus. Führen Sie bei Verwendung von Mac OS das S560x- Interaktionsdienstprogramm zur Einrichtung des Stifts aus. Schritt 2. Führen Sie das Dell S560x-Interaktionsdienstprogramm aus, und Sie können den standardmäßigen Interaktionsmodus ( ) zur Steuerung mit mehreren Berührungspunkten wählen. -
Seite 21: Einstellung Des Berührungsbereichs
• Prüfen Sie, ob das Projektionsbild klar und deutlich ist. Falls nicht, passen Sie den Fokus zum Scharfstellen des Bildes an • Falls eine Fehlermeldung erscheint, wechseln Sie zur manuellen Einstellung des Berührungsbereichs. Manuelle Einstellung des Berührungsbereichs wählen: Interaktiven Stift verwenden (nur bei S560P) - Seite 22 Schritt 3: Prüfen Sie abschließend erneut, ob der grüne Rahmen den projizierten weißen Rahmen komplett überlappt. Falls nicht, stimmen Sie ihn erneut ab. Wenn der Beührungsbereich richtig positioniert ist, klicken Sie auf die Verlassen-Schaltfläche. Interaktiven Stift verwenden (nur bei S560P)
-
Seite 23: Stiftkalibrierung
Stiftkalibrierung Wechseln Sie in den „Nur Projektor“-Anzeigemodus. Führen Sie mit dem S560P-Interaktionsdienstprogramm die Berührungskalibrierung am S560x aus (Win, Mac). Wählen Sie die automatische Kalibrierung bei Ausführung des S560X- Interaktionsdienstprogrammes. Hinweis: Falls die Fehlermeldung erscheint, befolgen Sie die nachstehenden Schritte zur Problemlösung und führen Sie die automatische Kalibrierung erneut aus. -
Seite 24: Interaktive Berührungssteuerung Verwenden (Nur Bei S560T)
Interaktionsfunktion wie in der „Anleitung zur Einrichtung der Berührungssteuerung“ beschrieben. Verwenden Sie zudem das Dell S560x- Interaktionsdienstprogramm zur erstmaligen Einrichtung und Kalibrierung, die Sie auf der CD finden oder als Download vom Dell-Support erhalten. Systemvoraussetzungen Hinweis: Ihr Computer muss die folgenden Systemanforderungen erfüllen:... -
Seite 25: Interaktive Berührungssteuerung Einrichten
*1 : Das S560x-Interaktionsdienstprogramm erhalten Sie auf der mitgelieferten CD oder als Download vom Dell-Support *2 : S560T erfordert eine erstmalige Ausrichtung und Kalibrierung; achten Sie darauf, vor der Benutzung die Einrichtung abzuschließen *3 : Installation von .NET Framework 4.0 ist erforderlich *4 : Mac OS unterstützt nur 1 Berührungspunkt... - Seite 26 Schritt 2: Durch Ausführen des Dell S560x-Interaktionsdienstprogrammes können Sie den standardmäßigen Interaktionsmodus ( ) zur Steuerung mit mehreren Berührungspunkten wählen. Wechseln Sie beim S560T mit Berührungssteuerungsgerät mit interaktiver Berührungssteuerung in den Finger-/Stylus-Modus. Bei Mac OS X ist nur ein Berührungspunkt verfügbar.
-
Seite 27: Einstellung Des Berührungsbereichs
Einstellung des Berührungsbereichs Wechseln Sie in den „Nur Projektor“-Anzeigemodus. Automatische Einstellung des Berührungsbereichs wählen: Hinweis: • Alle Softwareapplikationen schließen • Umgebungsbeleuchtung reduzieren • Objektiv während der Einstellung des Berührungsbereichs nicht blockieren oder schütteln • Prüfen Sie, ob das Projektionsbild klar und deutlich ist. Falls nicht, passen Sie den Fokus zum Scharfstellen des Bildes an •... - Seite 28 Nachdem die Kamera das Projektionsbild erfasst, erscheint ein Berührungsbereich-Fenster. Falls das erfasste Bild nicht klar und deutlich genug ist, ändern Sie entsprechend der tatsächlichen Umgebungsbeleuchtung bitte „Umgebungslicht-Modusauswahl“ von „Auto“ zu „Hell“ oder „Dunkel“. Anmerkung: Das erfasste Bild zeigt die tatsächliche Kameraansicht, bei der es sich um eine umgekehrte Darstellung des Projektionsbildes handelt.
-
Seite 29: Interaktive Berührungssteuerung Kalibrieren
Interaktive Berührungssteuerung kalibrieren Wechseln Sie in den „Nur Projektor“-Anzeigemodus. Führen Sie mit dem S560P-Interaktionsdienstprogramm die Berührungskalibrierung am S560x aus (Win, Mac). Wählen Sie die automatische Kalibrierung bei Ausführung des S560X- Interaktionsdienstprogrammes. Hinweis: Falls die Fehlermeldung erscheint, befolgen Sie die nachstehenden Schritte zur Problemlösung und führen Sie die automatische Kalibrierung erneut aus. -
Seite 30: S560T Und Dry-Erase-Whiteboard Verwenden
S560T und Dry-Erase-Whiteboard verwenden Damit Sie den Dry-Erase-Marker ohne Beeinträchtigung der Berührungssteuerung am Whiteboard nutzen können, verwenden Sie die Taste „Freeze“ oder „Blank Screen“ an der Fernbedienung. Freeze: Mit der Freeze-Taste können Sie das Bild an der Projektionsfläche anhalten und die Berührungssteuerung einstellen. Durch erneutes Drücken der Freeze-Taste setzen Sie die Berührungssteuerung fort. -
Seite 31: Wlan-Anzeigeadapter Anschließen
WLAN-Anzeigeadapter installieren Ihr Projektor hat einen HDMI- und USB-Stromversorgungsanschluss für einen kabellosen Anzeigeadapter. Der Drahtlosanzeigeadapter ist nicht im Lieferumfang Ihres S560P/S560T enthalten. Installationsschritte: Stellen Sie sicher, dass der Projektor bereits ausgeschaltet ist. Schließen Sie das USB-Stromkabel an den Drahtlosanzeigeadapter an und verbinden Sie dann den Drahtlosanzeigeadapter. -
Seite 32: Wlan-Anzeigeadapter Einrichten
WLAN-Anzeigeadapter einrichten Schalten Sie den Projektor ein. Wechseln Sie zur Quelle „Drahtlosanzeige“. Beachten Sie die Einrichtungsanweisungen Ihres Drahtlosanzeigeadapters zum Fortfahren mit der Drahtlosprojektion. WLAN-Anzeigeadapter anschließen... -
Seite 33: Problemlösung
Eingangsquelle im QU.WAHL-Menü ausgewählt haben. • Vergewissern Sie sich, dass die externe Grafikschnittstelle aktiviert wurde. Wenn CRT/LCD Sie ein Dell-Notebook benutzen, drücken (Fn + F8). Bei anderen Computern sehen Sie in der entsprechenden Dokumentation nach. Falls die Bilder nicht korrekt angezeigt werden, aktualisieren Sie bitte die Grafikkartentreiber Ihres Computers. - Seite 34 Falls Sie Schwierigkeiten dabei haben, die Auflösung zu ändern, oder das Monitorbild hängen bleibt, starten Sie alle Geräte und den Projektor neu. Wenn Sie nicht mit einem Dell-Notebook arbeiten, lesen Sie in Ihrer Dokumentation nach. Falls die Bilder nicht korrekt angezeigt werden, aktualisieren Sie bitte die Grafikkartentreiber Ihres Computers.
- Seite 35 Problem (Fortsetzung) Mögliche Lösung (Fortsetzung) • Erhält das Anzeigegerät ein falsches Die Bildfarbe stimmt nicht Signal vom Ausgang der Grafikkarte, wählen Sie RGB als Signaltyp im OSD Bildeinstlg. des Erweitert-Registers. • Nutzen Sie Testbild unter Projek.einstlg. im Menü Erweitert. Vergewissern Sie sich, dass die Farben des Testmusters korrekt sind.
- Seite 36 Der Projektor ist überhitzt. Die Anzeige orange wird automatisch ausgeschaltet. Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist. Falls das Problem weiterhin besteht, wenden Sie sich an Dell: www.dell.com/contactDell. TEMP-Anzeige blinkt Wenn der Projektorkühler ausfällt, schaltet orange sich der Projektor automatisch aus.
-
Seite 37: Führungssignale
Einer der Lüfter ist ausgefallen. Der Projektor schaltet sich automatisch aus. ORANGES Falls das Problem weiterhin bestehen Blinken bleibt, wenden Sie sich an Dell. Störung des Der Lampenantrieb ist ausgefallen. Der Lampantriebs Projektor schaltet sich automatisch aus. Ziehen Sie das Netzkabel. Schließen Sie... -
Seite 38: Wartung
Ersetzen Sie die Lampe, wenn die Meldung „Die Lampenlebensdauer bei vollem Betrieb geht zu Ende. Ein Lampenwechsel wird empfohlen! www.dell.com/lamps“ erscheint. Wenn das Problem auch nach dem Wechseln der Lampe bestehen bleibt, wenden Sie sich an Dell. Vorsicht: Verwenden Sie eine Originallampe; nur so können Sie sicher sein, dass Ihr Projektor sicher und optimal arbeitet. -
Seite 39: Die Lampe(N) In Diesem Produkt Enhält/Enthalten
Hinweis: Dell fordert Sie möglicherweise auf, im Rahmen der Garantie gewechselte Lampen an Dell zur kzuschicken. Andernfalls erhalten Sie die Adresse der nächstgelegenen Annahmestelle bei Ihrem örtlichen Abfallentsorgungsbetrieb. Setzen Sie die neue Lampe ein. Ziehen Sie die Schraube fest, mit der die Lampe befestigt ist. -
Seite 40: Batterien In Die Fernbedienung Ersetzen
Batterien in die Fernbedienung ersetzen Hinweis: Nehmen Sie bei Nichtgebrauch die Batterien aus der Fernbedienung. Betätigen Sie den Riegel, heben Sie den Batteriefachdeckel ab. Beachten Sie die Polaritätskennzeichnungen (+/-) an den Batterien. Legen Sie die Batterien richtig herum in das Batteriefach ein;... -
Seite 41: Technische Daten
Technische Daten Lichtröhre 0,65-Zoll-1080p, S600 DMD, DarkChip3™ Helligkeit 3400 ANSI-Lumen (max.) Kontrastverhältnis 1800:1 typisch (Voll Ein/Voll Aus) Gleichmäßigkeit 80% Typisch (Japan Standard – JBMA) Anzahl an Bildpunkten 1920 x 1080 (1080p) Bildseitenformat 16:9 Darstellbare Farben 1,07 Billionen Farben Farbradgeschwindigkeit 2fach 1fach bei 3D-Anzeige Projektionsobjektiv Fixobjektiv (WA21), F#/2,4... - Seite 42 Stromverbrauch Normalbetrieb: 320 W ± 10 % bei 110 VAC Eco-Modus: 270 W ± 10 % bei 110 VAC Bereitschaftsmodus: < 0,5 W Netzwerk-Bereitschaftsmodus: < 3 W Hinweis: Per Vorgabe wechselt der Projektor in den Energiesparmodus, wenn innerhalb von 20 Minuten keine Aktivität erkannt wird.
- Seite 43 VGA-Eingang: Ein 15-poliger D-Sub-Anschluss (blau), VGA-Eingang, zur Eingabe analoger RGB-/Component-Signale. VGA-Ausgang: Ein 15-poliger D-Sub-Anschluss (schwarz), zum Durchschleifen vom VGA- Eingang. Composite-Videoausgang: Ein gelber Cinch- Anschluss für CVBS-Signale. HDMI-Eingang: Zwei HDMI-Anschlüsse zur Unterstützung von HDMI 1.4a-Spezifikationen, HDCP-konform. Analoger Audioeingang: Ein 3,5-mm- Stereoklinkenanschluss (blau)/ein Audioeingang, Cinch-Paar (L/R) Variabler Audioausgang: Eine 3,5 mm-...
- Seite 44 Lampenbetriebsdauer wird als die Zeit definiert, die vergeht, bis 50 % einer Auswahl von Testlampen nur noch etwa 50 % ihrer Nennlichtleistung abgeben. Die Lampenbetriebszeit kann auf keine Weise garantiert werden. Die tatsächliche Betriebszeit einer Projektorlampe hängt von Betriebs- und Nutzungsbedingungen ab. Beim Einsatz eines Projektors unter ungünstigen Bedingungen, zu denen staubige Umgebungen, hohe Temperaturen, viele Betriebsstunden pro Tag und plötzliches Ausschalten zählen, ist eine...
-
Seite 45: Zusätzliche Informationen
Zusätzliche Informationen Zusätzliche Informationen zur Benutzung Ihres Produktes entnehmen Sie bitte der Bedienungsanleitung des Dell-Projektors unter www.dell.com/support/manuals. Zusätzliche Informationen... -
Seite 46: Kontakt Zu Dell
Telefon an. Die Verfügbarkeit dieser Optionen ist abhängig vom jeweiligen Land und Produkt; einige Optionen sind für Sie möglicherweise nicht verfügbar. So kontaktieren Sie Dell, wenn Sie Fragen zum Verkauf haben, technische Unterstützung benötigen oder den Kundendienst in Anspruch nehmen möchten:... - Seite 47 RS232-Anschluss 8 Handschlaufenhalterung 17 Stromversorgung des Stiftspitze 17 Berührungssteuerungs- gerätes 8 USB-A-Anschluss 8 VGA-Ausgang (durchgeschliffenes Kontakt zu Dell 5 Monitorsignal) 8 Kundendienst VGA-Eingang 8 Kontakt zu Dell 45 Auswechseln der Lampe 38 Projektor 7 Dell Infrarot- (IR) Empfänger 7 Kontakt 45...
- Seite 48 Technische Daten Abmessungen 42 Anzahl an Bildpunkten 41 Audio 42 Bildseitenformat 41 Darstellbare Farben 41 E/A-Anschlüsse 42 Farbradgeschwindigkeit 41 Geräuschpegel 42 Gleichmäßigkeit 41 Größe der Projektionsfläche 41 Helligkeit 41 Kontrastverhältnis 41 Lichtröhre 41 Projektionsabstand 41 Projektionsobjektiv 41 Projektorgewicht 42 Stromverbrauch 42 Stromversorgung 41 Umgebungsbedingungen 42 Videokompatibilität 41...
