1.2.5

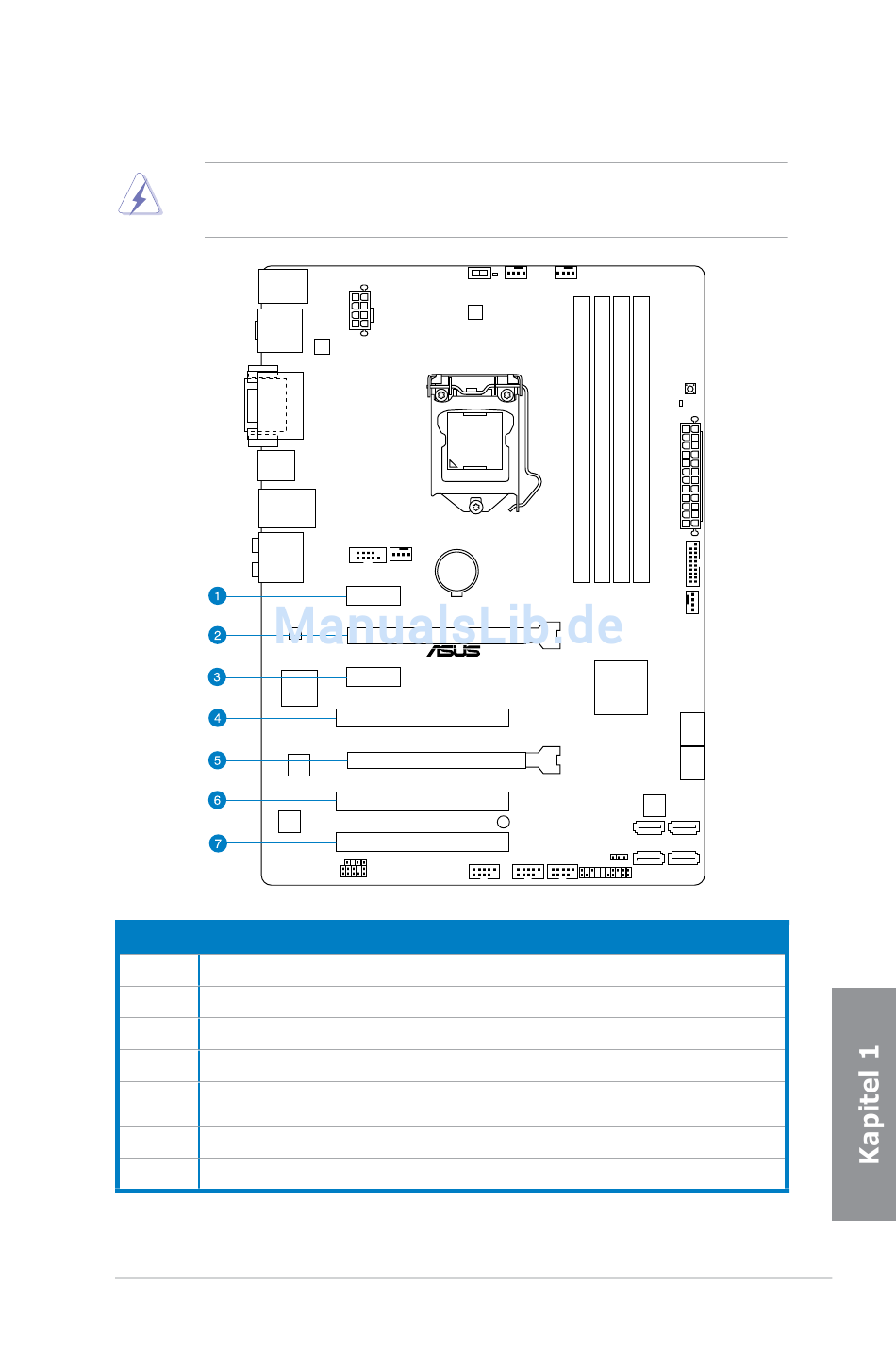

Erweiterungssteckplätze
Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der
Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die
Motherboardkomponenten beschädigen.
SP Nr.
Steckplatzbeschreibung
1
PCIe 2.0 x1_1-Steckplatz
2
PCIe 3.0 x16_1-Steckplatz [gelb] (im x16 Modus)
3
PCIe 2.0 x1_2-Steckplatz
4
PCI1-Steckplatz
PCIe 2.0 x16_2-Steckplatz [dunkelbraun] (im x4-Modus, mit PCIe x1- und x4-
5
Geräten kompatibel)
6
PCI2-Steckplatz
7
PCI3-Steckplatz
ASUS H87-PRO
H87-PRO
1-11
