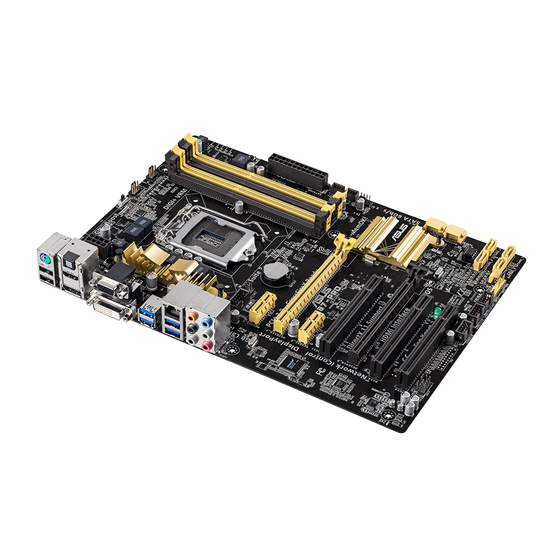

Asus H87-PRO Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. PC-Komponenten
  5. H87-PRO
  6. Benutzerhandbuch

Asus H87-PRO Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

H87-PRO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus H87-PRO

Inhaltszusammenfassung für Asus H87-PRO

  • Seite 1 H87-PRO...

  • Seite 2: Erste Ausgabe November 2013

    ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    1.1.1 Leistungsmerkmale des Produkts ..........1-1 1.1.2 DIGI+ VRM Digitales Leistungsdesign ........1-2 1.1.3 ASUS Exklusivefunktionen............1-2 1.1.4 ASUS Quiet Thermische Lösung ..........1-3 1.1.5 ASUS EZ DIY ................1-4 1.1.6 Weitere Sonderfunktionen ............1-5 Motherboard-Übersicht ................1-5 1.2.1 Bevor Sie beginnen ..............1-5 1.2.2...
  • Seite 4 APM ..................3-34 3.6.9 Network Stack ................3-35 Monitor-Menü ................... 3-36 Boot-Menü ....................3-39 Tools-Menü ....................3-46 3.9.1 ASUS EZ Flash 2 Utility ............3-46 3.9.2 ASUS O.C. Profile ..............3-46 3.9.3 ASUS SPD Information ............. 3-47 3.10 Exit-Menü ....................3-48 3.11...
  • Seite 5 Erstellen einer RAID-Treiberdiskette ............5-7 5.2.1 Erstellen einer RAID-Treiberdiskette ohne das Aufrufen des Betriebssystems ................5-7 5.2.2 Erstellen einer RAID-Treiberdiskette unter Windows ....5-8 ® 5.2.3 Installieren des RAID-Treibers während der Windows -Installation ..............5-8 ® Anhang Hinweise ........................A-1 ASUS Kontaktinformationen .................. A-4...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus den Stecker, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Weitere Informationen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 9: H87-Pro Spezifikationsübersicht

    * Hyper DIMM-Unterstützung unterliegt den physik. Eigenschaften der entsprechenden CPUs. Beziehen Sie sich bitte auf die Liste Qualifizierter Anbieter. ** Beziehen Sie sich auf www.asus.com für die Liste der qualifizierten Anbieter(Qualified Vendors List). *** Aufgrund von Intel -Chipsatzbeschränkungen laufen DDR3-Module ®...
  • Seite 10 - Unterstützt Buchsenerkennung, Multi-Streaming und Frontblenden-Buchsenumprogrammierung - Optischer S/PDIF-Ausgang auf der Rücktafel Intel H87 Express-Chipsatz - unterstützt ASUS USB 3.0 Boost ® - 2 x USB 3.0/2.0-Anschlüsse auf Board-Mitte und Frontblende - 4 x USB 3.0/2.0-Anschlüsse an der Rücktafel (blau)
  • Seite 11 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Letzte- Änderung-Protokoll, F12 PrintScreen-Funktion, F3-Schnellwah ltastenfunktion und ASUS DRAM SPD (Serial Presence Detect)

  • Seite 12: Paketinhalt

    ATX-Formfaktor, 12”x 8.6” (30.5cm x 21.8cm) Die Spezifikationen können ohne Vorankündigung geändert werden. Paketinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. H87-PRO ASUS H87-PRO Motherboard Benutzerhandbuch Support-DVD 2 x Serielle ATA 6.0Gb/s-Kabel 1 x ASUS Q-Shield •...

  • Seite 13: Zusatzwerkzeug Und Komponenten Für Den Pc-Aufbau

    Zusatzwerkzeug und Komponenten für den PC-Aufbau 1 Tüte mit Schrauben Philips (Kreuz)-Schreubenzieher PC-Gehäuse Netzteil Intel LGA1150 CPU CPU-Lüfter, kompatibel mit Intel Intel LGA1150 ® ® DDR3 DIMM SATA-Festplatte Optisches SATA-Laufwerk (optional) Grafikkarte (optional) Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.

  • Seite 15: Kapitel 1: Produkteinführung

    Der Intel H77 Chipsatz unterstützt standardmäßig die Serial ATA (SATA)-Speicheroberfläche ® und liefert Datentransferraten von bis zu 6.0 Gb/s. ASUS bietet mehrere SATA 6.0 Gb/ s-Anschlüsse für verbesserte Skalierbarkeit, schnellere Datenabfrage und zweifache Bandbreite in Vergleich zu aktuellen Bus-Systemen. Quad-GPU CrossFireX™-Unterstützung...

  • Seite 16: Intel ® Rapid Start-Technologie

    Intel Smart Response Technology ® Die Intel Smart Response Technology ist ein wichtiger Bestandteil von Green ASUS. Sie ® reduziert lade- und Wartezeiten und vermeidet unnötiges laufen der Festplatte. Durch die installierte SSD (erfordert 18,6GB verfügbaren Speicherplatz) wird der Stromverbrauch gesenkt und die Leistung der HDD wird mit der Leistung der SSD kombiniert.

  • Seite 17: Elektrostatische Entladung

    Ihre Bandbreiten verwalten, einstellen und überwachen können und die Bandbreitenprioritäten für Ihre Netzwerkprogramme setzen können. AI Suite 3 Mit einer benutzerfreundlichen Oberfläche konsolidiert ASUS AI Suite 3 alle exklusive ASUS-Funktionen in ein einfach zu handhabendes Software-Paket. Damit ermöglicht es die Überwachung der Übertaktung, Energieverwaltung, Kontrolle der Lüftergeschwindigkeit sowie der Spannungs- / Sensorenmesswerte, wobei sogar die Bluetooth-Steuerung durch Handys möglich ist.

  • Seite 18: Asus Ez Diy

    ASUS Fan Xpert 2 ASUS Fan Xpert 2 bietet benutzereinstellbare Konfigurationen für eine bessere Kühlung und leisere Arbeitsumgebung. Mit seiner Funktion Fan Auto Tuning erkennt ASUS Fan Xpert 2 automatisch alle Lüftergeschwindigkeiten und regelt diese, um Ihnen die optimierten Lüftereinstellungen basierend auf den Lüfterspezifikationen und Einbauorten zur Verfügung zu stellen.

  • Seite 19: Weitere Sonderfunktionen

    Dieses Motherboard ist bereit für die Ökodesign Richtlinie der Europäischen Union, welche Anforderungen an Produkte und deren Energieeffizienz im Kontrast zu deren Energieverbrauch stellt. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.

  • Seite 20: Motherboard-Layout

    CHA_FAN2 CPU_FAN _USB78 DIGI +VRM SPDIFO _HDMI EATX12V 1442 MemOK! DRAM_LED USB3_56 LAN_USB3_34 AUDIO CHA_FAN1 BATTERY PCIEX1_1 CHA_FAN3 PCIEX16_1 8111G H87-PRO PCIEX1_2 Intel ® 1083 PCI1 PCIEX16_2 Super PCI2 64Mb BIOS ALC887 SB_PWR -VD2 SATA6G_6 SATA6G_5 PCI3 CLRTC SPDIF_OUT USB910...
  • Seite 21 11. RTC RAM löschen (3-pol. CLRTC) 1-15 12. Systemtafelanschluss (20-8 pol. PANEL) 1-23 13. USB 2.0-Anschlüsse (10-1 pol. USB910, USB1112, USB1314) 1-19 14. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) 1-19 15. Fronttafelaudioanschluss (10-1 pol. AAFP) 1-20 16. Onboard LED (SB_PWR) 1-15 ASUS H87-PRO...

  • Seite 22: Zentralverarbeitungseinheit (Cpu)

    Sockel befindet und die Sockelpole nicht verbogen sind. Nehmen Sie unverzüglich Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an der PnP-Abdeckung/ Sockelpolen/Motherboardkomponenten festzustellen sind. ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. •...

  • Seite 23: Systemspeicher

    Das Motherboard ist mit vier Double Data Rate 3 (DDR3) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Ein DDR3-Module sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEINEN DDR- oder DDR2-Speichermodul auf einen DDR3-Steckplatz. H87-PRO H87-PRO 240-pin DDR3 DIMM sockets Empfohlene Speicherkonfigurationen DIMM_A1 DIMM_A2 DIMM_A2...
  • Seite 24 ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper-DIMM-Unterstützung basiert auf den physikalischen Eigenschaften der entsprechenden CPUs. Um Hyper DIMM zu unterstützen, laden Sie in BIOS die Einstellungen für X.M.P. oder D.O.C.P. • Die neueste QVL finden Sie auf der ASUS-Webseite. Kapitel 1: Produkteinführung 1-10...

  • Seite 25: Erweiterungssteckplätze

    Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. H87-PRO SP Nr. Steckplatzbeschreibung PCIe 2.0 x1_1-Steckplatz PCIe 3.0 x16_1-Steckplatz [gelb] (im x16 Modus) PCIe 2.0 x1_2-Steckplatz PCI1-Steckplatz PCIe 2.0 x16_2-Steckplatz [dunkelbraun] (im x4-Modus, mit PCIe x1- und x4- Geräten kompatibel) PCI2-Steckplatz PCI3-Steckplatz ASUS H87-PRO 1-11...

  • Seite 26: Irq-Zuweisungen Für Dieses Motherboard

    PCI Express Betriebsmodus VGA-Konfiguration PCIe 3.0/2.0 x16_1 PCIe 2.0 x16_2 Single VGA/PCIe-Karte (Für Single VGA empfohlen) Duale VGA/PCIe-Karte • Um die beste Grafikleistung zu erzielen, benutzen Sie bei der Verwendung einer einzelnen Grafikkarte zuerst den PCIe 3.0/2.0 x16_1-Steckplatz (gelb) für eine PCI Express x16-Grafikkarte.

  • Seite 27: Onboard-Schalter

    Timing-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_ LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. •...
  • Seite 28 GPU Boost-Schalter Mit diesen Schalter können Sie die Funktion GPU Boost aktivieren/deaktivieren. GPU Boost H87-PRO H87-PRO GPU Boost switch Um gute Systemleistungen zu erhalten, stellen Sie den Schalter bei augeschalteten System zu [Enable]. • Die GPU Boost LED in der nähe des GPU Boost-Schalters leuchtet, wenn der in der nähe des GPU Boost-Schalters leuchtet, wenn der...

  • Seite 29: Jumpers

    H87-PRO Normal Clear RTC (Default) H87-PRO Clear RTC RAM So wird das RTC-RAM gelöscht: Schalten Sie den Computer aus und trennen Sie ihn vom Netz. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standard- einstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück.

  • Seite 30: Onboard Leds

    Position der LED auf dem Motherboard. SB_PWR H87-PRO Standby Power Powered Off H87-PRO Onboard LED GPU Boost LED Die GPU Boost LED leuchtet, wenn der GPU Boost-Schalter auf Enable steht. GPU_LED H87-PRO H87-PRO GPU Boost LED Kapitel 1: Produkteinführung 1-16...

  • Seite 31: Interne Anschlüsse

    Diese Anschlüsse sind für Serial ATA 6.0Gb/s-Signalkabel der Serial ATA 6.0 Gb/s- Festplatten vorgesehen. Wenn Sie SATA-Festplatten installieren, können Sie mit der Intel Rapid Storage- ® Technologie über den integrierten Intel H87-Chipsatz eine RAID 0, 1, 5 und 10- ® Konfiguration erstellen. H87-PRO H87-PRO SATA 6.0Gb/s connectors ASUS H87-PRO 1-17...
  • Seite 32 Datenübertragung bis 5 Gb/s, schnellerem Aufladen von Geräten mit USB- Ladeanschluss, optimiertem Energieverbrauch und Abwärtskompatibilität mit USB 2.0. USB3_12 H87-PRO H87-PRO USB3.0 Front panel connector • Das USB 3.0-Modul muss separat erworben werden. Das USB 3.0-Modul muss separat erworben werden.
  • Seite 33 Dieser Anschluss ist für zusätzliche Sony/Philips Digital Interface (S/PDIF)-Anschlüsse vorgesehen. Verbinden Sie das S/PDIF-Ausgangsmodulkabel mit diesen Anschluss und installieren Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. H87-PRO SPDIF_OUT H87-PRO Digital audio connector Das S/PDIF-Modul muss separat erworben werden. ASUS H87-PRO 1-19...
  • Seite 34 PIN 1 Ｈ８７－ＰＲＯ HD-audio-compliant Legacy AC’97 pin definition compliant definition H87-PRO Front panel audio connector • Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High-Definition Audiofunktionen dieses Motherboards nutzen zu können. • Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen möchten, vergewissern Sie sich, dass das Element Front Panel Type in BIOS zu [HD]...
  • Seite 35 Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den Motherboard-Anschluss CHA_FAN1, CHA_FAN1, CHA_FAN2, oder CHA_FAN3 anzuschließen. anzuschließen. • Die Anschlüsse CPU_FAN und CHA_FAN unterstützen die ASUS Fan Xpert 2- Funktion. ASUS H87-PRO 1-21...
  • Seite 36 -12 Volts +3 Volts +3 Volts PIN 1 H87-PRO EATX power connectors • Für ein voll konfiguriertes System empfehlen wir Ihnen, dass Sie ein Netzteil benutzen, dass die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 350W liefern kann.
  • Seite 37 PIN 1 H87-PRO HDD_LED PWR_SW RESET * Requires an ATX power supply H87-PRO System panel connector • S�stemstrom-LED (2-pol. P�R�LED) S�stemstrom-LED (2-pol. P�R�LED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten.
  • Seite 38 Kapitel 1: Produkteinführung 1-24...

  • Seite 39: Kapitel 2: Basisinstallation

    Kapitel 2: Basisinstallation Basisinstallation Aufbau des Computersystems 2.1.1 Motherboard-Installation Die Abbidlungen in diesem Abschnitt werden nur als Referenz bereitgestellt. Das Motherboard-Layout kann sich je nach Modell unterscheiden, der Installationsvorgang bleibt aber gleich. ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. ASUS H87-PRO...
  • Seite 40 Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Kapitel 2: Basisinstallation...
  • Seite 41 Setzen Sie zehn Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. H87-PRO Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. ASUS H87-PRO...

  • Seite 42: Cpu-Installation

    2.1.2 CPU-Installation Der LGA1150-Sockel Ihres Motherboards ist möglicherweise mit der PnP-Kappe auf der Lastenplatte oder mit der PnP-Kappe unter der Lastenplatte versehen. Hinweise zur Installation Ihrer CPU basierend auf der Platzierung der PnP-Kappe an der Lastenplatte Ihres CPU-Sockels finden Sie in den nachstehenden Abschnitten. Intel LGA115��...

  • Seite 43: Installieren Von Cpu-Kühlkörper Und Lüfter

    Installieren von CPU-Kühlkörper und Lüfter Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. So installieren Sie den CPU-Kühlkörper und -Lüfter: ASUS H87-PRO...
  • Seite 44 So deinstallieren Sie den CPU-Kühlkörper und -Lüfter: Kapitel 2: Basisinstallation...

  • Seite 45: Installieren Eines Dimms

    2.1.4 Installieren eines DIMMs Installieren eines DIMMs Entfernen eines DIMMs ASUS H87-PRO...

  • Seite 46: Atx-Netzanschluss

    2.1.5 ATX-Netzanschluss ATX-Netzanschluss ODER Kapitel 2: Basisinstallation...

  • Seite 47: Sata-Gerätanschlüsse

    2.1.6 SATA-Gerätanschlüsse ODER ODER ASUS H87-PRO...

  • Seite 48: E/A-Anschlüsse Auf Der Vorderseite

    2.1.7 E/A-Anschlüsse auf der Vorderseite Systemtafelanschluss USB 2.0-Anschluss Fronttafelaudioanschluss AAFP USB 2.0 USB 3.0-Anschluss USB 3.0 Kapitel 2: Basisinstallation 2-10...

  • Seite 49: Erweiterungskarten

    2.1.8 Erweiterungskarten PCIe x16-Karten installieren PCIe x1-Karten installieren PCI-Karten installieren ASUS H87-PRO 2-11...

  • Seite 50: Bios-Aktualisierungsprogramm

    Die BIOS-Aktualisierung kann Risiken beinhalten. Falls die BIOS-Programmdatei während Die BIOS-Aktualisierung kann Risiken beinhalten. Falls die BIOS-Programmdatei während des Vorgangs beschädigt wird, kann es dazu führen, dass Sie Ihr System nicht mehr booten können. In diesem Fall kontaktieren Sie bitte Ihren örtlichen ASUS-Kundendienst. Kapitel 2: Basisinstallation 2-12...

  • Seite 51: Motherboard-Rückseiten- Und Audioanschlüsse

    -Anschluss* * 6. Audio E/A-Anschlüsse�� Audio E/A-Anschlüsse�� ** 7. Intel USB 3.0-Anschlüsse, unterstützen ASUS USB 3.0 Boost. Unterer Anschluss -Anschlüsse, unterstützen ASUS USB 3.0 Boost. Unterer Anschluss , unterstützen ASUS USB 3.0 Boost. Unterer Anschluss unterstützen ASUS USB 3.0 Boost. Unterer Anschluss ASUS USB 3.0 Boost.

  • Seite 52: Anschlüsse

    • Der Beschränkungen des USB 3.0-Controllers wegen, können USB 3.0-Geräte nur unter Windows und nur nach der Installation eines USB 3.0-Treibers verwendet ® werden. • Angeschlossene USB-3.0-Geräte können je nach Betriebssystemeinstellungen im xHCI- oder EHCI-Modus betrieben werden. • USB 3.0-Geräte können nur als Datenspeicher verwendet werden. •...

  • Seite 53: Audio E/A-Verbindungen

    2.3.2 Audio E/A-Verbindungen Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2.1-Kanal Lautsprechern ASUS H87-PRO 2-15...
  • Seite 54 Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern Kapitel 2: Basisinstallation 2-16...

  • Seite 55: Erstmaliges Starten

    Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für länger als vier Sekunden stellt das System, ungeachtet der BIOS-Einstellung, auf den Soft-Aus-Modus. ASUS H87-PRO 2-17...
  • Seite 56 Kapitel 2: Basisinstallation 2-18...

  • Seite 57: Kapitel 3: Bios-Setup

    BIOS-Setup BIOS-Setup Kennenlernen des BIOS Das UEFI BIOS von ASUS ist eine Schnittstelle, die mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene BIOS-Kontrolle ersetzt. Sie können sich kinderleicht und mit einer Sanftheit durch das neue UEFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.

  • Seite 58: Bios Setupprogramm

    BIOS Setupprogramm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren oder seine Parameter zu konfigurieren. Der BIOS-Bildschirm enthält Navigationshilfen und kurze Bildschirmhilfen für die Verwendung des BIOS-Setup-Programms. Beim Start BIOS aufrufen So gehen Sie beim Systemstart in das BIOS: •...

  • Seite 59: Ez Mode

    Zeigt Systemeingenschaften für den aktuellen Modus auf der rechten Seite Auswahl der Bootgeräteprioritäten • Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. Die Schaltfläche Boot ��enu (Boot-��enü�� F8) ist nur bei installierten Boot-Geräten • verfügbar. ASUS H87-PRO...

  • Seite 60: Advanced Mode (Erweiterter Modus)

    3.2.2 Advanced ��ode (Erweiterter ��odus) Advanced ��ode (Erweiterter ��odus) Advanced ��ode (Erweiterter ��odus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den Advanced Mode zu gelangen, klicken Sie auf Exit und wählen Sie Advanced Mode oder drücken Sie die F7-Taste.
  • Seite 61 <Eingabetaste>, um eine Liste von Optionen anzeigen zu lassen. Schnellnotiz-Schaltfl�che Über diese Schaltfläche können Sie Notizen zu Ihren BIOS-Aktivitäten aufzeichnen. Letzte-Änderung-Schaltfl�che Diese Schaltfläche zeigt die Elemente, die zuletzt geändert und im BIOS-Setup gespeichert wurden. ASUS H87-PRO...

  • Seite 62: Meine Favoriten

    Meine Favoriten Unter Meine Favoriten können Sie Ihre bevorzugten BIOS-Elemente ganz einfach speichern und abrufen. Elemente zu Meine Favoriten zufügen So fügen Sie häufig genutzte BIOS-Elemente zu Meine Favoriten hinzu: Wählen Sie mit den Pfeiltasten ein Element aus, das Sie hinzufügen möchten. Wenn Sie mit einer Maus arbeiten, setzen Sie den Mauszeiger auf das gewünschte Element.

  • Seite 63: Hauptmenü

    Time Clock (RTC) RAM löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Siehe Abschnitt 1.2.7 Jumpers für Details. Die Elemente Administrator oder User Password oben im Fenster zeigen • Standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS H87-PRO...
  • Seite 64 Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>.

  • Seite 65: Ai Tweaker-Menü

    Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: ASUS MultiCore Enhancement [Enabled] [Enabled] Standardmäßig auf [Enabled] für maximale Leistung unter XMP/Manual/ Benutzer-definierter Speicherfrequenzmodus eingestellt.

  • Seite 66: Memory Frequency [Auto]

    Max CPU Cache Ratio [Auto] Ermöglicht Ihnen, das Uncore-Verhältnis des Prozessors auf seinen möglichen Maximalwert einzustellen.Konfigurationsoptionen: [Auto] [1] - [30] Wenn CPU Core Ratio auf CPU Core Ratio auf Ratio auf [Per Core] gesetzt wurde, erscheint das folgende Element: 1-Core Ratio Limit [Auto] Hier können Sie das 1-Core-Ratio-Limit einstellen.

  • Seite 67: Epu Power Saving Mode [Disabled]

    Konfigurationsoptionen: [Auto] [1] – [65535] DRAM WRITE Recovery Time [Auto] Konfigurationsoptionen: [Auto] [1] – [16] DRAM READ to PRE Time [Auto] Konfigurationsoptionen: [Auto] [1] – [15] DRAM FOUR ACT WIN Time [Auto] Konfigurationsoptionen: [Auto] [1] – [255] ASUS H87-PRO 3-11...
  • Seite 68 DRAM WRITE to READ Delay [Auto] Konfigurationsoptionen: [Auto] [1] – [15] DRAM CKE Minimum pulse width [Auto] Konfigurationsoptionen: [Auto] [1] – [15] DRAM CAS# Write to Latency [Auto] Konfigurationsoptionen: [Auto] [1] – [31] RTL IOL control DRA�� RTL (CHA�R��D��) �Auto� Konfigurationsoptionen: [Auto] [1] - [63] DRA��...
  • Seite 69 [Disable Both DIMMS] Channel B DIMM Control [Enable Bot...] Konfigurationsoptionen: [Enable Both DIMMS] [Disable DIMM0] [Disable DIMM1] [Disable Both DIMMS] Scrambler Setting [Optimized ...] Ermöglicht das Festlegen einer optimierten Scrambler-Einstellung zur Verbesserung der Stabilität. Konfigurationsoptionen: [Optimized (ASUS] [Default (MRC)] ASUS H87-PRO 3-13...
  • Seite 70 DIGI+ VRM CPU Load-Line Calibration [Auto] Load-line ist in den Intel VRM-Spezifikationen enthalten und beeinflusst die CPU- Spannung. Die Betriebsspannung der CPU wird proportional zur Betriebslast der CPU abnehmen. Höhere Kalibrierung von load-line könnte die Spannung erhöhen und gute Übertaktungsleistungen liefern, gleichzeitig aber auch die Wärmeerzeugung der CPU und VRM beschleunigen.

  • Seite 71: Cpu Power Management

    Reglers den Schwellenwert überschreitet. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] CPU Integrated VR Fault Management [Auto] Deaktivieren verhindert Auslösung des integrierten Spannungsreglers bei überhöhter Spannung. Wir empfehlen, dieses Element beim Übertakten zu deaktivieren. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] [Disabled] [Enabled] ASUS H87-PRO 3-15...
  • Seite 72 CPU Internal Power Configuration CPU Integrated VR Efficienc� ��anagement �Auto� Ermöglicht eine verbesserte Energieersparnis bei geringer Prozessorauslastung. Deaktivieren sorgt dafür, dass der interne Spannungsregler grundsätzlich mit Hochleistung arbeitet. Konfigurationsoptionen: [Auto] [High Performance] [Balanced] Power Decay Mode [Auto] Ermöglicht dem System eine Verbesserung des Energiesparmodus des integrierten Spannungsreglers, wenn der Prozessor mit geringem Strom arbeitet.
  • Seite 73 CPU Core Voltage Offset Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0.001V bis 0.999V in 0.001V-Schritten. auf [Adaptive Mode] Das folgende Element erscheint nur, wenn CPU-Kernspannung auf Kernspannung auf gesetzt wurde. . ASUS H87-PRO 3-17...
  • Seite 74 Additional Turbo Mode CPU Core Voltage [Auto] Zum Erhöhen der CPU-Kernspannung im Turbomodus. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0.001V bis 1.920V in 0.001V-Schritten. CPU Graphics Voltage [Auto] Ermöglicht die Konfiguration der Spannung der intergrierten Grafikeinheit im Prozessor.
  • Seite 75 Ermöglicht die Konfiguration der Spannung, die dem Systemagent des Prozessors einschließlich PCIe-Controller und Leistungsregelung zugeführt wird. Erhöhen Sie die Spannung, wenn Sie die DRAM-Frequenz steigern. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0.001V bis 0.999V in 0.001V-Schritten. ASUS H87-PRO 3-19...

  • Seite 76: Dram Voltage [Auto]

    CPU Analog I/O Voltage Offset Mode Sign [+] Offset der Spannung durch einen positiven Wert. [–] Offset der Spannung durch einen negativen Wert. CPU Analog I/O Voltage Offset [Auto] Ermöglicht die Konfiguration der Spannung, die dem analogen I/O-Teil des Prozessors zugeführt wird.

  • Seite 77: Pch Voltage [Auto]

    Dieses Element ist die DRAM-Referenzspannung der Datenleitungen der Kanäle A und B. Die Werte reichen von 0.3950x bis 0.6300x in 0.0050x-Schritten. Verschiedene Verhältnisse können die DRAM-Übertaktungsfähigkeit verbessern. CPU Spread Spectrum [Auto] [Auto] Automatische Konfiguration. [Disabled] • Verbessert die BCLK-Übertaktungsfähigkeit. [Enabled] Für EMI-Kontrolle auf [Enabled] setzen. ASUS H87-PRO 3-21...

  • Seite 78: Erweitertes Menü

    Erweitertes Menü Erweitertes Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. Kapitel 3: BIOS-Setup 3-22...

  • Seite 79: Cpu-Einstellungen

    Ermöglicht das Ansprechen von Hyper-Threading-Prozessoren als zwei logische Prozessoren, erlaubt dem Betriebssystem die gleichzeitige Zuteilung von zwei Threads oder Prozessen. [Enabled] Zwei Threads sind pro aktiviertem Kern aktiviert. [Disabled] Nur ein Thread ist pro aktivietem Kern aktiviert. ASUS H87-PRO 3-23...
  • Seite 80 Active Processor Cores [All] Erlaubt die Auswahl der Anzahl der, in jedem Prozessorpaket zu aktivierenden, CPU-Kerne. Konfigurationsoptionen: [All] [1] [2] [3] Limit CPUID Maximum [Disabled] Enabled] Ermöglicht den Systemstart älterer Betriebssysteme auch ohne Unterstützung von CPUs mit erweiterten CPUID-Funktionen. [Disabled] Deaktiviert diese Funktion.
  • Seite 81 Konfigurationsoptionen: [Disabled] [CPU C7] [CPU C7s] C7 Latency [Long] Ermöglicht das Festlegen der C7-Latenzdauer im C7-Zustand. Konfigurationsoptionen: [Short] [Long] Package C State Support [Auto] Ermöglicht das Festlegen eines C-Zustands gemäß folgenden Konfigurationsoptionen: [Auto] [Enabled] [C0/C1] [C2] [C3] [C6] [CPU C7] [CPU C7s] ASUS H87-PRO 3-25...

  • Seite 82: Pch-Einstellungen

    3.6.2 PCH-Einstellungen PCI Express Configuration Ermöglicht die Konfiguration der PCI Express-Steckplätze. DMI Link ASPM Control [Auto] Ermöglicht die Steuerung der ASPM (Active State Power Management, Aktivzustand- Energieverwaltung) sowohl auf Northbridge- als auch Southbridge-Seite des DMI- Links. Konfigurationsoptionen: [Disabled] [Enabled] [Auto] ASPM Support [Disabled] Ermöglicht das Festlegen der ASPM-Stufe.

  • Seite 83: Sata-Einstellungen

    Das BIOS erkennt automatisch die vorhandenen SATA-Geräte, wenn Sie das BIOS- Setupprogramm aufrufen. Die BIOS-Elemente für die SATA-Anschlüsse zeigen Empty an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: ASUS H87-PRO 3-27...

  • Seite 84: System Agent Configuration

    SATA Mode Selection [AHCI] Erlaubt die Auswahl der SATA-Konfiguration. [Disabled] Deaktiviert die SATA-Funktion. Deaktiviert die SATA-Funktion. • [IDE] Stellen Sie [IDE Mode] ein, wenn Sie die Serial ATA-Festplatten als parallele, physische ATA-Datenträger benutzen wollen. • [AHCI] Stellen Sie [AHCI Mode] ein, wenn Sie wollen, dass die SATA-Festplatten AHCI (Advanced Host Controller Interface) benutzen sollen.

  • Seite 85: Graphics Configuration

    Größe des gemeinsam verwendeten Speichers von 64MB. Konfigurationsoptionen: [Disabled] [Enabled] D��I Configuration Ermöglicht die Steuerung diverser DMI-Funktionen (Desktop Management Interface). DMI Gen 2 [Auto] Ermöglicht das Aktivieren und Deaktivieren von DMI Gen 2. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] ASUS H87-PRO 3-29...
  • Seite 86 �B PCIe Configuration Hier können Sie die NB-PCI-Express-Einstellungen konfigurieren. PCIEx16_1 Link Speed [Auto] Ermöglicht die Konfiguration der PCIEx16-Geschwindigkeit. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] [Gen3] DMI Link ASPM Control [Disabled] Ermöglicht das Aktivieren oder Deaktivierung der Steuerung des ASPM (Active State Power Management) an der SA-Seite des DMI-Links. Konfigurationsoptionen: [Disabled] [L0s] [L1] [L0sL1] PEG - ASPM [Disabled] Ermöglicht die Steuerung der ASPM-Unterstützung des PEG-Gerätes.

  • Seite 87: Usb-Einsstellungen

    Aktiviert die Unterstützung für Betriebssysteme ohne eine EHCI Hand-Off- Funktion. [Disabled] Deaktiviert diese Funktion. Deaktiviert diese Funktion. USB Single Port Control Ermöglicht das Aktivieren und Deaktivieren eines einzelnen USB-Ports. Im Abschnitt 1.2.2 Motherboard-Layout finden Sie die Lage der USB-Ports. ASUS H87-PRO 3-31...

  • Seite 88: Platform Misc-Einstellungen

    3.6.6 Platform Misc-Einstellungen Unter diesem Menüeintrag können Sie Plattformfunktionen konfigurieren. PCI Express Native Power Management [Disabled] Ermöglicht die Erweiterung der PCI Express-Energieverwaltungsfunktionen und ASPM- Operationen im Betriebssystem. Konfigurationsoptionen: [Disabled] [Enabled] Das folgende Element erscheint nur dann, wenn die Native PCI Express-Energieverwaltung auf [Aktiviert] eingestellt wurde.

  • Seite 89: Serial Port Configuration

    Serial Port [Enabled] Hier können Sie den seriellen Anschluss (COM) aktivieren/deaktivieren. Konfigurationsoptionen: [Enabled] [Disabled] Change Settings [IO=3F8h; IRQ=4] Hier können Sie die Basisadresse des parallelen Anschlusses auswählen. Konfigurationsoptionen: [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3] ASUS H87-PRO 3-33...

  • Seite 90: Apm

    3.6.8 Deep S4 [Disabled] Bei Aktivierung reduziert das System im S4-Zustand den Energieverbrauch weiter und schaltet USB- und PS/2-Geräte ab. Das System im S4-Tiefschlaf kann über die Ein-/ Austaste, Geräte im LAN oder auf andere Weise aufgeweckt werden; nur nicht über USB- und PS/2-Geräte.

  • Seite 91: Network Stack

    Network Stack [Disabled] Hier können Sie den UEFI-Netzwerk-Stack aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Das folgende Element erscheint nur, wenn Sie Network Stack auf [Enabled] einstellen. Ipv4/Ipv6 PXE Support [Enabled] Hier können Sie die Ipv4/Ipv6-PXE-Boot-Option aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] ASUS H87-PRO 3-35...

  • Seite 92: Monitor-Menü

    Monitor-Menü Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur und den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: CPU Temperature [xxxºC/xxxºF] Die integrierte Hardware-Überwachung erkennt automatisch die Motherboard- und CPU- Temperaturen und zeigt sie an. Wählen Sie Ignore, wenn Sie die erkannten Temperaturwerte nicht anzeigen lassen möchten.

  • Seite 93: Cpu Q-Fan Control [Enabled]

    Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 20% und 100%. Wenn die CPU-Temperatur 40ºC unterschreitet, wird der CPU-Lüfter im minimalen Arbeitszyklus betrieben. Chassis1/2/3 Q-Fan Control [Enabled] [Disabled] Deaktiviert die Gehäuse Q-Fan-Kontrollfunktion. Deaktiviert die Gehäuse Q-Fan-Kontrollfunktion. [Enabled] Aktiviert die Gehäuse Q-Fan-Kontrollfunktion. ASUS H87-PRO 3-37...

  • Seite 94: Anti Surge Support [Enabled]

    Die folgenden Elemente erscheinen nur, wenn Sie das Element Chassis1/2/3 Q-Fan Control zu [Enabled] setzen. setzen. . Chassis1/2/3 Fan Speed Low Limit [600 RPM] Ermöglicht das Festlegen des unteren Warnlimits der Gehäuse-Lüfterdrehzahl. Konfigurationsoptionen: [Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM] Chassis1/2/3 Fan Profile [Standard] Ermöglicht das Festlegen der passenden Gehäuse-Lüfter-Leistungsstufe.

  • Seite 95: Boot-Menü

    Während des POST sind alle USB-Geräte verfügbar. Dadurch verlängert sich die POST-Zeit. [Partial Initialization] Für eine kürzere POST-Zeit werden nur die USB-Anschlüsse an Für eine kürzere POST-Zeit werden nur die USB-Anschlüsse an denen die Tastatur und die Maus angeschlossen sind erkannt. ASUS H87-PRO 3-39...
  • Seite 96 Zeigt das Startlogo während des POST. [Disabled] Blendet das Logo während des POST aus. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Boot Logo Size Control [Auto] Die folgenden Elemente erscheinen nur dann, wenn die Systemstartlogoanzeige auf [Enabled] eingestellt wurde.

  • Seite 97: Bootup Numlock State [On]

    [Disabled] Deaktiviert diese Funktion. Deaktiviert diese Funktion. Setup Mode [EZ Mode] [Advanced Mode] Ermöglicht den Wechsel zum Erweiterten Modus des BIOS nach dem Selbsttest. [EZ Mode] Ermöglicht den Wechsel zum EZ Mode des BIOS nach dem Selbsttest. ASUS H87-PRO 3-41...
  • Seite 98 CS�� (Compatibilit� Support ��odule) Hier können Sie die CSM (Compatibility Support Module) -Elemente konfigurieren, um für eine bessere Kompatibilität verschiedene Grafikkarten, boot-fähige Geräte und Zusatzgeräte zu konfigurieren. Launch CSM [Enabled] [Auto] Das System erkennt Boot-fähige- und Zusatzgeräte automatisch. [Enabled] Für bessere Kompatibilität bei voller Unterstützung der nicht-UEFI- Treiber-Zusatzgeräte oder des Windows -UEFI-Modus.

  • Seite 99: Secure Boot

    Konfigurationsoptionen: [Yes] [No] Load PK from File Hier können Sie den von einem USB-Datenträger heruntergeladenen PK laden. [Yes] Lädt den Standardplattformschlüssel. [Enabled] Lädt von einem USB-Speichergerät. Die PK-Datei muss als eine UEFI-Variablenstruktur mit zeitbezogener authentifizierter Variable formatiert sein. ASUS H87-PRO 3-43...
  • Seite 100 KEK Management Der KEK (Key-exchange Key oder Key Enrollment Key) verwaltet die Signaturdatenbank (db) und die Revoked-Signaturdatenbank (dbx). Key-Exchange Key (KEK) bezieht sich auf den Microsoft -Secure Boot-Key-Enrollment- ® Schlüssel (KEK). Delete the KEK Hier können Sie den KEK in Ihrem System löschen. Sobald der KEK Sobald der KEK gelöscht ist, können db und dbx im Betriebssystem nicht aktualisiert werden.

  • Seite 101: Boot Option Priorities

    • Um auf Windows im abgesicherten Modus zuzugreifen, können Sie: ® - Auf <F5> drücken, nachdem das ASUS Logo erscheint. - Nach POST auf <F8> drücken. • Um das Boot-Gerät während des Systemstarts auszuwählen, drücken Sie beim Erscheinen des ASUS-Logos auf die Taste <F8>.

  • Seite 102: Tools-Menü

    <Eingabetaste>, um das Untermenü anzeigen zu lassen. 3.9.1 ASUS EZ Flash 2 Utility Hier können Sie ASUS EZ Flash 2 ausführen. Drücken Sie zum Einblenden des ASUS EZ Flash 2-Bildschirms [Enter]. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 2.

  • Seite 103: Asus Spd Information

    Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! • Nur empfohlen, um die BIOS-Datei zu aktualisieren, die von der gleichen Speicher/ CPU-Konfiguration und BIOS-Version stammt. 3.9.3 ASUS SPD Information Hier können Sie die DRAM-SPD-Informationen anzeigen. ASUS H87-PRO 3-47...

  • Seite 104: Exit-Menü

    Bei Wahl dieser Option oder Drücken der Taste <Esc> erscheint ein Bestätigungsfenster. Wählen Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. ASUS EZ Mode Mit dieser Option können Sie zum EZ Mode-Fenster wechseln. Launch EFI Shell from files�stem device Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem...

  • Seite 105: Aktualisieren Des Bios

    Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update oder BIOS Updater, um das ursprüngliche BIOS des Motherboards zu kopieren. ASUS H87-PRO...

  • Seite 106: Asus Ez Flash

    ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne eine Startdiskette oder ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.

  • Seite 107: Asus Crashfree Bios

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 108: Asus Bios Updater

    ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 109: Die Bios-Datei Aktualisieren

    Drücken Sie die Taste <Tab>, um zwischen den Unterfenstern zu wechseln und wählen Sie die BIOS-Datei mit den <Bild auf/Bild ab/Pos 1/Ende>-Tasten; anschließend drücken Sie die <Eingabetaste>. BIOS Updater prüft die gewählte BIOS-Datei und fordert Sie auf, das BIOS-Update zu bestätigen. Are you sure to update BIOS? ASUS H87-PRO 3-53...
  • Seite 110 Wählen Sie Yes und drücken die <Eingabetaste>. Wenn die BIOS-Aktualisierung abgeschlossen ist, drücken Sie <ESC>, um BIOS-Updater zu verlassen. Starten Sie ihren Computer wieder neu. Um Systemstartfehler zu vermeiden, sollten Sie während des BIOS-Update den Computer NICHT ausschalten oder die Reset-Taste drücken. •...

  • Seite 111: Kapitel 4: Software-Unterstützung

    Dokumentation Ihres Betriebssystems für detaillierte Informationen. Support-DVD-Informationen Support-DVD-Informationen Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. 4.2.1 Ausführen der Support-DVD Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...

  • Seite 112: Beziehen Der Software-Handbücher

    Reader vom Hilfsprogrammmenü, bevor Sie versuchen diese Dateien zu öffnen. ® Klicken Sie auf den Tab Manual. Klicken Sie in der Handbuchliste auf der linken Seite auf ASUS Motherboard Utility Guide. Der Ordner Manual von der Support-DVD wird geöffnet. Doppelklicken Sie auf den Ordner der von Ihnen gewählten Software.

  • Seite 113: Software Information

    Readme-Dateien, die bei der Software enthalten sind. 4.3.1 AI Suite 3 AI Suite 3 ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen.

  • Seite 114: Digi+ Vrm

    Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. 4.3.2 DIGI+ VRM ASUS DIGI+ VRM ermöglicht die Anpassung der VRM-Spannung und Frequenz-modulation, um die Zuverlässigkeit sowie Stabilität des Systems zu gewährleisten. Es bietet auch höchste Energieeffizienz und erzeugt weniger Wärme für längere Lebensdauer der Komponenten und minimale Energieverluste.
  • Seite 115 Die tatsächliche Leistungssteigerung kann, je nach installierten CPU-Modell und DRAM, unterschiedlich ausfallen. • Entfernen Sie NICHT das Thermalmodul, da die thermischen Bedingungen überwacht werden müssen. Besuchen Sie die ASUS-Webseite unter www.asus.com für mehr Details über die Software- Konfiguration. ASUS H87-PRO...

  • Seite 116: Epu

    4.3.3 EPU ist ein Energiesparwerkzeug, mit dem Sie CPU-, GPU- und Lüftersteuerungseinstellungen auf geringen Energieverbrauch trimmen können. Zum EPU-Start klicken Sie in der AI Suite 3-Hauptmenüleiste auf EPU. Einstellungskonfiguration Einstellungskonfiguration Zur Einstellungskonfiguration im maximalen Zur Einstellungskonfiguration im Hochleistungsmodus im Abwesend-Modus Energieeinsparungsmodus im Auto-Modus anklicken anklicken...

  • Seite 117: Turbov Evo

    Übertaktung und eine Leistungssteigerung des Systems ermöglicht. Zum TurboV EVO-Start klicken Sie in der AI Suite 3-Hauptmenüleiste auf TurboV EVO. Besuchen Sie die ASUS-Webseite unter www.asus.com für mehr Details über die Software- Konfiguration. Lesen Sie die CPU-Dokumentation bevor Sie die Einstellungen der CPU-Spannung ändern.

  • Seite 118: Auto-Abstimmung

    Spannung Durch Zum Anpassen des CPU- Anklicken von Kernspannungsoffsets stellen ziehen Sie DRAM-, CPU-Analog- Zum Anpassen des CPU- I/O-, PCH- und Cache-Spannungsoffsets PCHVLX- ziehen Spannungen ein. Zum Speichern der Änderungen in einem Alle Änderungen Profil anklicken verwerfen Zum Laden eines gespeicherten Alle Änderungen sofort Profils anklicken...

  • Seite 119: Fan Xpert 2

    Systemtemperatur festlegen. Festlegen der Lüfterdrehzahl anklicken und ziehen Zum Anpassen des Alle Änderungen Lüfteransprech- verwerfen verhaltens Schieber anklicken und ziehen Zur Rückkehr Alle Änderungen Zum Umschalten zwischen sofort übernehmen zum vorherigen CPU- und Gehäuselüfter- Bildschirm Bildschirmen anklicken anklicken ASUS H87-PRO...
  • Seite 120 U/min-Modus Im U/min-Modus können Sie die Lüfterdrehzahl bei CPU-Temperaturen unterhalb 75 °C festlegen. Anpassen der Lüfterdrehzahl anklicken und ziehen Zur Rückkehr Zum Umschalten zwischen zum vorherigen CPU- und Gehäuselüfter- Bildschirm anklicken Bildschirmen anklicken • Wenn die CPU-Temperatur 75 °C erreicht, läuft der Lüfter zum Schutz der CPU automatisch mit voller Drehzahl.

  • Seite 121: Usb 3.0 Boost

    USB- auswählen Datentransfer, anklicken • Besuchen Sie die ASUS-Webseite unter esuchen Sie die ASUS-Webseite unter www.asus.com für mehr Details über die Software-Konfiguration. • Benutzen Sie USB 3.0-Geräte für hohe Leistung. Die Benutzen Sie USB 3.0-Geräte für hohe Leistung. Die Datenübertragungsgeschwindigkeit variiert je nach USB-Gerät.

  • Seite 122: Network Icontrol

    4.3.7 Network iControl Network iControl ist eine Alles-in-Einem-Netzwerksteuerungszentrale, mit der Sie Ihre Netzwerkbandbreite verwalten und Bandbreitenprioritäten für Ihre laufenden Programme festlegen können. Zum Network iControl-Start klicken Sie in der AI Suite 3-Hauptmenüleiste auf Network iControl. • Sorgen Sie dafür, dass die LAN-Treiber installiert wurden, bevor Sie diese Software verwenden.

  • Seite 123: Usb Bios Flashback

    Nachdem das Programm eine neue BIOS-Firmware gefunden hat, speichern Sie im Feld Save to und wählen Sie den USB-Datenträger aus. diese durch klicken auf im Feld Klicken Sie dann auf Download. Klicken Sie auf OK, nachdem der Download abgeschlossen ist. Klicken Sie auf ASUS H87-PRO 4-13...

  • Seite 124: Ez Update

    4.3.9 EZ Update EZ Update ist eine spezielle Software, mit der Sie Software, Treiber und BIOS Ihres Motherboards automatisch aktualisieren können. Mit dieser Software können Sie das BIOS auch manuell aktualisieren und das Systemstartlogo auswählen, das beim Selbsttest angezeigt wird. Zum EZ Update-Start klicken Sie in der AI Suite 3-Hauptmenüleiste auf EZ Update.

  • Seite 125: Usb Charger

    Einstellungen anklicken Zur Auswahl des USB-Gerätetyps anklicken, der bei abgeschaltetem System aufgeladen werden soll Achten Sie darauf, das USB-Gerät an einen USB-Port anzuschließen, der von dieser Software unterstützt wird. Weitere Hinweise finden Sie in der Bedienungsanleitung. ASUS H87-PRO 4-15...

  • Seite 126: Systeminfo

    4.3.11 Systeminfo Diese Software liefert Ihnen detaillierte Informationen über Motherboard-, CPU- und Speichereinstellungen. Zum Systeminfo-Start klicken Sie in der AI Suite 3-Hauptmenüleiste auf Systeminfo. Motherboard-Informationen abrufen Zum Abrufen von Motherboard-Informationen klicken Sie im Systeminfo-Bildschirm auf das MB-Register. CPU-Informationen abrufen Zum Abrufen von CPU-Informationen klicken Sie im Systeminfo-Bildschirm auf das CPU- Register.

  • Seite 127: Audio-Konfigurationen

    Motherboards zu installieren. Wenn die Realtek Audiosoftware korrekt installiert wurde, sehen Sie das Symbol des Realtek HD Audio Manager in der Taskleiste. Doppelklicken Sie auf dieses Symbol, um den Realtek HD Audio Manager anzuzeigen. Realtek HD Audio Manager ® ASUS H87-PRO 4-17...

  • Seite 128: Realtek ® Hd Audio Manager Für Windows

    Realtek HD Audio Manager für Windows für Windows Windows 7/ Windows ® ® ® Erweiterte Konfigurationsoptionen (variieren je nach angeschlossenen Audioger�t) Einstellungen Standardgerät einstellen Kontroll- einstellungen Status der analogen und digitalen Anschlüsse Kapitel 4: Software-Unterstützung 4-18...

  • Seite 129: Kapitel 5: Raid-Unterstützung

    RAID 10 kombiniert Data Striping und Data Mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10�-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS H87-PRO...

  • Seite 130: Serial Ata-Festplatten Installieren

    5.1.2 Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an.

  • Seite 131: Intel ® Rapid Storage-Technologie Option Rom-Programm

    Die Navigationstasten am unteren Bildschirmrand ermöglichen Ihnen, sich durch die Menüs zu bewegen und Menüoptionen auszuwählen. Die RAID BIOS-Setup-Bildschirme in diesen Abschnitt sind nur zur Referenz gedacht und können von der tatsächlichen Anzeige abweichen. Das Programm unterstützt maximal vier Festplatten für die RAID-Konfiguration. ASUS H87-PRO...

  • Seite 132: Erstellen Eines Raid-Sets

    Erstellen eines RAID-Sets So erstellen Sie ein RAID-Set Wählen Sie im Hauptbildschirm 1. Create RAID Volume und drücken Sie auf die <Eingabetaste>. Es erscheint die folgende Anzeige. Intel(R) Rapid Storage Technology - Option ROM - v10.5.1.1070 Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
  • Seite 133 WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): Drücken Sie auf die Taste <Y>, um ein RAID-Set zu erstellen und zum Hauptmenü zurückzukehren, oder drücken Sie auf <N>, um zum Menü CREATE VOLUME zurückzukehren. ASUS H87-PRO...

  • Seite 134: Löschen Eines Raid-Sets

    Löschen eines RAID-Sets Seien Sie beim Löschen eines RAID-Sets vorsichtig. Sie werden alle Daten auf den Festplatten verlieren, wenn Sie ein RAID-Set löschen. So löschen Sie ein RAID-Set Wählen Sie im Hauptmenü 2. Delete RAID Volume und drücken Sie dann die <Eingabetaste>.

  • Seite 135: Erstellen Einer Raid-Treiberdiskette

    Wenn das Menü Make Disk erscheint, drücken Sie die Taste <1>, um eine RAID- Treiberdiskette zu erstellen. Legen Sie eine formatierte Diskette in das Diskettenlaufwerk und drücken Sie die <Eingabetaste>. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. ASUS H87-PRO...

  • Seite 136: Erstellen Einer Raid-Treiberdiskette Unter Windows

    5.2.2 Erstellen einer RAID-Treiberdiskette unter Windows Erstellen einer RAID-Treiberdiskette unter Windows ® So erstellen Sie eine RAID-Treiberdiskette in Windows ® Starten Sie Windows ® Schließen Sie das USB-Diskettenlaufwerk an und legen Sie eine Diskette ein. Legen Sie die Motherboard Support-DVD in das optische Laufwerk. Gehen Sie zum Menü...

  • Seite 137: Anhang
