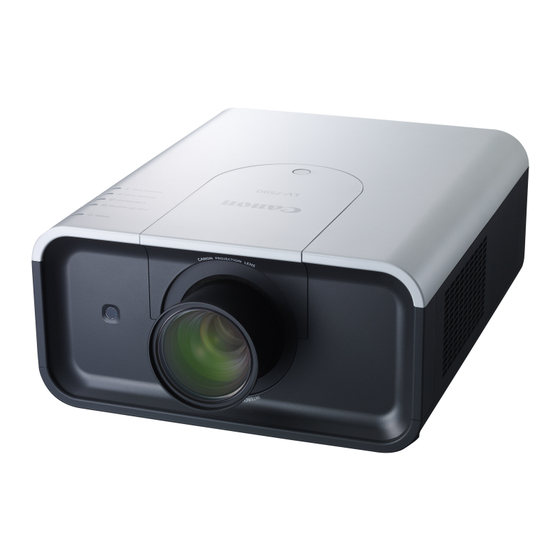

- Seite 1 MULTIMEDIA-PROJEKTOR Bedienungshandbuch ] Das Objektiv gehört nicht zum Lieferumfang.
-
Seite 2: Besonderheiten Und Design
Besonderheiten und Design Dieser Multimedia-Projektor wurde zur Gewährleistung einer kompakten Bauweise, einer langen Lebensdauer und eines hohen Bedienungskomforts mit modernsten Mitteln hergestellt. Im Projektor finden Multimedia-Funktionen, eine Farbpalette von 1,07 Milliarden Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD) Anwendung. Vielseitige Funktionen Mehrsprachenmenü... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Besonderheiten und Design . . . . . . . . . 2 Computereingang . . . . . . . . . . . . . . . . 40 Inhaltsverzeichnis . -
Seite 4: Für Den Besitzer
Für den Besitzer Sicherheitsmaßnahmen Lesen Sie bitte vor der Installation und der Inbetriebnahme dieses Projektors diese Bedienungsanleitung sorgfältig durch. Dieser Projektor bietet zahlreiche Funktionen. Durch eine WARNUNG : l DIESES GERÄT MUSS UNBEDINGT richtige Bedienung lassen sich die Funktionen optimal GEERDET WERDEN . -
Seite 5: Sicherheitsanweisungen
Sicherheitsanweisungen Beachten Sie unbedingt die Angaben zur Stromversorgung auf Lesen Sie vor der Inbetriebnahme dieses Gerätes alle dem Schild. Wenden Sie sich an einen autorisierten Händler Sicherheits- und Bedienungsanweisungen sorgfältig durch. oder an das örtliche Energieversorgungsunternehmen, falls Sie im Zweifel sind, ob Sie die richtige Stromversorgung zur Bewahren Sie die Bedienungsanleitung zum späteren Verfügung haben. - Seite 6 Sicherheitsanweisungen – Bei Verwendung eines Verlängerungskabels muss darauf WARNUNG geachtet werden, dass die zulässige Gesamtbelastung des Verlängerungskabels nicht überschritten wird. In den folgenden Fällen muss der Projektor sofort – Ziehen Sie den Netzstecker in periodischen Abständen aus der Steckdose ab und entfernen Sie den angesammelten ausgeschaltet und das Netzkabel abgezogen werden, weil ein Staub sorgfältig.
-
Seite 7: Vorsichtshinweise Für Den Betrieb
Sicherheitsanweisungen Vorsichtshinweise für den Betrieb – Entnehmen Sie die Batterien, wenn sie verbraucht sind oder für längere Zeit nicht verwendet werden. – Der Projektor ist ein Präzisionsgerät. Er darf deshalb keinen – Beide Batterien müssen gleichzeitig ausgetauscht werden. Stößen oder Vibrationen ausgesetzt oder umgeworfen Verwenden Sie nicht verschiedenartige Batteriearten werden. -
Seite 8: Luftzirkulation
Sicherheitsanweisungen Luftzirkulation Die Gehäuseöffnungen dienen zur Belüftung, um WICHTIG einen störungsfreien Betrieb zu gewährleisten und den Projektor vor Überhitzung zu schützen, Filterunterhalt!! deshalb dürfen diese Öffnungen nicht blockiert oder abgedeckt werden. Die Projektionslampe erzeugt eine große Hitze. Die Gebläse und die Belüftungsöffnungen sind zur Abführung der Wärme. -
Seite 9: Aufstellen Des Projektors An Einer Geeigneten Position
Sicherheitsanweisungen Aufstellen des Projektors an einer geeigneten Position Verwenden Sie den Projektor nur in den vorgeschriebenen Aufstellungspositionen. In einer ungeeigneten Position kann sich die Lampenlebensdauer verkürzen und außerdem besteht Verletzungs- und Brandgefahr. Dieser Projektor ist für die Projektion nach oben, unten oder umgekehrt im rechten Winkel zur Leinwand Dieser Projektor ist für die Projektion nach oben, unten oder schräg im rechten Winkel zur Horizontalen geeignet. -
Seite 10: Ändern Der Projektorstandorts
Sicherheitsanweisungen Ändern der Projektorstandorts Verwenden Sie den Tragegriff zum Herumtragen des Projektors. Stellen Sie die einstellbaren Füße zurück, um beim Herumtragen des Projektors Beschädigungen am Objektiv und am Gehäuse zu vermeiden. Falls der Projektor für längere Zeit nicht verwendet wird, muss er in einem geeigneten Koffer aufbewahrt werden. -
Seite 11: Erfüllung Von Bestimmungen
Um weitere Informationen über die Wiederverwertung dieses Produkts zu erhalten, wenden Sie sich an Ihre Stadtverwaltung, den öffentlich-rechtlichen Entsorgungsträger, eine autorisierte Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihre Müllabfuhr oder besuchen Sie www.canon-europe.com/environment. (EWR: Norwegen, Island und Liechtenstein) -
Seite 12: Bezeichnung Und Funktion Der Teile
Bezeichnung und Funktion der Teile Vorderseite q Anzeigen w Obere Abdeckung e Abdeckungstaste r Infrarotfernbedienungsempfänger (Vorderseite) t Projektionsobjektiv (nicht mitgeliefert) y Lichtabweiserfolie u Einstellbare Füße i Lufteintrittsöffnung o Filterabdeckung !0 Lampenabdeckung !1 Luftaustrittsöffnung Rückseite VORSICHT An der Luftaustrittsöffnung tritt heiße Luft aus. Stellen Sie keine wärmeempfindlichen Gegenstände in der Nähe auf. -
Seite 13: Rückseitige Buchsen
Bezeichnung und Funktion der Teile Rückseitige Buchsen q INPUT 1-Buchse (DIGITAL) y USB-Buchse (Serie B) Schließen Sie das digitale Computerausgangssignal an Verwenden Sie diese Buchse, um einen Computer dieser Buchse an. Ein HDTV-Signal (HDCP-kompatibel) mit der Fernbedienung dieses Projektors zu kann auch angeschlossen werden (Seiten 24, 25). steuern. - Seite 14 Bezeichnung und Funktion der Teile Rückseitige Buchsen !1 MONITOR OUT-Buchse Diese Buchse ist für den Ausgang des an der Buchse INPUT 1 - 3 anliegenden analogen RGB- Signals zu einem anderen Monitor (Seiten 24 - 25). !2 AUDIO MONITOR OUTPUT-Buchse An dieser Buchse liegt das Audiosignal vom Computer oder vom Videogerät für externe Audiogeräte an (Seite 26).
-
Seite 15: Seitliche Bedienungselemente Und Anzeigen
Bezeichnung und Funktion der Teile Seitliche Bedienungselemente und Anzeigen Seitliche Bedienungselemente Anzeigen (an der Oberseite) q POWER-Taste i POWER-Anzeige Zum Ein- und Ausschalten des Projektors (Seiten – Leuchtet rot bei eingeschalteter 28, 29). Betriebsbereitschaft oder während des Betriebs. – Blinkt in der Betriebsart für automatische w INPUT-Taste Lampenabschaltung (Seite 58). -
Seite 16: Fernbedienung
Bezeichnung und Funktion der Teile Fernbedienung q STAND-BY-Taste !0 Mauszeigertaste Zum Ausschalten des Projektors (Seite 29). Zum Bewegen des Zeigers bei einer Projektion oder des Zeigers bei Verwendung als kabellose w WIRED REMOTE-Buchse Maus (Seite 36). Schließen Sie das Fernbedienungskabel (separat erhältlich) für die Verwendung als Kabelfernbedienung !1 OK-Taste an dieser Buchse an. - Seite 17 Bezeichnung und Funktion der Teile Fernbedienung Für PIN Code und Fernbedienungscode !5 D-ZOOM-Tasten @3 FREEZE-Taste Zum Ein- und Auszoomen und zum Anpassen der Zum Umschalten der Bildschirmanzeige auf ein Bildgröße (Seite 46). Standbild (Seite 35). !6 INPUT 1 - 3-Tasten @4 P-TIMER-Taste Zum Einstellen der Eingangsquelle (INPUT 1 –...
-
Seite 18: Einsetzen Der Fernbedienungsbatterien
Bezeichnung und Funktion der Teile Einsetzen der Fernbedienungsbatterien Setzen Sie die neuen Batterien in Schließen Sie die Öffnen Sie den das Batteriefach ein. Abdeckung wieder. Batteriefachdeckel. 2 Batterien Typ AAA Drücken Sie den Achten Sie auf die richtige Batteriefachdeckel zum Polarität (+ und –) und Abziehen nach unten. -
Seite 19: Fernbedienungscode
Bezeichnung und Funktion der Teile Fernbedienungscode Es stehen acht verschiedene Fernbedienungscodes (Code 1 - Code 8) zur Verfügung. Durch Umschaltung des Fernbedienungscodes lassen sich gegenseitige Störungen bei gleichzeitiger Bedienung von mehreren Projektoren oder Videogeräten ausschließen. Ändern Sie zuerst den Fernbedienungscode des Projektors bevor der Code für die Fernbedienung geändert wird. -
Seite 20: Installation
Installation Einstellbare Füße Der Projektionswinkel lässt sich mit den einstellbaren Füßen auf bis zu 6,5 Grad einstellen. Drehen Sie die einstellbaren Füße, um den Projektor entsprechend zu neigen. Um den Projektor höher einzustellen, müssen Sie beide Füße nach rechts drehen. Um den Projektor tiefer zu stellen, müssen Sie die Füße zum Zurückzustellen nach links drehen. -
Seite 21: Einbau Und Austausch Des Objektivs
Installation Einbau und Austausch des Objektivs Beim Auswechseln des Objektivs oder wenn ein optionales Objektiv verwendetet wird, muss das Objektiv wie folgt installiert werden. Wenden Sie sich für Einzelheiten der technischen Daten des optionalen Objektivs an Ihren Verkaufshändler. Stellen Sie das Objektiv mit der Objektivverschiebungsfunktion in die Mitte (Seite 32). (Tauschen Sie das Objektiv wie folgt aus.) Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. - Seite 22 Installation Lösen Sie den Objektivmotorstecker aus dem Steckplatz am Objektivansatz (Vorgang zum Austausch eines elektrischen Objektivs), entfernen Sie die 4 Schrauben zum Abnehmen des Objektivansatzes (Vorgang zum Austausch des Objektivs), entfernen Sie die Sicherheitskappen am optionalen oder am Standardobjektiv, bringen Sie den Objektivansatz (mit dem Projektor mitgeliefert) an der Objektivrückseite mit den entfernten oder den mitgelieferten Schrauben an und schließen den Objektivmotorstecker am Steckplatz an (Vorgang zum Austausch eines elektrischen Objektivs).
-
Seite 23: Scharfeinstellung
Installation Bildschärfenkorrektur Scharfeinstellung LV-IL01 Bei der Projektion mit angebrachtem Objektiv kann die Scharfeinstellung von gewissen Randbereichen Stellen Sie den Projektor auf und projizieren Sie ein Bild nicht optimal sein. Setzen Sie in diesem Fall eine der auf die Leinwand. drei verschiedenen Zwischenscheiben zur richtigen 1 . -
Seite 24: Anschluss Von Einem Computer (Digital- Und Analog-Rgb)
Installation Anschluss von einem Computer (Digital- und Analog-RGB) Anschlusskabel (✽ = Als Sonderzubehör erhältliche Kabel.) • VGA-Kabel (Ein Kabel wird mitgeliefert.) • Serielles gekreuztes Kabel ✽ • DVI-Digitalkabel • USB-Kabel • BNC-Kabel ✽ USB- Monitorausgang Monitorausgang Monitorausgang Monitoreingang Serieller Ausgang Anschluss VGA- DVI-... -
Seite 25: Anschluss Von Videogeräten (Video, S-Video)
Installation Anschluss von Videogeräten (Video, S-Video) Anschlusskabel (✽ = Als Sonderzubehör erhältliche Kabel.) Tabelle der MONITOR OUT-Signale • Videokabel (RCA x 1 oder RCA x 3) ✽ • BNC-Kabel Eingangsbuchse Monitorausgang ✽ • S-Videokabel ✽ RGB (PC analog) D-sub15 • Scart-VGA-Kabel ✽... -
Seite 26: Anschluss Von Audiosignalen
Installation Anschluss von Audiosignalen Anschlusskabel (✽ = Als Sonderzubehör erhältliche Kabel.) • Audiokabel ✽ Audioausgang Audioausgang externe Audiogeräte Audioeingang Audiokabel Audiokabel (stereo) (stereo) AUDIO IN I/II AUDIO IN I/II Audiokabel (stereo) AUDIO OUT (stereo) ✔ ✔ Hinweis: Hinweis: Vor dem Anschließen der Kabel müssen die •... -
Seite 27: Anschluss Des Netzkabels
Installation Anschluss des Netzkabels Der Projektor ist für den Betrieb mit Netzspannungen von 100 - 120 oder 200 - 240V geeignet. Die richtige Eingangsspannung wird automatisch eingestellt. Als Stromquelle für den Projektor muss eine Einphasenstromquelle verwendet werden, deren neutraler Leiter an Masse geschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil ein elektrischer Schlag ausgelöst werden kann. -
Seite 28: Grundbedienung
Grundbedienung Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors alle Peripheriegeräte (Computer, Videorecorder usw.) richtig Schließen Sie das Netzkabel des Projektors an einer Steckdose an. Die LAMP/SHUTTER-Anzeige leuchtet rot und die POWER-Anzeige leuchtet grün. Die Vorbereitungsanzeige erlischt nach 30 Sekunden. Drücken Sie die POWER-Taste seitlich am Projektor oder die ON-Taste der Fernbedienung. -
Seite 29: Ausschalten Des Projektors
Grundbedienung Ausschalten des Projektors Drücken Sie die POWER-Taste von den seitlichen Bedienungselementen oder die STAND BY-Taste der Fernbedienung, so dass “Ausschalten ?” auf dem Bildschirm eingeblendet wird. Drücken Sie die POWER-Taste seitlich am Projektor oder die STAND BY-Taste der Fernbedienung nochmals, um den Projektor auszuschalten. -
Seite 30: Bedienung Des Bildschirmmenüs
Grundbedienung Bedienung des Bildschirmmenüs Der Projektor kann mit dem Bildschirmmenü eingestellt Seitliche Bedienungselemente werden. Für die einzelnen Einstellungen wird auf die MENU-Taste entsprechenden Abschnitte in dieser Bedienungsanleitung OK-Taste verwiesen. Drücken Sie zur Anzeige des Bildschirmmenüs die MENU-Taste seitlich am Projektor oder auf der Fernbedienung. -
Seite 31: Menüleiste
Grundbedienung Menüleiste Für Einzelheiten zu den Funktionen wird auf die Menüstruktur auf den Seiten 74 - 76 verwiesen. Computerquelle q Menüpunkt y Bildanpassungsmenü Zeigt das gewählte Menü des Bildschirmmenüs. Für die Einstellung des Computerbildes [Kontrast / Helligkeit / Farbmanagement / Autom. Bildkontrolle / Erweitertes farbe / Farbtemperatur / Weißabgleich (R/G/B) / Schwarzabgleich w Eingangsmenü... -
Seite 32: Bedienung Mit Den Projektortasten
Grundbedienung Bedienung mit den Projektortasten Objektivbedienung Seitliche Bedienungselemente Mit der LENS-Taste seitlich am Projektor lässt sich die folgende Bedienung des Objektivs vornehmen. Drücken Sie die LENS-Taste für die einzelnen LENS-Taste Bedienungsarten. Die gewählte Einstellung wird auf dem Bildschirm eingeblendet. Zeigertasten ZOOM ➜... -
Seite 33: Toneinstellung
Grundbedienung Toneinstellung Direkteinstellung Seitliche Bedienungselemente Lautstärke Stellen Sie den Lautstärkepegel des Audioausgangs mit VOLUME-Tasten (+/–) den VOLUME–Tasten +/– seitlich am Projektor oder auf der Fernbedienung ein. Auf dem Bildschirm wird für einige Sekunden die Anzeige des Lautstärkepegels eingeblendet. Stumm Drücken Sie zum vorübergehenden Abschalten des Audioausgangs die MUTE-Taste der Fernbedienung. -
Seite 34: Bedienung Mit Der Fernbedienung
Grundbedienung Bedienung mit der Fernbedienung Für gewisse häufig verwendete Bedienungen ist es einfacher die Fernbedienung zu verwenden. Eine Bedienung lässt sich mit einem einfachen Tastendruck ausführen, dazu ist es nicht notwendig das Bildschirmmenü anzuzeigen. AUTO PC-Taste Fernbedienung Drücken Sie die AUTO PC-Taste der Fernbedienung für die Bedienung der Auto PC-Anpassungsfunktion. - Seite 35 Grundbedienung Fernbedienung FILTER-Taste Halten Sie die FILTER-Taste für mindestens 5 Sekunden gedrückt, um den Filter mit dem elektrischen Antrieb zu wechseln. ✔ Hinweis: • Beim Austausch des Filters wird die Gesamtbetriebszeit des Filters automatisch auf Null zurückgestellt. Mauszeigertaste FREEZE-Taste Drücken Sie für eine Standbildwiedergabe die FREEZE- Taste der Fernbedienung.
-
Seite 36: Zeigerfunktion
Grundbedienung Zeigerfunktion Der Zeiger lässt sich mit der Fernbedienung bewegen, um auf Teile des projizierten Bildes hinzuweisen. Drücken Sie die POINTER-Taste zum Aktivieren der Zeigerfunktion. Bewegen Sie den Zeiger mit der Mauszeigertaste. Mauszeigertaste Zum Ausschalten der Zeigerfunktion können Sie die POINTER-Taste nochmals oder irgendeine andere Taste drücken. -
Seite 37: Eingangswahl
Eingangswahl Eingang Bedienung mit dem seitlichen Seitliche Bedienungselemente Fernbedienung Bedienungsfeld bzw . den Fernbedienungstasten INPUT-Taste INPUT-Taste Eingang 1 INPUT-Taste Eingang 2 Eingang 3 Bedienung mit dem seitlichen Bedienungsfeld bzw . den Fernbedienungstasten Drücken Sie die INPUT-Taste seitlich am Projektor oder der Fernbedienung. -
Seite 38: Einstellen Der Computereingangsquelle
Eingangswahl Einstellen der Computereingangsquelle Menüeinstellung Eingang 1 (Computereingangsbuchsen) Drücken Sie zum Einschalten des Bildschirmmenüs die Eingangsmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Eingangsmenüsymbol. Eingangsmenüsymbol Stellen Sie den roten Zeiger mit den Zeigertasten ed auf den gewünschten Eingang und drücken Sie die OK-Taste. -
Seite 39: Einstellen Der Videoeingangsquelle
Eingangswahl Einstellen der Videoeingangsquelle Menüeinstellung Eingang 1 (Computereingangsbuchsen) Eingangsmenü Beim Anschluss von Geräten an dieser Buchse muss die Videosignalart im Eingangsquellenmenü eingestellt werden. Eingangsmenüsymbol RGB (Scart) Stellen Sie den Zeiger (roter Pfeil) Wenn ein Scart-Videogerät an der Buchse INPUT 1 (ANALOG) auf Eingang 1 und drücken Sie die angeschlossen ist, wählen Sie “RGB (Scart)”... -
Seite 40: Computereingang
Computereingang Einstellung des Computersystems Automatisches Multi-Scan-System Dieser Projektor kann sich automatisch auf verschiedene Computer mit den Bildsignalen VGA, SVGA, XGA, SXGA, SXGA+, WXGA, UXGA oder WUXGA (siehe Abschnitt “Kompatible Computer” auf Seiten 80 - 81) einstellen. Beim Einstellen von Computer als Signalquelle wird das Signalformat automatisch abgetastet und der Projektor eingestellt, ohne dass weitere Einstellungen notwendig sind. -
Seite 41: Auto-Pc-Einstellung
Computereingang Auto-PC-Einstellung Die Funktion “Auto PC-Anpassung” ist für die automatische Abstimmung von “Fine Sync. ” , “Tracking” und “Horizontal” und “Vertikal” auf Ihren Computer. Direkteinstellung Fernbedienung Die Auto PC-Einstellung kann direkt durch Drücken der AUTO PC-Taste der Fernbedienung ausgeführt werden. AUTO PC-Taste Menüeinstellung Auto PC-Anpassung... -
Seite 42: Manuelle Pc-Einstellung
Computereingang Manuelle PC-Einstellung Es gibt jedoch gewisse Computer, die spezielle Signalformate verwenden, die sich mit dem Multi-Scan-System des Projektors nicht erfassen lassen. Mit der manuellen PC-Einstellung lassen sich verschiedene Parameter an spezielle Signalformate anpassen. Der Projektor besitzt 10 unabhängige Speicherbereiche für die Abspeicherung der manuell eingestellten Parameter. - Seite 43 Computereingang Reset Um die eingestellten Daten zurückzustellen, wählen Sie “Reset” und drücken Sie die OK-Taste. Eine Anzeige erscheint zur Bestätigung, wählen Sie [Ja]. Alle Einstellungen werden auf die vorherigen Werte zurückgestellt. Löschen der Einstelldaten Lösch-Modus Wählen Sie zum Löschen der gespeicherten Daten “Lösch-Modus” und drücken Sie die OK-Taste.
-
Seite 44: Einstellen Des Bildpegels
Computereingang Einstellen des Bildpegels Menüeinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildwahlmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildwahlmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildwahlmenüsymbol den gewünschten Bildpegel und drücken Sie die OK-Taste. Standard Stellen Sie den roten Rahmen auf den gewünschten Pegel und drücken Sie die... -
Seite 45: Bildschirmformateinstellung
Computereingang Bildschirmformateinstellung Wählen Sie das Bildschirmformat, das der Eingangssignalquelle entspricht. Drücken Sie zum Einschalten des Bildschirmmenüs die Seitenverhältnismenü MENU-Taste. Stellen Sie den roten Rahmen mit den Zeigertasten 7 8 auf das Seitenverhältnismenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Seitenverhältnismenüsymbol die gewünschte Funktion und drücken Sie die OK-Taste. -
Seite 46: Ein- Und Auszoomen Von Bildern
Computereingang Trapezkorrektur Seitenverhältnismenü Mit dieser Funktion werden beim Lösen des Netzkabels die Trapezkorrekturen gespeichert oder zurückgestellt. Drücken Sie zum Umschalten zwischen den beiden Einstellungen die Zeigertasten 7 8. Speichern . . Die vorgenommene Trapezkorrektur bleibt gespeichert, wenn das Netzkabel aus der Steckdose gezogen wird. -
Seite 47: Videoeingang
Videoeingang Wahl des Videosystems Drücken Sie zum Einschalten des Bildschirmmenüs die MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das AV-Systemmenüsymbol. Stellen Sie den roten Zeiger mit den Zeigertasten ed auf das gewünschte System und drücken Sie die OK-Taste zweimal. INPUT 3-Buchse (VIDEO) oder INPUT 3-Buchse (S-VIDEO) AV-Systemmenü... -
Seite 48: Einstellen Des Bildpegels
Videoeingang Einstellen des Bildpegels Menüeinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildwahlmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildwahlmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildwahlmenüsymbol den gewünschten Bildpegel und drücken Sie die OK-Taste. Standard Stellen Sie den roten Rahmen auf den Normaler, in diesem Projektor voreingestellter Bildpegel. -
Seite 49: Bildschirmformateinstellung
Videoeingang Bildschirmformateinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Seitenverhältnismenü MENU-Taste. Stellen Sie den roten Rahmen mit den Zeigertasten 7 8 auf das Seitenverhältnismenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Seitenverhältnismenüsymbol die gewünschte Funktion und drücken Sie die OK-Taste. Stellen Sie den roten Rahmen auf die Normal Funktion und drücken Sie die OK-Taste. - Seite 50 Videoeingang Trapezkorrektur Seitenverhältnismenü Mit dieser Funktion werden beim Lösen des Netzkabels die Trapezkorrekturen gespeichert oder zurückgestellt. Drücken Sie zum Umschalten zwischen den beiden Einstellungen die Zeigertasten 7 8. Speichern . . Die vorgenommene Trapezkorrektur bleibt gespeichert, wenn das Netzkabel aus der Steckdose gezogen wird.
-
Seite 51: Bildwiedergabe
Bildwiedergabe Bildanpassung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildanpassungsmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildanpassungsmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildanpassungsmenüsymbol den gewünschten Punkt und drücken Sie die OK-Taste, um Dialogfeld für die Einstellung anzuzeigen. - Seite 52 Bildwiedergabe COLOR SELECTION-Betriebsart (Fortsetzung) COLOR SELECTION-Betriebsart COLOR M . Pegel und Gammaeinstellpalette. Phaseneinstellpalette. Rückstellung auf den “Farbanpassungszeiger” . (Beim Drücken der MENU-Taste seitlich am Projektor oder der Fernbedienung wird auf den “Farbanpassungszeiger” zurückgeschaltet und die Farbe muss noch einmal gewählt und neu eingestellt werden.
- Seite 53 Bildwiedergabe Weißabgleich (Rot/Grün/Blau) Drücken Sie die Zeigertaste 7 für einen helleren rot/grün/blau Farbton, drücken Sie die Zeigertaste 8 für einen satteren rot/grün/ blau Farbton. (Einstellbereich 0 bis 63) Schwarzabgleich (Rot/Grün/Blau) Drücken Sie die Zeigertaste 7 für einen helleren rot/grün/blau Farbton eines Bild-Schwarzpegels, drücken Sie die Zeigertaste 8 für einen satteren rot/grün/blau Farbton eines Bild-Schwarzpegels.
-
Seite 54: Einstellung
Einstellung Einstellung Dieser Projektor besitzt ein Einstellmenü für die Einstellung von verschiedenen, nachstehend beschriebenen Funktionen. Drücken Sie zum Einschalten des Bildschirmmenüs die Einstellmenü (Sprache) MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Einstellmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Einstellungsmenüsymbol den gewünschten Punkt und drücken Sie die OK-Taste. - Seite 55 Einstellung Hintergrund Falls kein Eingangssignal anliegt, wird der eingestellte Hintergrund wiedergegeben. ✔ Hinweis: Blau ..Blauer Hintergrund • Der “Benutzer” kann nicht eingestellt werden Benutzer . . . Aufgezeichnetes Bild solange das Bild nicht aufgezeichnet ist. Schwarz .
- Seite 56 Einstellung Logo PIN Code Sperre Logo PIN Code Sperre Mit dieser Funktion können Unbefugte daran gehindert werden, das Bildschirmlogo zu ändern. Aus ..Ein Logo lässt sich mit dem Logomenü frei wählen. Ein ..Das Bildschirmlogo lässt sich ohne Logo PIN-Code nicht ändern.
- Seite 57 Einstellung Lampenmodus Mit dieser Funktion kann die Bildschirmhelligkeit eingestellt werden. Auto ..Helligkeit entsprechend dem Eingangssignal geregelt. Normal . . Normale Helligkeit. Eco 1..Verringerte Helligkeit und Gebläseregelung auf “Normal” . Verringerte Helligkeit reduziert die Leistungsaufnahme der Lampe und verlängert die Lampenlebensdauer.
-
Seite 58: Fernbedienungssensor
Einstellung Fernbedienungssensor Wählen Sie die Position des Infrarotfernbedienungsempfängers der Fernbedienung. Siehe Abschnitt “Fernbedienungsempfänger und Betriebsbereich” auf Seite 18 für Einzelheiten. Beide ..Aktiviert beide Empfänger an der vorderen und hinteren Seite. Vorne ..Aktiviert nur den Empfänger an der vorderen Seite. Hinten . - Seite 59 Einstellung Sicherheit Sicherheit Tastatursperre Mit dieser Funktion wird die Bedienung der Projektor- und der Fernbedienungstasten gesperrt..Nicht gesperrt..Sperren der Projektortasten. Verwenden Sie die Fernbedienung, um die Sperre aufzuheben. Stellen Sie den roten Rahmen auf den Gegenstand und drücken Sie die .
-
Seite 60: Eingabe Eines Pin-Codes
Einstellung Eingabe eines PIN-Codes Geben Sie eine Nummer mit den Zeigertasten ed seitlich am Projektor oder der Zahlentasten der Fernbedienung ein. Verwendung der seitlichen Projektortasten Eingabe eines PIN-Codes Geben Sie eine Nummer mit den Zeigertasten ed seitlich am Projektor ein. Drücken Sie die Zeigertaste 8 für die Eingabe der Zahl und um den roten Rahmen auf die nächste Position zu bewegen. - Seite 61 Einstellung Shutter Mit der Shutter-Funktion wird jeglicher Lichtaustritt blockiert, um die Leinwand für andere Präsentationen verwenden zu können. Schutz Sperrt die Shutter-Betätigung mit der Fernbedienung und dem Projektor. Fernbedienung ..Mit der Einstellung “Ein” wird die Shutter-Betätigung mit der Fernbedienung gesperrt. Projektor ....
- Seite 62 Einstellung Zähluhr Filter Zähluhr Filter Diese Funktion ist zum Einstellen des Intervalls für den Filterwechsel. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf “Zähluhr Filter” und drücken Sie die OK-Taste. Ein Dialogfeld erscheint mit “Laufzeit Luftfilter” und “verbleibende Luftfilterwechsel” . Stellen Sie den roten Rahmen auf Laufzeit Luftfilter .
-
Seite 63: Wartung Und Pflege
Wartung und Pflege Filteranweisungen Mit dem Luftfilter wird vermieden, dass sich Staub an den optischen Teilen ablagern oder in das Innere des Projektors gelangen kann. Bei einem verstopften Luftfilter wird der Wirkungsgrad der Kühlgebläse herabgesetzt, was zu einem Wärmestau im Projektor führen und die Lebensdauer des Projektors herabsetzen kann. Dieser Projektor ist mit einem elektrischen Luftfilterwechselfunktion ausgerüstet, die einen einfachen Filterwechsel ermöglicht. -
Seite 64: Austausch Der Filterpatrone
Wartung und Pflege Austausch der Filterpatrone Schalten Sie den Projektor aus und ziehen Sie das Filterabdeckung Netzkabel aus der Steckdose. Entfernen Sie zuerst den Staub am Projektor um dem Lufteinlass herum. Drücken Sie s an der Filterabdeckung, um die Verriegelung zu lösen und die Abdeckung abzunehmen. Ziehen Sie die Filterpatrone heraus. -
Seite 65: Zurückstellen Des Filterzählers
Wartung und Pflege Zurückstellen des Filterzählers Zähluhr Filter Nach einem Austausch der Filterpatrone muss der Filterzähler zurückgestellt werden. Drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen. Stellen Sie den roten Rahmen mit den Zeigertasten 7 8 auf das Einstellmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf den Zähluhr Filter und drücken Sie die OK-Taste. -
Seite 66: Ersetzen Der Lampe
Wartung und Pflege Ersetzen der Lampe Wenn sich die Lampenlebensdauer dem Ende nähert, erscheint das Lampenaustauschsymbol auf dem Bildschirm und die LAMP REPLACE-Anzeige leuchtet orange. Tauschen Sie die Lampe gegen eine neue aus. Die Zeit zu welcher die LAMP REPLACE-Anzeige aufleuchtet ist vom Lampenmodus abhängig. Filterabdeckung Lampenabdeckung Oberseite... -
Seite 67: Zurückstellen Des Lampenbetriebszeitzählers
Austausch der Lampe zurückgestellt werden. Stellen Sie nochmals [Ja] ein, um den Lampenzähler zurückzustellen. ERSATZLAMPE Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Sie brauchen dazu die folgenden Angaben. Modellnummer des Projektors : LV-7590 Nummer der Ersatzlampe : LV-LP33... -
Seite 68: Vorsichtshinweise Zur Handhabung Der Lampe
Wartung und Pflege VORSICHT VORSICHTSHINWEISE ZUR HANDHABUNG DER LAMPE In diesem Projektor wird eine Lampe verwendet, die unter hohem Druck steht, deshalb muss die Lampe sorgfältig behandelt werden. Bei einer falschen Handhabung besteht die Gefahr eines Unfalls, von Verletzungen oder eines Brandausbruchs. Die Lebensdauer ist bei einzelnen Lampen je nach den Einsatzbedingungen unterschiedlich. -
Seite 69: Reinigen Des Objektivs
Wartung und Pflege Reinigen des Objektivs Lösen Sie vor dem Reinigen das Netzkabel. Verwenden Sie zum Reinigen des Objektivs ein mit etwas Objektivreinigungsmittel angefeuchtetes Reinigungstuch, Brillenreinigungspapier oder einen Blasebalg. Wenden Sie nicht zu viel Reinigungsmittel an. Durch abrassive Reinigungsmittel, Lösungsmittel oder andere aggressive Chemikalien kann die Objektivoberfläche beschädigt werden. -
Seite 70: Warnanzeigen
Wartung und Pflege Warnanzeigen Mit den Warnungsanzeigen wird der Zustand der Projektorschutzfunktion angezeigt. Kontrollieren Sie die Warnungs- und die POWER-Anzeige und nehmen Sie die richtige Wartung vor. Der Projektor ist ausgeschaltet und die WARNING TEMP.- Oberseite Anzeige blinkt rot. Wenn die Innentemperatur des Projektors über den normalen Wert ansteigt, wird der Projektor zum Schutz automatisch ausgeschaltet. -
Seite 71: Anhang
Anhang Fehlersuche Überprüfen Sie bei einem auftretenden Problem zuerst, ob Sie die Störung anhand der nachstehenden Fehlersuchtabelle beheben können, bevor Sie Ihren Händler oder einen Kundendienst anrufen. 1. Kontrollieren Sie, ob der Projektor an den Peripheriegeräten wie auf den Seiten 24 - 26 beschrieben angeschlossen ist. - Seite 72 Anhang – Es ist kein Luftfilterwechsel mehr möglich. Die Filterpatrone austauschen (Seiten 64 - 65). erscheint auf dem Bildschirm. – Die Bildschärfe einstellen. – Das Objektiv auf Verschmutzung kontrollieren. Wenn der Projektor von einem kalten in einen warmen Raum gebracht wird, ✔Hinweis: kann sich auf dem Projektionsobjektiv Kondensat abscheiden.
- Seite 73 Anhang – Die automatische Lampenabschaltung ist voreingestellt. Den Abschnitt “Einstellung” auf Seite 58 kontrollieren. – Falls das Filterpatronenwechselsymbol nach dem Einschalten des Projektors erscheint Der Projektor wird und die Filterpatrone nicht ausgetauscht wird, so wird der Projektor zum Schutz automatisch nach 3 Minuten ausgeschaltet (Seiten 63-65, 79). automatisch ausgeschaltet.
-
Seite 74: Menüstruktur
Anhang Menüstruktur Computereingang / Videoeingang Eingang Eingang 1 RGB (PC analog) System RGB (Scart) RGB (PC digital) System RGB (AV HDCP) Eingang 2 Video System Y, Pb/Cb,Pr/Cr System System Eingang 3 Video System Y, Pb/Cb,Pr/Cr System S-Video System Netzwerk ✽ Netzwerk wird nur angezeigt, wenn ein ✽... - Seite 75 Anhang Computereingang System Bildwahl Modus 1 Standard Modus 2 Hoher Kontrast SVGA 1 Anwenderspezifisch 1 SVGA 2 SVGA 3 Anwenderspezifisch 10 ✽ Die im Systemmenü angezeigten Systeme sind vom Eingangssignal abhängig. Seitenverhältnis PC-Einstellung Auto PC-Anpassung Normal Fine Sync. 0–31 Original Tracking Breitbild H Position...
- Seite 76 Anhang Computereingang / Videoeingang Einstellungen Sprache In 12 Sprachen Verlassen Position Menü Einfaches Menü Ein/Aus Verlassen Anzeige Ein/Countdown aus/Aus Hintergrund Blau/Benutzer/Schwarz Logoauswahl Benutzer/Voreinstellung/Aus Logo Aufzeichnen Ja/Nein Logo PIN Code Sperre Logo PIN Code Wechsel Verlassen Lampenmodus Auto/Normal/Eco 1/Eco 2 Filterkontrolle Ja/Nein Lüfterkontrolle Normal/Maximal...
-
Seite 77: Anzeigen Und Projektorzustand
Anhang Anzeigen und Projektorzustand Kontrollieren Sie die Anzeige für den Projektorzustand. Die Projektor funktioniert normal . Anzeigen Projektorzustand WARNING WARNING LAMP LAMP/ POWER SHUTTER TEMP . FILTER REPLACE grün rot/blau orange orange Der Projektor ist ausgeschaltet. (Das Netzkabel ist nicht angeschlossen.) Der Projektor befindet sich in der Betriebsbereitschaft. - Seite 78 Anhang Der Projektor stellt einen abnormalen Zustand fest . Anzeigen Projektorzustand WARNING WARNING LAMP LAMP/ POWER SHUTTER TEMP . FILTER REPLACE grün rot/blau orange orange Die Temperatur im Projektor ist abnormal hoch angestiegen. ❖ ✽ ✽ Die Temperatur im Projektor ist abnormal hoch. Der Projektor kann nicht eingeschaltet werden.
- Seite 79 Anhang Der Projektor stellt einen abnormalen Zustand fest . Anzeigen Projektorzustand WARNING WARNING LAMP LAMP/ POWER SHUTTER TEMP . FILTER REPLACE grün rot/blau orange orange Beim Erreichen der mit dem Timer eingestellten Zeit wird das Filterwechselsymbol (Abb. 2) auf dem Bildschirm ✽...
-
Seite 80: Kompatible Computer
Anhang Kompatible Computer Grundsätzlich ist dieser Projektor in der Lage die Signale von allen Computern mit den erwähnten Vertikal- und Horizontalfrequenzen mit einem Zeilentakt von weniger als 180 MHz zu verarbeiten. Horiz . Vert . Frequenz Horiz . Vert . Frequenz Bildschirmanzeige Auflösung Bildschirmanzeige... - Seite 81 Anhang Falls das Eingangssignal von der DVI-Buchse digital ist, wird auf die nachstehende Tabelle verwiesen. Horiz . Vert . Frequenz Horiz . Vert . Frequenz Bildschirmanzeige Auflösung Bildschirmanzeige Auflösung Frequenz (KHz) (Hz) Frequenz (KHz) (Hz) D-VGA 640x480 31,470 59,940 D-WXGA 11 1280x800 49,702 59,810...
-
Seite 82: Technische Daten
Anhang Technische Daten Mechanische Daten Multimedia-Projektor Abmessungen (B x H x T) 370,0 mm x 187 ,0 mm x 439,9 mm Gewicht 11,4 kg Einstellbare Füße 0° bis 6,5° Auflösung LCD-Panel 1,3“ -TFT Aktivmatrix-LCD, 3 Anzeigepanels Auflösung 1.024 x 768 Bildpunkte Pixelanzahl 2 359 296 (1.024 x 768 x 3) Signalkompatibilität... -
Seite 83: Sonderzubehör
Anhang Sonderzubehör Die nachstehend aufgeführten Teile sind Sonderzubehör. Für die Bestellung dieser Teile müssen Sie die Bezeichnung und die Nummer angeben. Modellnummer Ultraweitwinkelobjektiv Nr. : LV-IL01 Weitwinkelobjektiv Nr. : LV-IL02 Tele-Zoomobjektiv Nr. : LV-IL03 Ultratele-Zoomobjektiv Nr. : LV-IL04 Standardzoomobjektiv Nr. : LV-IL05 Deckenhalterung Nr. -
Seite 84: Klemmenanordnungen
Anhang Klemmenanordnungen INPUT 1 (ANALOG)/ MONITOR OUT (Mini D-sub 15-polig) Eingang 1 Rot Eingang 9 Spannung +5V 2 Grün Eingang 10 Masse (Vert. sync.) 3 Blau Eingang 11 Masse 4 kein Anschluss 12 DDC Daten 5 Masse (Horiz. sync.) 13 Horizontalsynchronisation Eingang (Composite H/V Sync.) 6 Masse rot 14 Vertikalsynchronisation Eingang 7 Masse grün... - Seite 85 Anhang Wenn der Projektor mit dem PIN Code gesperrt ist Bringen Sie das nachstehende Schild (mitgeliefert) an einer gut sichtbaren Stelle am Projektorgehäuse an, falls der Projektor mit einem PIN-Code gesperrt ist.
-
Seite 86: Abmessungen
Anhang Abmessungen Einheit: mm 6.5º MAX Schraubenlöcher für Deckenhalterung Schrauben: M6 Tiefe: 10,0... -
Seite 87: Serielle Steuerschnittstelle
Anhang Serielle Steuerschnittstelle Dieser Projektor verfügt über eine Funktion zur Steuerung des Projektorbetriebs über die serielle RS-232C- Buchse. Bedienung Schließen Sie ein serielles gekreuztes RS-232C-Kabel an der CONTROL PORT-Buchse des Projektors und an der seriellen Buchse des Computers an. (Seite 24) Starten Sie das Kommunikationsprogramm des Computers und stellen Sie die Kommunikationsbedingungen wie folgt ein:... - Seite 88 Anhang Funktionsbefehle Format Der Befehl vom Computer wird mit dem folgenden Format auf den Projektor übertragen. ‘C’ [Befehl] ‘CR’ Befehl: 2 Zeichen (siehe nachstehende Tabelle) - Der Projektor decodiert den Befehl und sendet ‘ACK’ im folgenden Format zurück; 'ACK' 'CR' - Falls der Projektor den Befehl nicht decodieren kann, wird er im folgenden Format zurückgesendet.
-
Seite 89: Statusbefehle
Anhang Statusbefehle Format Der Befehl vom Computer wird mit dem folgenden Format auf den Projektor übertragen. 'CR' [Befehl] 'CR' Befehl: 1 Zeichen (siehe nachstehende Tabelle) Der Projektor decodiert den Befehl und sendet die 'Zeichenfolge' im folgenden Format zurück; Projektor Befehl Funktion Projektorstatus sendet... - Seite 90 30-2, Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Portugal Japan CANON Belgium N.V./S.A. CANON U.S.A. INC. Berkenlaan 3, 1831 Diegem (Mechelen), Belgium One Canon Plaza, Lake Success, NY 11042-1198, CANON Netherland NV U.S.A. CANON CANADA INC. HEADQUARTERS Neptunusstraat 1, 2132 JA Hoofddorp, The Netherlands 6390 Dixie Road, Mississauga, Ontario L5T 1P7, CANON LUXEMBOURG S.A.
