Jumper, Schalter und Anschlüsse
Dieser Abschnitt enthält spezifische Informationen über die Jumper
(Steckbrücken) des Systems. Darüber hinaus erhalten Sie einige
grundlegende Informationen zu Jumpern und Schaltern, und die
Anschlüsse auf der Systemplatine werden beschrieben.
Jumper auf der Systemplatine
zeigt die Position der Konfigurations-Jumper auf der
Abbildung 6-1
Systemplatine. Tabelle 6-1 können Sie die Jumpereinstellungen entnehmen.

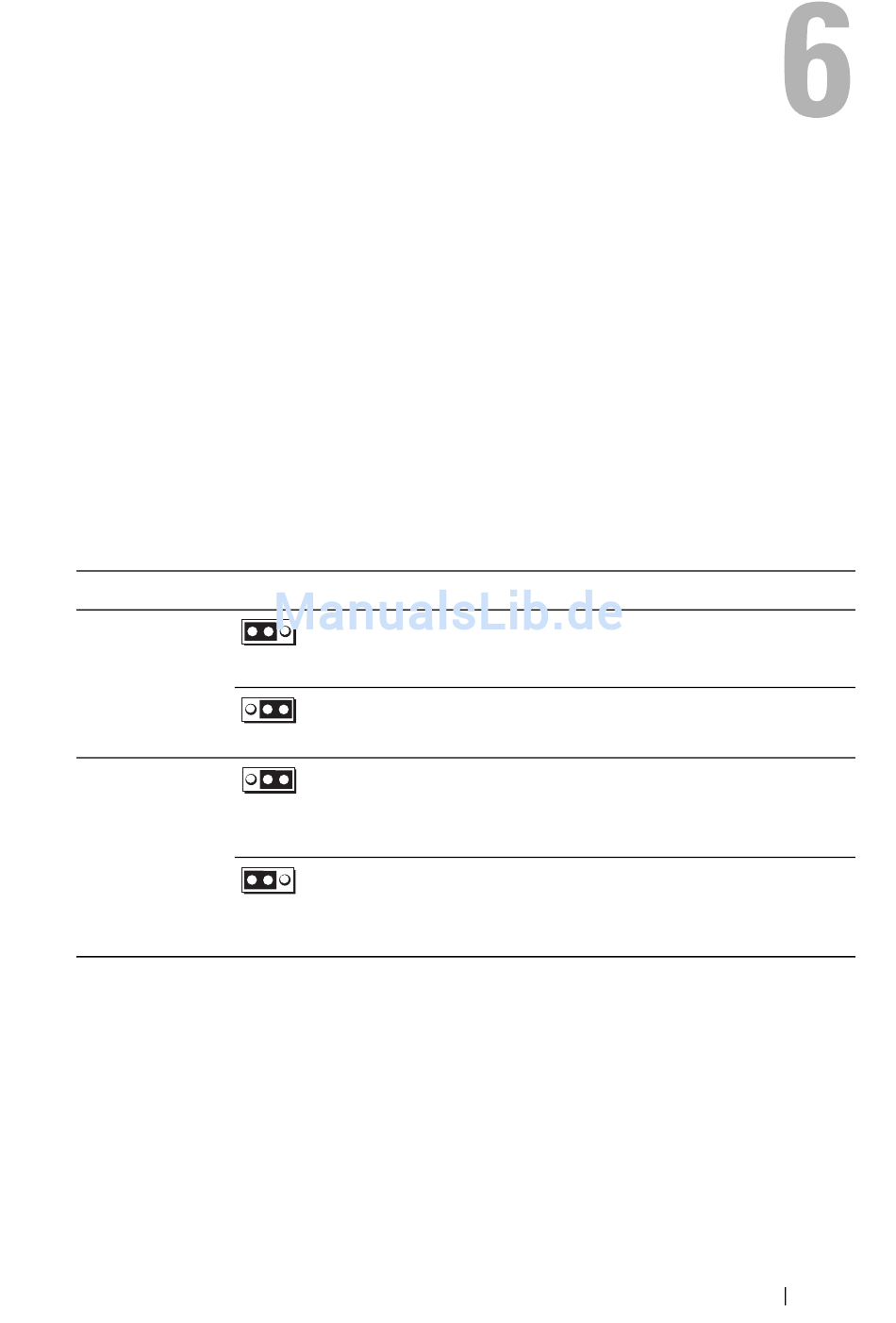

Tabelle 6-1. Einstellungen der Jumper auf der Systemplatine
Jumper
Einstellung
PWRD_EN
(Standardeinstellung)
NVRAM_CLR
(Standardeinstellung)
Beschreibung
Die Kennwortfunktion ist aktiviert
(Stifte 2-4)
Die Kennwortfunktion ist deaktiviert
(Stifte 4-6)
Die Konfigurationseinstellungen
bleiben beim Systemstart erhalten
(Kontaktstifte 3-5)
Die Konfigurationseinstellungen
werden beim nächsten Systemstart
gelöscht (Kontaktstifte 1-3).
